RTK测量技术在公路施工测量中应用分析摘要:rtk测绘技术已经非常成熟,精度也随着技术不断完善逐步提高,rtk测量技术精度,可以满足道路工程测量中施工放样测量精度。

本文叙述公路施工测量任务,施工测量主要内容,以及rtk 测量技术给公路施工测量带来便捷。

关键词: gps 公路施工 rtk 施工测量1.引言公路施工测量中主要任务包括中线测设、竖曲线测设和边桩测设等。

中线测设传统方法有切线支距法、偏角法等,但这些方法测量精度较低、操作复杂,不适应现代高等级公路施工要求。

本文就公路工程项目施工测量实际工作中用放样方法rtk测量技术进行分析总结研究。

2.公路施工测量主要任务主要是对建设单位所交付中线位置桩、导线点桩、水准点桩、施工控制桩等及其测量资料进行核对、检查,如果发现标志不足、不稳妥或测量精度不符合要求时,要及时进行补测、加固、重新测校或移设并通知建设单位给予调整。

其次,还包括基础桩位置和测定构造物中线、补充施工需要中线桩,中线桩不能测设时可在两侧安全距离内测设固定距离桩、加密施工和补充需要水准点以及临时导线点桩,和测定并检查施工部分标高和位置等等。

传统测量人们修筑公路时,对施工测量主要依据三大件:边长测量用钢卷尺、高程测量用水准仪、角度测量用经纬仪。

随着现代科技快速发展以及4d和3s技术对测绘产生重要影响,施工测量也已进入数字化、信息化时代,大多数新技术在施工测量中取得广泛应用。

如电子测角和电磁波测距技术应用(即将测距仪、电子经纬仪和微型计算机组成一台仪器各种类型全站仪使用)、全球定位系统gps测量技术以及激光技术、遥感技术等电子计算机技术应用。

3.公路施工测量主要内容中线测量亦称恢复中线,主要有导线点中桩放样、坐标复测、栓桩过程、中桩穿线。

施工单位进入场地后,首先要依据设计单位所提供图纸、所给坐标先计算好边长和转折角,并利用光电测距仪配经纬仪或全站仪进行恢复主要控制桩,同时对导线点进行复核联测。

GPSRTK在道路测量中的应用

GPSRTK在道路测量中的应用
等参数;
3.执行【配置/移动站参数/移动站选项】,注意选择广播式要与基准站 一致,选择天线高度、测Leabharlann 到等参数;3.3、控制点校正
在地面找到对应的已知控制点的实际位置,执行【测量/ 测量点】,此时 命名的点名应与已知控制点名称区别开来,否则重名自动覆盖,测量已知控 制点坐标,该点位信息即被存储;一般至少用 4个点进行校正、执行【测量/ 点校正/ 增加】点击确定,再次重复增加命令,选择网格点名和 gps 点名称, 执行【确定/计算】并一直确定,默认坐标系统已替换为所需要的坐标系统, 自动返回RTK测量主界面。
满足各种工程的需求。
二.内业准备
2.1. 利用华测道路编辑软件(roadstake),按照施工道路图纸上 的曲线元素表等,编辑道路文件*.rod。
编辑完成后,保存为 R5道路.road文件。
编辑完成后,保存为 R5道路.road文件。
2.2.道路文件导入手簿
将保存好的道路文件,通过数据线上传到手簿,然后打开手簿上的测 地通软件,打开【测量】-【道路放样】-打开我们编辑好的道路文件。
3.4、实地放线及测量碎步点
1.放样或测量点之前,我们一定要对RTK设站(在测区内测一个已知点, 对其重设当地坐标系后,对测区内另一个已知点进行点放样,看其误差大小 是否超限(一般平面及高程误差小于10mm)。
RTK设完站后, 我们就可以进行道路放样,可以把道路中线放样 到实地,然后就可以地形测量,执行【测量】-【测量点】,命名点 名称 “1、2、3......,笔者以阿拉伯数字命名,但不得与控制点和 放样点重名,按照每隔 15-20米设置一个断面,垂直道路中线,对 路中线左边和路中线右边 20米范围内的地形地貌进行碎步测量, 不必对每个地形点进行手动命名,手簿会自动根据阿拉伯数字顺序 进行命名,默认自动保存碎步数据。

道路施工测量中GPSRTK技术应用探究

道路施工测量中GPSRTK技术应用探究

道路施工测量中GPSRTK技术应用探究
GPSRTK技术是一种高精度的测量技术,它具有全球性的覆盖范围、高度的空间定位精度以及较好的实时性等优点。

在道路施工中,GPSRTK技术在道路设计、施工、监测等环节中发挥了重要作用。

首先,在道路设计阶段,GPSRTK技术可以用于测量道路的高程、坡度、曲率等关键参数,帮助设计师制定出符合实际要求的道路设计方案。

通过GPSRTK测量已建道路的高程和路面形状,可以为道路的追溯性考虑提供必要的数据支持,避免土方量计算不准确,导致
工程量的浪费和不必要的成本。

其次,在道路施工阶段,GPSRTK技术可以用于挖填土体量的实时监测。

传统的土方计算方法是通过两次的GPS测量来计算土方体积,这种方法存在很多不足。

而采用GPSRTK技术,则可实现实时精准的土方量监测,及时掌握工程量进度和成本情况,做出相应调整和
决策,提高工程管理的水平和效率。

再次,在道路监测阶段,GPSRTK技术可以用于道路质量评估。

通过测量道路的高程、横断面、纵断面等关键参数,可以得出道路几何特征参数,进而进行道路质量评估。

此外,GPSRTK技术还可以用于测量道路的沉降、变形等变化情况,及时发现道路存在的问题,并实时反馈给相关部门,以便进行必要的维修和修复。

总之,GPSRTK技术在道路施工测量中具有不可替代的作用,其高精度、实时性和覆盖范围等优点,为道路施工和管理提供了可靠的技术支持。

随着科技的不断进步,GPSRTK技术的应用范围和精度将会不断提高,为道路建设和管理带来更多的便利和优势。

RTK技术在公路测量中的探讨

RTK技术在公路测量中的探讨

RTK技术在公路测量中的探讨本文探讨了RTK在公路测量中的应用,分析了RTK的技术特点,通过RTK 实际观测作业得到工程实践数据。

用RTK实际测量的数据与常规控制测量得到的数据进行精度分析,得出RTK技术可以满足公路勘测测量精度要求,精度可靠程度较高的结论。

标签:城市测绘道路勘察测绘技术0引言基础设施建设的不断发展,测量技术的要求逐渐提高。

在测量过程中操作条件下,易遭受作业条件和通视状况的限制,通过传统的测量技术,操作作业低效率,影响测量精度的因素情况多。

实时RTK动态定位新技术,能够实现定位观测点的实时位置,以此技术测量效率高,测量精度好和外量作业量小的优势。

1 RTK在公路勘测技术的应用1.1检核控制点当进行道路勘测设计中,首先要检核现有的控制点,控制点检核确定是否符合X,Y坐标的差值较差<±5毫米要求。

其他水准点的复测高差和初测高差的较高要满25毫米限差,保证各个点的稳定、完好保存,满足测量的要求设置。

某条公路的定测阶段,要进行复试控制点有92个,要是按照同级别的精确度复测,就相当于重新测量控制点,造成了繁重的工作量和不必要的浪费。

1.2测量横断面在横断面测量采用RTK过程中,采用RTK可以在任何时候使用测定任何位置的三维坐标,要使用华测手簿中它的放样道路功能,再选择需要测量的横断面里程道路文件和任务文件。

根据设计的需要测量横截面的里程来选择合适的里程,按照手薄提示来测量相应的横断面测量,这里只需要把前后偏移量控制在一定范围,把左右的偏移量控制在规定的长度范围之内,选择合适地形变化点进行测量。

此种测量方法和全站仪测量横断面的方法一样,地形的变化点同样需要测量人员到达。

1.3测量纵断面设计师在大比例尺地形图定线后,要标定出来地面道路中心线。

利用RTK 对从断面进行测量时,我们使用华测手簿内业键入,或者使用内业软件直接键入。

将路线设计键入软件,从而使整条线路坐标与其里程能点对点对应,在业外中桩测量中,如根据所选择的道路文件与项目文件,手薄将自动根据里程放样自动提示放样点位置。

GPSRTK技术在道路工程测量中的应用

GPSRTK技术在道路工程测量中的应用
工 作 研 究

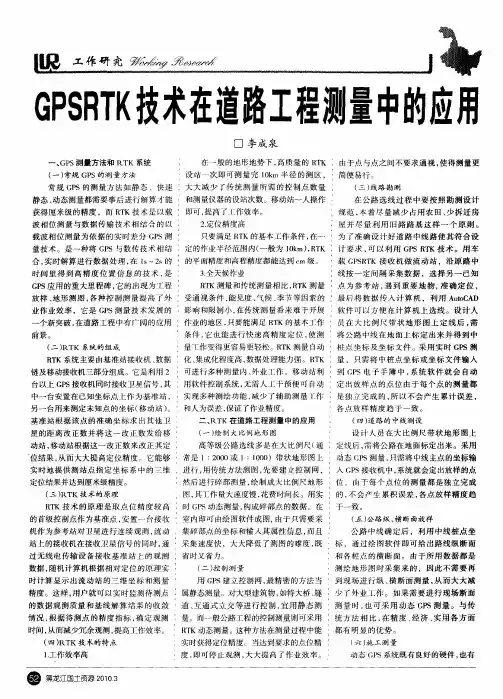

GST技 在 路 程 量 的 用 PRK 术 道 工 测 中 应
