1低压配电线路漏电快速检测方法
低压漏电故障判断和故障点查找方法
低压漏电故障判断和故障点查找方法摘要：随着我国综合国力的不断增强，我国的现代化建设水平也在不断地提高。
而电力工程建设作为现代化城市建设的重点，自然受到了很多关注。
随着现代化建设的不断推进加深，电网工程的铺设面积也在不断增大。
而在此基础上，电网运行过程中，出现故障电路的情况也在不断增加。
下面笔者就结合自身的一些工作经验，简单谈一谈有关低压电路漏电故障的判断以及故障点的查找方法。
关键词：低压电路；漏电故障判断；电路故障点查找引言：随着我国现代化建设的进程不断加快，有关电路网络的建设程度也在不断提高。
在城市中，电网的建设完善程度在不断提高。
而在农村乡镇中，电网的宿舍覆盖面积正在不断增大。
但是，在这喜人成就的背后，同样存在着不少问题。
其中一个较为突出的问题就是低压电网的故障问题，因为其覆盖面积大多都是一些发展程度较为落后的地区，这就使该地区中的电网设备更新较为困难，出现故障的几率也因此大大提高。
而一旦出现故障，由于地理因素的限制，其维修工作是较为困难的。
为了解决这一问题，笔者就根据自身经验，谈谈低压电网故障点的快速排查方法，希望能够对相关从业人员产生一些帮助。
一、低压电网的建设现状以及其出现故障的原因随着现如今我国经济实力的不断发展，人们的生活质量平均水平在不断提高。
而电路网络覆盖，作为衡量现代人类生活质量的一个重要标准之一，其建设化程度也在不断提高。
这一点，不仅是针对一些现代化程度较高的城市地区，对一些经济较为落后的地区同样如此。
但因为地理因素较为复杂和经济条件等方面因素的影响，使该地区中所搭建的电网工程往往以低压电网为主。
然而低压电网由于种种因素的影响，导致其出现故障的可能性会高一些。
下面笔者就来简单介绍一下在低压电网运行过程中，可能出现故障的一些情况。
（一）自然条件影响。
在低压电网运转的过程中，时常会出现类似电路短路或者是电缆断裂的情况。
这一点造成的主要原因，其实与低压电网铺设区域之间具有一定的关联。

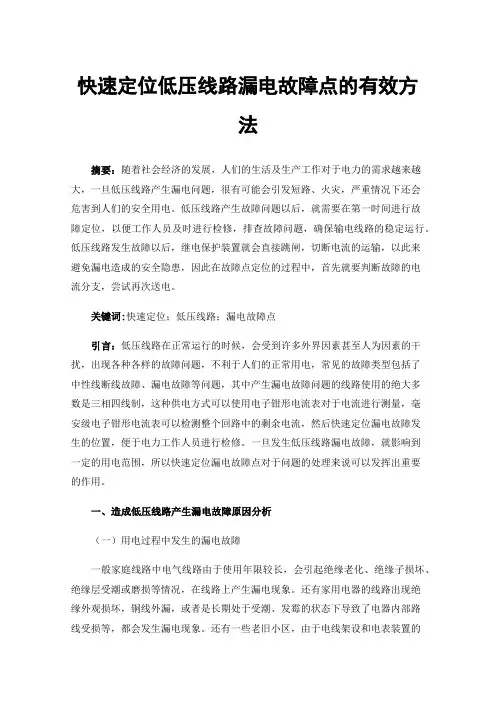

快速定位低压线路漏电故障点的有效方法
快速定位低压线路漏电故障点的有效方法摘要：随着社会经济的发展，人们的生活及生产工作对于电力的需求越来越大，一旦低压线路产生漏电问题，很有可能会引发短路、火灾，严重情况下还会危害到人们的安全用电。
低压线路产生故障问题以后，就需要在第一时间进行故障定位，以便工作人员及时进行检修，排查故障问题，确保输电线路的稳定运行。
低压线路发生故障以后，继电保护装置就会直接跳闸，切断电流的运输，以此来避免漏电造成的安全隐患，因此在故障点定位的过程中，首先就要判断故障的电流分支，尝试再次送电。
关键词:快速定位；低压线路；漏电故障点引言：低压线路在正常运行的时候，会受到许多外界因素甚至人为因素的干扰，出现各种各样的故障问题，不利于人们的正常用电，常见的故障类型包括了中性线断线故障、漏电故障等问题，其中产生漏电故障问题的线路使用的绝大多数是三相四线制，这种供电方式可以使用电子钳形电流表对于电流进行测量，毫安级电子钳形电流表可以检测整个回路中的剩余电流，然后快速定位漏电故障发生的位置，便于电力工作人员进行检修。
一旦发生低压线路漏电故障，就影响到一定的用电范围，所以快速定位漏电故障点对于问题的处理来说可以发挥出重要的作用。
一、造成低压线路产生漏电故障原因分析（一）用电过程中发生的漏电故障一般家庭线路中电气线路由于使用年限较长，会引起绝缘老化、绝缘子损坏、绝缘层受潮或磨损等情况，在线路上产生漏电现象。
还有家用电器的线路出现绝缘外观损坏，铜线外漏，或者是长期处于受潮、发霉的状态下导致了电器内部路线受损等，都会发生漏电现象。
还有一些老旧小区，由于电线架设和电表装置的年限已久，线路老旧，错综复杂，往往是一表多用，乱接、乱搭现象严重，这种情况都会导致低压线路的用电量超负荷，产生断电、漏电的现象。
【1】（二）低压线路问题导致漏电故障如果低压配电线路保持长时间的运作，电源线路就会因为电流过载的问题，无法及时散热，电源线过热，或者线路材料老化、变质导致的绝缘性降低，在输电线路的连接点就会产生漏电现象。

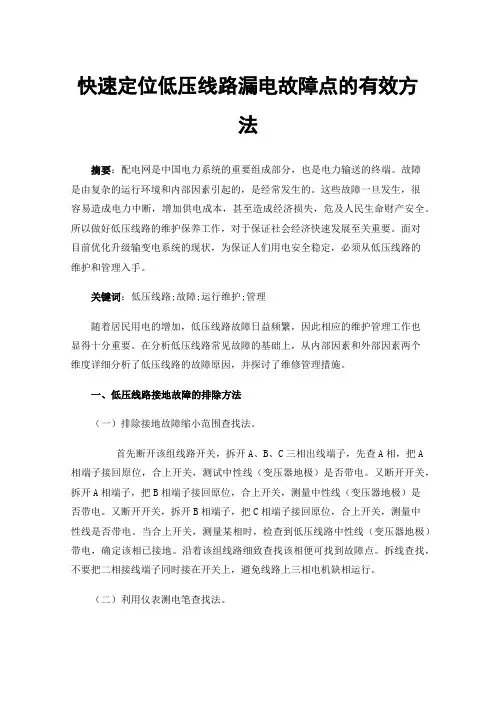

快速定位低压线路漏电故障点的有效方法
快速定位低压线路漏电故障点的有效方法摘要：配电网是中国电力系统的重要组成部分，也是电力输送的终端。
故障是由复杂的运行环境和内部因素引起的，是经常发生的。
这些故障一旦发生，很容易造成电力中断，增加供电成本，甚至造成经济损失，危及人民生命财产安全。
所以做好低压线路的维护保养工作，对于保证社会经济快速发展至关重要。
面对目前优化升级输变电系统的现状，为保证人们用电安全稳定，必须从低压线路的维护和管理入手。
关键词：低压线路;故障;运行维护;管理随着居民用电的增加，低压线路故障日益频繁，因此相应的维护管理工作也显得十分重要。
在分析低压线路常见故障的基础上，从内部因素和外部因素两个维度详细分析了低压线路的故障原因，并探讨了维修管理措施。
一、低压线路接地故障的排除方法（一）排除接地故障缩小范围查找法。
首先断开该组线路开关，拆开A、B、C三相出线端子，先查A相，把A相端子接回原位，合上开关，测试中性线（变压器地极）是否带电。
又断开开关，拆开A相端子，把B相端子接回原位，合上开关，测量中性线（变压器地极）是否带电。
又断开开关，拆开B相端子，把C相端子接回原位，合上开关，测量中性线是否带电。
当合上开关，测量某相时，检查到低压线路中性线（变压器地极）带电，确定该相已接地。
沿着该组线路细致查找该相便可找到故障点。
拆线查找，不要把二相接线端子同时接在开关上，避免线路上三相电机缺相运行。
（二）利用仪表测电笔查找法。
对已发生接地故障的低压线路，使用数字式钳形电流表直接查找。
在主干线、分支线、T接口选择好测试点，钳形电流表选定电流测量档位，不论是三相四线线路，还是单相线路，测量时，把所有相线与中性线全部钳入钳口，此时，钳形电流表显示的值是0，其表示该段线路正常，没有接地故障。
倘若钳形电流表显示数值，说明接地故障就是在该段线路，这样依据电流数值顺着故障线路一直查找下去，很快就能查到故障点。
由于目前大多数台区的低压主干线、次干线配置导线线径较大，需测的全部导线放不进钳口中，以及弧垂过小线路，所有导线无法揍在一起，用钳形电流表电流档测量困难很大。

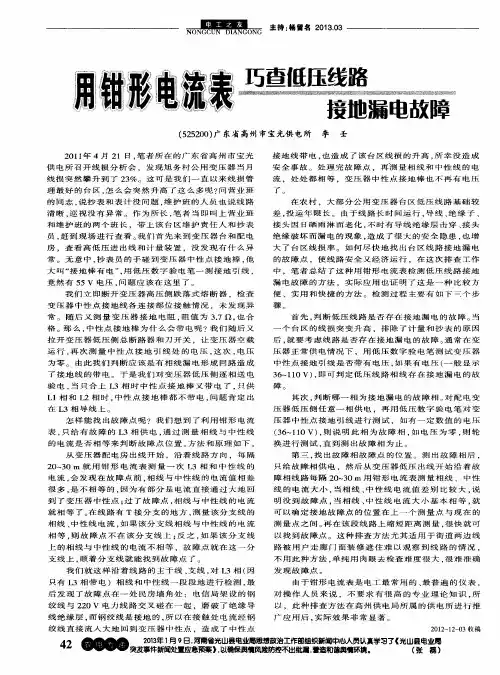

用钳形电流表巧查低压线路接地漏电故障
换 进行测 试 ， 直 到 测 出故 障 相 为 止 。
第三， 找 出故 障 相 故 障 点 的位 置 。测 出故 障 相 后 ， 只 给 故 障 相 供 电 。然 后 从 变 压 器 低 压 出 线 开 始 沿 着 故 障相线路 每 隔 ２ ０ ～ ３ ０ ｉ ｎ用 钳 形 电 流 表 测 量 相 线 、 中 性
流 ，处 处 都 相 等 ，变 压 器 中性 点 接 地 棒 也 不 再 有 电 压
了 。
的 同志 ． 说 抄 表 和 表 计 没 问题 ， 维 护 班 的 人 员 也 说 线 路
在 农 村 ，大 部 分 公 用 变 压 器 台 区低 压 线 路 基 础 较
差 ， 投 运 年 限 长 。 由于 线 路 长 时 间 运 行 ， 导线 、 绝 缘子 、
电流 ， 会发 现在故 障点 前 ， 相 线 与 中性 线 的 电流 值 相 差 很多 。 是不 相等 的 ， 因 为 有 部 分 是 电 流 直 接 通 过 大 地 回 到 了 变 压 器 中性 点 ； 过 了故 障 点 ， 相 线 与 中 性 线 的 电 流 就相 等 了。 在 线 路 有 Ｔ接 分 支 的 地 方 ， 测 量 该 分 支 点接 地棒 都不 带 电 ， 问 题 肯 定 出
在 Ｌ ３相 导 线 上 。 怎 样 能 找 出 故 障 点 呢 ？ 我 们 想 到 了 利 用 钳 形 电 流 表 ， 只给 有故 障 的 Ｌ ３相 供 电 ， 通 过 测 量 相 线 与 中 性 线
的 电流是否 相等来 判 断故 障点位 置 。 方法 和原 理如 下 。
快速查找低压台区漏电故障的方法
即 拉 开 回 路 断 路 器 查 看 某 一 支 路 有 无 漏 电 电 流 ，也 可 故 障 。
２０１８—０５—０３收稿
ｐ
）
（２６２７００）国 网山 东寿 光 市供 电公 司 隋新世
电 力 电 缆 具 有 敷 设 方 便 ，少 占用 或 不 占用 地 面 设 施 空 间 ，运 行 中 故 障 少 ，供 电可 靠 性 高 等 特 点 ，因 此 ，越 来 越 广 泛 地 应 用 于 电力 系 统 中 。
主持：杨留名 窟
目前 在 农 村 集 镇 台 区 部 分 大 容
量 配 电变压 器 配备 使 用 了负荷 开关 或 空 气 断 路 器 ，因 线 路 质 量 问 题 等 原 因导致 台 区发生 绝 缘非 正 常 老化
快速查找低压台 区
或 被 破 坏 产 生 漏 电 现 象 ，就 会 造 成 １ｒｒ接 线 系 统 中 配 电 变 压 器 接 地 引 线 及 ＪＰ柜 外 壳 带 有 电 压 且 有 电 流 通
但 是 ，电 力 电 缆 在 运 行 中 由 于 承 载 巨 大 的 负 载 电 流 ，大 电 流 使 电 缆 金 属 导 体 发 热 ，如 果 电 缆 有 中 间 接 头 ，发 热 的 程 度 会 更 加 严 重 ，从 而 引 起 电 缆 油 温 度 升 高 ，造 成 电缆 油 膨 胀 。 一 旦 遇 到 电 缆 发 生 短 路 故 障 ，短 路 电 流 的 热 稳 定 和 动 稳 定 冲 击 ，就 会 使 电 缆 油 产 生 冲 击 油 压 （如 果 电缆 垂 直 安 装 时 ，由 于 高 差 的 原 因 也 会 产 生 净 油 压 ），如 果 电 缆 密 封 不 良或 存 在 薄 弱 环 节 ，将 会 使 电 缆 油 沿 着 芯 线 或 铅 包 内壁 缝 隙 流 淌 到 电缆 外 部 来 。
家庭线路漏电不要慌!这几种检测方法教你快速查漏电
“电”对于我们的生活，已经是一种不可或缺的能源，在这个季节，随着气温的逐步攀升，阴雨潮湿天气也逐渐增多，家里漏电故障报修也多了起来，对于电工基础知识为零的朋友来说，家里有地方漏电就是件大麻烦事！！！如果你不想因为反复查找都找不到漏电原因而伤脑筋，那就一起来看看本文教大家几种家里漏电快速检测方法！1“漏电”是用电器外壳和市电火线间由于某种原因连通后和地之间有一定的电位差产生的。
先弄清楚有什么故障现象，有什么明显特征，其次从表面观察有无直观的故障点，然后再进行下一步检查。
（检测漏电的最好方法就是用电笔接触带电体，如果氖泡亮一下立刻就熄灭，证明带电体带的是静电；如果长亮定是漏电无疑。
）下面详细介绍快速检测漏电的方法：2几种电工常用漏电检测方法（1）通过漏电火灾报警系统来实现阀值前的报警或达到阀直时及时切断线路电源的功能；漏电火灾报警系统可以单独设置，也可以根据建筑规模的大小将漏电火灾报警系统连成独立的系统，更可合并到“火灾自动报警系统的设计规范”中，以达到集中显示和控制（2）用钳形漏电电流表定期检测低压配电的目标线路漏电电流的大小的情况（3）在电线电缆集中的区域，通过抽气式报警器，实施监控电线电缆周围空间气体成分和浓度的变化，从而达到判断绝缘材料是否过载受热分解的目的；通过绝缘材料的热分解物间断判断电缆电线是否漏电3一般家庭线路，漏电分强弱，还分火线零线漏电，如果说方法，看具体情况：电气线路由于使用年限较长，会引起绝缘老化、绝缘子损坏、绝缘层受潮或磨损等情况，在线路上产生漏电现象。
此时在总刀闸上接一只电流表，取下负载，并接通负载开关。
若电流表指针摆动，说明线路漏电。
切断零线，若电流表指针不变，说明火线与大地之间漏电；电流表指针回零，说明火线与零线之间漏电；若电流表指示变小，但不为零，则表明火线与零线、火线与大地间均有漏电。
取下分路熔断器或拉开刀闸，电流表指示不变则表明总线漏电；电流表指示为零说明分路漏电；电流表指示变小，但不为零，则表明总线与分路都漏电。
低压供配电线路 漏电故障 排查方法
低压供配电线路漏电故障排查方法一、观察法通过观察低压供配电线路周围的环境，如是否有建筑工地、化工厂等可能产生电气干扰的场所，以及线路是否有被外力损伤的痕迹等，可以初步判断线路是否存在漏电故障。
二、验电法验电法是利用验电器对低压供配电线路进行验电，通过验电器的指示灯或蜂鸣器来判断线路是否带电。
如果验电器的指示灯亮起或蜂鸣器发出声响，则说明线路有电，存在漏电故障。
三、绝缘电阻法绝缘电阻法是通过测量线路的绝缘电阻值来判断线路是否漏电。
可以使用兆欧表或其他绝缘电阻测量仪器对线路进行测量，如果测得的绝缘电阻值低于正常值，则说明线路存在漏电故障。
四、分段法分段法是将低压供配电线路分成若干段，逐段进行排查，以确定漏电故障所在的段落。
分段法的优点是可以缩小排查范围，提高排查效率。
五、电流法电流法是通过测量线路中的电流来判断是否存在漏电故障。
正常情况下，线路中的电流应该是一定的，如果测得的电流值与正常值不符，则说明线路存在漏电故障。
可以使用钳形电流表或其他电流测量仪器进行测量。
六、经验法经验法是根据经验判断线路是否存在漏电故障。
例如，在潮湿的环境下，如果线路经常发生漏电故障，则可能是由于线路老化或绝缘层破损导致的。
七、故障排除法故障排除法是通过逐一排除可能引起漏电故障的因素来找到故障原因。
例如，可以逐一检查线路中的电气设备、插头插座等是否存在漏电现象，以确定故障原因。
八、定位法定位法是通过使用漏电定位仪等设备对低压供配电线路进行定位，以确定漏电故障的具体位置。
漏电定位仪可以通过测量线路中的电磁场变化来找到故障位置，提高了漏电故障排查的准确性。
低压配电线路漏电电流检测方法的探讨
低压配电线路漏电电流检测方法的探讨低压配电线路漏电电流是指线路中存在的异常电流，可能是因为设备故障或线路绝缘性能下降引起的，具有一定的安全隐患。
因此，及时有效地检测和排除线路漏电故障至关重要。
下面将对低压配电线路漏电电流检测方法进行探讨。
一、非干扰式漏电电流检测方法1.带电测试技术：该方法是一种非接触式检测方法，通过检测被测电缆外套上可能产生的电流信号，判断线路是否存在漏电现象。
可以采用带电测试仪或电磁检测仪进行检测。
2.红外热像法：该方法是通过红外热像仪检测电路中的温度差异，来确定是否存在漏电现象。
因为漏电电流会使电路发热，所以可以通过红外热像仪来观察电路的热分布情况，从而判断漏电情况。
二、干扰式漏电电流检测方法1.剩余电流动作保护器：该方法是通过剩余电流动作保护器来检测漏电电流。
当线路中存在漏电电流时，剩余电流动作保护器会自动打断电路，起到保护的作用。
该方法可靠性较高，但无法提供具体漏电电流数值。
2.基于零线电压检测的方法：该方法是通过在电路中安装电压传感器，通过检测零线电压的变化来判断是否存在漏电现象。
当发现零线电压异常时，即可判断存在漏电情况。
三、综合性漏电电流检测方法1.双感应线圈法：该方法是通过绕制在电缆或电器设备周围的两个感应线圈，利用强电场和弱电场之间的差异来检测漏电电流。
当感应电流传感器检测到漏电电流时，即可发出警报信号。
2.微电流法：该方法是通过在漏电电流通过的部分设置微弱电流传感器，通过检测微弱电流的变化来判断是否存在漏电现象。
该方法对漏电电流的检测灵敏度较高，可以提供较为精确的漏电电流数值。
综上所述，针对低压配电线路漏电电流的检测，可以选择非干扰式方法和干扰式方法进行检测。
非干扰式方法包括带电测试技术和红外热像法，可以实现无接触式的检测，操作简便。
干扰式方法包括剩余电流动作保护器和基于零线电压检测的方法，可靠性较高，但无法提供具体漏电电流数值。
此外，综合性的方法如双感应线圈法和微电流法可以提供更为准确的漏电电流检测结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目名称
低压配电线路漏电快速检测方法
项目负责人
姓名
刘博
单位
国网抚顺供电公司
性别
男
年龄
32专业配电Fra bibliotek职 称技师
费用预算（万元）
5
研究起止月
2017.01-2017.12
现状及存在问题
由于低压配电网设计存在缺陷以及长线路因潮湿，电容电流大,以及电缆线路绝缘老化破皮等原因，致使漏电流超标现象频繁发生；为不中断供电，特殊情况下有些用户将漏电保护器被拆除，发生漏电接地时，保护不动作，导致设备损坏或人身伤亡事故发生；未拆除漏电保护器的用户，由于漏电流超过动作值，保护动作导致停电事故。因此，快速、准确查找漏电位置并及时处理，具有重要意义。
预期指标
项目完成后，应达到以下效果：
1、适用于各种低压配电线路；
2、仪器设计为手持式，体积小，可移动，便于操作；
3、检测精度高，20mA级。
专利目标
该项目的成果申报实用新型专利一项，发明型专利一项。
主要内容
漏电检测方法通过检测仪完成，该检测仪为手持式，由罗氏线圈、信号处理、控制单元和显示电路组成。检测方法如下：假如分支1的A相发生漏接现象，如下图所示，查找过程如下：由电源侧向负荷侧推进查找，位置1电流数值为零，位置2也为零，位置4也为零，位置3不为零，则故障点位于位置2和位置3之间。
同理，单相线路漏电接地查找原理、步骤与上述方法相同。（注：由电源端向负荷端用检测仪测量线路电流总和，根据基尔霍夫第一定律，正常情况下，自A、B、C三相流入的电流等于中性线流出的电流，线路总和为零，当存在漏电点时A、B、C三相流入电流大于中性线流出电流，线路总和不为零。）
