机房温湿度及火灾监控系统

【摘要】机房作为服务器等设备运行场所，其环境监控尤其重要。本文介绍了一种低成本机房温湿度及火灾监控系统实现方法以及该系统特点及主要功能。

【关键词】机房；温湿度及火灾监控

0.引言

南京地铁运营公司信息中心机房自2004年建成以来，发生了多起因机房温度过高引发的设备故障，导致核心服务器及网络设备停止服务，给面向运营生产的信息系统在线稳定运行带来了诸多的影响，特别是最近上线的施工管理软件，调度命令系统等几个必须提供24小时对外服务的系统，对核心设备的不间断运行提出了更高的要求，对机房环境的依赖程度也越来越高。同时计算机、网络及其它机房中运行着众多的关键设备，这些设备与机房的环境有着非常密切的关系，特别是温湿度环境。计算机设备中，使用了大批的半导体器件、电阻器、电容器等。在计算机加电工作时，环境温度的升高都会对它们的正常工作造成影响。其正常运行对环境温湿度有比较高的要求。当温度过高时，可能会使某些元器件不能正常工作甚至完全失去作用，从而导致计算机设备的故障。因此，必须按各种设备的要求，把温度控制在设备要求的范围之内。

如何提高机房运行的稳定性与安全性，在机房环境发生重大改变时及时通知机房管理人员前来处理，成为摆在信息中心管理人员面前迫切需要解决的问题。我自主开发了机房温湿度计火灾监控系统，该系统成功地解决了中心机房运行的安全隐患。当机房温湿度发生重大改变时，该系统通过短信平台以短信的形式通知机房管理相关人员，管理人员可以第一时间收到通知，及时赶到现场，避免由于机房温度过高而导致设备停止服务的情况，保证机房温湿度控制在机房要求的范围当中。

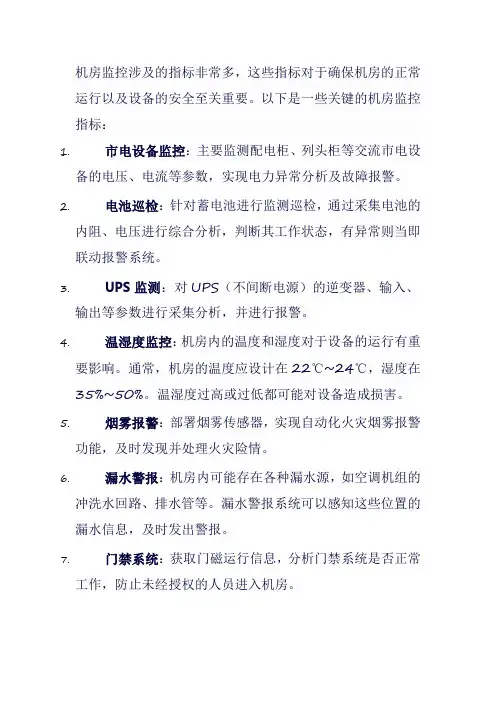

1.系统简介

机房温湿度及火灾监控系统通过加装温度、湿度传感器及烟雾传感器，实时监测机房内的温度、湿度及烟雾变化，采集并记录现场的温度及湿度等环境参数，经传感器和数据处理单元，各种环境参数经分析处理后，通过网络接口传送到管理中心服务器，当有告警信息传送到短信服务器，最终到达管理者手机中。

2.系统组成

系统目前由温湿度传感器、烟雾传感器、模数转换器、串口转网络设备及应用服务短信平台组成。（后续可以扩展功能应用程序进程监控，ups（不间断电源）监控等。）
