示波器介绍及使用方法PPT

合集下载

示波器使用说明PPT课件

第7页/共14页
三、手动探头补偿
• 1. 按下CH 1 MENU（CH 1 菜单）► “探头” ► “电压” ► “衰减”选项并选择10X。在P2220探头上将开关设定到 10X 并将探头连接到示波器的通道1 上。如果使用探头钩式端部，请确保钩式端部牢固地插在探头上。
• 2. 将探头端部连接到探头元件 ~5V@1kHz 终端，将基准导线连接到探头元件机箱接地终端。显示通道，然后按下“自动设置” 按钮。
第5页/共14页
二、示波器面板按钮介绍(美国泰克，TDS1002数字示波器)
1 24 16
3
5
9
6
10
7
11
12
8 13
14
15
11.SET TO 50% 设置触发电平至中点。 12.强制触发（FORCE TRIG）。强制进行一次立即触发事件。 13.触发线（TRIG VIEW）。显示垂直触发点位置。 14.探头检查（PROBE CHECK）。调节探头补偿。 15.外部触发（EXT TRIG）。使用TekProbe介面进行外部触发输入。 16.屏幕按钮。根据屏幕显示调节对应的选项。
类似与时间测量，在显示界面右侧可读出电压测量的相关参数。
第10页/共14页
四、示波器使用基础—数学计算
通过按【MATH MENU】按键切换到信号数学运算界面，通过选择“操作”类型（分别有FFT、+、—）可实现对单路信号做FFT分析，双路信号加减运算。在FFT模式下可通过“信源”选择输入信号通道，可切换“窗口”选择FFT观察窗类型。
Байду номын сангаас
与原点的时间值。
2. 按下“类型” ► “时间”。
3. 按下“信源” ► CH1。

学生示波器的使用ppt课件

经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
衰减旋钮的作用
• 因为示波器的灵敏度都设计得很高，这就带来
了一个问题：如果输入信号本来就比较大，经示波器的放大电路的放大后的信号电压就会过大.
示波器的电原理与使用
• 在示波器里，为了推动X、Y偏转板工作，
只靠输入信号直接推动往往是不够的，所以需要对输入的Y信号和扫描电路产生的X扫描信号进行放大，因此在示波器中设置了两个放大电路，我们称之为Y通道放大电路和X通道放大电路.
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
• 示波器是用来直接观测电信号
随时间变化的情况的电子仪器. 振动、温度、光等的变化，都可以通过各种传感器转化为电压的变化，然后用示波器来对比、分析、测量，这是万用表等普通仪表所做不到的. 现代示波器甚至可以把波形储存起来，供以后的分析使用. 有的可以做自动提取数据，并进行自动分析，大大地方便了使用. 但示波器的基本原理和基本操作都是相同的，熟练掌握学生示波器的使用对于以后的学习、工作都有重要的作用.
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

示波器介绍及使用方法ppt课件

• 周期：
U U m 3 2.12 2 1, 414
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，被测正弦 • 波的周期占6.7div
• T= 6.7div× 20ms/div =134ms
• 利用示波器测量某一单极性方波的周期，幅值。峰-峰值，并利用万用表测量其电压值，找出其幅值与有效值之间的对应关系。
4div
2.6div
• 如果示波器的Y轴偏转灵敏度开关置于1V/div,探头未衰减，被测方波的峰-峰值占2.6div。则其峰-峰值为：
• Up-p=2.6div×1v/div=2.6v
• 幅值：Um = Up-p = 2.6v • 有效值值的测量：把万用表打到合适的电压档，用红色表笔接被测信
号端，黑色表笔接地，出电压表上的数值。：
• 有效值： U= Um=2V
• 周期：
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测方波的周期占2div
• T= 2div ×20ms/div = 40ms
4div
2div
利用示波器测量某一双极性三角波的周期，幅值。峰-峰值，并利用万用表测量其电压值，找出其幅值与有效值之间的对应关系。
Um 有效值： U=
√3
1,6
=
=0.923V
1,732
周期：如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测三角波的周期占3.5div
则有： 3.5 div× 20ms/div = T= 70ms
3.2div
3.5div
• 利用示波器测量某一占空比可调的单（双）极性方波的周期，幅值，占空比，并利用万用表测量其电压值，找出其幅值，占空比与有效

示波器的原理及使用课件

和分布。
滤波器设计
示波器可以用来测试滤波器的性能，如通带、阻带等参数。
通信与网络分析
调制解调分析
示波器可以用来分析信号的调制方式，如调频、调相、调幅等。
协议分析
示波器可以用来抓取网络数据包，帮助工程师了解网络协议的工作原理和实现方式。
误码率测试
示波器可以用来测试通信链路的误码率，评估通信系统的可靠性和稳定性。
清洁探头
定期清洁示波器探头，避免因灰尘或污垢影响测量精度。
3
保养探头电缆
定期检查电缆线是否破损，如有破损及时更换。
示波器的常见故障排除
显示屏无显示
01
检查电源是否正常，检查显示屏连接线是否牢固。
测量数据不准确
02
检查探头是否正常，探头连接是否牢固，必要时校准示波器。
启动异常
03
检查示波器内部元件是否正常，如有问题及时更换。
06
示波器与其他仪器的比较
示波器与万用表的比较
示波器
主要用于观察信号的波形，可以测量信号的幅度、频率等参数，常用于电子电路的调试和故障排除。
万用表
主要用于测量电压、电流和电阻等参数，不能观察信号波形。
示波器与频谱分析仪的比较
示波器
主要用于观察信号的时域波形，可以测量信号的幅度、时间等参数。
使用示波器进行时间测量时，应将水平时基档位调整到对应时间档位，然后读取波形周期或上升/下降时间。
使用示波器进行脉冲宽度测量时，应将水平时基档位调整到对应时间档位，然后读取脉冲宽度值。
04
示波器的应用场景
电子测量与调试
电压测量
调试与故障排除
示波器可以用来测量电路中的电压，帮助工程师了解电路的工作状态。

示波器简介及使用

标记，用于确定“零”电
精选完整平ppt课线件位置。
25
示波器各功能区域----垂直通道
CH2按键，在屏幕左下方显示2，表示选择 CH2通道。
精选完整ppt课件
26
示波器各功能区域----垂直通道
反相(相减)(INV)键：按下该键表示CH2路信号反相，即表示可实现两路信号相减(CH1— CH2)同时屏左下方显示“↓” 标记，
精确度及灵活性；②光标测量及数字读出功能：⑧五
位数字频率计显示；④可提供场式及扫描线选择的电
视信号触发；⑤面板上方便的LED指示各测量设定，
以确保使用者易于操作。
精选完整ppt课件
3
SS-7802型双通三踪示波器使用介绍
扫描速度
电视信号触发
双通三踪显示
垂直灵敏度精选完整ppt课件
五位数字频率计 4

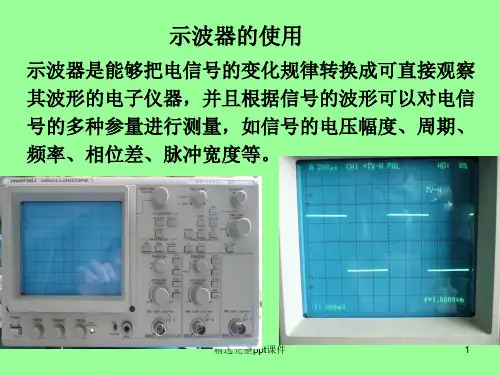

示波器的使用
示波器是能够把电信号的变化规律转换成可直接观察其波形的电子仪器，并且根据信号的波形可以对电信号的多种参量进行测量，如信号的电压幅度、周期、频率、相位差、脉冲宽度等。
精选完整ppt课件
1
示波器的使用
因此，示波器是电子技术中最常用的仪器。下面以SS-7802型双通三踪示波器为例，介绍示波器的使用方法。
精选完整ppt课件
17
示波器的一般使用方法
不接入信号，调节垂直灵敏度（VOLTS／DIV）旋钮至2或5V档，这样可以防止因接入大信号而损坏示波器。
精选完整ppt课件
18
示波器的一般使用方法
将待测信号用电缆送至示波器的垂直输入端（CH1 或CH2端），调节垂直灵敏度旋钮（VOLTS／ DIV），使波形的垂直幅度大于1格而小于8格。

示波器基础知识 ppt课件

水平偏转放大器

辉度控制电路用电子学的方法在恰当的时刻点亮
和熄灭扫迹。

为使所有这些电路工作，示波器需要有一个电源。
此电源从交流市电或者从机内或外部的电池获取能量，
使示波器工作。任何示波器的基本性能都是由它的垂直
偏转系统的特性来决定的，所以我们首先来详细地考察
这一部分。
ppt课件
11
1．3 垂直偏转（一）
ppt课件
17
动态范围
动态范围就是示波器能够不失真地显示信号的最大幅值，在此信号幅值下只要调节示波器的垂直位置仍能观察到波形的全部。对于 Fluke公司的示波器来说，动态范围的典型值为24路（3个屏幕）
ppt课件
18
相加和反向

简单的把两个信号相加起来似乎没有什么实
际意义。然百，把两个有关信号之一反向，再将二
量。如上所述，受到电子轰击后，CRT上的荧光物质就会发
光。当电子束移开后，荧光物质在一个短的时间内还会继续
发光。这个时间称为余辉时间。余辉时间的长短随荧光物质
的不同而变化。最常用的荧光物质是P31，其余辉时间小于
一毫秒(ms).而荧光物质P7的余辉时间则较长，约为
300ms，这对于观察较慢的信号非常有用。P31材料发射绿

ppt课件
3
显示系统（二）

在屏幕的内表面用刻划或腐蚀的方法作出许多水平和垂
直的直线形成网络，称为标尺。标尺通常在垂直方向有8个，
水平方向有10个，每个格为1cm。有的标尺线又进一步分成小格，并且还有标明0％和100％的特别线。这些特别的线和标明10％和90％的标尺配合使用以进行上升时间的测

上升时间是一个示波器从理论上来说能够显示的最快的瞬变的时

示波器介绍及使用方法PPT.

示波器是电子测量中常用的仪器，使用前需熟悉其基本操作。首先，确认电源开关位置并打开，观察电源指示灯是否亮起。接着，通过调节FOCUS聚焦控制获得清晰的扫描线。若需调整扫描线与水平刻度线平行，可使用ROTATION基线旋转控制。调节INTEN SITY辉度控制以适应观察环境。在输入信号方面，通过CH1和CH2信号输入端接入待测信号，并选择适当的输入耦合开关，如AC、GND或DC。使用VOL合灵敏度微调旋钮进行精细调整。通过CH1(CH2)位移旋钮调整波形在屏幕上的垂直位置。选择工作方式时，可根据需求选择CH1、CH2、ALT、CHOP或ADD模式。在触发设置方面，需选择合适的触发源，如INT、LINE或EXT，并设置内触发选择开关。通过调节TRIG IN外触发输入插座和LEVEL触发电平控制旋钮，确定扫描波形的起始点和触发开关的极性。最后，选择适当的触发方式，如AUTO自动触发，以确保波形的稳定显示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 则有: •
T= 2.5 div× 20ms/div = 50ms
K=
2.5
=0.4
有效值：U= K ×Um = 0.4 ×2.6 =1.04V 其幅值，占空比与有效值之间的对应关系: U= K ×Um 双极性：如果示波器的Y轴偏转灵敏度开关置于1V/div,探头未衰减，被测矩形波的幅值占2div。则其峰-峰值为： Up-p =Um × 2 = 4V 幅值： Um = 2V 周期：如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测矩形波的周期占4div，高电平占1.5div,则有： T= 4div × 20ms/div = 80ms
• • • • • • • • • • • •
26. INT TRIG 内触发选择开关：此开关用于选择扫描的扫描触发信号源 CH1：加到CH1的信号作为触发信号 CH2：加到CH2的信号作为触发信号 VERT MODE：（组合方式）用于同时观察两个波形，触发信号交替取自CH1和CH2。 27. TRIG IN 外触发输入插座：此插座用于扫描外触发信号的输入。 28. LEVEL 触发电平控制旋钮（同步位置调整）：此旋钮通过调节触发电平来确定扫描波形的起始点，亦能控制触发开关的极性；按进去为正，拉出为负。
6 3V 2
• 有效值值的测量：
• 把万用表打到合适的电压档，用红色表笔接被测信号端，黑色表笔接地，读出电压表上的数值。
U
• 周期：
Um
3 2.12 1, 414 2
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，被测正弦 • 波的周期占6.7div • T= 6.7div× 20ms/div =134ms
图1
图2
图3
• 校准信号调整
• 在调出水平基线后，再利用示波器内设校准信号（CAL0.5V）对实波器进行自测. • a.将示波器CH1信号输入端接示波器内设校准信号（CAL0.5V） • b.调节 LEVEL 触发电平控制旋钮（28）使波形稳定显示在屏幕上 • c.调节POSITION （16）垂直方向位移和（24） POSITION 水平位移旋钮，检查能否正常工作。
• 利用示波器测量某一单极性方波的周期，幅值。峰-峰值，并利用万用表测量其电压值，找出其幅值与有效值之间的对应关系。
4div
2.6div
• 如果示波器的Y轴偏转灵敏度开关置于1V/div,探头未衰减，被测方波的峰-峰值占2.6div。则其峰-峰值为： • Up-p=2.6div×1v/div=2.6v • 幅值：Um = Up-p = 2.6v
2div
4div
利用示波器测量某一双极性三角波的周期，幅值。峰-峰值，并利用万用表测量其电压值，找出其幅值与有效值之间的对应关系。
如果示波器的Y轴偏转灵敏度开关置于1V/div,探头未衰减，被测三角波的峰-峰值占3.2div。则其峰-峰值为： Up-p =3.2div×1v/div=3.2v
TV-H：此状态用于观察电视信号的全行波形
• 扫描线调整步骤
• 通电前：22. TIME/DIV —— 0.5mS/DIV • • • 24. POSITION (水平位移）——居中 29. MODE 触发方式选择开关 —— AUTO 18. MODE 垂直工作方式选择开关—— CH1
25. SOURCE 触发源选择开关 ——INT （内触发）
3.5div
3.2div
• 利用示波器测量某一占空比可调的单（双）极性方波的周期，幅值，占空比，并利用万用表测量其电压值，找出其幅值，占空比与有效 • 值之间的对应关系。 • 单极性：如果示波器的Y轴偏转灵敏度开关置于1V/div,探头未衰减，被测矩形波的幅值占2.6div。
• 幅值： Um =2.6div × 1V/div =2.6V • 周期：如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测矩形波的周期占 2.5div，高电平占1div. 1
扫描亮线随DC电压数值而移动，信号的直流电压可以通过位移幅
度与VOLTS/DIV （伏/度选择开关）标称值的乘积而获得。
• 交流电压测量：
• 再调出扫描线的基础上： • VOLTS/DIV 伏/度选择开关置适当位置。 • 再将 AC-GND-AC 置AC位置扫描亮线随AC电压数值而移动，信号的交流电压可以通过位移幅度与VOLTS/DIV （伏/度选择开关）标称值的乘积而获得。
• •
• • • • •
• 23. SWPVAR扫描微调控制： • 当旋转此旋钮时，可小范围连续改变水平偏转因数，顺时针到底为校准位置；逆时针旋转到底时，其变化范围应大于2.5倍。 • 24. POSITION 水平位移： • 此旋钮用于水平移动扫描线，顺时针旋转时，扫描线向右移动，反之扫描线向左移动，拉出时扫描因数扩展10倍，这样TIME/DIV 开关指示的是实际扫描时间因数的10倍，这样通过调节旋钮就可以观察所需信号放大10倍的波形（水平方向） • 25. SOURCE 触发源选择开关：此开关用于选择扫描触发信号源 INT ：（内触发）加到CH1或CH2 的信号作为触发源 LINE ：（电源触发）取电源频率作为触发源 EXT：（外触发）外触发信号加到外触发输入端作为触发源。外触发用于垂直方向的特殊信号的触发。
• 直流电压测量：
• 先调扫描线：通电约10S后，屏幕上显示出一条水平亮线，这条水平
• 亮线就是扫描线，然后再微调聚焦旋钮(3)，使扫描线略为清晰。
• 再调出扫描线的基础上：输入耦合开关（10；11）——GND （确定零电平位置） • VOLTS/DIV 伏/度选择开关置适当位置。再将 AC-GND-DC 置DC 位置
• ALT: 加到CH1 ,CH1通道的信号能交替在屏幕上显示。此方式用于扫描时间短的两通道观察 CHOP: 快速切换显示方式，加到CH1 ,CH1通道的信号受约250KHz 自激振荡电子开关的控制，同时显示在屏幕上，此方式用于扫描时间长的两通道观察。 ADD: 此方式工作时，加到CH1 ,CH1通道的信号代数和显示在屏幕上。 20(21) 直流平衡：用于平衡调节控制 22. TIME/DIV 扫描时间及水平轴微调钮：扫描时间从0.2μS/DIV 到 0.2S/DIV 共分19档，将信号波形的扫描时间进行调节。
• 有效值值的测量：把万用表打到合适的电压档，用红色表笔接被测信号端，黑色表笔接地，出电压表上的数值。：
Um 2.6 U 1.3V 2 2
• 周期：如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测方波的周期占4div
• 周期：
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测方波的周期占4div • 则有：
Up-p • 幅值： Um = 2
3.2
= 2
=1.6V
有效值值的测量：把万用表打到合适的电压档，用红色表笔接被测信号端，黑色表笔接地，读出电压表上的数值。
Um 1,6
有效值： U=
=
√3 1,732
=0.923V
周期：如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测三角波的周期占3.5div 则有： 3.5 div× 20ms/div = T= 70ms
TRIG IN
27
1
ROTATION
SWPVAR
LINE EXT
VOLTS/ DIV 13
FOCUS 3
14 12
21
17
11
15
GND
DC
DC 8
CH2 9
• • • • •
认识示波器： 1.电源开关 2.电源指示灯 3.FOCUS 聚焦控制：当辉度调到适当亮度后，调节聚焦控制直至扫描线最佳。虽然聚焦在调节亮度时能自动调整，但有时有稍微漂移，应手动调节以获得最佳聚焦状态。 • 4.ROTATION 基线旋转控制： • 用于调节扫描线和水平刻度线平行 • 5.INTEN SITY 辉度控制：用于调节辉度电位器，顺时针转，辉度增加，反之辉度减小。 8. CH1信号输入端 9. CH2信号输入端 10 （11）输入耦合开关： AC: 输入信号经一个电容输入，输入信号的直流分量被隔离，只有交流分量被显示。 GND:垂直轴放大器输入端接地。 DC: 输入信号直接送到垂直轴放大器输入端而显示，含直流成分。
示波器与函数发生器
• 示波器面板
2
POWER 29 TIME/DIV 22 POSITION MODE AUTO NORM TV-V 4 INTEN SITY VOLTS/DIV 5 23 24 POSITION DC BAL 16 20 18 AC CH1 CAL.5V GND INT TRIG CH1 CH2 VERT MODE 26 10 AC TV-H MODE DC BAL POSITION 25 28 LEVEL SOURCE INT
幅值：
Um

4 2
U PP 2
2 V
• 有效值的测量：
• 把万用表打到合适的电压档，用红色表笔接被测信号端，黑色表笔接地，读出电压表上的数值。 • 有效值： U= Um=2V
• 周期：
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测方波的周期占2div
• T= 2div ×20ms/div = 40ms
使用示波器注意事项：
Y轴输入端的电压值不能超过示波器的指标中的标称值，以免损坏示波器。(示波器探头千万别向工作台上的380V,220V电源上插，以免损坏示波器！）
示波器的的探头可以到衰减作用，一般为10:1
各种控制开关，旋扭在使用时，切勿用力过猛，过大。
• 探头的调整 • 一般无源探头由RC网络组成衰减器，衰减比有1:1（即不衰减）， 10:1 • （输入信号被衰减到1/10)两种。注意：同时使用两个探头时，不要同时接入不同电位的测试点。因为两个探头接地夹子是同一点，测试不同电位会造成短路
