1. POWER FACTOR EFFICIENCY TEST / 功率因素和效率测试
一、目的:
测试S.M.P.S. 的功率因素POWER FACTOR, 效率EFFICIENCY(规格依客
户要求设计).
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表;
(4). AC POWER METER / 功率表;
三. 测试条件:
四、测试方法:
(1). 依规格设定测试条件: 输入电压, 频率和输出负载.
(2). 从POWER METER 读取Pin and PF 值, 并读取输出电压, 计算Pout.
(3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%;
五. 测试回路图:
2. ENERGYEFFICIENCY TEST / 能效测试
一、目的:
测试S.M.P.S. 能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义).
二. 使用仪器设备:。
开关电源32个检测项目检测方法与检测设备
开关电源32个检测项目检测方法与检测设备开关电源是现代电子产品中常见的电源类型，它具有功率转化效率高、体积小、重量轻、使用方便等优点。
为了确保开关电源的质量和性能，需要进行一系列的检测项目。
1.输入电压范围测试：通过改变电源输入电压进行测试，判断开关电源在不同电压范围内的输出情况。
检测方法为改变输入电压并观察输出电压变化，检测设备为数字电压表。
2.输出电压范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电压范围。
检测方法为改变输出负载并观察输出电压变化，检测设备为数字电压表。
3.输出电压精度测试：使用高精度数字电压表测量开关电源的输出电压，与设定值进行对比，判断输出电压的精度。
检测设备为高精度数字电压表。
4.输出电流范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电流范围。
检测方法为改变输出负载并观察输出电流变化，检测设备为数字电流表。
5.输出电流精度测试：使用高精度数字电流表测量开关电源的输出电流，与设定值进行对比，判断输出电流的精度。
检测设备为高精度数字电流表。
6.输出功率测试：通过测量输出电压和输出电流的乘积，计算出开关电源的输出功率。
检测设备为数字电压表和数字电流表。
7.效率测试：通过测量开关电源的输入功率和输出功率的比值，计算出开关电源的效率。
检测设备为数字功率计和负载。
8.开机过压测试：将开关电源的输入电压调整至设定值的两倍，观察开关电源的输出电压情况。
检测设备为数字电压表。
9.短路保护测试：在开关电源的输出端短接一个负载，观察开关电源是否能自动切换到短路保护状态。
检测设备为负载。
10.过流保护测试：在开关电源的输出端增加一个大负载，观察开关电源是否能自动切换到过流保护状态。
检测设备为负载。
11.过载保护测试：在开关电源的输出端增加一个超出额定负载的负载，观察开关电源是否能自动切换到过载保护状态。
检测设备为负载。
12.输出电压波动测试：在开关电源的输出端接入一个示波器，观察输出波形是否正常。
开关电源32个检测项目检测方法与检测设备
开关电源32个检测项目检测方法与检测设备开关电源是一种将交流电转化为直流电的电源设备，广泛应用于电子产品、通信设备、工业自动化等领域。
为了确保开关电源的性能和安全，常需要对其进行多个检测项目的测试。
下面将介绍开关电源常见的32个检测项目的方法和相应的检测设备。
1.输入电压范围：通过设置不同的输入电压，检测开关电源的工作状态是否正常。
通常可以使用数字多用表或专用输入电压模拟器进行测试。
2.输入电压波动：通过改变输入电压的大小和频率，检测开关电源在电压波动情况下的输出是否正常。
可以使用数字多用表或示波器进行测量。
3.输出电压范围：通过设置不同的输出负载和电流条件，检测开关电源输出电压的稳定性。
可以使用数字多用表或示波器进行测量。
4.输出电压稳定性：在不同负载和输入电压条件下，检测开关电源输出电压的稳定性。
通常使用数字多用表或示波器进行测量。
5.输出电压调整率：通过改变输入电压或负载情况下的输出电压变化，检测开关电源对输入电压和负载变化的响应速度。
可以使用数字多用表或示波器进行测量。
6.输出电流范围：通过改变输出电流负载，检测开关电源的输出电流是否满足要求。
可以使用电流表进行测量。
7.输出电流稳定性：在不同负载和输入电压条件下，检测开关电源输出电流的稳定性。
通常使用电流表进行测量。
8.输出电流调整率：通过改变输入电压或负载情况下的输出电流变化，检测开关电源对输入电压和负载变化的响应速度。
可以使用电流表进行测量。
9.输出功率范围：通过改变输出电压和电流负载，检测开关电源的输出功率是否满足要求。
可以使用功率计进行测量。
10.效率：通过输入功率和输出功率的比值，检测开关电源的转换效率。
可以使用功率计进行测量。
11.输入功率因数：通过测量开关电源的输入电流和输入电压的相位差，检测开关电源的输入功率因数。
可以使用功率因数仪进行测量。
12.输出纹波电压：通过示波器测量开关电源输出电压的纹波情况，以评估电源的滤波效果。
开关电源的测试项目以及方法
开关电源的测试项目以及方法开关电源是一种用于对电能进行转换和控制的电子设备。
它广泛应用于计算机、通信、家电等领域。
为了确保开关电源的正常工作和安全性能，需要进行一系列的测试。
下面将介绍开关电源的一些常见测试项目及测试方法。
一、静态参数测试1.输入电压范围测试：通过增加或减小输入电压，测试开关电源在各个输入电压范围内的工作状态和性能。
2.输出电压测量：使用数字电压表或示波器，测量开关电源在各个输出负载下的输出电压值，并比较与额定输出电压的误差。
3.输出电流测量：利用电流表或电流互感器，测量开关电源在各个负载下的输出电流，并比较与额定输出电流的误差。
二、工作状态测试1.转换速度测试：通过改变输入或负载条件，测试开关电源在不同工作状态下的转换速度。
2.过载保护测试：在满负载状态下，增加输出负载，观察开关电源是否能及时启动过载保护功能。
3.温度测试：在不同环境温度下，测量开关电源的温度变化，以评估其散热性能和温度稳定性。
三、效率测试1.输入功率测量：通过测量输入电压和输入电流，计算开关电源的输入功率，并比较与额定输入功率的误差。
2.输出功率测量：通过测量输出电压和输出电流，计算开关电源的输出功率，并比较与额定输出功率的误差。
3.效率计算：根据输入功率和输出功率的测量结果，计算开关电源的效率，并比较与额定效率的误差。
四、安全性能测试1.绝缘电阻测量：使用绝缘电阻测试仪，测量开关电源的输入与输出接地的绝缘电阻值，并比较与标准要求的误差。
2.泄漏电流测量：通过使用漏电流测试仪，测量开关电源在正常工作状态下的漏电流值，并比较与安全标准的限制。
3.短路保护测试：在空载状态下，将输出引线短接，观察开关电源是否能及时启动短路保护功能。
以上是开关电源常见的测试项目及测试方法，通过这些测试可以评估开关电源的性能和安全性能，并确保其正常工作和安全可靠。
在进行测试时，应根据具体的产品要求和标准，选择适当的测试设备和测试方法，以确保测试结果的准确性和可靠性。

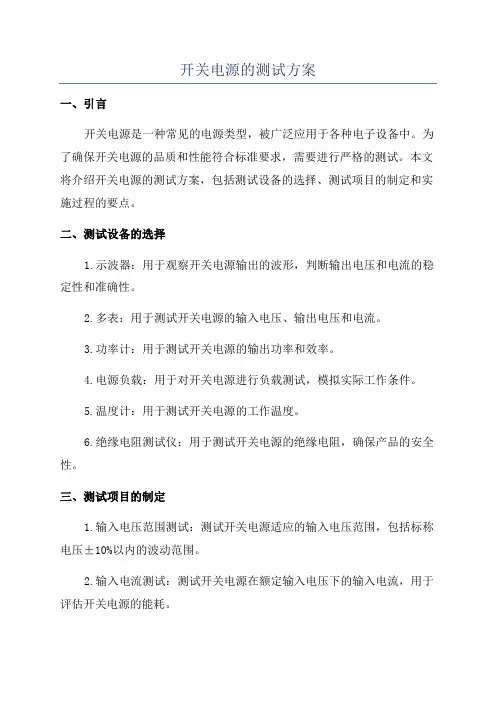

开关电源的测试方案
开关电源的测试方案一、引言开关电源是一种常见的电源类型，被广泛应用于各种电子设备中。
为了确保开关电源的品质和性能符合标准要求，需要进行严格的测试。
本文将介绍开关电源的测试方案，包括测试设备的选择、测试项目的制定和实施过程的要点。
二、测试设备的选择1.示波器：用于观察开关电源输出的波形，判断输出电压和电流的稳定性和准确性。
2.多表：用于测试开关电源的输入电压、输出电压和电流。
3.功率计：用于测试开关电源的输出功率和效率。
4.电源负载：用于对开关电源进行负载测试，模拟实际工作条件。
5.温度计：用于测试开关电源的工作温度。
6.绝缘电阻测试仪：用于测试开关电源的绝缘电阻，确保产品的安全性。
三、测试项目的制定1.输入电压范围测试：测试开关电源适应的输入电压范围，包括标称电压±10%以内的波动范围。
2.输入电流测试：测试开关电源在额定输入电压下的输入电流，用于评估开关电源的能耗。
3.输出电压波形测试：测试开关电源的输出电压波形是否符合标准要求，包括纹波和噪声。
4.输出电压稳定性测试：测试开关电源在负载变化时，输出电压的稳定性。
5.输出电流稳定性测试：测试开关电源在负载变化时，输出电流的稳定性。
6.效率测试：测试开关电源的转换效率，评估开关电源的能量利用程度。
7.温度测试：测试开关电源在额定工作条件下的温度，查看开关电源的散热性能。
8.绝缘电阻测试：测试开关电源的绝缘电阻，确保产品的安全性。
四、测试实施要点1.准备工作：确保测试设备的准确性和可用性，校准测试设备。
2.测试环境：确保测试环境的稳定性，包括供电稳定、温度控制和噪声控制。
3.测试顺序：按照测试项目的顺序进行测试，先进行输入电压范围测试，再进行其他项目的测试。
4.测试参数：根据产品标准和要求，设定测试参数，例如输入电压、负载电流等。
5.测试样本选择：根据抽样原则，选择测试样本进行测试。
样本的选择应该具有代表性，并覆盖产品的不同批次和型号。
6.测试记录：记录测试过程中的测试数据和结果，并进行详细的分析和总结。

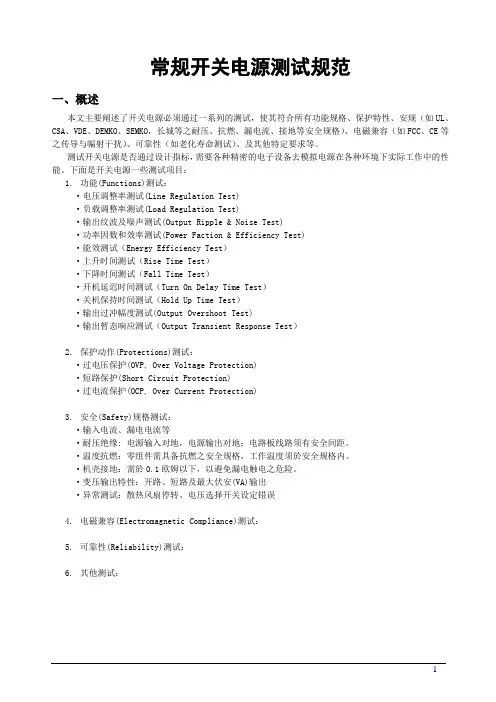

(完整版)常规开关电源测试规范
常规开关电源测试规范一、概述本文主要阐述了开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。
测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。
下面是开关电源一些测试项目：1.功能(Functions)测试：·电压调整率测试(Line Regulation Test)·负载调整率测试(Load Regulation Test)·输出纹波及噪声测试(Output Ripple & Noise Test)·功率因数和效率测试(Power Faction & Efficiency Test)·能效测试（Energy Efficiency Test）·上升时间测试（Rise Time Test）·下降时间测试（Fall Time Test）·开机延迟时间测试（Turn On Delay Time Test）·关机保持时间测试（Hold Up Time Test）·输出过冲幅度测试(Output Overshoot Test)·输出暂态响应测试（Output Transient Response Test）2.保护动作(Protections)测试：·过电压保护(OVP, Over Voltage Protection)·短路保护(Short Circuit Protection)·过电流保护(OCP, Over Current Protection)3.安全(Safety)规格测试：·输入电流、漏电电流等·耐压绝缘: 电源输入对地，电源输出对地；电路板线路须有安全间距。
开关电源测试项目以及方法
开关电源测试项目以及方法开关电源作为现代电子技术必备的一种电源，具有效率高、体积小、可升降压、可输出负压等诸多优点。
但是实际使用过程中，很多设计人员忽略了开关电源的测试项目，或者对测试项目不了解，导致很多电源产品设计出来以后不符规范、或者功能、性能、寿命不达标，需重新设计。
今天，小编就以测试工程师的角度，汇总一下开关电源所需要的测试项目以及测试规范。
开关电源作为现代电子技术必备的一种电源，具有效率高、体积小、可升降压、可输出负压等诸多优点。
但是实际使用过程中，很多设计人员忽略了开关电源的测试项目，或者对测试项目不了解，导致很多电源产品设计出来以后不符规范、或者功能、性能、寿命不达标，需重新设计。
今天，小编就以测试工程师的角度，汇总一下开关电源所需要的测试项目以及测试规范。
一、测试项目汇总以下是作者统计的20项测试内容，部分公司的规范可能比下表更多:二、测试项目以及方法1. 功率因数和效率测试1) 目的功率因数和效率都是指电源的利用率，但区别还是很大的：(1) 计算方式：功率因数是指输入的视在功率与输入有功功率之比，效率是指输入有功功率和输出有功功率之比；(2) 承担者：功率因数损耗一般是由电力部门承担，效率一般是由用户承担。
这两种指标是衡量开关电源质量的主要参数。
2) 使用仪器输入电源、电子负载、功率表、数字式电压表。
3) 测试方法(1) 依规格设定测试条件: 输入电压, 频率和输出负载；(2) 从功率计读取输入功率Pin值和功率因数 PF 值, 并读取输出电压, 计算输出功率Pout；(3) 效率=Pout / Pin*100%。
图1 功率因数和效率测试示意图2. 能效测试1) 目的能效就是电子设备在各个工况条件下的效率之和的平均值，其意义更加接近用户实际使用的真实能耗。
其定义为：空载、25%、50%、75%、100%负载时的效率，然后总和除4。
2) 使用仪器输入电源、电子负载、功率表、数字式电压表。
开关电源测试项目
开关电源测试项目1. 引言开关电源是现代电子设备中常见的电源供应方式。
在产品研发和生产过程中，对开关电源的性能进行测试十分必要。
本文档将介绍开关电源测试项目的相关内容，包括测试目的、测试方法和测试参数。
2. 测试目的开关电源测试的目的在于验证电源的性能和可靠性。
通过测试可以确保电源在工作时能够稳定输出所需的电压和电流，并符合设计规格。
同时，测试还可以发现电源在过载、过温、短路等异常情况下的保护机制是否正常工作，确保电源在故障发生时能够自动断电，以保护其他电子设备和操作人员的安全。
3. 测试方法3.1 设备准备在进行开关电源测试之前，需要准备以下测试设备和工具：•示波器：用于测量开关电源的输出波形和电压稳定性。
•电子负载：用于模拟负载情况，测试电源的负载能力。
•温度计：用于测试电源在不同温度条件下的工作情况。
•直流电源：用于为被测试的开关电源供电。
•串口线/USB线：用于与开关电源进行通信和控制。
•计算机：用于记录和分析测试数据。
3.2 测试参数设置在进行测试之前，需要根据开关电源的设计规格，设置相应的测试参数。
常见的测试参数包括：•输出电压：根据产品要求设置输出电压的测量范围和精度。
•输出电流：根据产品要求设置输出电流的测量范围和精度。
•稳定性：根据产品要求设置输出电压和电流的稳定性要求。
•负载能力：设置不同负载条件下的电流和电压变化要求。
•温度范围：测试电源在不同温度条件下的输出变化和保护机制。
3.3 测试过程1.连接测试设备：将示波器、电子负载、温度计等设备连接到被测试的开关电源上，并确认连接正常。
2.设置测试参数：根据3.2节所述的测试参数设置要求，将测试设备和开关电源进行参数调整和校准。
3.开始测试：通过控制计算机与开关电源进行通信，启动测试程序，并记录相应的测试数据。
4.分析测试结果：使用计算机工具对测试数据进行分析和比较，判断开关电源是否符合设计规格和性能要求。
5.故障测试：测试电源在过载、过温、短路等异常情况下的保护机制是否正常工作，并记录相应的行为和保护时间。
电源常规测试项目
电源常规测试项目开关电源常规测试项目一目录1、功率因素和效率测试2、平均效率测试3、输入电流测试4、浪涌电流测试5、电压调整率测试6、负载调整率测试7、输入缓慢变动测试8、纹波及噪声测试9、上升时间测试10、下降时间测试11、开机延迟时间测试12、关机维持时间测试13、输出过冲幅度测试14、输出暂态响应测试15、过流保护测试16、短路保护测试17、过压保护测试18、重轻载变化测试19、输入电压变动测试20、电源开关循环测试21、元件温升测试22、高温操作测试23、高温高湿储存测试24、低温操作测试25、低温储存测试26、低温启动测试27、温度循环测试28、冷热冲击测试29、绝缘耐压测试30、跌落测试31、绝缘阻抗测试32、额定电压输出电流测试1、POWERFACTOR&EFFICIENCYTEST、功率因素和效率测试一、目的:测试S。
M。
P。
S。
的功率因素POWERFACTOR,效率EFFICIENCY(规格依客户要求设计)。
二。
使用仪器设备:(1)。
ACSOURCE、交流电源;(2)。
ELECTRONICLOAD、电子负载;(3)。
DIGITALVOLTAGEMETER(DVM)、数字式电压表;(4)。
ACPOWERMETER、功率表;三。
测试条件:四、测试方法:(1)。
依规格设定测试条件:输入电压,频率和输出负载。
(2)。
从POWERMETER读取PinandPF值,并读取输出电压,计算Pout。
(3)。
功率因素=PIN、(VinIin),效率=Pout、Pin100%；五。
测试回路图:2、ENERGYEFFICIENCYTEST、能效测试一、目的:测试S。
M。
P。
S。
能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义)。
二。
使用仪器设备:(1)。
ACSOURCE、交流电源;(2)。
ELECTRONICLOAD、电子负载;(3)。
ACPOWERMETER、功率表;三。
测试条件:(1)。
开关电源测试规范基本电性部分资料讲解
化时输出电压稳定度符合设计要求.
2.
测试环境条件：25℃(室温)或产品规定环境温度;
3. 测试条件：A.输入电压为额定规定输入电压范围；
再从100%跳变到
B.输出负载电流从10%跳变到100% ，
率
10%，跳变周期20mS,占空比50%，电流爬升/下降斜
0.2A/uS。
量测仪器：1. AC Source 2.电子负载 3. 示波器
注意事项：
A. 测试示波器使用带宽20M,探头10，探头地线长度＜12CM；
B.在测量端并联两个电容，分别为10UF电解电容和0.1UF高频电容
第十九页，共29页。
14、输出纹波及噪声
目的：确保产品输出电压纹波及噪声在规格范围内符合设计要求
测试环境条件：25℃(室温)或产品规定环境温度;
目的：确保量测产品由于输入电压变化而计算各组输出电压稳定度符合 要求.
测试环境条件：25℃(室温)或产品规定环境温度;
测试条件：A. 输入电压为额定标称电压，最大电压和最小电压.
B .输出负载为产品规定的额定满载和空载。
4. 量测仪器： 2、AC Source 3.电子负载；
开关电源的测试项目
一、 基本电性能测试 二、环境可靠性测试 三、 元件降额测试 四、安全性能测试
第二页，共29页。
一、 基本电性能测试
•
测试目的：确保产品电气性能设计符合预先设计所需的要求。
•
试验环境温度：15℃~35℃；相对湿度：45%~75%；大气压力：86~106kPa。
•
输入电压标示定义
•
当输入电压标示为100V~240V时，则测试电压低端取90V/60Hz；测试电压高端取
开关电源电气性能测试规范
开关电源电气性能测试规范1. 引言开关电源是现代电子设备中常用的电源供应器件，它广泛应用于计算机、通信设备、工业控制以及各种电子产品中。
为了保证开关电源的正常运行和安全性能，对其进行电气性能测试是非常重要的。
本文档旨在提供开关电源电气性能测试规范，确保测试的准确性和一致性。
该规范适用于各种类型和功率范围的开关电源。
2. 测试项目开关电源的电气性能测试包括以下主要项目：2.1 输入特性在输入电压、频率、电流等方面进行测试，以确保开关电源在不同输入条件下工作正常。
2.2 输出特性在输出电压、电流、纹波等方面进行测试，以评估开关电源的输出稳定性和质量。
2.3 效率测试测试开关电源的转换效率，以评估其能量转换效率和功耗情况。
2.4 过载保护测试开关电源在过载状态下的保护能力，确定其过载保护触发点和保护时间。
2.5 脉冲测试测试开关电源在输入和输出瞬态负载变化时的响应能力，以评估其稳定性和响应时间。
2.6 电源压降测试开关电源在负载变化时的输出电压变化情况，以评估其稳定性和电压恢复时间。
3. 测试设备和仪器进行开关电源电气性能测试需要以下设备和仪器：•直流电源供应器•交流电源模拟器•电流负载模块•示波器•多用途电力仪表•温湿度计4. 测试方法按照以下步骤进行开关电源电气性能测试：4.1 系统准备连接所需的测试设备和仪器，并确保其正常工作。
根据开关电源的输入和输出要求，调整直流电源供应器和交流电源模拟器的参数。
4.2 输入特性测试设置输入电压和频率，通过直流电源供应器或交流电源模拟器提供输入电源，并使用多用途电力仪表测量输入电压、电流和频率等参数。
4.3 输出特性测试连接开关电源的输出端口到电流负载模块，根据要求设置电流负载。
使用示波器和多用途电力仪表测量输出电压、电流、纹波等参数。
4.4 效率测试根据开关电源的负载要求，设置合适的输出负载。
通过测量输入功率和输出功率，计算开关电源的转换效率。
4.5 过载保护测试逐渐增加输出负载，直至开关电源触发过载保护。
