焊接工装设计实例介绍.ppt
三、焊接工装的分类
1.按用途分类： 1）装配用工艺装备。2）焊接用工艺装备。 3）装配焊接工艺装备。
2.按应用范围分类： 1）通用焊接工装。2）专用焊接工装。 3）柔性焊接工装。
3.按动力源分类：可分为手动、气动、液压、 电动、磁力、真空等焊接工艺装备。
4.按焊接方法分类：可分为电弧焊工装、电阻 焊工装、钎焊工装、特种焊工装等。
第二节 定位方法及定位器
2.衬套式定位器
第二节 定位方法及定位器
3.定位插销
第二节 定位方法及定位器
四、工件以外圆柱面定位 1.V型块 V形块作为定位元件，不仅安装工件方便，而且 定位对中性好，广泛应用于管子、轴和小直径圆 筒节等圆柱形零件的安装定位。
第二节 定位方法及定位器
2.定位套和半圆孔定位器 V形块作为定位元件，不仅安装工件方便，而 且定位对中性好，广泛应用于管子、轴和小 直径圆筒节等圆柱形零件的安装定位。
第一节 夹紧装置的组成与要求
三、夹紧装置的基本要求 （1）正——夹紧时，不能破坏工件在定位元件上所 获得的正确位置； （2）牢——夹紧力的大小要适当、可靠。夹紧机构 一般要有自锁作用，保证在装配焊接过程中工件不会 松动，又不会使工件产生的变形和表面损伤超出技术 条件的允许范围； （3）快——夹紧装置应操作方便、安全省力，夹紧 迅速，以便减轻劳动强度，缩短辅助时间，提高生产 率； （4）简——结构要力求简单、紧凑，并具有足够的 刚性，使工装具有良好的工艺性和使用性。
二、焊接工装的作用
举例： 在焊接结构生产中，由于焊件的复杂程度不同，纯
焊接时间仅占产品全部加工时间的10%~30%，其 余为备料、装配及辅助工作等时间。对于梁柱结构， 装配与翻转工作时间占总生产工时的30%~50%； 对于圆筒结构，其壁厚16mm 、长度1.5mm的纵缝 自动埋弧焊的焊接时间为8min而其辅助时间为 40min，即焊接时间只占装焊总工时的17% ，在这 种情况下，即使把焊接速度提高1倍（一般很难办 到），也只能提高生产率约10%。如果采用高效率 的焊接工装夹具，使辅助时间减少到20min，那么 劳动生产率就可以提高40%。
焊接工装设计实例介绍说课讲解共104页文档
焊接工装设计实例介绍说课讲解
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人，，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人，，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
焊接结构基本知识PPT94张课件
• 由于钢材的弹性模量比铸铁高，在保证相同刚 度条件下焊接机身比铸铁机身的自重轻很多。
• 因此焊接机身可以满足切削加工时的刚度要求。
3）减震性问题
• 机身的减震性不仅取决于选用的材料，而且 还与结构本身有关；
• 可以分为材料减震性和结构减震性两个方 面；
• 焊接机身钢质材料的减震性低于铸铁； • 因此，必须从结构上采取措施以保证焊接机
情况变得比较复杂。 • 焊接梁主要应用于载荷和跨度都比较大的场合； • 焊接梁多由翼板及一块腹板组成工字型； • 或由翼板和两块腹板组成箱形； • 故又称为工字梁或箱形梁，如图1-6所示。
图1-6 焊接梁结构简图
a)工字形梁 b)箱形梁 1-腹板 2-翼板 3-竖加强板 4-水平加强
板 5-翼缘焊缝
• 并在双层壁板间设置加强筋以提高焊接箱 体的整体刚度。
能力知识点2 压力容器焊接结构
• 压力容器定义： • 是指最高工作压力P≥0.1MPa， • 容积大于或等于25L， • 工作介质为气体、液化气体或最高工作温度高于
等于标准沸点的液体的容器。
• 应用：它主要用于石油化工、能源工业、科研和 军事工业等方面；同时在民用工业领域也得到广 泛应用，如煤气或液化石油气罐、各种蓄能器、 换热器、分离器以及大型管道工程等。
定，
• 最后制定出工艺文件及质量保证文件。
• （2）物质准备
• 根据产品加工和生产工艺的要求，
• 订购原材料、焊接材料以及其他辅助材 料，
• 并对生产中的焊接工艺设备、其他生产设 备和工夹量具，进行购置、设计、制造或 维修。
2．材料加工工艺
• 焊接结构零件绝大多数是以金属轧制材料 为坯料，
• 所以在装配前必须按照工艺要求对制造焊 接结构的材料进行一系列的加工。
• 因此焊接机身可以满足切削加工时的刚度要求。
3）减震性问题
• 机身的减震性不仅取决于选用的材料，而且 还与结构本身有关；
• 可以分为材料减震性和结构减震性两个方 面；
• 焊接机身钢质材料的减震性低于铸铁； • 因此，必须从结构上采取措施以保证焊接机
情况变得比较复杂。 • 焊接梁主要应用于载荷和跨度都比较大的场合； • 焊接梁多由翼板及一块腹板组成工字型； • 或由翼板和两块腹板组成箱形； • 故又称为工字梁或箱形梁，如图1-6所示。
图1-6 焊接梁结构简图
a)工字形梁 b)箱形梁 1-腹板 2-翼板 3-竖加强板 4-水平加强
板 5-翼缘焊缝
• 并在双层壁板间设置加强筋以提高焊接箱 体的整体刚度。
能力知识点2 压力容器焊接结构
• 压力容器定义： • 是指最高工作压力P≥0.1MPa， • 容积大于或等于25L， • 工作介质为气体、液化气体或最高工作温度高于
等于标准沸点的液体的容器。
• 应用：它主要用于石油化工、能源工业、科研和 军事工业等方面；同时在民用工业领域也得到广 泛应用，如煤气或液化石油气罐、各种蓄能器、 换热器、分离器以及大型管道工程等。
定，
• 最后制定出工艺文件及质量保证文件。
• （2）物质准备
• 根据产品加工和生产工艺的要求，
• 订购原材料、焊接材料以及其他辅助材 料，
• 并对生产中的焊接工艺设备、其他生产设 备和工夹量具，进行购置、设计、制造或 维修。
2．材料加工工艺
• 焊接结构零件绝大多数是以金属轧制材料 为坯料，
• 所以在装配前必须按照工艺要求对制造焊 接结构的材料进行一系列的加工。

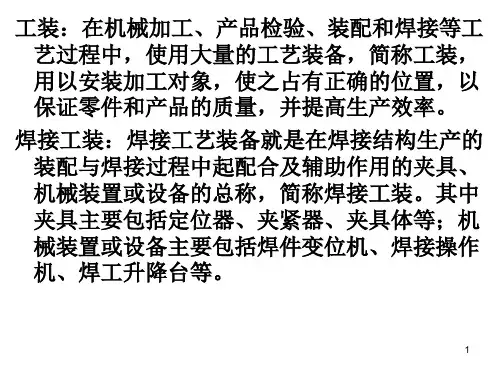

焊接工装设计PPT课件
3
二. 焊接工装的分类 ： 焊接结构种类繁多，形状尺寸各异，生产工艺过程
和要求也各不相同，相应的工艺装备在形式、工作原 理及技术要求上也有很大差别。 (1) 装配用工艺装备 这类工装主要任务是按产品图样 和工艺上的要求，把焊件中各零件或部件的相互位置 准确地固定下来，只进行定位焊，而不完成整个焊接 工作。这类工装通常称为装配定位焊夹具,也叫暂焊 夹具，它包括各种定位器、压夹器、推拉装置、组合 夹具和装配胎架。 (2) 焊接用工艺装备 这类工装专门用来焊接已点固好 的工件。例如，移动焊机的龙门式、悬臂式、可伸缩 悬臂式、平台式、爬行式等焊接机；移动焊工的升降 台等。
21
四、工件以外圆柱面定位
工件以外圆柱面作为定位基准，也是生产中常见的定
位方式之一，常用的定位器有V形块、定位套和半圆 孔定位器。
1. V形块
V形块作为定位元件，不仅安装工件方便，而且定
位对中性好，广泛应用于管子、轴和小直径圆筒节等 圆柱形零件的安装定位。
标准V形块：p12图1-18
V形块在夹具体上调整好位置后用螺钉紧固并配作两
工序基准：工序图上用来确定本工序所加工表面加工 后的尺寸、形状和位置的基准。
定位基准：零件在夹具中定位时所依据的点、线、面。
11
测量基准：在加工装配过程中用以检查零件位置 或工艺尺寸所依据的点、线、面。
实践中：工件在夹具中的定位，是通过工件 上的定位基准与定位器的工件表面接触或配合 来实现的。在设计夹具时首先应根据工件的形 状选择合理的基准，尽量选用零件粗糙度适宜 的面作为基准，工件上被选作定位基准的表面 常有平面、外圆柱面、圆孔、圆锥面、型面等， 定位方法和定位器的具体结构应与之相适应。
9
第二节 定位方法及定位器
二. 焊接工装的分类 ： 焊接结构种类繁多，形状尺寸各异，生产工艺过程
和要求也各不相同，相应的工艺装备在形式、工作原 理及技术要求上也有很大差别。 (1) 装配用工艺装备 这类工装主要任务是按产品图样 和工艺上的要求，把焊件中各零件或部件的相互位置 准确地固定下来，只进行定位焊，而不完成整个焊接 工作。这类工装通常称为装配定位焊夹具,也叫暂焊 夹具，它包括各种定位器、压夹器、推拉装置、组合 夹具和装配胎架。 (2) 焊接用工艺装备 这类工装专门用来焊接已点固好 的工件。例如，移动焊机的龙门式、悬臂式、可伸缩 悬臂式、平台式、爬行式等焊接机；移动焊工的升降 台等。
21
四、工件以外圆柱面定位
工件以外圆柱面作为定位基准，也是生产中常见的定
位方式之一，常用的定位器有V形块、定位套和半圆 孔定位器。
1. V形块
V形块作为定位元件，不仅安装工件方便，而且定
位对中性好，广泛应用于管子、轴和小直径圆筒节等 圆柱形零件的安装定位。
标准V形块：p12图1-18
V形块在夹具体上调整好位置后用螺钉紧固并配作两
工序基准：工序图上用来确定本工序所加工表面加工 后的尺寸、形状和位置的基准。
定位基准：零件在夹具中定位时所依据的点、线、面。
11
测量基准：在加工装配过程中用以检查零件位置 或工艺尺寸所依据的点、线、面。
实践中：工件在夹具中的定位，是通过工件 上的定位基准与定位器的工件表面接触或配合 来实现的。在设计夹具时首先应根据工件的形 状选择合理的基准，尽量选用零件粗糙度适宜 的面作为基准，工件上被选作定位基准的表面 常有平面、外圆柱面、圆孔、圆锥面、型面等， 定位方法和定位器的具体结构应与之相适应。
9
第二节 定位方法及定位器
