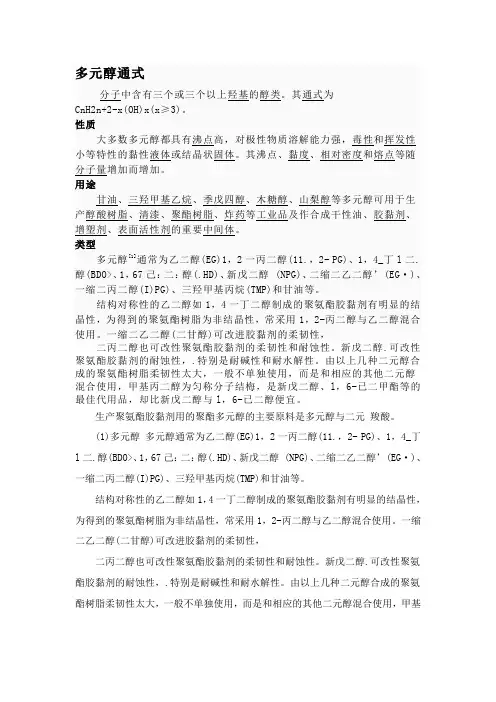

多元醇简介
聚氨酯胶黏剂的耐蚀性，.特别是耐碱性和耐水解性。
由以上几种二元醇合成的聚氨酯树脂柔韧性太大，一般不单独使用，而是和相应的其他二元醇混合使用，甲基丙二醇为匀称分子结梅，是新戊二醇、l，6-已二甲酯等的最佳代用品，却比新戊二醇与l，6-已二醇便宜。
生产聚氨酯胶黏剂用的聚酯多元醇的主要原料是多元醇与二元羧酸。
(1)多元醇多元醇通常为乙二醇(EG)1，2一丙二醇(11.，2- PG)、1，4_丁l二.醇(BDO>、1，67己：二：醇(.HD)、新戊二醇 (NPG)、二缩二乙二醇’(EG·)、一缩二丙二醇(I)PG)、三羟甲基丙烷(TMP)和甘油等。
结构对称性的乙二醇如1，4一丁二醇制成的聚氨酯胶黏剂有明显的结晶性，为得到的聚氨酯树脂为非结晶性，常采用1，2-丙二醇与乙二醇混合使用。
一缩二乙二醇(二甘醇)可改进胶黏剂的柔韧性，二丙二醇也可改性聚氨酯胶黏剂的柔韧性和耐蚀性。
新戊二醇.可改性聚氨酯胶黏剂的耐蚀性，.特别是耐碱性和耐水解性。
由以上几种二元醇合成的聚氨酯树脂柔韧性太大，一般不单独使用，而是和相应的其他二元醇混合使用，甲基丙二醇为匀称分子结梅，是新戊二醇、l，6-已二甲酯等的最佳代用品，却比新戊二醇与l，6-已二醇便宜。
多元醇型非离子表面活性剂多元醇型非离子表面活性剂是指由含有多个羟基的多元醇与脂肪酸进行酯化而生成的酯类；此外，还包括由带有-NH2或-NH基的氨基醇，以及带有-CH0基的糖类与脂肪酸或酯进行反应制得的非离子表面活性剂。
由于它们在性质上很相似，故统称之为多元醇型非离子表面活性剂。
这类表面活性剂具有良好的乳化性能和对皮肤的滋润性能，故常用于化妆品和纤维油剂的生产中。
聚酯多元醇聚酯多元醇，有机物，通常是由有机二元羧酸(酸酐或酯)与多元醇(包括二醇)缩合（或酯交换）或由内酯与多元醇聚合而成。
二元酸有苯二甲酸或苯二甲酸酐或其酯、己二酸、卤代苯二甲酸等。
多元醇有乙二醇、丙二醇、一缩二乙二醇、三羟甲基丙烷、季戊四醇等。
不同品种的聚酯多元醇由于种类不同或制备工艺不一样，性质也不一样，对于聚酯多元醇比较重要的几个指标是羟值、酸值、水分、粘度、分子量、密度以及色度等。
聚酯多元醇的特性及用途：聚酯型聚氨酯因分子内含有较多的酯基、氨基等极性基团，内聚强度和附着力强，具有较高的强度、耐磨性。
聚醚多元醇聚醚多元醇（简称聚醚）是由起始剂（含活性氢基团的化合物）与环氧乙烷（EO）、环氧丙烷（PO）、环氧丁烷（BO）等在催化剂存在下经加聚反应制得。
聚醚产量最大者为以甘油（丙三醇）作起始剂和环氧化物（一般是PO与EO并用），通过改变PO和EO的加料方式（混合加或分开加）、加量比、加料次序等条件，生产出各种通用的聚醚多元醇。
主要特性聚醚多元醇[1]是端羟基的低聚物，主链上的羟基由醚键连接，是以低分子量多元醇、多元胺或含活泼氢的化合物为起始剂，-与氧化烯烃在催化剂作用下开环聚合而成。
氧化烯烃主要是氧化丙烯(环氧丙烷)，氧化乙烯(环氧乙烷)，其中以环氧丙烷最为重要。
多元醇起始剂有丙二醇、乙二醇等二元醇，甘油三羟甲基丙烷等三元醇及季戊、四醇、木糖醇、山梨醇、蔗糖等多元醇;胺类起始剂为二乙胺、二乙烯三胺等。
聚醚一般常用分子量为、800～‘2000的丙二醇聚醚、分子量为400～4000的三羟甲基丙烷聚醚和端羟基的聚四氢呋喃：作为胶黏剂用的聚醚树脂应去掉聚合时残留下来的碱性催化剂，因为它们能催化异氰酸酯二聚，影响胶黏剂的质量。
通常用酸来中和。
使聚醚呈微弱酸性(不影响聚氨酯的反应)。
制备聚氨酯胶黏剂所用的聚醚要求较为严格，除羟值，酸值外;要求.含钾、钠离子量应少于10。
含水量小于0.05%;否则有可能产生凝胶。
用聚醚树脂配制的聚氨酯胶黏剂具有良好的耐水性，抗冲击性和低温性。
根据起始剂所含活性原子的数目可制得不同官能度的聚醚多元醇，在聚氨酯胶黏剂制备中最常用的聚醚是聚氧化丙烯二醇和聚氧化丙烯三醇，另外还有聚四氢呋喃二醇。
主要用途聚醚多元醇装桶1、作低泡沫洗涤剂或消泡剂L61、L64、F68用于配制低泡、高去污力合成洗涤剂；L61、L81在造纸或发酵工业中用作消泡剂；F68 在人工心肺机血液循环时用作消泡剂，防止空气进入。
2、聚醚毒性很低，常用作药物赋形剂和乳化剂；在口腔、鼻喷雾剂、眼、耳滴剂和洗发剂中都经常使用。
3、聚醚是有效的润湿剂，可用于织物的染色、照相显影和电镀的酸性浴中，在糖厂使用F68，由于水的渗透性增加，可获得更多的糖分。
4、聚醚是有用的抗静电剂，L44可对合成纤维提供持久的静电防护作用。
5、聚醚在乳状液涂料中作分散剂。
F68在醋酸乙烯乳液聚合时作乳化剂。
L62、L64可作农药乳化剂，在金属切削和磨削中作冷却剂和润滑剂。
在橡胶硫化时作润滑剂。
6、聚醚可用作原油破乳剂，L64、F68能有效地防止输油管道中硬垢的形成,以及用于次级油的回收。
7、聚醚可用作造纸助剂，F68能有效地提高铜版纸的质量。
8、F38可用作乳化剂、润湿剂、消泡剂、破乳剂、分散剂、抗静电剂、除尘剂、粘度调节剂、控泡剂、匀染剂、胶凝剂等，用于生产农用化学药品、化妆品、药品；还用于金属加工净洗、纸浆和造纸工业、纺织品加工（纺织、整理、染色、柔软整理）、水质处理；也用作漂清助剂。
聚醚多元醇的制备应用聚醚多元醇系列产品主要用于制备硬质聚氨酯泡沫塑料，广泛应用于冰箱、冰柜、冷藏车、隔热板、管道保温等领域。
制得的产品导热系数低，尺寸稳定好，也是配制组合聚醚的重要原料。
聚醚多元醇的生产在聚氨酯工业中，主要用于聚氨酯泡沫塑料，主要品种有聚氧化丙烯多元醇和聚四氢呋喃醚多元醇等。
主要原料使用三类原料，有机氧化物和呋喃类环状化合物等；起始剂；催化剂有机氧化物和呋喃类环状化合物等--环氧丙烷、环氧乙烷、环氧氯丙烷、四氢呋喃等；起始剂--含羟基的低分子化合物和含氨基或含羟基、氨基的低分子化合物。
常用的有丙二醇、甘油、三羟甲基丙烷、乙二胺季戊四醇、木糖醇、三乙烯二胺、山梨醇、蔗糖、双酚A、双酚S、三（2-羟乙基）异氰酸酯、甲苯二胺等；使用芳香族或杂环系多元醇或多元胺起始剂时，会在聚醚多元醇结构中引入上述结构，它能使生成的聚氨酯材料具有较好的尺寸稳定性，耐热、耐燃。
这类起始剂常用的有双酚A、双酚S、三（2-羟乙基）异氰酸酯、甲苯二胺等。
起始剂品种的变化，可以合成不同官能度、不同化学结构和不同功能的聚醚多元醇，以适应聚氨酯制品的多样性变化和性能要求。
催化剂--阴离子型、阳离子型、金属络合型，聚氨酯工业中常用的是阴离子型催化剂的碱金属氢氧化物和阳离子催化剂的路易斯酸。
前者用于制备低分子量的普通聚醚多元醇，后者用于制高分子量的聚醚多元醇及四氢呋喃开环共聚合特种聚醚多元醇。
金属类络合催化剂用于合成超高分子量的聚醚多元醇，聚氨酯用聚醚多元醇的合成仅有少量应用。
最常是氢氧化钾。
聚醚多元醇的反应机理原料的预处理--通常先将起始剂和催化剂进行预混合，生成金属金属烃氧化物，经真空脱水后加到反应釜中。
开环聚合反应--该反应为放热反应，必须及时移走反应热；为防止氧化反应，反应前必须通入干燥氮气。
后处理工序--主要包括中和、吸附、脱水、过滤、精馏等单元。
常用聚醚多元醇的种类聚氧化丙烯二醇聚氧化丙烯二醇又称聚丙二醇（polyoxypropylene glycol，简称PPG），其制备是在内衬玻璃或不锈钢反应釜中完成的。
将起始剂（1，2-丙二醇或一缩二丙二醇）和催化剂（氢氧化钾）的混合物加入制备催化剂的釜内，加热升温至80~100℃，在真空下除去催化剂中的溶剂，以便促使醇化物的生成。
然后将催化剂转入反应釜中，加热升温至90~120℃，在此温度下将环氧丙烷加入釜中，使釜内压力保持0.07~0.35MPa。
在此温度和压力下，环氧丙烷进行连续聚合，直至到在一定的分子量。
负压下状态下，蒸出残存的环氧丙烷单体后，将聚醚混合物转入中和釜，用酸性物质进行中和，然后经过滤、精制、加入稳定剂得到产品。
聚四氢呋喃二醇聚四氢呋喃二醇（polytetrahydrofuran glycol，简称PTHF）或聚氧四亚甲基二醇（polyoxytetramethylene glycol，简称PIG、PTMEG、PTMG、PTMO）是由四氢呋喃在阳离子催化剂存在下开环聚合制成的。
生产工艺：在反应釜中加入四氢呋喃，温度降到-5℃以下，于强烈搅拌下滴加发烟硫酸催化剂，保持反应物料低温，搅拌下加入定量的水，升温至70~90℃，蒸出未反应的四氢呋喃单体，经静置分层、中和、过滤、抽真空等工序后，制得聚四氢呋喃二醇。
聚四氢呋喃二醇价格较高，一般用于制备高性能的聚氨酯材料，其制品具有优秀的耐低温、耐水、耐油、耐磨以及耐霉菌等性能。
四氢呋喃-氧化丙烯共聚二醇四氢呋喃-氧化丙烯共聚二醇（tetrahydrofuranoxide propylene copolymer glycol）是由四氢呋喃与环氧丙烷在路易氏酸的催化作用下开环聚合，经中和、水洗、脱水以及过滤等工序制得。
结构式如下：四氢呋喃-氧化丙烯共聚二醇的产品规格见表3-28。
该共聚醚成本比纯聚四氢呋喃二醇便宜，而其制品性能近似于PTMG，特别适用于制造耐低温聚氨酯材料（耐寒可达-200℃）。
特种聚醚多元醇4.1活性聚醚多元醇使用伯羟基或使用氨基取代普通聚醚端基的仲羟基，由此推出了冷熟化工艺、反应注射成型以及自结皮泡沫体、高回弹等新品种。
4.2 阻燃型聚醚多元醇将阻燃分子通过化学反应进入聚合物分子链，使阻燃性能持久。
通常有三种方法①使用含阻燃元素的化合物作为起始剂，如三氯氧磷、五氧化二锑、四羟甲基氯化磷及许多低分子量的磷酸酯等，与普通低分子多元醇反应，再与氧化丙烯、氧化乙烯进行开环聚合。
②使用含卤素的环氧化合物单体为原料进行开环聚合。
③同时使用含卤素的环氧化合物单体和含磷、锑等化合物与起始剂混合物进行开环聚合，生成复合型聚醚多元醇。
4.3 接枝型聚醚多元醇基本以普通或高活性聚醚多元醇为母体，或以含不饱和键聚醚多元醇为母体，与乙烯基单体化合物进行一步共聚或二步共聚反应而生成，然后转到精致容器除去未反应的单体，加入稳定剂得到产品。
4.4 聚四氢呋喃多元醇用于制备高性能的聚氨酯纤维、热塑胶、合成革等制品。
4.5杂环改性聚醚多元醇聚合物体系中引入芳环或杂环。
贮存与毒性聚醚多元醇用的容器可用钢、铝、聚乙烯或聚丙烯制造。
贮存温度不应超过70℃，为防止吸湿和氧化，建议容器充氮气。
聚醚多元醇产品一般用清洁、干燥、密封、无泄漏的镀锌铁桶包装。
贮存时防止日晒、雨淋、远离火源。
不受可燃性液体贮存规则的限制，但应避免进入地下水或地表水，因其不易被生物降解。
一般中性聚醚多元醇摄入口腔或与皮肤、眼睛、黏膜接触的毒性可以忽略，故使用中不必有个人防护措施。
胺基聚醚多元醇因其碱性会刺激皮肤和眼睛，故操作时要戴安全镜和手套等防护用品。
聚醚多元醇的简单概述
聚醚多元醇的简单概述聚醚多元醇(简称聚醚)是由起始剂(含活性氢基团的化合物如乙二醇、丙三醇、季戊四醇、乙二胺等)与环氧乙烷(EO)、环氧丙烷(PO)等在催化剂存在下经加聚反应制得。
一般常温下为液体，凝固点较低，低温流动性很好。
低毒或无毒，部分品种可用于医用或食品行业。
可燃，但非易燃易爆品。
是聚氨酯工业的基础原料之一。
按照用途来区分，一般分为：1、软泡聚醚，一般为聚氧化丙烯二醇或三醇，以丙二醇或二乙二醇为起始剂，环氧丙烷开环聚合而成，用量最大的有：聚醚210，分子量1000，2官能度，丙二醇起始剂，聚醚220，分子量2000，2官能度，丙二醇起始剂聚醚330，分子量3000，3官能度，甘油起始剂以上三种聚醚在聚氨酯软泡行业用量很大，也可以用于聚氨酯胶黏剂和弹性体的生产中。
2、硬泡聚醚，一般为聚氧化丙烯四醇或者六醇，以季戊四醇、乙二胺、蔗糖、山梨醇等为起始剂，官能度较高，反应活性比软泡聚醚高很多，用量较大的品种有：聚醚403，分子量300，乙二胺起始剂，4官能度，聚醚4110，蔗糖起始剂，聚醚635，山梨醇起始剂，聚氨酯硬泡大量使用于家电保温、建筑外墙保温、大型冷库建设等，用量很大，但上海静安大火让大家对聚氨酯硬泡阻燃性的要求大大提高。
这类聚醚生产相对简单，国内市场鱼龙混杂，市场价格比软泡聚醚稍低。
软泡和硬泡聚醚的国内生产厂家相对集中，因其主要材料环氧丙烷和环氧乙烷的主要来自山东和进口货源。
主要生产商：上海高桥石化、南京钟山石化、山东东大、山东德信联邦、天津三石化、抚顺佳化、中海壳牌、南京锦湖等。
3、特种聚醚3.1 接枝聚醚，聚合物多元醇，POP乳白色或者乳黄色，一般用来生产密度低而承载性高的泡沫，回弹性好。
目前在高铁无砟轨道树脂上使用较多。
近几年在国内发展起来，具体运用还有待继续拓展，未来预计会替代部分硬泡聚醚，对硬泡制品的力学和结构性能有一定提升。
这类聚醚价格比软泡聚醚高1000元/吨左右。
国内生产厂家主要为上海高桥石化、山东东大、德信联邦等。
聚酯多元醇
聚酯多元醇介绍聚酯多元醇，有机物，通常是由有机二元羧酸（酸酐或酯）与多元醇（包括二醇）缩合（或酯交换）或由内酯与多元醇聚合而成。
二元酸有苯二甲酸或苯二甲酸酐或其酯、己二酸、卤代苯二甲酸等。
多元醇有乙二醇、丙二醇、一缩二乙二醇、三羟甲基丙烷、季戊四醇等。
不同品种的聚酯多元醇由于种类不同或制备工艺不一样，性质也不一样，对于聚酯多元醇比较重要的几个指标是羟值、酸值、水分、粘度、分子量、密度以及色度等。
聚酯多元醇的特性及用途：聚酯型聚氨酯因分子内含有较多的酯基、氨基等极性基团，内聚强度和附着力强，具有较高的强度、耐磨性。
简介聚酯多元醇，有机物，英文名：polyester polyol成分聚酯多元醇通常是由有机二元羧酸(酸酐或酯)与多元醇(包括二元醇)缩合（或酯交换）或由内酯与多元醇聚合而成。
二元酸有苯二甲酸或苯二甲酸酐或其酯、己二酸、卤代苯二甲酸等。
多元醇有乙二醇、丙二醇、一缩二乙二醇、三羟甲基丙烷、季戊四醇、1，4-丙二醇等。
硬质聚氨酯泡沫塑料所用的聚酯以芳香族聚酯多元醇居多。
涂料用聚酯树脂（分子量2000-5000）主要以新戊二醇和间、对苯二甲酸等。
弹性聚氨酯材料最常用的聚酯多元醇是由己二酸与乙二醇缩合制得，可加入少量三元醇如三羟甲基丙烷替代部分二醇制得轻度支化的聚酯，其相对分子质量为2000左右。
软泡用聚酯多元醇是相对分子质量较低的线性或轻度支化的端羟基饱和聚酯。
制备聚酯的制备采用间歇法，多元醇与二元酸或酸酐在140～200℃进行酯化和缩聚反应，常压蒸除生成的水、甲醇，在反应后期减压除去水，使反应向生成低酸值聚酯多元醇的方向进行。
也可持续通入氮气等惰性气体以带出水，也可以加入甲苯、二甲苯等，回流时用分水器将生成的水缓慢带出。
不同品种的聚酯多元醇由于种类不同或制备工艺不一样，性质也不一样，对于聚酯多元醇比较重要的几个指标是羟值、酸值、水分、粘度、分子量、密度以及色度等。
比如金陵石化公司塑料厂研究所研制的一种苯酐聚酯多元醇的羟值为360～400mgKOH/g，酸值≤2.0 mgKOH/g，水分≤0.1%，粘度≤4000 mPa·s。
多元醇
聚氨酯胶黏剂的耐蚀性，.特别是耐碱性和耐水解性。
由以上几种二元醇合成的聚氨酯树脂柔韧性太大，一般不单独使用，而是和相应的其他二元醇混合使用，甲基丙二醇为匀称分子结梅，是新戊二醇、l，6-已二甲酯等的最佳代用品，却比新戊二醇与l，6-已二醇便宜。
生产聚氨酯胶黏剂用的聚酯多元醇的主要原料是多元醇与二元羧酸。
(1)多元醇多元醇通常为乙二醇(EG)1，2一丙二醇(11.，2- PG)、1，4_丁l二.醇(BDO>、1，67己：二：醇(.HD)、新戊二醇 (NPG)、二缩二乙二醇’(EG·)、一缩二丙二醇(I)PG)、三羟甲基丙烷(TMP)和甘油等。
结构对称性的乙二醇如1，4一丁二醇制成的聚氨酯胶黏剂有明显的结晶性，为得到的聚氨酯树脂为非结晶性，常采用1，2-丙二醇与乙二醇混合使用。
一缩二乙二醇(二甘醇)可改进胶黏剂的柔韧性，二丙二醇也可改性聚氨酯胶黏剂的柔韧性和耐蚀性。
新戊二醇.可改性聚氨酯胶黏剂的耐蚀性，.特别是耐碱性和耐水解性。
由以上几种二元醇合成的聚氨酯树脂柔韧性太大，一般不单独使用，而是和相应的其他二元醇混合使用，甲基丙二醇为匀称分子结梅，是新戊二醇、l，6-已二甲酯等的最佳代用品，却比新戊二醇与l，6-已二醇便宜。
多元醇型非离子表面活性剂多元醇型非离子表面活性剂是指由含有多个羟基的多元醇与脂肪酸进行酯化而生成的酯类；此外，还包括由带有-NH2或-NH基的氨基醇，以及带有-CH0基的糖类与脂肪酸或酯进行反应制得的非离子表面活性剂。
由于它们在性质上很相似，故统称之为多元醇型非离子表面活性剂。
这类表面活性剂具有良好的乳化性能和对皮肤的滋润性能，故常用于化妆品和纤维油剂的生产中。
聚酯多元醇聚酯多元醇，有机物，通常是由有机二元羧酸(酸酐或酯)与多元醇(包括二醇)缩合（或酯交换）或由内酯与多元醇聚合而成。
二元酸有苯二甲酸或苯二甲酸酐或其酯、己二酸、卤代苯二甲酸等。
多元醇有乙二醇、丙二醇、一缩二乙二醇、三羟甲基丙烷、季戊四醇等。
多元醇简介
摘要:用于与TDI等二异氰酸酯反应制备多异氰酸酯预聚物的各种多元醇,包括单体多元醇、蓖麻油及其醇解物、多羟基树脂等,可以归纳于“预聚物的多元醇母体”的概念之中。
PU涂料中的“多元醇”,应当明确区分为“预聚物的多元醇母体”与“2KPU涂料的羟基组分”两类。
阐述了多元醇母体在预聚物中的基本作用与注重对多元醇母体进行研究的意义。
关键词:聚氨酯涂料;多异氰酸酯;预聚物;多元醇母体1聚氨酯涂料中的多元醇1.1多异氰酸酯与多异氰酸酯预聚物多异氰酸酯———polyisocyanate是一个多义词,词头poly有“多”、“聚”的意思,所以,“多异氰酸酯”一词,既用来表示具有多个异氰酸基(—NCO)的单体,又用于表示由这些单体经过化学反应制得的相对分子质量较大,基本上没有挥发性而毒性更低,有较高的—NCO官能度,从而具有更好的交联性能的衍生物树脂组分。
因此,PU涂料中的“多异氰酸酯”不仅是指一类化学物质,而且也指一大类工程材料,而其中重要的一类就是“氨基甲酸酯型多异氰酸酯预聚物”。
这类预聚物是由过量的二异氰酸酯单体,如甲苯二异氰酸酯(TDI)与多元醇反应制得的,TDI分子上的部分—NCO基与多元醇的—OH反应,通过氨基甲酸酯键(氨酯键)结合,形成相对分子质量更大的预聚物,TDI分子上未反应的那一部分—NCO基,就成为预聚物的活性交联基因。
该类多异氰酸酯预聚物,是我国目前PU 涂料系列产品中产量最大的异氰酸酯产品。
本文中若无特指,所提及的“预聚物”一词,即是指由TDI与多种多元醇反应制得的氨基甲酸酯型多异氰酸酯预聚物。
1.2多元醇如同“多异氰酸酯”一样,聚氨酯(PU)涂料中的多元醇———polyols也是多义的,它既表示分子中不止一个—OH的单体多元醇,如新戊二醇(NPG)、三羟甲基丙烷(TMP)等,也表示具有多个—OH的聚合物树脂,这是广义的多元醇。
在众多关于聚氨酯树脂以及相关综述性著作里,其中的“聚氨酯涂料”部分中[1-7],“多元醇”的概念,首先是指与多异氰酯交联剂组分配对的羟基组分———多羟基树脂。
低聚物多元醇介绍资料
2、聚醚多元醇
பைடு நூலகம்
国内聚醚多元醇主要由环氧乙烷、环氧丙烷、四氢呋喃单体的开环聚合合成，聚
合体系中除了上述单体外，还存在催化剂（KOH）和起始剂(多元醇或胺)以控制
聚合速率、分子量及其官能度。聚合反应式可用通式表示为：
R
R
base
YHn xCH2 CH
Y CH2 CH O x H n
O
其中YHn为起始机剂，常用的有多元醇（或胺），n为官能度，x为聚合度，R为
低聚物多元醇介绍资料
1、概述
聚氨酯合成用低聚物多元醇（polyol）主要包括聚醚型、聚酯型两大类，它构成 聚氨酯的软段，分子量通常在500～3000之间。不同的聚二醇与二异氰酸酯制备 的PU性能各不相同。一般说来，聚酯型PU比聚醚型PU具有较高的强度和硬度， 这归因于酯基的极性大，内聚能(12.2 kJ／mo1)比醚基的内聚能(4.2kJ／mo1)高 ，软段分子间作用力大，内聚强度较大，机械强度就高,而且酯基和氨基甲酸酯键 间形成的氢键促进了软、硬段间的相混。并且由于酯基的极性作用，与极性基材 的粘附力比聚醚型优良，抗热氧化性也比聚醚型好。为了获得较好的机械性能， 应该采用聚酯作为PU的软段。然而，由于聚醚型PU醚基较易旋转，具有较好的 低温柔顺性，并且聚醚中不存在相对易水解的酯基，其PU比聚酯型耐水解性好， 尤其是其价格具有非常竞争力。
8、聚酯多元醇
采用聚酯多元醇制备的聚氨酯水分散体由于结晶性较高，有利于提高涂膜强度， 但其耐水解性往往不如聚醚型产品，不同种类的聚酯多元醇耐水解稳定性相差很 大。多元醇相对分子质量越大，用量越多，则表面硬度越低，伸长率越大，强度 越低。改变合成单体的种类和比例可以制成软、硬度不同的系列聚氨酯产品，以 适合不同的需求。
MSDS-多元醇-中文版
多元醇聚合物产品/化学名称: 多元醇聚合物(99.5%)别名: 聚醇毒性分级:低毒。
急性毒性：口服- 大鼠LD50: 34900 毫克/ 公斤; 口服-小鼠LD50: 20700 毫克/公斤刺激数据:皮肤- 兔500 毫克中度; 眼睛-兔60 毫克中度可燃性危险特性:遇明火、高温、强氧化剂可燃; 燃烧排放刺激烟雾皮肤接触：脱去污染的衣着，用流动清水冲洗。
如有不适感，就医。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。
如有不适感，就医。
吸入：脱离现场至空气新鲜处。
如呼吸困难，给输氧。
就医。
食入：饮足量温水，催吐。
就医危险特性：遇明火、高热可燃。
有害燃烧产物：一氧化碳。
灭火方法：用雾状水、泡沫、干粉、二氧化碳、砂土灭火。
灭火注意事项及措施：消防人员须佩戴防毒面具、穿全身消防服，在上风向灭火。
尽可能将容器从火场移至空旷处。
喷水保持火场容器冷却，直至灭火结束。
处在火场中的容器若已变色或从安全泄压装置中产生声音，必须马上撤离。
总说明：需用第8 部分所述合适的个人保护装备。
溢出/泄漏: 用一些惰性材料吸附（例如蛭石、是沙子或土）到适当的容器中，并用不产生火花的工具移走所有的火源.。
抑制蒸汽泡沫可以降低蒸汽挥发。
处理方法: 处理完毕，在通风良好的地方用水冲洗。
避免接触到眼睛、皮肤以及衣物。
空储罐内有残留的产品（气体或液体或者是两者皆有），十分危险。
采取提前预警的办法来避免静电产生的放电火化。
保证储罐密封，避免同热、火花以及火焰接触。
同时避免提取和吸入。
不要对储罐加压、切割、焊接、钻孔、碾磨或是是指暴露在热、火花和明火下。
储藏: 远离热源、火花和火焰。
储存在密闭的容器中，存放在干燥的通风良好并远离反应物质的地方。
工程控制因素:使用大量的总体通风或者局域防爆通风装置来保持其浓度在可接受等级内。
个人防护设备：眼睛: 配戴OSHA中29 CFR 1910.133条和《欧洲标准》中EN166条里《眼睛和面部防护规则》中所述一般作业保护镜或护目镜。
水分散型多元醇
水分散型多元醇
水分散型多元醇是一种水性涂料，为了改善多元醇体系对多异氰酸酯固化剂的水分散性，提高双组分水性聚氨酯涂料的性能，可采用分散体型多元醇，也称第二代水性羟基树脂。
该多元醇树脂首先在有机溶剂中合成得到，其分子结构中含有亲水可电离基团或亲水非离子链段，然后将该树脂或溶液分散在水中得到分散体型多元醇。
水分散型多元醇的特点为相对分子质量低，分散体粒径小（Dn=10-200nm），对固化剂分散性优越，形成的涂膜外观好，综合性能优异。
根据化学结构的不同，它可分为丙烯酸多元醇分散体、聚氨酯多元醇分散体和聚酯多元醇分散体等。
聚酯多元醇 固体-概述说明以及解释
聚酯多元醇固体-概述说明以及解释1.引言1.1 概述概述聚酯多元醇是一种重要的化学物质，广泛应用于各个领域。
它是一种固体物质，具有很高的化学稳定性和热稳定性。
聚酯多元醇在化工行业中扮演着重要的角色，它是一种重要的中间体，可以用于制备多种高分子材料。
例如，聚酯多元醇可以用于制备聚酯树脂、聚氨酯和聚酯胶粘剂等。
这些材料具有优异的性能，被广泛应用于建筑、汽车、航空航天等领域。
此外，聚酯多元醇还可以用作有机合成的起始物。
通过对聚酯多元醇进行适当的功能化修饰，可以得到各种有机化合物，如聚酯聚醚共聚物、聚酯聚酰胺共聚物等。
这些有机化合物具有多样化的结构和性能，能够满足不同领域的需求。
聚酯多元醇的制备方法有多种，常见的方法包括缩聚反应和聚合反应。
缩聚反应是通过将酸和醇在一定的反应条件下反应而得到聚酯多元醇。
而聚合反应则是通过将有机单体进行聚合反应得到聚酯多元醇。
这些制备方法具有简单、高效的特点，可以满足大规模工业生产的需求。
综上所述，聚酯多元醇是一种重要的固体化学物质，在多个领域具有广泛的应用前景。
其化学性质稳定，热稳定性好，能够通过不同的制备方法得到多种结构和性能的化合物。
随着科学技术的不断进步，聚酯多元醇的应用领域和发展前景将会更加广阔。
1.2 文章结构文章结构是指文章的组织框架和主要部分。
本文包括引言、正文和结论三个主要部分。
引言部分概述了本文将要探讨的内容以及聚酯多元醇的重要性。
在本部分中，将对聚酯多元醇进行总体介绍，说明其在各个领域的应用前景，以及制备方法的重要性。
正文部分是文章的核心部分，主要包括聚酯多元醇的定义和特性，以及聚酯多元醇的制备方法。
在2.1小节，将详细介绍聚酯多元醇的定义、特性和相关知识。
其中，我们将探讨其分子结构、物理性质，以及与其他材料的比较优势。
在2.2小节，将介绍目前常用的聚酯多元醇的制备方法，包括酯交换反应法、缩聚反应法等。
对于每种制备方法，我们将详细说明原理、操作步骤和优缺点，并提供一些具体的应用案例。
聚醚多元醇合成技术
聚醚多元醇合成技术
摘要：
一、聚醚多元醇简介
1.聚醚多元醇的概念
2.聚醚多元醇的应用领域
二、聚醚多元醇合成技术的发展历程
1.国外聚醚多元醇合成技术的发展
2.我国聚醚多元醇合成技术的发展
三、聚醚多元醇合成技术的原理
1.聚醚多元醇的合成反应
2.影响聚醚多元醇性能的因素
四、聚醚多元醇合成技术的现状与展望
1.国内外聚醚多元醇合成技术的现状
2.聚醚多元醇合成技术的发展趋势与前景
正文：
聚醚多元醇是一种重要的有机化合物，具有高溶解性、高稳定性、低温柔软性等特点，被广泛应用于聚氨酯、涂料、胶粘剂等行业。
随着科技的进步，聚醚多元醇合成技术也在不断发展。
在20 世纪50 年代，国外就开始研究聚醚多元醇的合成技术。
经过几十年的发展，国外的聚醚多元醇合成技术已经相当成熟，能够生产出各种性能优良的聚醚多元醇产品。
我国聚醚多元醇合成技术起步较晚，但发展迅速。
在引进国外技术的基础上，我国科研人员不断进行技术创新，开发出具有自主知识产权的聚醚多元醇合成技术。
目前，我国的聚醚多元醇合成技术已经达到了国际先进水平。
聚醚多元醇的合成技术主要基于醇解反应，通过醇解反应控制反应条件，可以得到不同性能的聚醚多元醇。
影响聚醚多元醇性能的因素包括醇解剂的种类、醇解反应的温度、反应时间等。
总的来说，聚醚多元醇合成技术已经取得了显著的成果，但仍然有许多挑战和机遇。
随着环保要求的提高，绿色、环保的聚醚多元醇合成技术将会越来越受到重视。
此外，新型催化剂、新型的醇解剂以及反应工艺的优化等也将成为聚醚多元醇合成技术的研究热点。
聚酯多元醇和聚醚多元醇
聚酯多元醇和聚醚多元醇【实用版】目录1.聚酯多元醇和聚醚多元醇的定义与分类2.聚酯多元醇和聚醚多元醇的制备方法3.聚酯多元醇和聚醚多元醇的性质与特点4.聚酯多元醇和聚醚多元醇的应用领域5.聚酯多元醇和聚醚多元醇的发展前景正文聚酯多元醇和聚醚多元醇是两种常见的聚合物材料，它们在化学结构和性质上有所不同，各自具有独特的优势和应用。
下面将从定义与分类、制备方法、性质与特点、应用领域和发展前景五个方面，详细介绍聚酯多元醇和聚醚多元醇。
一、定义与分类聚酯多元醇是由多元酸和多元醇通过酯化反应得到的聚合物，具有良好的耐热性、耐油性和耐磨性。
聚醚多元醇则是由多元醇和环氧乙烷等通过醚化反应得到的聚合物，具有较好的柔软性和弹性。
二、制备方法聚酯多元醇的制备方法主要有酸解法、醇解法和酸醇法等。
酸解法是用酸对聚酯进行水解，生成聚酯多元醇；醇解法是用醇对聚酯进行醇解，生成聚酯多元醇；酸醇法是将酸和醇混合使用，对聚酯进行水解和醇解，生成聚酯多元醇。
聚醚多元醇的制备方法则主要有醇解法和环氧乙烷法等。
醇解法是用醇对聚醚进行醇解，生成聚醚多元醇；环氧乙烷法则是将环氧乙烷加入聚醚中，通过醚化反应生成聚醚多元醇。
三、性质与特点聚酯多元醇具有较高的耐热性、耐油性和耐磨性，适用于制作各种耐热、耐油和耐磨的制品。
聚醚多元醇则具有良好的柔软性和弹性，适用于制作各种柔软、弹性好的制品。
四、应用领域聚酯多元醇广泛应用于聚氨酯泡沫、弹性体、涂料等领域。
聚醚多元醇则主要应用于聚氨酯泡沫、弹性体、涂料、胶粘剂等领域。
五、发展前景随着科技的发展和环保要求的提高，聚酯多元醇和聚醚多元醇在环保、节能、降耗等方面有着广阔的发展前景。
