IATF-I6949MSA测量系统分析控制程序

选择性接受
大于30%
不适用
不接受
NDC=1.41*(PV/GRR)
6.5.1%R&R低于10%的误差,且NDC值≥5时,测量系统可接受;
6.5.2%R&R在10%至30%的误差,且NDC值≥5时—测量系统选择性接受，
在以下三种情况下可接受。
6.5.2.1量具本身很重要
6.5.2.2量具很贵重
6.5.2.3量具维修难，费用高
5.0资格和能力
执行此运作相关人员必须经培训考核合格。
6.0作业内容
6.1测量系统分析（MSA）计划:
6.1.1品管部编制量具的测量能力分析计划，并按计划对生产使用的量具进行分析方法的选择。测量系统的分析计划包括：
A.年度的测量系统的分析计划，对公司内部的各类量具的使用情况进行选择分析。
B.新产品开发阶段，对特殊特性的测量系统进行MSA分析。
3.3重复性：由一个评价人，采用一种测量仪器，多次测量同一零件的同一个特征的测量平均值的变差。
3.4再现性：由多个评价人，采用一种测量仪器，测量同一个零件的同一个特征的测量平均值的变差。
3.5 NDC: 区别分类数
4.0职责
4.1品管部:负责制定测量能力分析计划，实验室负责按计划实施执行。
4.2各相关部门配合实验室开展测量能力分析.
1.0目的
更好地了解变差的来源，确保使用场合的测量系统具备适宜的分辨和测量能力,使本公司测量系统评定的方法以及运作步骤和说明有所遵循。
2.0范围
本公司内凡校正合格或出现在产品控制计划中的测量系统。
3.0定义
3.1量具：任何用来获得结果的装置，包括用测量合格/不合格的装置。
3.2分辨力：测量系统检出并如实指示被测特征中极小变化的能力。

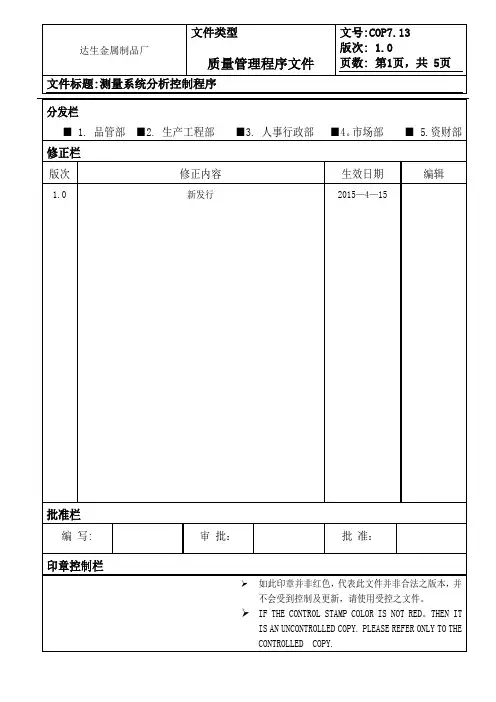

分发栏
■ 1. 品管部 ■2. 生产工程部 ■3. 人事行政部 ■4.市场部 ■ 5.资财部
修正栏
版次
修正内容
生效日期
编辑
1.0
新发行
2015-4-15
批准栏
编 写：
审 批：
批 准:
印章控制栏
如此印章并非红色，代表此文件并非合法之版本，并不会受到控制及更新，请使用受控之文件。
IF THE CONTROL STAMP COLOR IS NOTRED.THEN ITIS ANUNCONTROLLED COPY.PLEASE REFER ONLY TO THECONTROLLEDCOPY.
C.对于新购进的检测设备的测量系统进行MSA分析，以确保新测量系统的合格。
6.1.2MSA分析频率以测量仪器校正周期为准。
6.2 MSA分析方法的选择
品管部根据量具的类型及使用特性确定MSA分析的方法。计量型和计数型量具的测量系统分析方法:
量具类型
量具名称
可使用的MSA方法
备注
计量型
厚度测试仪.卡尺.天平称
6.4.7将第4、9和14行的平均值中最大和最小值填入第18行中适当的空格处并确定它
们的差值，将差值填入第18行标有XDiff处的空格内。
6.4.8将每个样品每次测量值相加并除以总的测量次数(测试次数乘检测人数)将结果填入第16行零件平均值的栏中。
6.4.9从最大的样品平均值减去最小的样品平均值将结果填入第16行标有RP的空格内（Rp是样品平均值的极差）。
6.4收集数据后的计算
6.4.1从第1、2、3行中的最大值减去它们中的最小值，把结果记入第5行，在第6、7、 8行，第11、12、13行重复以上步骤，并将结果分别记录在第10、15行。
6.4.2将第5行的数据相加并除以零件数量，得到第一个检测人的测量平均极差Ra，依此方法计算出Rb、Rc。
6.4.3将第5、10、15行的数据（Ra、Rb、Rc）转记到第17行，将它们相加并除以检测人数，将结果记为R（即极差的平均值）。
温度计.量筒.滴定管
GR&R,NDC（量具双性分析法）
X-R（均值-极差分析法）
计数型
PH计.电流表
小样法
6.3重复性和再现性分析(GR&R)
数据资料记录于《量具重复性和再现性数据表》。
6.3.1取得包含10个样品的一个样本，代表过程变差的实际或1至10给样品编号，必须使检测者不能看到编号。
6.6.4 再描X图，若存在界外点与界内点，则表明量具辨别力高，即为MSA可接受；若无界外点，表明量具辨别力不高，重新取样X-R分析三次以上，若仍辨别力不高，则需改进。
6.7 计数型测量系统研究分析采用小样法分析
6.7.1所谓计数型量具就是把各个样品与某些指定限值相比较，如果满足限值则接受样品否则拒收。
6.4.10将R、XDiff和Rp的计算值转填入〈量具重复性和再现性报告〉表格的栏中。
6.4.11在报告表标有“测量系统分析“的栏下进行计算。
6.4.12在报告表标有“总变差%”的栏下进行计算。
6.5 GR&R的可接受性准则
%R&R
NDC
判定结果
小于等于10%
大于等于5
可接受
处于10%到30%之间
大于等于5
6.5.3%R&R大于30%的误差—测量系统需要改进维修或调整至可接受状态；或重新添购。
6.6 分析法
6.6.1当量具同类单件时，且明确分析样本属临界样本，则采用X-R分析法。
6.6.2取10以上临界样本样品，三个评价人员，对每个样品每人测试二次，计算：CL，UCL，LCL。
6.6.3依管制图SPC要求描R图，直到R图反映稳定/无界外点。
6.3.3准备所需的测量量具（此量具须已经过校正为OK）
6.3.4让检测人A以随机的顺序测量10个零件，并让另一观测人将结果记录在第1行，让检测人B和C测量这10个零件并互相不看对方的数据然后将结果分别填入第6、 11行。使用不同的随机测量顺序重复上述操作过程。把数据填入第2、7、12行，在适当的列记录数据。如：第一个测量的零件是7号，则将结果记录在标有第7号的列内，如果需要测试3次重复上述操作时分别记录在第3、8、13行。
6.4.4将R（平均值）记入第19和20行并与D3和D4相乘得到控制上限和下限。
6.4.5将行（第1、2、3、6、7、8、11、12和13行）中的值相加，把每行的和除以样品数并将结果填入附表中最右边标有“平均值”的列内。
6.4.6将第1、2、3行平均值相加除以检测次数，结果填入第4行的Xa，再对第6、7和8行，第11、12和13行重复这一过程，将结果分别填入第9和14行的Xb、Xc格内。
