金属蚀刻工艺流程
酸性蚀刻工艺流程教材
用于清洗板材表面，去除残留的蚀刻液和其他杂质。
酸性蚀刻的辅助材料
添加剂
为了改善蚀刻效果，可以在蚀刻液中加入一些 添加剂，如缓蚀剂、加速剂等。
检测试剂
用于检测蚀刻液的浓度和酸碱度，确保其处于 最佳工作状态。
废液处理剂
用于处理蚀刻过程中产生的废液，减少环境污染。
05 酸性蚀刻的环保与安全
酸性蚀刻的环保措施
医疗器械
医疗器械如手术刀、针头 等，通过酸性蚀刻工艺提 高表面的抗滑性和防锈性。
酸性蚀刻的优缺点
优点
酸性蚀刻工艺具有操作简单、成本低 廉、环保等优点，可以快速实现金属 表面的处理，提高金属表面的美观度 和使用性能。
缺点
酸性蚀刻工艺可能会对金属材料产生 一定的腐蚀和损伤，影响金属材料的 机械性能和耐腐蚀性能，因此需要合 理控制蚀刻时间和温度等参数。
废气处理
酸性蚀刻过程中产生的废气应经 过处理后再排放，以减少对大气 的污染。常用的废气处理方法包 括吸附法、吸收法、燃烧法等。
废水处理
酸性蚀刻过程中产生的废水应经 过处理后再排放，以减少对水体 的污染。废水处理方法包括沉淀 法、过滤法、生物处理法等。
废渣处理
酸性蚀刻过程中产生的废渣应进 行妥善处理，以减少对环境的污 染。废渣可以采取填埋、焚烧、 回收利用等方式进行处理。
05
04
酸性蚀刻
将涂布好的金属板材放入酸性蚀刻溶 液中，在一定温度和时间下进行蚀刻。
电路板的酸性蚀刻
总结词
在电子工业中，电路板的制作过程中酸性 蚀刻技术是关键步骤之一，用于形成导电 线路和图案。
后处理
去除抗蚀剂，进行电镀、焊接等处理，完 成电路板的制作。
准备材料
选择合适的基材，如FR4、CEM-1等，并 制备好电路图形。
蚀刻生产的流程与工艺
蚀刻生产的流程与工艺蚀刻生产流程与工艺蚀刻是一种常用的制造工艺，用于在金属、玻璃、陶瓷等材料表面形成精细的花纹、文字或图案。
蚀刻生产流程主要包括图案设计、制作蚀刻板、蚀刻加工和后处理等环节。
下面将详细介绍蚀刻生产的流程与工艺。
1. 图案设计蚀刻生产的第一步是进行图案设计。
设计师根据客户的要求和产品的特性，使用计算机辅助设计软件绘制出所需的图案。
图案设计要考虑到材料的可蚀刻性、蚀刻深度和线条粗细等因素，以确保最终的效果符合要求。
2. 制作蚀刻板在图案设计完成后，需要将图案转移到蚀刻板上。
蚀刻板通常采用金属材料，如铜、锌或铝。
制作蚀刻板的方法有很多种，常用的包括化学腐蚀、激光刻蚀和机械雕刻等。
其中，化学腐蚀是最常用的方法。
首先，在蚀刻板上涂覆一层感光胶，然后将设计好的图案通过照片曝光的方式转移到感光胶上，再用化学液腐蚀掉未曝光的部分，最后清洗干净即可得到蚀刻板。
3. 蚀刻加工蚀刻加工是蚀刻生产的核心环节。
首先，将蚀刻板固定在蚀刻设备上，并调整好刀具的位置和深度。
然后，将工件放置在蚀刻设备的工作台上，并固定好。
接下来，通过控制蚀刻设备的移动和刀具的进给，使刀具按照预定的路径在工件表面进行切削，形成所需的图案。
蚀刻加工时间的长短取决于蚀刻深度和图案的复杂程度。
4. 后处理蚀刻加工完成后，需要进行后处理以提高产品的质量和美观度。
后处理的方法有很多种，常用的包括去除蚀刻残渣、打磨、抛光和防锈等。
首先，使用化学溶液或机械方法去除蚀刻残渣，使产品表面平整光滑。
然后，对产品进行打磨和抛光，以提高光泽度和触感。
最后，对产品进行防锈处理，延长其使用寿命。
总结起来，蚀刻生产流程与工艺主要包括图案设计、制作蚀刻板、蚀刻加工和后处理等环节。
通过精细的设计和加工，蚀刻生产可以在各种材料上实现精美的图案和文字，广泛应用于工艺品、装饰品和标识等领域。
随着科技的进步，蚀刻技术也在不断发展，使得蚀刻生产更加高效、精确和多样化，满足了人们对个性化和独特性的需求。
蚀刻工艺流程
蚀刻工艺流程
蚀刻是一种常见的微米级金属零件制造工艺，在航天空间、微电子、医疗保健等领域有着广泛的应用。
蚀刻工艺的主要流程如下：
第一步，选材。
按照蚀刻要求，首先应选择合适的金属材料，如31型不锈钢、304不锈钢、316不锈钢、7075铝和其他金属材料。
如果有特殊要求，可选用钛材料。
第二步，精细加工。
根据订单要求，完成金属方块的磨削、外型加工等步骤。
将金属改性、烤漆等，以确保工件表面质量。
第三步，蚀刻。
首先，将工件放入腐蚀槽中，将混合腐蚀溶液注入，再加入极化液，使温度达到要求即可开始蚀刻。
由于腐蚀介质的种类不同，可以改变蚀刻时间，从而达到满足要求的零件质量。
第四步，冷却、洗涤、清洁干燥。
将工件从腐蚀槽中取出，用淨水清洗，再将工件进行冷却，使工件回复到室温。
然后，用清洗剂进行清洗，去除可能残留在工件表面的碎屑。
最后，用空气吹干工件，达到清洁干燥的要求。
第五步，质量检验。
在完成上述步骤后，应对蚀刻处理后的工件进行尺寸检测、硬度表面审查等质量检验，以确保零件质量。
综上所述，经过上述5个步骤，便完成了一个高精度的蚀刻工艺流程。
通过这套流程的制造，可以生产出具有良好尺寸精度、外形精度等特点的微米金属零件，达到应用要求，为航天空间、微电子、医疗保健等领域发挥着重要作用。
丝网印刷与金属蚀刻技术
丝网印刷与金属蚀刻技术金属蚀刻技术近年又被人们重视起来，但是它已不是旧式手工方式的重复，而是在新材料、新设备的基础上的有了新的发展和提高，如在不锈钢等材料上能蚀刻出0.05mm以下的精细线条，从而也就进入高科技领域。
本文对其基本生产过程进行论述，尤其强调丝网印刷工艺在其中的作用。
1、前言随着经济的发展、社会进步，金属蚀刻技术的应用越来越被人们所重视。
有人想开发旅游纪念品，有人要制作高档铭牌、奖牌，有人要制作码盘，有人要制作屏幕电板，也有人要制作精细、零件...所有这些，都离不开金属蚀刻技术。
由此可见，它将会形成一门新兴的产业。
“蚀刻”，也有人叫“刻蚀”，本人以为前者较为准确。
《现代汉语辞典》解释“蚀刻”即“利用硝酸等化学药品的腐蚀作用来制造铜版、锌版等印刷版的方法”说法虽然具体了一些，但意义还是表达出来了。
金属蚀刻技术是一个既古老又新颖，既普通又尖端的技术，作为一种重要的生产手段，近代工业生产和现代文明都离不了它。
印刷电路板生产、集成电路生产，都离不开蚀刻技术。
这方面早有大量论著及成熟工艺，本文篇幅有限，暂且不谈。
金属蚀刻加工根据其加工对象的要求不同，有人把它分为两类：对薄板状金属蚀刻穿了叫化学冲裁（chemical blanking);对一定厚度金属只蚀刻去一部分厚度而不刻穿，使刻去的底面与原面有一定的高度差，这叫化学铣削（chemical milling)。
我们一般习惯于用双面蚀刻和单面蚀刻来区别，双面的往往是蚀刻穿了的；单面往往是不刻穿的，但也能刻穿。
所以它们的分类法可能更明确些，而且它和金属切削加工的概念联系起来了。
对金属材料进行蚀刻，其关键问题是：1、保护需要的部分不被蚀刻；2、蚀刻掉不需要的部分，从而获得需要的方字或图形。
2、金属蚀刻工艺流程金属蚀刻工艺随着被蚀刻的材料及工件要求不同而不同，总的过程如下：一、制作保护层板材表面清洁处理、化学或电化学清洗、丝网直接印刷图文或网印后再曝光显影。
蚀刻工艺流程及操作要求
蚀刻工艺流程及操作要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!在开始蚀刻工艺之前，需要做好准备工作。
首先，要确保蚀刻机台处于正常工作状态，检查电源、气源是否畅通，以及蚀刻液是否充足。
金属蚀刻工艺流程

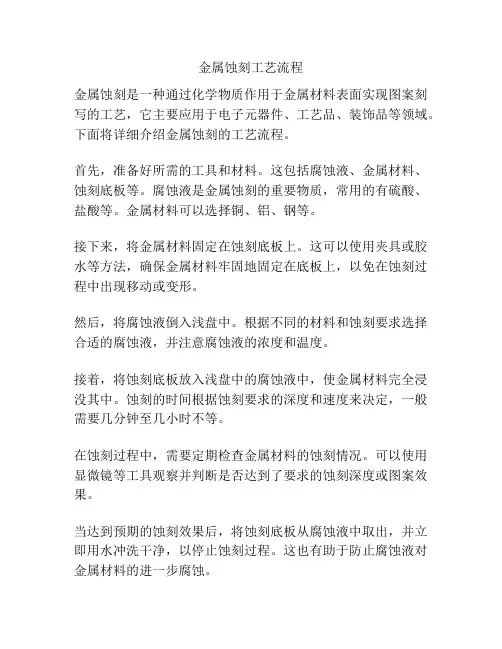

金属蚀刻工艺流程
金属蚀刻是一种通过化学物质作用于金属材料表面实现图案刻写的工艺，它主要应用于电子元器件、工艺品、装饰品等领域。
下面将详细介绍金属蚀刻的工艺流程。
首先，准备好所需的工具和材料。
这包括腐蚀液、金属材料、蚀刻底板等。
腐蚀液是金属蚀刻的重要物质，常用的有硫酸、盐酸等。
金属材料可以选择铜、铝、钢等。
接下来，将金属材料固定在蚀刻底板上。
这可以使用夹具或胶水等方法，确保金属材料牢固地固定在底板上，以免在蚀刻过程中出现移动或变形。
然后，将腐蚀液倒入浅盘中。
根据不同的材料和蚀刻要求选择合适的腐蚀液，并注意腐蚀液的浓度和温度。
接着，将蚀刻底板放入浅盘中的腐蚀液中，使金属材料完全浸没其中。
蚀刻的时间根据蚀刻要求的深度和速度来决定，一般需要几分钟至几小时不等。
在蚀刻过程中，需要定期检查金属材料的蚀刻情况。
可以使用显微镜等工具观察并判断是否达到了要求的蚀刻深度或图案效果。
当达到预期的蚀刻效果后，将蚀刻底板从腐蚀液中取出，并立即用水冲洗干净，以停止蚀刻过程。
这也有助于防止腐蚀液对金属材料的进一步腐蚀。
最后，用溶剂或清洁剂将蚀刻底板上的残留物清洗干净。
这样可以确保金属表面整洁，同时也有助于后续的涂装、上光或其他处理工艺。
总结起来，金属蚀刻工艺流程包括准备材料、固定金属材料、倒入腐蚀液、浸泡蚀刻、检查蚀刻效果、冲洗蚀刻底板和清洗残留物等步骤。
这个流程需要严格控制每个环节的条件和操作，以确保蚀刻效果符合要求。
金属蚀刻工艺流程
金属蚀刻工艺流程金属蚀刻是一种利用化学反应将金属表面部分或全部腐蚀掉，制造出一定形状或花纹的工艺。
它广泛应用于美术工艺品、标牌、金属雕刻等领域。
下面是金属蚀刻工艺的一个典型流程：1.设计：首先，根据客户需求，设计师会进行图纸的设计。
图纸包括所需雕刻的形状、大小、样式等。
2.材料准备：选择合适的金属材料进行蚀刻。
常见的金属材料有铜、不锈钢、铝等。
根据材料的不同，蚀刻的效果也会有所差异。
3.清洗：将金属材料进行清洗，去除表面的油污、灰尘等杂质。
这一步很重要，因为杂质会影响后续的蚀刻效果。
4.涂覆保护剂：使用保护剂（如防蚀剂、胶水等）在金属表面形成一层保护层，以防止整个金属材料被腐蚀。
5.印刷：如果需要在金属表面打印图案或文字，可以使用丝网印刷技术进行印刷。
印刷时，根据图纸要求，将图案或文字印在金属材料上。
6.曝光：将设计的图案印在感光胶上，然后再将感光胶放在金属材料上，使用UV曝光机进行曝光。
通过曝光，感光胶上的图案会固化。
7.蚀刻：将金属材料置于蚀刻液中。
蚀刻液通常是一种有刻蚀性的溶液，能够与金属表面发生化学反应，将金属表面腐蚀掉。
蚀刻液的选择取决于金属材料和所需的蚀刻效果。
8.清洗：蚀刻完成后，需要将蚀刻液从金属表面洗去，以停止蚀刻的过程。
一般会使用清水或者中性化学品进行清洗。
9.去除保护剂：蚀刻完成后，需要将之前涂覆的保护剂从金属表面清除。
可以使用化学清洗剂或者机械方法进行清洗。
10.抛光：为了使金属表面更光滑细腻，常常需要进行抛光处理。
抛光可以使用机械方法进行，也可以使用化学方法。
11.烘干：抛光完成后，需要将金属材料进行烘干，以便后续加工和保护。
12.确认质量：最后，需要对蚀刻效果进行检查，确保符合客户的要求。
如有需要，可以进行进一步的修复和加工。
fpc的工艺流程
fpc的工艺流程FPC(柔性印制电路板)是一种可以弯曲和折叠的电路板，广泛应用于移动设备、电子产品、汽车电子等领域。
本文将介绍FPC的工艺流程。
1. 材料准备：FPC的基材通常选择聚酯薄膜，如聚酯薄膜，需要根据设计要求进行裁切。
另外，还需要准备导电材料(如铜箔)、绝缘材料(如胶粘剂)和保护材料(如聚酰胺)。
2. 铜箔粘贴：将铜箔粘贴在聚酯薄膜上，并通过高温和压力进行固化。
这一步骤的目的是形成FPC的导电路径。
3. 图案绘制：使用光刻技术，在铜箔上涂覆光刻胶，并通过暴光和显影将电路图案转移到铜箔上。
4. 金属蚀刻：将未覆盖光刻胶的铜箔进行蚀刻，以去除不需要的部分。
这样就形成了电路图案。
5. 绝缘层覆盖：在电路图案上覆盖一层绝缘材料，以保护电路并隔离相邻电路之间的干扰。
6. 焊盘制造：通过在电路图案上附加焊盘，以便将FPC与其他电子组件连接。
7. 成型：根据设计要求，将FPC切割成所需的形状和尺寸。
8. 表层涂覆：在FPC表面涂覆一层保护材料，以增加其机械强度和耐温性能。
9. 热处理：将FPC加热，以去除残留的溶剂和提高其导电性能。
10. 电性能测试：通过测试电阻、导通性和绝缘性能等指标，确保FPC的质量符合要求。
11. 包装和交付：将FPC进行包装，以确保其在运输和使用过程中不受损坏，并按照客户要求进行交付。
总结：FPC的工艺流程包括材料准备、铜箔粘贴、图案绘制、金属蚀刻、绝缘层覆盖、焊盘制造、成型、表层涂覆、热处理、电性能测试以及包装和交付。
这一系列步骤确保了FPC的质量和功能性能，使其能够广泛应用于各种电子产品中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属蚀刻工艺流程
表6-5金属铜化学蚀刻溶液配方及工艺条件
溶液成分及工艺条件1234
硝酸(HN03)／(mL／L)硫酸(HzS04)／(mL／L)铬酐(Cr03)／(g／L)氯化钠(NaCl)／(g／L)溶液温度／℃
蚀刻时问／min 1000
20
―
45
20～30
15～20
1000
40～50
60～80
10～15
―
―
50
400
20～30
15～20
50
900～1000
10～20
60～80
10～15表6-6锌铸件化学蚀刻溶液配方及工艺条件
溶液成分及工艺条件123
硝酸(HN03,65％)／(mL／L)
盐酸(HCl，37％)／(9／L)
溶液温度／C
处理时间
(三)工艺操作条件的影响
蚀刻是金属板模图纹装饰过程中的关键，要想得到条纹清晰、装饰性很强的图纹制品，必须注意控制好蚀刻工艺的条件。
主要是蚀刻溶液的温度和蚀刻时间。
溶液温度稍高，可以提高金属溶解的速度，也就是蚀刻的速度，缩短蚀刻所需要的时间，但是蚀刻溶液一般都是强酸液，强酸液在温度高的情况下腐蚀性强，容易使防护的涂层或耐蚀油墨软化甚至溶解，使金属非蚀刻部位的耐蚀层附着力下降，导致在蚀刻和非蚀刻交界处的耐蚀涂层脱落或溶化，使蚀刻图纹模糊走样，影响图纹的美观真实和装饰效果，因此温度不宜超过45℃。
同样，如果蚀刻的时间太长，特别是蚀刻液温度较高的情况下，耐蚀油墨或防护涂层浸渍时间过长，也同样起到上述的副作用和不良后果，因此时间控制上也要适当，不能浸得太久，一般不宜超过20～25min。
(四)化学蚀刻图纹装饰实例
1．装饰用的材料
装饰用的金属板材：普通钢材、不锈钢、铜及铜合金、铝及铝合金等，以不锈钢板为例说明，板厚l～3mm。
化工原料：丝印感光胶(例如浙江昆山市化工涂料厂生产的DH重氮型)，耐酸油墨有99-956型和99-200K型等一(广东顺德大良
油墨厂产品)，其他为常用化学化工药品。
在操作过程中要严格控制溶液的温度和时间。
温度过高、时间过长，油墨与板面的附着力下降，在蚀刻与非蚀刻处可能出现油墨
③为了提高制品的装饰性，有些用户要求改变原有不锈钢的颜色。
对此，不锈钢经蚀刻图纹及清除干净表面的油墨后，先进行电解抛光，然后化学着色或电解着色，着色后必须对着色膜进行硬化处理及封闭处理，最后得到所需的装饰制品。
化学着色溶液的配方及工
着色膜经上述硬化(固膜)处理后，硬度、耐磨、耐蚀性都已提高，但膜层有孔隙，需要进一步进行封孔处理。
如果着色膜本身质
本着色溶液在着色过程中，工艺条件对颜色有较大影响。
首先是硫酸对铬酐的浓度比例对颜色的影响，铬酐浓度高时，为金黄色，浓度再高，则变成紫红色。
温度对着色的影响为：温度升高，色泽逐渐加深。
着色时间的影响为：5min便开始着色，随着时间的增加，颜
硬化处理后，同样要进行封闭，在沸腾的硅酸钠溶液中煮5min，取出清洗、干燥，便可得到各种色泽的图纹装饰板。
