电子技术实验报告
实验一常用电子仪器的使用一、实验目的（1）通过阅读仪器说明书（使用手册），了解仪器的主要技术性能指标，初步掌握常用电子仪器的使用方法。
（2）掌握函数信号发生器和交流电压表（毫伏表）的使用方法。
（3）掌握双踪示波器的基本操作方法，掌握使用示波器测量电信号的基本参数：幅度（有效值、峰值或峰峰值）、周期（频率）和相位的方法。
二、实验设备及材料函数信号发生器（DF1641B1型）、双踪示波器（MOS-620/640型）、交流毫伏表（MVT171或D-171型）、直流稳压电源、万用表等。
三、实验原理（一）函数信号发生器函数信号发生器是在电子电路实验中最常用的电子仪器之一，用来产生各种波形的信号（正弦波、三角波、方波等）。
函数信号发生器所产生的各种信号的参数（如电压幅度、频率等），一般都可以通过仪器面板上设置的开关和旋钮加以调节。
本实验中介绍的DF1641B1型函数信号发生器，是一多功能函数信号发生器。
它可以输出正弦波、三角波和方波，频率围为0.3 Hz ~3 MHz。
其最大输出电压幅度>20V 峰峰值（对正弦波，最大输出有效值>7 V），可作为一般振荡器给放大器提供信号。
该函数信号发生器与其他设备配合，还可以用作扫频信号发生器，这里仅介绍作为振荡器的使用方法。
1、DF1641B1型函数发生器面板中各旋钮介绍。
如图1-1所示。
图1-1 DF1641B1型函数发生器面板图1—电源开关；2—频率范围选择（向上）；3—频率范围选择（向下）；4—波形选择开关；5—直流偏置开关；6—直流偏置调节；7—扫频方式选择；8—扫描速率；9—输出衰减选择；10—电压输出；11—TTL输出；12—输出幅度微调；13—计数器输入；14—内接/外测选择；15—扫频宽度；16—对称度调节；17—输出信号幅度显示；18—对称度控制开关；19—频率微调；20—频率显示5`62、操作步骤（1）打开电源开关○1后，按下波形选择开关○4以选择信号类型，例如，正弦波。
（2）用频率围选择开关○2○3和微调旋钮○19配合调节将输出信号的频率确定，此时只要读出显示屏上的数值即可。
（3）调节输出衰减选择开关○9和幅度微调旋钮○12，可以调节输出信号的电压幅度大小。
注意：信号有效值大小在信号发生器上不能读出，而必须用交流电压表才能测出，信号发生器上面的读数为信号的峰峰值V p-p 。
此外，由于函数信号发生器可以输出正弦波、三角波、方波信号，因此，输出电压的幅度通常用有效值、峰峰值V p-p 等来表示。
DF1641B1型函数信号发生器产生的几种常用的波形的参数见下表1-1。
表1-1 DF1641B1型函数信号发生器产生的几种常用的输出电压波形的参数DF1641B1型函数信号发生器输出电压峰峰值最大不小于20V p-p ，在输出信号幅度显示窗口○17可直接读出输出电压的峰峰值。
输出衰减选择开关有4挡：“0 dB ”表示输出信号未经过衰减器，不对信号进行衰减；“-20dB ”表示输出电压衰减10倍；“-40dB ”表示输出电压衰减100倍；“-60dB ”表示输出电压衰减1000倍；输出幅度微调旋钮可以对输出电压的大小作均匀的调节。
输出情况如表1-2所示。
表1-2 DF1641B1型函数信号发生器信号输出幅度 输出衰减选择开关位置输出信号的峰峰值 正弦波输出最大有效值0 dB （20 V p-p ） > 20 V p-p > 7 V -20 dB （2 V p-p ） > 2 V p-p > 700 mV -40 dB （20 mV p-p ） > 200 mV p-p > 70 mV -60 dB （2 mV p-p ）> 20 mV p-p> 7 mV（4）信号发生器输出已调好的信号，输出探极与外接电路的连接时要注意的是，红色UU K /=F 波形因数UU K /=P P 波峰因数U平均值PP 707.0 2U U ≈P P673.0 2U πU ≈.111 ≈22πPP 577.0 ≈3U U 2PU PU PU 732.1 ≈3414.1≈2.151 ≈22211信号波形U有效值`线是正极，黑色线是负极（信号地）。
（二）双踪示波器示波器是一种用途广泛的电子测量仪器，它可以直观地显示各种周期电压（或电流）波形及各种瞬时参数，灵敏度高，对被测电路的工作状态影响小，因此被广泛地应用于电子测量领域中。
双踪示波器可以同时观测两个电信号。
本实验使用的MOS-620/640型示波器，可以观测到的最高信号频率为20MHz/40MHz。
1、双踪示波器的工作原理双踪示波器有两个独立的输入通道和前置放大器，通过垂直方式（或称为显示方式）开关切换，共用垂直（Y轴）输出放大器，由转换逻辑电路控制。
当此开关置于交替位置（ALT）时，在机扫描信号的控制下，交替地对CH1通道（Y A）与CH2通道（Y B）的信号扫描显示。
即第一次扫描显示CH1通道的信号，第二次扫描显示CH2通道的信号，第三次又扫描显示CH1通道的信号…，由于人眼的视觉残留现象将会在屏幕上同时观察到两个通道的信号波形，从而实现双踪显示。
这种显示方式一般在输入信号频率比较高时使用。
当显示方式开关置于断续位置（CHOP）时，则在一次扫描的第一个时间间隔显示CH1通道的信号波形的某一段，第二个时间间隔显示CH2通道的信号波形的某一段，以后各间隔轮流地显示两信号波形的其余段，以实现双踪显示。
这种方法通常用在输入信号较低时使用。
2、MOS-620/640FG型双踪示波器的面板旋钮介绍MOS-620FG型双踪示波器的面板图如图1-2所示。
640FG型示波器的面板与620FG图1-2 MOS-620FG型双踪示波器的面板图1—校准信号输出端；2—亮度控制钮；3—聚焦调整钮；4—轨迹旋转调整钮；5—电源指示灯；6—电源开关；7，22—垂直衰减（灵敏度）调节；8—CH1(X)输入；9，21—垂直灵敏度微调；10，18—输入信号耦合方式选择；11，19—垂直位置调整；12—ALT／CHOP(交替/断续方式选择按钮)；13，17—垂直直流平衡调整；14—垂直（显示）模式选择；15—机箱接地端；16—CH2 INV按键；20—CH2(Y)输入；23—触发源选择；24—外触发输入；25—触发模式选择开关；26—触发极性选择；27—触发源交替设定键；28—触发电平调节；29—水平扫描速度（灵敏度）调节；30—水平扫描速度微调；31—扫描扩展开关；32—水平位置调整；33—滤光镜片；39—触发电平锁定40—频率显示Word文档`型完全相同，只是640FG型Y轴通道频带宽度为40 MHz。
而MOS-620/640型示波器则没有频率计频率显示。
3、双踪示波器的基本操作（1）打开电源开关○6，预热1min，参照附录1.2中关于示波器基本操作（单通道操作）和双通道操作时有关控制旋钮的设置，将各旋钮调节到合适的位置，此时将出现时基线，再调节亮度○2和聚焦○3旋钮，使时基线的光迹清晰明亮。
（2）用示波器的探极线接上示波器自身的标准信号CAL-2V p-p输出端○1，然后调节水平扫描速度开关○29和垂直灵敏度调节旋钮○7○22，使信号波形能有两至三个完整的周期稳定出现在屏幕上，此时，示波器就算初步调节好了。
双踪示波器有两个输入通道可以输入被测信号，每个通道的输入探极与被测信号的连接方法是：红色线是正极，黑色线是负极。
注意：使用示波器时，一般可先将输入信号耦合方式选择开关○10○18置GND（地），将示波器水平位置调整（X轴位移）○32和垂直位置调整（Y轴位移）旋钮○11○19放在中间位置。
接通电源预热1min，屏幕上显示出光迹后，将水平扫描速度（X轴灵敏度）调节旋钮○29置于0.1/div，使屏幕上显示出一条细的水平扫描线。
微调水平位置调整○32和垂直位置调整旋钮○11○19，使水平扫描时基线位于屏幕中央。
切忌将光点长时间停留在某一点上，以免烧坏荧光屏。
4、用示波器测量电信号参数的基本方法（1）幅度测量将垂直灵敏度微调旋钮○9○21置CAL（校准）位置（即顺时针旋到底），这时被测信号的幅度（峰峰值）等于“VOLTS/DIV”垂直衰减（灵敏度）选择开关○7（或○22）所在档位的刻度值（V/div）乘以示波器显示波形高度在Y轴上所占的格数。
注意：这里是指示波器探极线上的衰减开关通常置“×1”位置，即探极线没有对输入信号进行衰减时的情形。
若探极线上的衰减开关置“×10”位置时，被测信号的幅度（峰峰值）还要再乘以10。
（2）周期（频率）测量将“SWP.V AR.”水平扫描速度微调旋钮○30置CAL（校准）位置（即顺时针旋到底），“×10 MAG”扫描扩展开关○31置释放位置（未按下），这时被测信号的周期等于“TIME /DIV”水平扫描速度（灵敏度）选择开关○29所在档位的刻度值（s/div）乘以示波器显示波形宽度在X轴上所占的格数。
若扫描扩展开关○31被按下置于扩展“×10”位置时，则被测信号的周期要再除以10。
测量频率，则为周期的倒数：f =1/T。
（三）交流电压表（毫伏表）交流电压表（毫伏表）是用来测量正弦波信号电压有效值的仪表，仪器输出也是一个高增益的宽频带放大器。
本实验采用的MVT171单针毫伏表，能测量AC电压围为：1mV到300V（有效值），频率围为：5 Hz到 1 MHz。
而D-171单针毫伏表，它的测量频率围同样为 5 Hz~1MHz，而幅度有效值为300 μV~300 V的正弦信号电压。
8`Word 文档MVT171型交流毫伏表的仪器面板图如图1-5所示。
1、分贝挡位的应用说明表盘上提供有两个分贝刻度，校准为：0 dB =1 V0 dBm =0.775 V （1mV ，600Ω）（1）dB“Bel ”是计量功率比值的对数单位，一个分贝（“decibel ”，缩写为dB ）为一个贝尔（Bel ）的1/10。
dB 的定义为： dB=10 lg(P 2/P 1)， 若R 1=R 2，功率比值为1dB=20 lg(U 2/U 1)=20 lg(I 2/I 1)。
dB 的定义最初用以表示功率的比值，但在应用中，其他值的比率（电压比或电流比）对数也可称为dB 。
例如，一个放大器的输入电压为10 mV ，输出电压为10V ，放大等级为10 V/10 mV =1 000倍。
因此也可以dB 为单位表示为：放大等级 = 20 lg(10 V/10 mV) = 60 dB （2）dBm“dBm ”为dB （mW ）的缩写。
表示的是相对于1mW 的功率比值，通常指的是600Ω阻抗下的功率。
因此，“0 dBm ”定义为： 0 dBm =1 mW 或0.775 V 或1.291 mA（3）功率或电压的级别由刻度读值和选择的挡位来确定。
电子技术实验报告(二极管应用电路)
实验报告（二）课程名称: 电子技术实验项目: 二极管应用电路专业班级:姓名: 座号: 09实验地点: 仿真室实验时间:指导老师: 成绩:实验目的: 1.通过二极管的伏安特性的绘制, 加强对二极管单向导通特性的理解；2.掌握直流稳压电源的制作及其特点。
实验内容: 1.二极管伏安特性曲线绘制；2.直流稳压电源制作。
实验步骤: 1.二极管伏安特性曲线绘制二极管测试电路（1）创建电路二极管测试电路；（2）调整V1电源的电压值, 记录二极管的电流与电压并填入表1；（3）调整V2电源的电压值, 记录二极管的电流与电压并填入表2；（4）根据实验结果, 绘制二极管的伏安特性。
V1 200mV 400mV 600mV 800mV 1V 2V 3VU D198.445mV 373.428 mV 47.16 mV 528.7 mV 549.97 mV 670.25 mV 653.78 mV I D15.4 mA 265.7 mA 1.284 mA 2.798 mA 4.5 mA 1.379 mA 23.403 mAV2 20V 40V 60 V 80V 100VU D20V 40V 50.018V 50.118V 50.13VI D0A 0A 99.19 mA 298.82 mA 498.6mA2.直流稳压电源制作（1）创建整流滤波电路如图2—2；（2）利用虚拟示波器, 观察输出电压uo的波形, 并测量仪表输出直流电压Uo(Uo为RL上的电压), 用教材上的公式计算Uo’,对比二者是否相等；（3）令RL=200Ω, 讲电容C改成22Uf,观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（4）将电容C设置成开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（5）将D1设为开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（6）将D1和电容C同时设为开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（7）在电路中加入稳压电路如图2-3, 观察滤波后uc波形及uo的波形, 测量Uo；整流滤波电路整流滤波稳压电路实验总结:二极管具有单向导通特性稳压二极管如果工作在反向击穿区, 则当反向电流的变化量较大时, 二极管两端响应的电压变化量却很小, 说明具有稳压性学生签名:年月日。
电子技术_实验报告
一、实验目的1. 熟悉电子技术实验的基本操作和注意事项。
2. 掌握常用电子元器件的识别和检测方法。
3. 学习电路的搭建、调试和测量方法。
4. 培养学生的动手能力和创新思维。
二、实验原理电子技术是研究电子器件、电路及其应用的一门学科。
本实验主要包括以下几个方面：1. 电子元器件的识别与检测：熟悉常用电子元器件的外形、符号、参数和检测方法。
2. 电路的搭建与调试：根据电路原理图，正确连接电路，并进行调试，使其达到预期功能。
3. 电路的测量与分析：使用仪器对电路进行测量，分析实验结果，验证电路原理。
三、实验仪器与设备1. 电路实验箱2. 数字万用表3. 钳子、螺丝刀等工具4. 实验用电子元器件四、实验内容1. 电子元器件的识别与检测（1）识别电阻、电容、二极管、晶体管等常用电子元器件。
（2）使用数字万用表检测电子元器件的参数，如电阻、电容、二极管、晶体管的正向导通电压等。
2. 电路的搭建与调试（1）根据电路原理图，正确连接电路。
（2）检查电路连接是否正确，无短路、断路等现象。
（3）调试电路，使其达到预期功能。
3. 电路的测量与分析（1）使用数字万用表测量电路关键点的电压、电流等参数。
（2）分析实验结果，验证电路原理。
五、实验步骤1. 实验前准备：熟悉实验原理、仪器设备，了解实验内容。
2. 电子元器件的识别与检测：（1）观察元器件外形，识别其类型。
（2）使用数字万用表检测元器件参数。
3. 电路的搭建与调试：（1）根据电路原理图，正确连接电路。
（2）检查电路连接是否正确，无短路、断路等现象。
（3）调试电路，使其达到预期功能。
4. 电路的测量与分析：（1）使用数字万用表测量电路关键点的电压、电流等参数。
（2）分析实验结果，验证电路原理。
六、实验结果与分析1. 电子元器件的识别与检测：成功识别常用电子元器件，并使用数字万用表检测其参数。
2. 电路的搭建与调试：成功搭建电路，并使其达到预期功能。
3. 电路的测量与分析：（1）测量电路关键点的电压、电流等参数，结果符合预期。
现代电子技术实验报告
现代电子技术实验报告现代电子技术实验报告引言：现代电子技术在我们的日常生活中起着重要的作用。
从智能手机到电脑，从家用电器到交通工具，电子技术无处不在。
为了更好地理解和应用电子技术，我们进行了一系列实验，并在本报告中总结了实验结果和心得体会。
实验一：电路基础实验在这个实验中，我们学习了电路的基本原理和组成。
通过搭建简单的电路，我们了解了电流、电压和电阻的关系。
我们还学会了使用万用表测量电路中的电流和电压。
通过实验，我们深入理解了欧姆定律，并能够独立解决一些基本电路问题。
实验二：模拟电子电路实验在这个实验中，我们进一步学习了模拟电子电路的原理和应用。
通过搭建放大器电路，我们掌握了放大器的工作原理和放大倍数的计算方法。
我们还学会了使用示波器观察电路中的电压波形，并通过调整电路参数来改变波形。
这个实验让我们对模拟电子电路有了更深入的理解。
实验三：数字电子电路实验在这个实验中，我们学习了数字电子电路的原理和设计。
通过搭建逻辑门电路，我们了解了逻辑门的工作原理和真值表的编写方法。
我们还学会了使用计数器和触发器来设计时序电路。
这个实验让我们对数字电子电路有了更深入的认识，并能够独立设计一些简单的数字电路。
实验四：通信电子电路实验在这个实验中，我们学习了通信电子电路的原理和应用。
通过搭建调制解调器电路，我们了解了调制解调的基本原理和方法。
我们还学会了使用示波器观察调制信号和解调信号，并通过调整电路参数来改变信号质量。
这个实验让我们对通信电子电路有了更深入的理解，并能够独立解决一些通信电路问题。
实验五：微处理器实验在这个实验中，我们学习了微处理器的原理和编程。
通过搭建微处理器实验板，我们了解了微处理器的内部结构和指令集。
我们还学会了使用汇编语言编写简单的程序，并通过下载程序到微处理器实验板上进行运行。
这个实验让我们对微处理器有了更深入的认识，并能够独立编写一些简单的程序。
结论：通过这些实验，我们对现代电子技术有了更深入的了解。

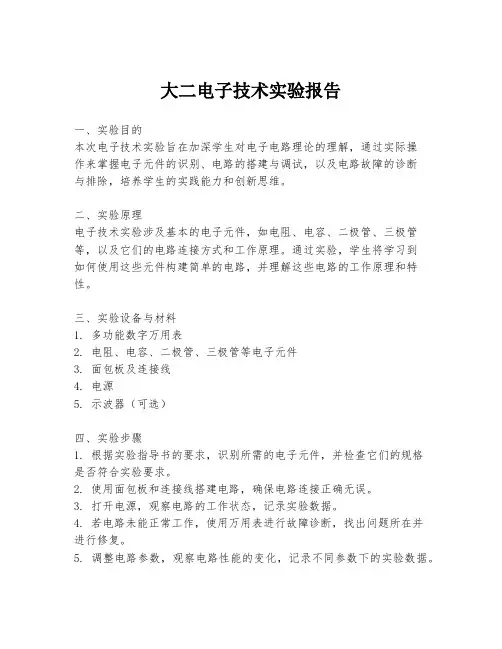

大二电子技术实验报告
大二电子技术实验报告一、实验目的本次电子技术实验旨在加深学生对电子电路理论的理解，通过实际操作来掌握电子元件的识别、电路的搭建与调试，以及电路故障的诊断与排除，培养学生的实践能力和创新思维。
二、实验原理电子技术实验涉及基本的电子元件，如电阻、电容、二极管、三极管等，以及它们的电路连接方式和工作原理。
通过实验，学生将学习到如何使用这些元件构建简单的电路，并理解这些电路的工作原理和特性。
三、实验设备与材料1. 多功能数字万用表2. 电阻、电容、二极管、三极管等电子元件3. 面包板及连接线4. 电源5. 示波器（可选）四、实验步骤1. 根据实验指导书的要求，识别所需的电子元件，并检查它们的规格是否符合实验要求。
2. 使用面包板和连接线搭建电路，确保电路连接正确无误。
3. 打开电源，观察电路的工作状态，记录实验数据。
4. 若电路未能正常工作，使用万用表进行故障诊断，找出问题所在并进行修复。
5. 调整电路参数，观察电路性能的变化，记录不同参数下的实验数据。
五、实验结果与分析在本次实验中，我们成功搭建了基本的放大电路，并进行了性能测试。
通过调整电路中的电阻值，我们观察到了放大倍数的变化。
实验数据表明，电阻值的增加会导致放大倍数的减小，这与理论预期相符。
在故障诊断过程中，我们发现了一个连接错误，并及时进行了修正，使电路恢复了正常工作。
六、实验总结通过本次电子技术实验，我们不仅加深了对电子电路理论的理解，而且提高了实际操作能力。
实验过程中遇到的问题和挑战，锻炼了我们分析问题和解决问题的能力。
此外，实验还激发了我们对电子技术的兴趣，为今后的学习和研究打下了良好的基础。
七、实验心得在本次实验中，我深刻体会到了理论与实践相结合的重要性。
通过亲自动手搭建电路，我对电子元件和电路的工作原理有了更加直观的认识。
同时，我也认识到了细心和耐心在实验过程中的重要性，任何一个小小的疏忽都可能导致实验的失败。
在未来的学习中，我将继续培养自己的实践能力和创新思维，为成为一名优秀的电子工程师而努力。

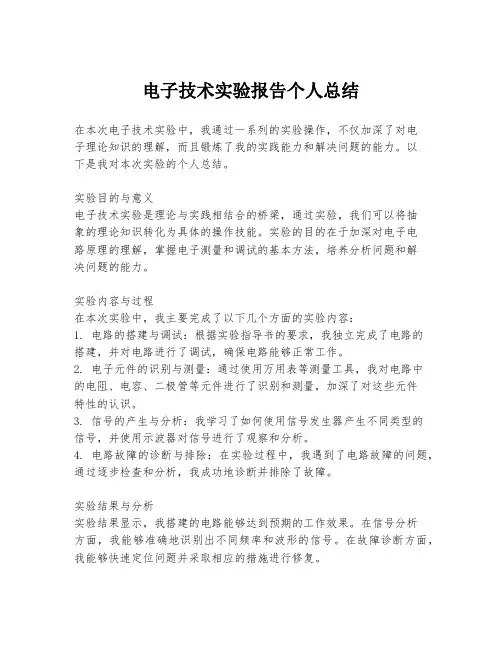

电子技术实验报告个人总结
电子技术实验报告个人总结在本次电子技术实验中，我通过一系列的实验操作，不仅加深了对电子理论知识的理解，而且锻炼了我的实践能力和解决问题的能力。
以下是我对本次实验的个人总结。
实验目的与意义电子技术实验是理论与实践相结合的桥梁，通过实验，我们可以将抽象的理论知识转化为具体的操作技能。
实验的目的在于加深对电子电路原理的理解，掌握电子测量和调试的基本方法，培养分析问题和解决问题的能力。
实验内容与过程在本次实验中，我主要完成了以下几个方面的实验内容：1. 电路的搭建与调试：根据实验指导书的要求，我独立完成了电路的搭建，并对电路进行了调试，确保电路能够正常工作。
2. 电子元件的识别与测量：通过使用万用表等测量工具，我对电路中的电阻、电容、二极管等元件进行了识别和测量，加深了对这些元件特性的认识。
3. 信号的产生与分析：我学习了如何使用信号发生器产生不同类型的信号，并使用示波器对信号进行了观察和分析。
4. 电路故障的诊断与排除：在实验过程中，我遇到了电路故障的问题，通过逐步检查和分析，我成功地诊断并排除了故障。
实验结果与分析实验结果显示，我搭建的电路能够达到预期的工作效果。
在信号分析方面，我能够准确地识别出不同频率和波形的信号。
在故障诊断方面，我能够快速定位问题并采取相应的措施进行修复。
实验心得与体会通过本次实验，我深刻体会到了理论与实践相结合的重要性。
在实验过程中，我学会了如何将理论知识应用到实际操作中，同时也认识到了实验中可能出现的各种问题以及解决问题的方法。
此外，实验还锻炼了我的耐心和细致，提高了我的动手能力和创新思维。
实验建议与展望为了进一步提高实验的效果，我建议在今后的实验中可以增加更多的实践环节，让学生们有更多机会亲自动手操作。
同时，也可以引入一些现代电子技术，如微控制器编程等，以拓宽学生们的知识面和技能。
结束语总的来说，本次电子技术实验是一次非常宝贵的学习经历。
它不仅让我对电子技术有了更深入的理解，而且也让我在实际操作中获得了宝贵的经验。

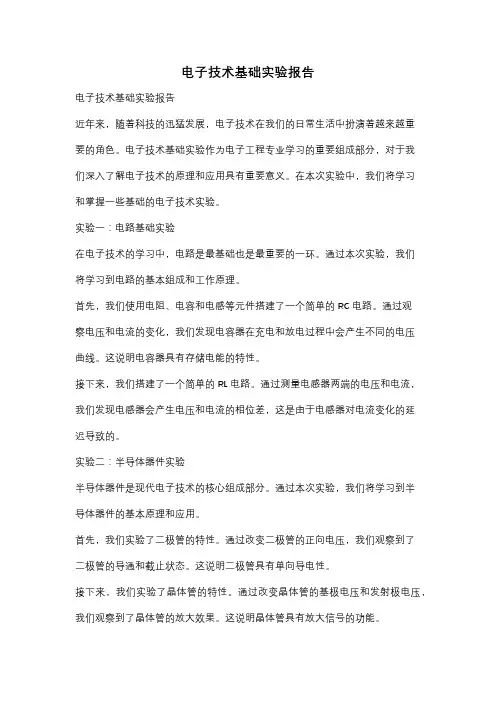

电子技术基础实验报告
