水喷射泵常见故障及排除方法
旋转喷射泵常见故障及处理分析
旋转喷射泵常见故障及处理分析
甘恩磊 徐建宏 中国石油乌对旋转喷射泵使用过程中经常出现的振动、压力突然降低以及泄露等问题的原因进行分析，并且站在机械密封本身质量以 及使用安装等方面仔细描述具体的解决办法，希望给相关人士一定借鉴参考意义。 【关键词】旋转喷射泵；机械密封；动不平衡；泄漏
四、旋转喷射泵机械密封泄漏 在进行化工生产过程中，一旦出现 泄漏，所造成的后果是比较严重的，如 果是比较少的泄露会对环境造成污染， 如果泄露是比较严重的，会造成严重的 安全事故，因此应该对设备的泄露问题 引起足够的重视。能够使得旋转喷射泵 出现泄漏的原因可以概括成以下两点。 １．机械密封本身质量问题。机械密 封就是依靠垂直轴作用于滑动端面，在 流体压力以及补偿机构的弹性力双重作 用下，保持密切贴合。对于旋转喷射 泵，只存在一对端面，如果再进行制造 过程中没有对端面进行很好的制作，即 使密封面贴合在一起也会存在一定的间 隙。 ２．使用方面的问题。２个比较小的螺 旋弹簧所提供的，在正常使用情况下， 弹簧会形成密封面弹力，这样动静环就 可以紧密的贴合在一起。但是如果泵 长时间没有运行，煤焦油在弹簧上面就 会粘结，使得弹力变小或者是消失，当 再次对泵进行启动时候，应该利用蒸汽 提前进行预热、吹扫，将煤焦油完全融 化，从而使得弹簧恢复弹力。这样密封 面就可以保持密切贴合，从而不会出现 任何泄露。
其线速度甚至会达到６７．５ｍ／ｓ，在煤焦 油当中，会不可避免的存在这一部分固 体细小颗粒，这些固体细小颗粒在转子 腔的内壁会进行高速摩擦，如果时间比 较长，在转子腔的内壁会形成一些形状 不规则的沟槽，这样转子就不会再动平 衡，因此也会形成比较严重的振动。当 出现这一问题，应该马上停机，或者是 对转自总成进行更换，或者是及时对转 子进行修复，确保事故不会造成严重的 后果。

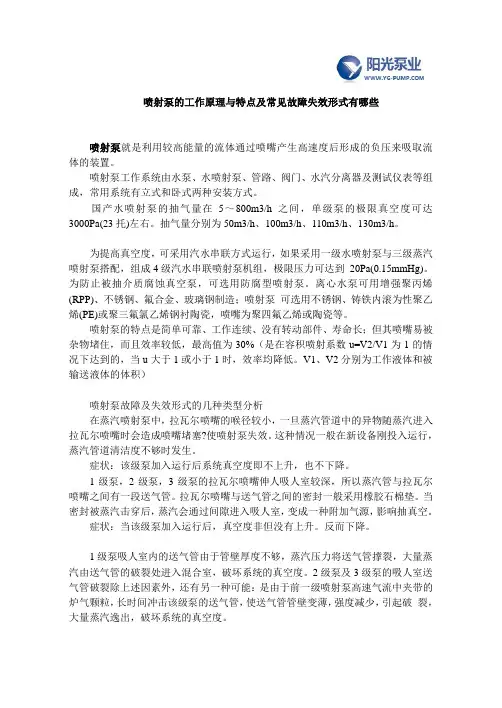

喷射泵的工作原理与特点及常见故障失效形式有哪些
喷射泵的工作原理与特点及常见故障失效形式有哪些喷射泵就是利用较高能量的流体通过喷嘴产生高速度后形成的负压来吸取流体的装置。
喷射泵工作系统由水泵、水喷射泵、管路、阀门、水汽分离器及测试仪表等组成，常用系统有立式和卧式两种安装方式。
国产水喷射泵的抽气量在5～800m3/h之间，单级泵的极限真空度可达3000Pa(23托)左右。
抽气量分别为50m3/h、100m3/h、110m3/h、130m3/h。
为提高真空度，可采用汽水串联方式运行，如果采用一级水喷射泵与三级蒸汽喷射泵搭配，组成4级汽水串联喷射泵机组，极限压力可达到20Pa(0.15mmHg)。
为防止被抽介质腐蚀真空泵，可选用防腐型喷射泵。
离心水泵可用增强聚丙烯(RPP)、不锈钢、氟合金、玻璃钢制造；喷射泵可选用不锈钢、铸铁内滚为性聚乙烯(PE)或聚三氟氯乙烯钢衬陶瓷，喷嘴为聚四氟乙烯或陶瓷等。
喷射泵的特点是简单可靠、工作连续、没有转动部件、寿命长；但其喷嘴易被杂物堵住，而且效率较低，最高值为30%（是在容积喷射系数u=V2/V1为1的情况下达到的，当u大于1或小于1时，效率均降低。
V1、V2分别为工作液体和被输送液体的体积）喷射泵故障及失效形式的几种类型分析在蒸汽喷射泵中，拉瓦尔喷嘴的喉径较小，一旦蒸汽管道中的异物随蒸汽进入拉瓦尔喷嘴时会造成喷嘴堵塞?使喷射泵失效。
这种情况一般在新设备刚投入运行，蒸汽管道清洁度不够时发生。
症状：该级泵加入运行后系统真空度即不上升，也不下降。
1级泵，2级泵，3级泵的拉瓦尔喷嘴伸人吸人室较深，所以蒸汽管与拉瓦尔喷嘴之间有一段送气管。
拉瓦尔喷嘴与送气管之间的密封一般采用橡胶石棉垫。
当密封被蒸汽击穿后，蒸汽会通过间隙进入吸人室，变成一种附加气源，影响抽真空。
症状：当该级泵加入运行后，真空度非但没有上升。
反而下降。
1级泵吸人室内的送气管由于管壁厚度不够，蒸汽压力将送气管撑裂，大量蒸汽由送气管的破裂处进入混合室，破坏系统的真空度。
柴油机喷油泵的常见故障及维修处理方法
柴油机喷油泵的常见故障及维修处理方法【摘要】柴油机喷油泵是柴油机的重要部件，负责将燃油送入喷油嘴，影响着柴油机的燃烧效率和性能。
喷油泵常见故障会给柴油机带来严重影响，如动力下降、油耗增加等问题。
其中堵塞是影响喷油泵正常工作的主要原因之一，需要及时清洗或更换堵塞物。
喷油泵密封不严会导致燃油外泄，需要检查密封件并调整。
喷油泵压力不稳定常见于高速运转时，可能是油泵内部零件磨损，需要修理或更换。
喷油泵喷油量不足会导致发动机运转不顺畅，可能是喷油嘴堵塞或调节出问题，需要进行维修。
漏油也会导致燃油浪费和环境污染，可能是密封圈老化或损坏，需要及时更换。
定期检查喷油泵的保养工作和及时发现解决喷油泵故障是确保柴油机正常运转和延长使用寿命的重要措施。
【关键词】柴油机喷油泵、常见故障、维修处理方法、堵塞、密封不严、压力不稳定、喷油量不足、漏油、定期检查、保养、及时发现、解决故障。
1. 引言1.1 了解柴油机喷油泵的重要性柴油机喷油泵是柴油机中至关重要的部件之一。
它起着将燃油从燃油箱输送到喷油嘴的关键作用，直接影响着柴油机的工作效率和性能。
喷油泵通过高压喷射燃油到气缸内，确保燃油能够完全燃烧，从而提供动力。
了解柴油机喷油泵的重要性，首先要明白它在整个柴油机系统中的作用。
喷油泵能够根据发动机的负荷和转速实时调整喷油量和喷油时间，确保燃油能够按照最佳比例燃烧，提高燃油的利用率，降低废气排放。
在柴油机长时间运行过程中，喷油泵可能会出现各种故障，影响其正常工作。
及时检测和维修喷油泵故障对保证柴油机的正常运行至关重要。
除了保证柴油机的正常运行外，了解柴油机喷油泵的重要性还可以帮助我们更好地进行维护保养工作，延长其使用寿命，减少故障发生的概率。
加强对柴油机喷油泵的理解和重视，对保障柴油机的稳定运行和提高工作效率具有重要意义。
1.2 常见故障会给柴油机带来什么影响柴油机喷油泵是柴油机中至关重要的部件之一，一旦出现故障将会给柴油机带来严重影响。
消防设施的常见故障及应急处理方法
消防设施的常见故障及应急处理方法消防设施在保障人们生命财产安全方面起着至关重要的作用。
然而，由于长期使用和维护不当等原因，消防设施常常会出现各种故障。
本文将介绍一些常见的消防设施故障，并提供相应的应急处理方法。
1. 灭火器故障灭火器是最常见的消防设施之一，但由于长时间未进行检查和维护，灭火器可能出现无法正常喷射灭火剂的问题。
此时，应立即更换新的灭火器，并将故障的灭火器送至专业机构进行维修。
2. 自动喷水灭火系统漏水自动喷水灭火系统是建筑物中常见的消防设施，但由于管道老化、连接松动等原因，系统可能会出现漏水现象。
如果发现漏水，应立即关闭系统的主阀门，并联系专业维修人员进行修复。
在修复期间，可以使用手动灭火器进行临时灭火。
3. 消防水泵故障消防水泵是消防系统的核心部件，一旦出现故障，将严重影响消防水源供应。
常见的故障包括电机故障、管道堵塞等。
在发现水泵故障时，应立即切断电源，并联系专业维修人员进行检修。
4. 烟雾探测器误报烟雾探测器是及早发现火灾的重要设备，但有时会出现误报的情况。
误报可能是由于灰尘、湿气等外界因素引起的。
当烟雾探测器误报时，应首先确认是否真的有火灾发生，如果没有明显的火灾迹象，可以通过轻轻拍打或吹气等方法清除探测器上的灰尘，或者联系专业人员进行检修。
5. 消防门无法正常关闭消防门在火灾发生时起到隔离烟气和火势蔓延的作用，但由于长时间使用，门扇可能会变形或损坏，导致无法正常关闭。
如果发现消防门无法关闭，应及时通知相关部门进行修复或更换。
6. 喷淋系统无法启动喷淋系统是一种常见的自动灭火设备，但由于电源故障、阀门堵塞等原因，喷淋系统可能无法正常启动。
在发现喷淋系统无法启动时，应检查电源是否正常，清除阀门堵塞，并联系专业人员进行检修。
总之，消防设施的常见故障需要及时处理，以确保其正常运行。
在应急处理中，我们应保持冷静，采取正确的措施。
同时，定期对消防设施进行检查和维护也是至关重要的，以确保其始终处于良好的工作状态。
水蒸汽喷射泵真空系统的故障的特点及形式
书山有路勤为径，学海无涯苦作舟
水蒸汽喷射泵真空系统的故障的特点及形式
水蒸汽喷射泵真空系统的真空度故障的特点
1、表现形式单一, 成因复杂: 从我们所处理的故障来看, 最基本的表现是真空度达不到处理要求。
而形成的原因却是多种多样的, 既可以是由系统外泄漏造成的, 也可以是由于内泄漏造成的, 还可能是由于蒸汽、冷凝水、各种控制阀门的故障以及其他原因造成的。
2、发生频率低, 查找时间长: 真空系统是由多个单级泵、冷凝器及阀门经串并联组成的无运动部件的密闭系统, 主要是以蒸汽、水为工作介质, 在工作介质状态相对稳定的情况下, 系统的稳定性也相对较高, 机械故障的发生频率较低。
而这一特点也使得在故障发生后, 难以判断发生故障的真正部位, 需经过逐级检查, 才能确定故障发生的具体部位, 故此所需的查找时间较长。
3、故障的重现性差, 规律不明显: 由于故障的形成原因多样, 发生频率低, 故此相同原因的故障的重现性差, 规律难寻。
水蒸汽喷射泵真空系统的真空故障的形式及成因
真空设备的上述特点, 使得我们在处理真空设备故障时所需时间比较长, 在生产节奏快、高附加值钢种处理比不断升高的今天, 长时间的故障停机会给生产组织带来较大的影响, 特别是在生产任务重的时候, 甚至会影响到合同的完成。
真空度故障排查难, 难在其看不见, 摸不着, 难在其无规可循。
在一段时间内, 它成为困扰生产设备的一大难题。
真空设备的故障排查难道真的无规可循了吗? 经过长期的生产实践积累, 我认为还是存在一定的规律的。
以下是我的一点看法:
真空度故障的形式。

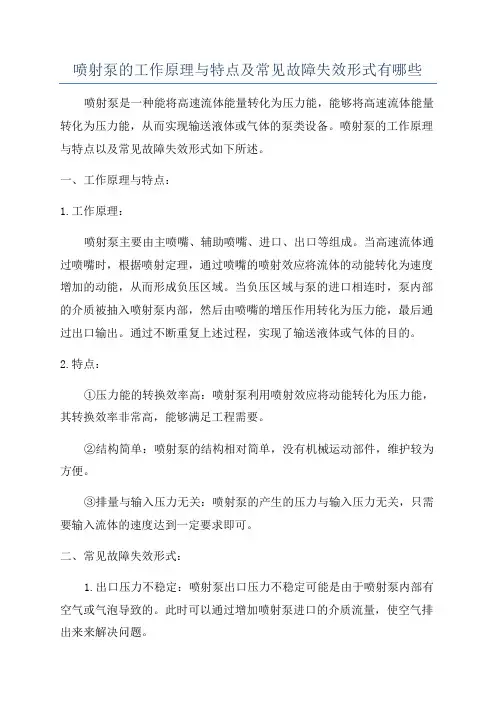

喷射泵的工作原理与特点及常见故障失效形式有哪些
喷射泵的工作原理与特点及常见故障失效形式有哪些喷射泵是一种能将高速流体能量转化为压力能，能够将高速流体能量转化为压力能，从而实现输送液体或气体的泵类设备。
喷射泵的工作原理与特点以及常见故障失效形式如下所述。
一、工作原理与特点：1.工作原理：喷射泵主要由主喷嘴、辅助喷嘴、进口、出口等组成。
当高速流体通过喷嘴时，根据喷射定理，通过喷嘴的喷射效应将流体的动能转化为速度增加的动能，从而形成负压区域。
当负压区域与泵的进口相连时，泵内部的介质被抽入喷射泵内部，然后由喷嘴的增压作用转化为压力能，最后通过出口输出。
通过不断重复上述过程，实现了输送液体或气体的目的。
2.特点：①压力能的转换效率高：喷射泵利用喷射效应将动能转化为压力能，其转换效率非常高，能够满足工程需要。
②结构简单：喷射泵的结构相对简单，没有机械运动部件，维护较为方便。
③排量与输入压力无关：喷射泵的产生的压力与输入压力无关，只需要输入流体的速度达到一定要求即可。
二、常见故障失效形式：1.出口压力不稳定：喷射泵出口压力不稳定可能是由于喷射泵内部有空气或气泡导致的。
此时可以通过增加喷射泵进口的介质流量，使空气排出来来解决问题。
2.噪音大：喷射泵工作时产生的噪音大，可能是由于喷嘴堵塞或摩擦引起的。
解决方法是清洗喷嘴或更换磨损严重的零部件。
3.进口流量异常：喷射泵进口流量异常常见的原因有：进口管道阻塞、进口换热器堵塞、介质粘度过高等。
解决方法是清理或疏通堵塞的部分，确保进口通畅。
4.一些部件磨损严重：喷射泵使用时间较长，部件会出现磨损的情况，严重磨损的部件可能会导致泵的工作效率降低。
此时需要更换磨损的部件。
5.喷射泵无法启动：喷射泵无法启动可能是由于电源故障、电机故障、控制系统故障等原因引起的。
解决方法是检查电源、电机和控制系统的正常运行。
以上仅列举了喷射泵的部分常见故障失效形式，实际中还可能存在其他故障，因此在使用和维护过程中需要根据实际情况进行检查和解决。
射水泵总结
射水泵总结简介射水泵（也称为喷水泵）是一种常见的工业泵，主要用于将高速水流注入到系统中以清洗、冲洗或喷射液体。
射水泵常见于船舶、化工厂、消防系统以及农业领域等。
本文将对射水泵的工作原理、应用领域以及常见故障进行总结和分析。
工作原理射水泵的工作原理基于喷射原理。
它通过利用高速水流产生的压力来推动液体流动。
基本的射水泵由两个主要部分组成：进口喷嘴和出口管道。
当水通过进口喷嘴时，喷嘴的大小和形状会产生一种高速水流。
这个高速水流通过出口管道，使得泵入口处的空间产生负压，吸取需要泵送的流体。
应用领域射水泵在许多领域有着广泛的应用，包括但不限于以下几个方面：1. 船舶行业射水泵常用于船舶的冷却系统。
通过将海水泵入船体，可以对发动机和其他部件进行冷却，以保持其正常运行温度。
另外，射水泵还可以用于清洗船舶外表面，去除附着的海藻和水垢。
2. 化工厂在化工流程中，射水泵可用于将强酸或强碱等液体输送到需要加工的设备中。
这些液体通常需要高速输送，并且射水泵的工作原理很适合该需求。
3. 消防系统射水泵是消防系统中必不可少的一部分。
在火灾发生时，射水泵可以迅速将大量水输送到火源附近，以扑灭火势或控制火势的蔓延。
4. 农业喷灌系统在农业领域，射水泵常用于喷灌系统。
它能够将水从水源引入灌溉管道，并以高速喷射的方式将水喷洒到农作物上，实现灌溉。
常见故障和解决方法射水泵的常见故障及其解决方法如下：1. 泵体漏水可能原因：泵体密封圈老化、磨损或松动。
解决方法：更换密封圈或重新安装密封圈。
2. 泵体产生异常噪音可能原因：轴承损坏、泵体内部有异物、泵体安装不稳定。
解决方法：更换轴承、清除泵体内的异物、重新安装泵体。
3. 泵体无法启动可能原因：电源故障、电机故障。
解决方法：检查电源连接是否正常，检查电机并修复或更换。
4. 水流出口泵压不稳定可能原因：进口阀门调节不当、泵体内部积水。
解决方法：调整进口阀门，清除泵体内部积水。
总结射水泵是一种重要的工业泵，具有广泛的应用领域。
水喷射真空机组使用说明书
水喷射真空机组使用说明书一、结构及工作原理利用流体来传递能量和质量的真空获得装置，采用有一定压力的水流通过喷射流喷出，由于喷射水流速特别高，将压力能转变为速度能，使吸气区压力降低产生真空。
高速水流将被抽吸的气体攫走，经过文氏管收缩段与喉径充分混合压缩，进行分子扩散能量交换，速度均衡。
在经扩张段速度降低压力增高，大于大气压力从出口喷入蓄水罐（池）中，不凝性气体析出。
水经离心泵循环使用，完成吸气工艺。
二、RPP系列水喷射真空机组的特点：RPP系列水喷射真空机组由耐腐泵、喷射泵、缓冲罐、水池、止回阀、球阀、管件以及多台防腐蒸汽喷射泵等部件组成。
采用增强聚丙稀塑料一次注塑成型，RPP系列水喷射真空机组机械强度高、耐腐蚀性能强、表面光洁、结构简单、体积小，使用寿命最长、排气量最大、真空度高等优点。
三、机组使用注意事项：1、使用前，必须仔细检查RPP系列水喷射真空机组各部位紧固件是否松动，若有松动必须校正拧紧。
2、开机前水池必须加满水，打开RPP系列水喷射真空机组进口阀，严禁脱水空转及反转，以防止损坏机封和泵。
3、停机前先放空或真空度降到0.092Mpa以下，然后停机、以防RPP系列水喷射真空机组真空度过高倒吸，损坏止回阀，（如止回阀失灵，请打开止回阀盖，清除杂物）。
4、汽水串联喷射泵，先打开然后再开蒸汽，停机时先关蒸汽，以防损坏水喷射泵。
在安装蒸汽管路时，保证管路内不能积水，一定要保持水平，否则将影响RPP系列水喷射真空机组真空度。
5、循环水池水温过高，会影响排气量和真空度，需要及时更换或补充水。
四、RPP系列水喷射真空机组的技术参数表：五、常见故障排除故障排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水喷射泵常见故障及排除方法
不同用途的水喷射泵可能会出现不同的故障，需要合找出具体原因予以解决。
这里介绍的只是水喷射泵常见的故障及解决办法。
水喷射泵“返水”
所谓“返水”是指工作介质水.不能全部经扩压管流入贮水箱.而是有一些水从喷嘴喷出以后返流入被抽真空的容器。
造成“返水”的原因可分两类:新泵“返水”和旧泵返水。
新泵“返水”主要原因是设计、加工或装配的问题。
例如.扩压器喉部直径过小，即喉部截面积与喷嘴出口截面积比值过小;喷嘴加工精度太低，水从喷嘴喷出之后有少址不能定向喷走;安装时喷嘴与扩压器不同心;循环水泵压力头偏低，从喷嘴喷出的水流速过慢等。
如果新泵一切正常，使用过一段时间之后出现“返水”现象的原因可能有:设备和管道密封不严。
如密封垫老化、破损、管子破裂、螺栓松动等:喷嘴磨损严重，尺寸改变；扩压器喉部堵塞;水泵压头不稳等。
找出故障原因之后.排除故障的方法即迎刃而解了。
例如:新泵安装时检查尺寸、加工精度，进行气密性测试，及时调整;旧泵加强检查与维护.做到及时消除故障。
真空度下降
造成真空度下降的主要原因有:喷嘴或扩压器喉部磨损太大;设备或管道有泄露之处;喷射泵水温太高，造成水的饱和压力偏高;被抽空间中的物料负荷过大.以至于产生的气体不能及时抽除。
排除故障的方法主要有:更换喷嘴或扩压器;检查泄翻处予以消除。
加大冷却水城.降低水滋。
减小处理物料的负荷，降低水喷射泵的抽气负荷.
真空度不稳
造成真空度不稳的主要原因有:被抽空间中物料放气址随时间变化，不稳定均匀;喷嘴、管道或扩压器有随机性堵塞;喷射泵下端尾管插入贮水箱内水的深度不稳，大气中的空气有时从尾管水封处翻入;水泵的电压不稳；水泵叶轮松动;设备振动严重等。
排除故障的方法主要有:控制进料量和能引起物料放气量变化的参效;查找原因、清除随机性堵塞、保证贮水箱中的水最，完善水封装置;找出供电电压不稳，泵叶轮松动或设备振动的原因，设法消除。
