离心泵常见故障分析及处理[1]

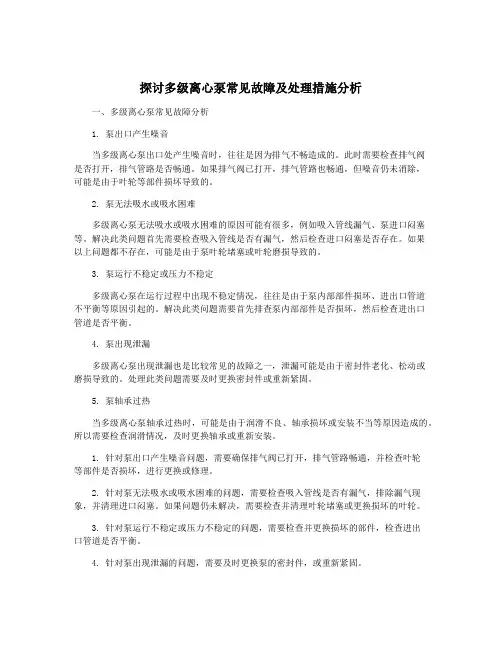

探讨多级离心泵常见故障及处理措施分析
探讨多级离心泵常见故障及处理措施分析一、多级离心泵常见故障分析1. 泵出口产生噪音当多级离心泵出口处产生噪音时，往往是因为排气不畅造成的。
此时需要检查排气阀是否打开，排气管路是否畅通。
如果排气阀已打开，排气管路也畅通，但噪音仍未消除，可能是由于叶轮等部件损坏导致的。
2. 泵无法吸水或吸水困难多级离心泵无法吸水或吸水困难的原因可能有很多，例如吸入管线漏气、泵进口闷塞等。
解决此类问题首先需要检查吸入管线是否有漏气，然后检查进口闷塞是否存在。
如果以上问题都不存在，可能是由于泵叶轮堵塞或叶轮磨损导致的。
3. 泵运行不稳定或压力不稳定多级离心泵在运行过程中出现不稳定情况，往往是由于泵内部部件损坏、进出口管道不平衡等原因引起的。
解决此类问题需要首先排查泵内部部件是否损坏，然后检查进出口管道是否平衡。
4. 泵出现泄漏多级离心泵出现泄漏也是比较常见的故障之一，泄漏可能是由于密封件老化、松动或磨损导致的。
处理此类问题需要及时更换密封件或重新紧固。
5. 泵轴承过热当多级离心泵轴承过热时，可能是由于润滑不良、轴承损坏或安装不当等原因造成的。
所以需要检查润滑情况，及时更换轴承或重新安装。
1. 针对泵出口产生噪音问题，需要确保排气阀已打开，排气管路畅通，并检查叶轮等部件是否损坏，进行更换或修理。
2. 针对泵无法吸水或吸水困难的问题，需要检查吸入管线是否有漏气，排除漏气现象，并清理进口闷塞。
如果问题仍未解决，需要检查并清理叶轮堵塞或更换损坏的叶轮。
3. 针对泵运行不稳定或压力不稳定的问题，需要检查并更换损坏的部件，检查进出口管道是否平衡。
4. 针对泵出现泄漏的问题，需要及时更换泵的密封件，或重新紧固。
离心泵的常见故障及处理方法
（3）重新调整密封组合件
（4）整泵拆卸换静环使之与轴垂直度误差符合要求，并按要求装 密封组合件
（5）更换 0型圈
（6）适当压紧填料使之渗水如汗（7）使水封环的位置正好对准水封管口
（8）更换填料或更换轴套
（9）选用高质量填料
（1）泵轴和电机轴不同心
（2）泵轴弯曲
（3）轴承磨损严重或损坏
（4）转动部分失去平衡
（5）泵产生气蚀
（6）管路或泵内有杂物堵塞
（7）基础螺栓松动
（8）进口阀开度过小
（9）转动部分与固定部分有磨卡
（10）基础刚度不够
（1）校正对中
（2）更换新轴
（3）更换轴承
（4）进行静或动平衡测试
（5）向厂方咨询
（6）检查并清除堵塞骞杂物或在进水口加格栅
离心泵的常见故障及处理方法
序号
故障现象
原因
处理方法
1
轴承发热
（1）润滑不良、加油量过多或不足、油质不好
（2）泵轴与电机轴不同心
（3）转子不平衡
（4）机组振动超标
（5）轴承损坏
（1）检查油质和油量，适当增加或减少油量或更换新的合格润滑油
（2）校正两轴的同心度使之符合要求（标准）
（3）检查转子的不平衡度或在较小流量处运行，高速时做动平衡
（4）检查机组地脚螺栓及各部件是否松动
（5）检测轴承是否良好，检查并清洗轴承体
2
泵输不出液体
（1）吸入管路或泵内留有空气（2）进口或出口侧管道阀门关闭
（3）使用扬程高于泵的最大扬程
（4）吸入管漏气
（5）错误的叶轮旋转方向
（6）吸上高度太高
（7）吸水管路过小或杂物堵塞（8）转速不符
离心泵运转中常见故障及处理
5、增加压盖垫片厚度
泵壳过热
1、出口阀未打开
2、泵设计流量大，实用量太小
3、叶轮被异物堵塞
1、打开出口阀
2、更换流量小的泵或增大用量
3、清除堵塞物
填料密封泄漏过大
1、填料没有装够应有的圈数
2、填料的装填方法不正确
3、使用填料的品种或规格不当
4、填料压盖没有压紧
5、存在“吃填料”现象
2、叶轮或进口阀被堵塞
3、叶轮腐蚀，磨损严重
4、入口密封环磨损过大
5、吸液高度过大
6、泵体或吸入管路漏入空气
1、改变转向
2、清除堵塞物
3、更换或修理叶轮
4、更换入口密封环
5、降低吸液高度
6、紧固，改善密封
运转声音异常
1、异物进入泵壳
2、叶轮背帽脱落
3、叶轮与泵壳摩擦
4、滚动轴承损坏
5、填料压盖与泵轴或轴套摩擦
故障现象
产生原因
解决办法
无液体排出
1、叶轮或进口阀被异物堵塞
2、吸液高度过大
3、吸入管路漏入空气
4、泵没有灌满液体
5、被输送液体温度过高
6、出口阀或进口阀因损坏而打不开Biblioteka 1、清除异物2、降低吸液高度
3、拧紧松动的螺栓或更换密封垫
4、停泵灌液
5、降低液体温度或降低安装高度
6、更换或修理阀门
流量不足
1、叶轮反转
1、找正联轴器
2、紧固螺栓或更换密封垫
3、更换或调整轴承
4、校直泵轴
5、更换叶轮
6、降低液体温度
7、重新安装、调整
8、紧固螺栓
9、消除电动机振动
轴承过热
1、中心线偏移

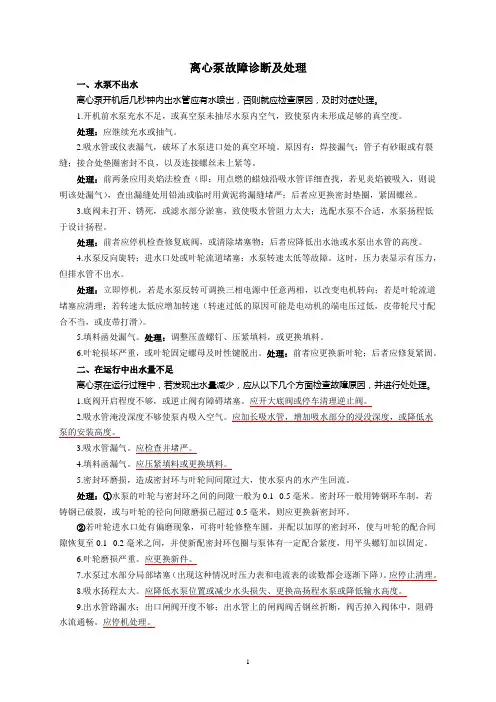

离心泵故障诊断及处理
离心泵故障诊断及处理一、水泵不出水离心泵开机后几秒钟内出水管应有水喷出，否则就应检查原因，及时对症处理。
1.开机前水泵充水不足，或真空泵未抽尽水泵内空气，致使泵内未形成足够的真空度。
处理：应继续充水或抽气。
2.吸水管或仪表漏气，破坏了水泵进口处的真空环境。
原因有：焊接漏气；管子有砂眼或有裂缝；接合处垫圈密封不良，以及连接螺丝未上紧等。
处理：前两条应用炎焰法检查（即：用点燃的蜡烛沿吸水管详细查找，若见炎焰被吸入，则说明该处漏气），查出漏缝处用铅油或临时用黄泥将漏缝堵严；后者应更换密封垫圈，紧固螺丝。
3.底阀未打开、锈死，或滤水部分淤塞，致使吸水管阻力太大；选配水泵不合适，水泵扬程低于设计扬程。
处理：前者应停机检查修复底阀，或清除堵塞物；后者应降低出水池或水泵出水管的高度。
4.水泵反向旋转；进水口处或叶轮流道堵塞；水泵转速太低等故障。
这时，压力表显示有压力，但排水管不出水。
处理：立即停机，若是水泵反转可调换三相电源中任意两相，以改变电机转向；若是叶轮流道堵塞应清理；若转速太低应增加转速（转速过低的原因可能是电动机的端电压过低，皮带轮尺寸配合不当，或皮带打滑）。
5.填料函处漏气。
处理：调整压盖螺钉、压紧填料，或更换填料。
6.叶轮损坏严重，或叶轮固定螺母及时性键脱出。
处理：前者应更换新叶轮；后者应修复紧固。
二、在运行中出水量不足离心泵在运行过程中，若发现出水量减少，应从以下几个方面检查故障原因，并进行处处理。
1.底阀开启程度不够，或逆止阀有障碍堵塞。
应开大底阀或停车清理逆止阀。
2.吸水管淹没深度不够使泵内吸入空气。
应加长吸水管，增加吸水部分的浸没深度，或降低水泵的安装高度。
3.吸水管漏气。
应检查并堵严。
4.填料函漏气。
应压紧填料或更换填料。
5.密封环磨损，造成密封环与叶轮间间隙过大，使水泵内的水产生回流。
处理：①水泵的叶轮与密封环之间的间隙一般为0.1--0.5毫米。
密封环一般用铸钢环车制，若铸钢已破裂，或与叶轮的径向间隙磨损已超过0.5毫米，则应更换新密封环。

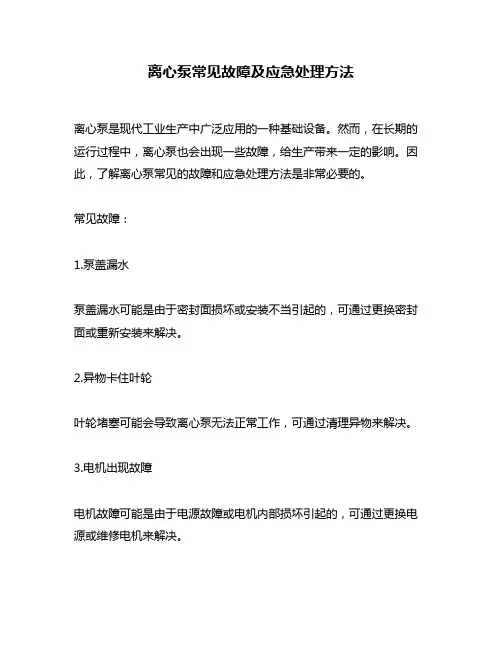

离心泵常见故障及应急处理方法
离心泵常见故障及应急处理方法
离心泵是现代工业生产中广泛应用的一种基础设备。
然而，在长期的运行过程中，离心泵也会出现一些故障，给生产带来一定的影响。
因此，了解离心泵常见的故障和应急处理方法是非常必要的。
常见故障：
1.泵盖漏水
泵盖漏水可能是由于密封面损坏或安装不当引起的，可通过更换密封面或重新安装来解决。
2.异物卡住叶轮
叶轮堵塞可能会导致离心泵无法正常工作，可通过清理异物来解决。
3.电机出现故障
电机故障可能是由于电源故障或电机内部损坏引起的，可通过更换电源或维修电机来解决。
4.泵轴断裂
泵轴断裂可能会导致离心泵无法正常工作，可通过更换泵轴来解决。
应急处理方法：
1.关闭电源
在出现故障时，首先应该关闭电源，以保证工作人员的安全。
2.排空液体
排空液体可以避免液体在维修过程中造成的损坏。
3.清理过滤器
清理过滤器可以防止泵叶轮被堵塞。
4.更换零件
对于受损的零件，必须及时更换以确保离心泵的正常运行。
维修离心泵需要专业的技能和工具，用户应该寻求专业技术人员的帮
助。
在平时的使用中，还应该注意定期检查、维护离心泵，以减少其发生故障的概率。
总之，离心泵在工业生产中扮演着非常重要的角色，了解其常见故障和应急处理方法对保障生产安全和正常运行至关重要。
离心泵的常见故障及解决方法
离心泵的常见故障及解决方法1、级间密封垫片失效【案例】某塑料厂高压装置的热水泵，由国外进口，2级泵，入口压力1.6MPa，出口4.1MPa，扬程250m，操作温度为212℃，流量210m3/h，汽蚀余量3.9m，泵壳的材质为铸钢。
在运转过程中，泵因过载停机，显示为电动机过流故障，泵停下来以后，转动泵轴进行盘车，轻松自如，据此可以确认机械密封和轴承都没有出现故障。
再次起动电动机，现象仍然是电动机电流高，经过10s以后，电动机过负荷保护停车。
怀疑是电动机有问题，拆开联轴器，空转电动机，运转正常，通过检查，确认电动机无问题。
原因分析：将泵从现场拆下解体，发现离心泵的1级和2级之间的密封面冲蚀严重，密封垫是缠绕垫片，垫片已经损坏，密封失效。
由于密封失效，2级泵腔的高压液体通过密封面进入1级泵腔，导致离心泵的轴向力剧增，而且，无法平衡掉这个轴向力。
泵的转速越高，轴向力随之也越大。
因此，根本无法将泵起动运转到正常转速。
解决办法：将缠绕垫的密封面用电焊进行补焊，重新加工密封面，换上新垫片。
再次起动离心泵以后，运行正常。
通过这件事说明，对于离心泵类设备，在低速盘车无卡塞现象，并不能说明离心泵本身就没有问题，泵的轴向力不平衡故障，只有在运转速度达到一定转速以后，才能体现出来。
2、解决汽蚀问题【案例】同样是上面这台离心泵，由于热水的冲刷和汽蚀，造成泵的流道和口环处损坏严重，为了维持生产，采取补焊的方法。
但补焊以后，使用的时间仍然很短，一般不超过三个月，所以，每两年就要更换一台新泵，购买一台新泵的价格为80万元人民币。
当离心泵叶轮入口处压力降低到液体饱和蒸汽压力时，汽蚀就会发生。
提高离心泵抗汽蚀有两方面的措施：一是改进进口的结构参数，使泵具有尽可能小的汽蚀余量，或者采取耐汽蚀材料，以提高泵的使用寿命；另一方面正确地设计吸入管路尺寸，安装高度等，使泵入口处有足够的有效汽蚀余量，不发生汽蚀。
解决办法：由于此泵已经安装在厂房内，要改变安装尺寸和吸入高度，需要重新安装吸入罐，比较困难。
离心泵常见故障处理方法和离心泵的检修
离心泵常见故障处理方法和离心泵的检修1.泵的启动失败：这可能是由于电源故障、电机损坏、轴承问题或泵体堵塞等原因引起的。
处理方法包括检查电源连接、更换损坏的电机、更换磨损的轴承或清理泵体堵塞。
2.泵的流量降低：这可能是由于泵叶轮磨损、进口管道堵塞或流体黏稠度增加等原因引起的。
处理方法包括更换磨损的泵叶轮、清理进口管道或更换黏稠度较低的流体。
3.泵的振动增大：这可能是由于泵和电机的不平衡、轴承损坏或轴承座磨损等原因引起的。
处理方法包括平衡泵和电机、更换磨损的轴承或修复轴承座。
4.泵的噪音增大：这可能是由于泵与基座接触不良、轴承受损或泵体产生共振等原因引起的。
处理方法包括调整泵与基座之间的接触、更换受损的轴承或加阻尼材料以减少共振。
5.泵的温升过高：这可能是由于泵的转速过高、泵轴承损坏或流体温度过高等原因引起的。
处理方法包括降低泵的转速、更换损坏的泵轴承或降低流体温度。
离心泵的检修方法：1.检查泵的外观：检查泵体是否有裂纹、变形或腐蚀迹象。
如发现问题，应及时修复或更换。
2.清洗泵体和叶轮：使用适当的溶剂清洗泵体和叶轮，以去除污垢和沉积物。
3.检查轴承和轴承座：检查轴承是否磨损或松动，轴承座是否有裂纹或变形。
如有需要，应更换磨损的轴承或修复轴承座。
4.检查密封件：检查密封件是否磨损或老化，如有需要，应更换密封件。
5.检查电机：检查电机是否正常运转，是否有异常噪音或振动。
如有需要，应及时修复或更换电机。
6.调整泵的配气：根据工作条件，调整泵的进出口阀门的开闭程度，以确保泵的正常运转。
7.进行试运转：在进行检修后，应进行试运转，以确保泵的正常运转和密封性能。
以上就是离心泵常见故障、处理方法和离心泵的检修方法。
正确的检修和维护可以延长离心泵的使用寿命，并保证其正常运转。
在进行检修时应注意安全，必要时请专业人士进行维修。
离心泵的常见故障分析与处理
离心泵的常见故障分析与处理离心泵是一种常见的流体输送设备，广泛应用于工业生产中。
然而在使用过程中，离心泵也会出现一些常见的故障。
本文将对离心泵的常见故障进行分析，并提供相应的处理方法。
1.泵运行时噪音大：可能原因：（1）进口阀门未完全打开或是有异物阻塞；（2）泵的轴承磨损；（3）叶轮与泵壳的间隙过大；（4）泵运行不平稳。
处理方法：（1）检查进口阀门是否打开，清除阻塞物；（2）更换轴承；（3）重新调整叶轮与泵壳的间隙；（4）检查泵的安装是否平稳，进行调整。
2.泵流量不足：可能原因：（1）进口阀门未完全打开或是有异物阻塞；（2）泵的排水管道有堵塞；（3）泵的叶轮磨损严重；（4）泵的设定流量过小。
处理方法：（1）检查进口阀门是否打开，清除阻塞物；（2）清除排水管道的堵塞；（3）更换叶轮；（4）调整泵的设定流量。
3.泵出口压力过高：可能原因：（1）出口阀门未完全打开；（2）排水管道有堵塞；（3）泵的叶轮磨损严重；（4）泵的设定压力过大。
处理方法：（1）检查出口阀门是否打开；（2）清除排水管道的堵塞；（3）更换叶轮；（4）调整泵的设定压力。
4.泵温度上升：可能原因：（1）泵运行时间过长；（2）泵的轴承润滑不足；（3）进口阀门未完全打开。
处理方法：（1）对泵进行冷却或是增加散热器；（2）检查泵的轴承润滑情况，进行添加；（3）调整进口阀门的开启程度。
5.泵振动过大：可能原因：（1）泵与基座之间的联接不稳定；（2）泵的轴承损坏；（3）泵的输送介质含有杂质。
处理方法：（1）检查泵与基座的联接情况，进行调整；（2）更换轴承；（3）净化输送介质。
以上仅仅是离心泵常见故障的一部分，根据实际情况还有一些其他故障，如电机异常、电源问题等。
在处理故障时，需要根据具体情况进行分析，并采取相应的处理方法，可将故障降至最低程度。
同时，对于离心泵的日常维护也十分重要，定期进行检查、保养，以延长泵的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心泵常见故障分析及处理
张军
摘要:离心泵运转过程中，难免会出现各种各样的故障。
因而，如何提高泵运转的可靠性、寿命及效率，以及对发生的故障及时准确的判断处理，是保证生产平稳运行的重要手段。
关键词:离心泵；故障；分析；处理
一、引言
随着工业的不断发展，对离心泵的要求不断增加。
离心泵做为输送物料的一种转动设备，对连续性较强的试油作业（如锅炉试气保温作业）生产尤为重要。
因此，需要性能稳定能够输送高温介质及高扬程的离心泵。
而离心泵运转过程中，难免会出现各种各样的故障。
因而，如何提高泵运转的可靠性、寿命及效率，以及对发生的故障及时准确的判断处理，是保证生产平稳运行的重要手段。
二、离心泵结构及工作原理
1、离心泵结构组成
离心泵的主要过流部件有吸水室、叶轮和压水室。
吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。
2、离心泵工作原理
离心泵工作前，先将泵内充满液体，然后启动离心泵，叶轮快速转动，叶轮的叶片驱使液体转动，液体转动时依靠惯性向叶轮外缘流去，同时叶轮从吸入室吸进液体，在这一过程中，叶轮中的液体绕流叶片，在绕流运动中液体作用一升力于叶片，反过来叶片以一个与此升力大小相等、方向相反的力作用于液体，这个力对液体做功，使液体得到能量而流出叶轮，这时液体的动能与压能均增大。
依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。
由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。
三、常见故障原因分析及处理
1、起动后不能供液
离心泵不能供液的情况可分两类。
一类情况是起动后一段时间，排出压力表的指针仍基本不动，泵壳或排出管上的试水考克放不出水，这说明液体根本没有进入泵内。
有正吸高的离心泵，通常配各种自吸装置，在起动期间在泵吸入口形成真空而"引水"。
如果这些装置不能产生足够的真空度，则引水失败，无法供液。
属于这方面的原因可能是：
（1）“引水”装置失灵。
例如初次使用的自吸离心泵未向泵内灌水等。
（2）吸入管或轴封漏气。
（3）吸入管露出液面。
如果发现泵排出压力表读数虽不升高，但吸入压力表指示较大的真空度，则可能是吸入真空度已大于"允许吸上真空度"，液体在泵的吸口汽化，以致泵无法吸入液体。
原因有：（1）吸高过大；从真空容器吸入的泵则可能是流注高度太小或吸入液面真空度过大。
（2）吸入管流阻过大，例如滤器堵塞。
（3）吸入管不通，例如吸入阀未开、底间锈死或吸入管堵塞等。
（4）吸入液体温度过高，以致“允许吸上真空度”过小。
另一类情况是液体已进入泵内，排出压力表读数已上升，但产生的封闭排出压力却小于正常值，原因可能在泵的方面，如叶轮松脱、淤塞或严重损坏；转速太低或转向弄反。
若封闭排出压力正常，也可能是下列情况使泵无法排液：如管路静压太大；并联使用时另一
台泵扬程过高；排出阀未开（例如闸板阀与阀杆脱落）。
有流注吸高的泵引水时可先开泵壳上的放气旋塞，然后开吸入阀向泵内灌水。
如起动后封闭排压不足，有可能是灌入的舷外水含气泡过多，以致起动后气体分离而聚于叶根不易冲走。
2、流量不足
离心泵流量不足根据工况特性来分析，若不是泵的扬程特性曲线降低，就是管路的特性曲线变陡或上移，以致工况点向小流量方向移动。
属于管路方面的原因是：管路静压（排出高度或排出液面压力）升高或排出管阻力变大。
属于泵的原因是：转速不够；阻漏环磨损，内部漏泄增加；叶轮破损或有淤塞；吸入管或轴封漏气；吸入管浸入液体中太浅以致吸入了气体；泵工作中发生了汽蚀现象等。
3、电动机过载
我公司现用的离心泵多以电动机为原动机，电路一般都有过电流保护设备。
电动机过载时，会因电流过大而自动断电停车。
这可从以下几个方面进行查找原因；
（1）检查电源的电压和频率是否正常。
当电压降低时，电流就将升高，这时电动机功率实际上并未增加，称为表面过载。
另外，如电流频率增高，则电动机的转速将成正比地增大，泵的轴功率就会增加。
（2）盘车检查泵的摩擦功率是否太大。
如盘车比正常时沉重，可能是：填料压盖过紧或机械轴封安装不当（弹簧过紧）、泵轴弯曲、对中不良、叶轮碰擦或轴承严重磨损等。
（3）检查被输送液体的粘度、密度是否超过设计要求。
（4）双吸叶轮如果装反，则后弯叶片变成了前弯叶片，也会使泵过载。
（5）必要时可脱开泵和电动机的连接，让电动机单独运转。
如测得电流比正常的空载值高，则表明电机本身有毛病（转子擦碰、缺相运转等）。
应该说明，如因管路方面原因使离心泵流量显著超过额定流量（扬程很低），则其功率将超
过额定功率。
但一般电动机在配备时都有适当的功率余量。
4、运转时振动过大和产生异常声响
造成离心泵异常振动和噪声的原因可分为两个方面。
第一是机械方面原因，通常有：
（l）转动部件不平衡。
除制造或焊补后的转子动平衡不合格外，叶轮局部腐蚀、磨损或淤塞也可能会使其失去平衡。
（2）动、静部件擦碰。
这可能是由泵轴弯曲、轴承磨损等原因引起的，也可能是因轴向推力平衡装置失效，导致叶轮轴向移动而碰触泵壳。
（3）泵基座不好。
例如地脚螺栓松动、底座刚度不足而与泵发生共振或底座下沉使轴线失中。
（4）联轴节对中不良或管路安装不妥导致泵轴失中。
（5）原动机本身振动，可脱开联轴节进行运转检查。
第二是液体方面的原因，可能是：
汽蚀现象。
这种现象引起的振动和噪声通常是在流量较大时产生，可查看吸入真空度是否过大以帮助判断。
通常可用减小流量（如关小排出阀或降低转速）、降低液温或增大流体高度等办法来消除。
通过以上方法可以解决现场施工中离心泵出现的常见故障，在一定程度内保证了试油现场施工作业安全有效地运行。
