油浸式电压互感器试验方法-思源赫兹
2015/10/21
江苏思源赫兹互感器有限公司品保 部
2
油浸式电压互感器
JDCF－110系列 110kV串级式油浸电压互感器
2015/10/21
JDX6－35系列 35kV油浸电压互感器
3 江苏思源赫兹互感器有限公司品保 部
一、密封性能试验
1.1 试验目的：考核被试互感器的密封性能，在长期运行中有无 渗、漏油现象，能不能为其长期运行提供可靠的绝缘保证 1.2 试验主要设备：额定压力的N2瓶、减压阀、输气管、压力表 1.3 试验步骤： a)检查确保被试互感器的瓷瓶表面干净、无油污 b)用单相阀向分压器中充入0.1MPa的气压并保持12小时，余 压不低于0.07MPa c)12h后检查气压表和产品表面，产品表面应无渗、 漏油现象 1.4 试验结果判断：如果在规定的压力和试验时间内产品无渗、漏 油现象，则判定该试验合格
部
七、感应耐压试验
b)施加电压应由0开始均匀升压，到规定的试验电压后保持40s，降到30﹪试 验电压后再切断电源 7.5 不接地电压互感器一次绕组短时工频耐压试验步骤及注意事项： 在感应耐压试验后，应对其一次绕组进行短时工频耐压试验，试验时应把其 二次绕组和油箱全部接地，一次绕组A和X端全部接一次工频耐压线，施加其额 定短时工频耐压值，并保持60s 7.6 试验接线图如下：
油浸式电压互感器 试验流程及方法
2015/10/21
江苏思源赫兹互感器有限公司品保 部
1
参考标准
GB 1207-2006 GB/T22071.2-2008 Q/320682GFT04-2005 Q/320682GFT05-2007 Q/320682GFT09-2006 Q/320682GFT10-2006 Q/320682GFT18-2008 Q/320682GFT18-2008 OSY.303.030JT OSY.303.041JT 电磁式电压互感器 互感器试验导则 第2部分：电磁式电压互感器 JDC6-110型电压互感器 JDCF-110型电压互感器 JDXN2-35、JDXN6-35型电压互感器 JDXN2-35、JDXN6-35型电压互感器 JDT-27.5型电压互感器 JDT-20型电压互感器 JDCF-66W3型电压互感器技术条件 JDCF-110型电压互感器技术条件
A TX 1a C4 R4 R3 N
A TX 1a 1n 2a 2n da dn
T1－变频介损仪 TX－被试电压互感器 V－电压表 CK－标准电容 G、R3、R4、C4－电桥测量端 A－一次绕组高压端子 N－一次绕组接地端子 1a 1n、2a 2n－二次绕组 da dn－剩余绕组
正接法做整体介损接线图
2015/10/21
正接法做支架介损接线图
14
江苏思源赫兹互感器有限公司品保 部
五、介损试验
测量整体介损接线图
测量支架介损接线图
2015/10/21
江苏思源赫兹互感器有限公司品保 部
15
六、励磁特性试验
6.1 试验目的：考核变压器铁芯的制造质量是否良好，绕组匝间、层间是否存在 短路现象 6.2 试验主要设备：接触式调压器、平均值电压表、电流表、低功率因数瓦特表 6.3 试验要求：对于有效接地电压互感器测量其80﹪、100﹪、120﹪和150﹪额 定电压下的空载电流和损耗值 且同批产品相差不应超过30﹪
2015/10/21 江苏思源赫兹互感器有限公司品保 部 7
三、一次绕组N端及二次绕组短时工频耐压试验
3.5试验原理图如下：
R T
T－耐压测试仪 A1－电流表 R－保护电阻 V1、V2－电压表 C1、C2－电容分压器 A－一次绕组高压端子 N－一次绕组接地端子 1a 1n、2a 2n－二次绕组 da dn－剩余绕组
右图为测量互感器一次 绕组N端子对二次绕组 及地绝缘电阻的试验接 线图
2015/10/21
江苏思源赫兹互感器有限公司品保 部
6
三、一次绕组N端及二次绕组短时工频耐压试验
3.1 试验目的：考核互感器一次绕组N端、二次绕组、剩余绕组之间及对地的绝 缘水平能否达到国标和设计要求 3.2 试验主要设备：耐压测试仪 3.3 试验要求：一次绕组N端对二次绕组及地应能承受工频 5kV1min不击穿；各 二次绕组、剩余绕组之间及对地应能承受工频 3kV1min不击穿 3.4 试验步骤及注意事项： a)耐压仪和互感器外壳必须可靠接地 b)试验人员必须戴好绝缘手套，做好防护措施 c)将耐压测试仪的高压端子接N端子，其余各绕组的一个出线端子、油箱 全部短接并接地，一起接耐压仪接地端子，5kV1min，考核一次绕组N端对二次 绕组及地的绝缘水平 d)将耐压测试仪的高压端子接某个绕组的出线端子，其余各绕组的一个出 线端子、油箱全部短接并接地，一起接耐压仪接地端子，3kV1min，依次对各 绕组进行试验，考核各绕组之间及对地的绝缘水平 e)对于不接地电压互感器，只需对二次绕组及地施加3kV1min f)施加电压应由0开始均匀升压，到规定的试验电压后保持1min，降到 30﹪试验电压后再切断电源
2015/10/21 江苏思源赫兹互感器有限公司品保 部 5
二、绝缘电阻试验
f)要待兆欧表读数稳定后再进行读数，标准时间为60s，试验时摇表转速大 约为120r/min，即2r/s。 g)当试品电容较大时，测量后须先将兆欧表从测量回路中断开，然后才能停 止转动发电机，以免试品电容电流反充损坏仪器。 2.5 试验结果判断： 如果符合2.3的试验要求， 则判定试验合格
七、感应耐压试验
7.3 试验要求：a)被试品若为接地电压互感器应能承受下表所列耐压值，时间 t＝2倍的额定频率/试验频率×60s＝40s b)被试品若为不接地电压互感器，则在感应耐压后还应对其一次 绕组进行额定短时工频耐压试验，时间60s 电压等级（kV） 20 27.5 35 66 110 设备最高电压（kV） 24 31.5 40.5 72.5 126 感应耐压值（kV） 55 95 95 160 230
7.4 感应耐压试验步骤及注意事项： 表1 a)若被试品为接地电压互感器时，则一次绕组N端、油箱、不用的各绕组的 一个同名出线端子必须可靠接地，使一次绕组A端感应到规定的耐压值；若被试 品为不接地电压互感器时，则需感应耐压试验2次，试验时应把一次绕组的A端 和油箱接地，使一次绕组X端感应到规定的耐压值，再把X端和油箱接地，使A 2015/10/21 20 端感应到规定的耐压值 江苏思源赫兹互感器有限公司品保
T－接触式调压器 A0－电流表 V0－电压表 W－低功率因数瓦特表 Tx－被试互感器 A、X－一次绕组出线端子 a n－二次绕组出线端子
不接地电压互感器励磁特性接线图
17
接地电压互感器励磁特性接线图
2015/10/21
江苏思源赫兹互感器有限公司品保 部
X
6.4 试验接线图如下：
A
六、励磁特性试验
6.5 试验注意事项： a)若被试品为接地电压互感器，则被试品一次绕组N端、油箱、多于的绕组的 一个同名出线端子必须可靠接地 b)若被试品为不接地电压互感器，则被试品一次绕组A端和X端开路且不接地， 但油箱必须可靠接地 c)对被试品的二次绕组施加其额定电压的百分比值，读取电流和损耗值并记 录 6.6 试验结果判断：若试验结果符合6.3的试验要求则判定合格
2015/10/21
江苏思源赫兹互感器有限公司品保 部
13
四、介损试验
5.6 试验接线图：
T1 PV1 CK V G C4 R4 R3 N
T1－变频介损仪 TX－被试电压互感器 V－电压表 CK－标准电容 G、R3、R4、C4－电桥测量端 A－一次绕组高压端子 N－一次绕组接地端子 1a 1n、2a 2n－二次绕组 da dn－剩余绕组
电流表
平均值电压表 低功率因数瓦特表 接触式调压器
2015/10/21
江苏思源赫兹互感器有限公司品保 部
16
六、励磁特性试验
1a T A0 V0 W 1n 2a 2n da dn N Tx
T
A
A0 V0
W TX
a
n
T－接触式调压器 A0－电流表 V0－电压表 W－低功率因数瓦特表 Tx－被试互感器 N－一次绕组接地端子 1a 1n、2a 2n－二次绕组 da dn－剩余绕组
4.1 试验目的：考核绕组出线端子的紧固 程度和接头处的焊接工艺是否良好 4.2 试验主要设备：双臂电桥、单臂电桥 4.3 试验要求：所测各绕组的直流电阻值 同批相差不能超过±10﹪ 4.4 试验方法及注意事项： a)环境温度5℃～40℃；相对湿度＜60﹪ b)测量前应先调好灵敏度并校零 c)P1、C1；P2、C2应分别引线 d)测量时先按下按钮B，再按下按钮G 并调零 e)对于电阻值大于10Ω时用单臂电桥测量 f )记录数值时要记下当时的环境温、湿度 4.5 试验结果判断：若测量数据符合4.3 的试验要求，则判定合格
2015/10/21
江苏思源赫兹互感器有限公司品保 部
4
二、绝缘电阻试验
2.1 试验目的：考核互感器真空干燥是否合格，一、二次绕组、剩余绕组之间及 对地绝缘有无受潮或短路，是进行感应耐压试验的依据 2.2 试验主要设备：2500V兆欧表 2.3 试验要求：一次绕组N端对二次绕组及地绝缘电阻≥1000MΩ；二次绕组、剩 余绕组之间及对地的绝缘电阻≥1000MΩ 2.4 试验步骤及注意事项： a)在使用兆欧表前应先开路试验，此时兆欧表应指向∞；再短路试验，此时 兆欧表应指向0 b)试验时应记录环境温湿度，一般温度要求0～40℃，相对湿度不要大于 60﹪ c)将兆欧表的L端接互感器的一次绕组N端子，其余各绕组的一个出线端子、 油箱全部短接并接地，一起接兆欧表E端，测量一次绕组对二次绕组及地的绝缘 电阻值 d)将兆欧表的L端接互感器的某个二次绕组的一个出线端子，其余各绕组的 一个出线端子、油箱全部短接并接地，一起接兆欧表E端，测量二次绕组之间及 对地的绝缘电阻值 e)依次测量各二次绕组之间及对地的绝缘电阻值

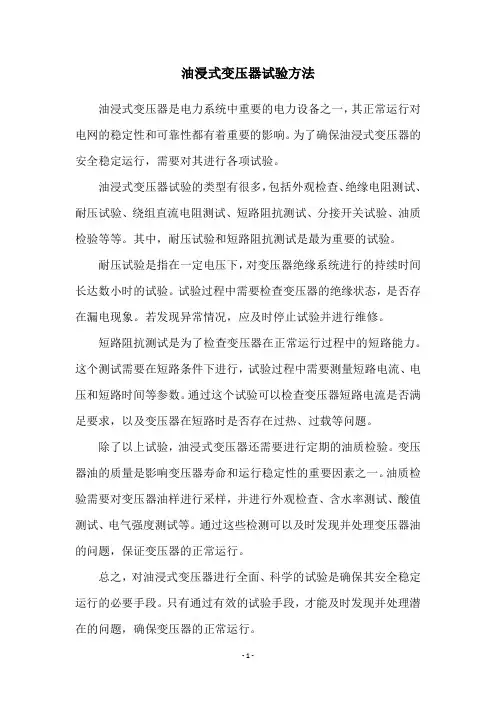

油浸式变压器试验方法
油浸式变压器试验方法
油浸式变压器是电力系统中重要的电力设备之一，其正常运行对电网的稳定性和可靠性都有着重要的影响。
为了确保油浸式变压器的安全稳定运行，需要对其进行各项试验。
油浸式变压器试验的类型有很多，包括外观检查、绝缘电阻测试、耐压试验、绕组直流电阻测试、短路阻抗测试、分接开关试验、油质检验等等。
其中，耐压试验和短路阻抗测试是最为重要的试验。
耐压试验是指在一定电压下，对变压器绝缘系统进行的持续时间长达数小时的试验。
试验过程中需要检查变压器的绝缘状态，是否存在漏电现象。
若发现异常情况，应及时停止试验并进行维修。
短路阻抗测试是为了检查变压器在正常运行过程中的短路能力。
这个测试需要在短路条件下进行，试验过程中需要测量短路电流、电压和短路时间等参数。
通过这个试验可以检查变压器短路电流是否满足要求，以及变压器在短路时是否存在过热、过载等问题。
除了以上试验，油浸式变压器还需要进行定期的油质检验。
变压器油的质量是影响变压器寿命和运行稳定性的重要因素之一。
油质检验需要对变压器油样进行采样，并进行外观检查、含水率测试、酸值测试、电气强度测试等。
通过这些检测可以及时发现并处理变压器油的问题，保证变压器的正常运行。
总之，对油浸式变压器进行全面、科学的试验是确保其安全稳定运行的必要手段。
只有通过有效的试验手段，才能及时发现并处理潜在的问题，确保变压器的正常运行。
220千伏油浸式电流互感器内部电弧故障试验方案(天选打工人)
220千伏油浸式电流互感器内部电弧故障试验方案一、试验目的为考核油浸式电流互感器的防爆性能，促进产品内部电弧故障防护能力的提升，特制定本方案。
本方案规定了220千伏油浸式电流互感器(包括倒立式、正立式两种结构)内部电弧故障试验的试验条件、试验场地、试品要求、引弧位置、引弧方式、试验要求、试验线路、试验方法、试验判据、试验报告要求等。
二、参考标准GB/T20840.1—2010互感器第1部分：通用技术要求GB/T20840.2—2014互感器第2部分：电流互感器的补充技术要求三、试验条件试验条件包括：1.试验应在相关附件安装好后的完整试品上进行；2.试验前试品的本体温度与环境温度应无显著差异；3.试验时的环境温度应为-IOC~40℃；4.试验场所不应有明显的外部电磁场影响；5.试验依据使用条件单相进行；6.试品底座应固定安装在至少500mm高的支架上。
四、试验场地(-)试验场地的功能划分内部电弧故障试验是一项破坏性试验，试验过程中可能出现爆炸、着火、漏油、碎片飞逸等多种现象。
内部电弧故障试验的场地根据其功能主要划分为试验区和安全防护功能区。
（二）试验区试验区对其平面、高度有相应要求，应对试验区内试品在试验中出现的漏油、油气混合物扩散、爆炸着火等现象采取相应的处理。
1.试验区平面要求内部电弧故障试验时，电流互感器的部件（例如储油柜、外绝缘套、膨胀器、膨胀器外罩、油箱等）可能会因压力导致破裂从而飞逸，应规定试品周围用于碎片飞逸的遏制区。
原则上遏制区内应无妨碍碎片飞逸的障碍物，遏制区的直径应等于电流互感器对径（最大尺寸）加上两倍试品高度。
遏制区不意图见图1O图1遏制区示意图2.试验区高度要求220千伏油浸式电流互感器内部电弧故障试验时，试验区的空间高度应不低于20m。
3.试验区对试品漏油、油气混合物扩散的处理方法试验区应具备收集、处理试品因试验而泄漏的绝缘油的功能，可采用地面及（或）地面四边带油槽的泄油池，也可布置具有可移动泄油、储油的试验工装等。
互感器原理及试验方法培训讲座思源赫兹
Sieyuan Electric
2、运行检查
Sieyuan ctric
2、运行检查
Sieyuan Electric
2、运行检查
Sieyuan Electric
3、互感器的检修
不同类型的互感器其检修项目不同，同一台互感 器的检修其类别不同，检修项目也不同。具体到 每台互感器的检修根据检修类别，参考相应的检 修标准进行检修。 检修分类：
Sieyuan Electric
5.1、巡视检查异常处理
2、 电容式电压互感器 （1）三相电压不平衡，开口三角有较高电压，设备有异常响声并 发热，可能是阻尼回路不良引起自身谐振现象，应立即停止运行。 （2）二次输出为零，可能是中压回路开路或短路，电容单元内部连 接断开，或二次接线短路。 （3）二次输出电压高，可能是电容器C1有元件损坏，或电容单元 低压端未接地。 （4）二次输出电压低，可能是电容器C2有元件损坏，二次过负荷 或连接接触不良或电磁单元故障。 （5）二次电压波动，可能是二次连接松动，或分压器低压端子未接 地或未接载波回路，如果是速饱和电抗型阻尼器，有可能是参数配 合不当。
Sieyuan Electric
1、互感器运行使用基本要求
6、互感器的引线安装应保证运行中一次端子在任何季节 和检修时所承受的机械负载不超过制造厂规定的允许值， 防止损坏造成渗漏油。 7、互感器外绝缘爬电距离及伞裙结构应满足安装地点污 秽等级及防雨闪要求。户 内树脂浇注互感器运行环境条件，应符合产品规定的污秽 等级和通过凝露试验的条件，防止爬电闪络。 8、互感器安装位置应在变电所过电压保护范围之内。防 止直击雷或侵入波造成损坏。 9、电容屏型电流互感器一次绕组末（地）屏必须可靠接 地。禁止出现接地开路。 10、倒立式电流互感器二次绕组屏蔽罩必须可靠接地。禁 止出现接地开路。 11、电流互感器二次侧严禁开路，备用的二次绕组也应短 路接地，电压互感器二次侧严禁短路。
220CT技术协议
220kV 油浸倒立式电流互感器技术协议书目录1 供货范围 12 项目概况 13 总的要求 14 项目环境 25通用要求 36技术要求 57 图纸及资料 88技术服务、工厂检验和监造 109试验 1110质量保证和管理 111 供货范围注：额定扩大连续热电流标准值为120%，执行GB1208-2006。
2 工程概况规划180MVA主变压器2台，本期建设180MVA主变压器1台。
220kV规划出线6回。
本期建设220kV出线1回。
110kV规划出线12回。
本期110kV无出线。
35kV规划出线16回。
本期35kV无出线。
3 总的要求3.1 本技术协议书提出了对设备本体及其附属设备的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。
3.2 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供方应按有关标准提供符合IEC标准、国标、行标和本技术协议书的优质产品。
3.3 本技术协议书所使用的标准及规定的条款如遇到与供方所执行的标准不一致时，按较高标准执行。
3.4 本技术协议书经供需双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
3.5 本技术协议书中涉及有关商务方面的内容，如与合同的《商务部分》有矛盾时，以《商务部分》为准。
3.6 本技术协议书未尽事宜，由三方协商确定。
4 项目环境4.1 海拔：1380m。
4.2 环境温度最高气温：+39.7℃最低气温： -33.1℃最大日温差：25K4.3最大日平均相对湿度（25℃时）：95%，最大月平均相对湿度（25℃时）：90%4.4日照强度：0.1W/cm2（风速0.5m/s）4.5覆冰厚度： 10 mm。
4.6最大风速： 30m/s(离地面10m、10分钟平均值)。
4.7耐震能力地震烈度 8度水平加速度： 0.25 g。
垂直加速度： 0.125 g。
共振、正弦拍波试验法，激振5次，每次持续时间5个周波，各次间隔2s，加速度应计及设备支架的动力放大系数1.2，并考虑其端部连接导线振动和导线张力的影响。

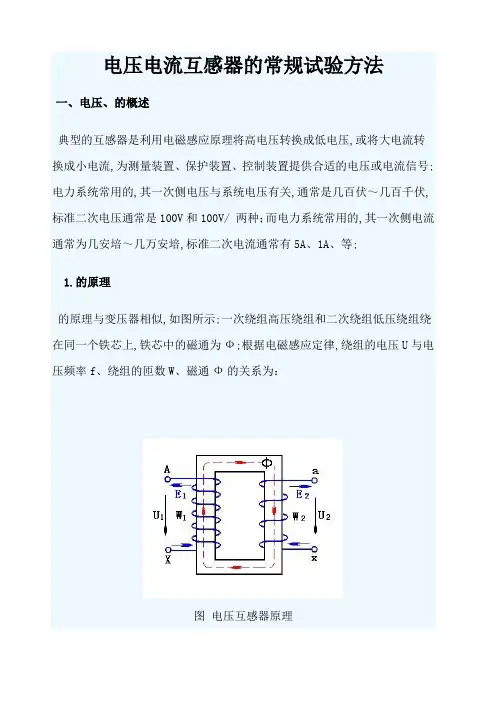

电压电流互感器的试验方法
