遥控接收模块
无线遥控器及接收模块使用及调试说明
无线遥控器及接收模块使用及调试说明一、无线遥控器及接收模块的使用方法1.遥控器使用方法：①安装电池：打开遥控器背部的电池仓，按照正负极方向正确安装电池。
②学习/匹配功能：一些遥控器支持学习功能。
在遥控器上按下学习按钮，然后将需要控制的设备进行对应操作。
例如，按下遥控器的电源按钮，则遥控器会记住电源按钮所对应的设备。
③操作按钮：根据具体使用需要，按下遥控器上对应的按钮，即可实现对设备的操作。
2.接收模块使用方法：①连接设备：将接收模块与需要控制的设备进行连接。
一般情况下，接收模块会有标有电源、信号输入、信号输出等接口。
根据设备的不同，将接收模块与设备的对应接口进行连接。
②遥控器匹配：在接收模块上找到匹配按钮，并按下。
接收模块进入匹配状态，并等待遥控器发送信号。
③接收信号：当遥控器上对应按钮按下时，遥控器将信号发送出去，接收模块接收到信号并进行解码。
④控制设备：接收模块解码后的信号会触发相应的控制动作，控制设备进行相应操作。
二、无线遥控器及接收模块的调试步骤1.遥控器调试：①检查电池：安装电池时，要注意电池的正负极方向是否正确。
如果电池电量不足，及时更换新电池。
②学习/匹配功能：按下遥控器上的学习按钮，并注意遥控器上的指示灯是否亮起。
如果有指示灯亮起，表示遥控器已成功进入学习模式，可以进行匹配操作。
③测试按钮：按下遥控器上的按钮，观察设备是否有相应的动作。
2.接收模块调试：①设备连接：将接收模块与设备进行连接，确保接口连接正确。
②匹配遥控器：按下接收模块上的匹配按钮，并注意接收模块上的指示灯是否亮起。
如果有指示灯亮起，表示接收模块已进入匹配模式。
③接收信号：按下遥控器上的按钮，观察接收模块上的指示灯是否闪烁。
指示灯闪烁表示接收到信号并进行解码。
④控制设备：确认接收模块解码正确后，观察设备是否有相应的动作。
三、无线遥控器及接收模块的常见问题及解决方法：1.遥控器无法正常使用：可能原因：电池电量不足、遥控器损坏、学习/匹配功能失效等。
遥控接收器工作原理
遥控接收器工作原理
遥控接收器工作原理的介绍如下：
遥控接收器是一种用于接收无线信号并转换为可操作设备的电信号的设备。
它由多个关键组件组成，包括天线、射频接收模块、解码器和输出接口。
首先，天线用于接收无线信号，并将其传输到射频接收模块。
射频接收模块接收到的无线信号经过放大和滤波等处理，以提高信号质量，并提取出所需的信息信号。
接着，解码器将经过处理的信号转换为可识别的数据。
解码器通常使用特定的解码算法，根据接收到的信号模式，将其转换为二进制数据。
这些二进制数据代表着特定的指令或操作，可以用来控制各种可操作设备。
最后，解码后的数据被传输到输出接口，该接口与可操作设备相连。
这个输出接口可以是有线接口，例如USB或RS232，也可以是无线接口，例如红外线或蓝牙等。
输出接口将接收到的数据转换为合适的电信号，并将其传输给可操作设备进行相应的操作。
总结来说，遥控接收器的工作原理是通过天线接收无线信号，并经过射频接收模块、解码器和输出接口等组件的处理，最终将信号转换为可操作设备所需的电信号，从而实现遥控操作。
无线遥控器的工作原理
无线遥控器的工作原理
无线遥控器是一种用来控制电子设备的无线通信设备。
它的工作原理基于无线电波传输和接收。
以下是无线遥控器的工作原理：
1.发射器部分：无线遥控器的发射器部分包括按键、编码芯片
和无线发射模块。
当按下遥控器上的按键时，编码芯片会将按键信息转换成相应的数字信号。
然后，无线发射模块会将这个数字信号转换成无线电波，并通过天线发送出去。
2.接收器部分：无线遥控器的接收器部分包括天线、无线接收
模块和解码芯片。
天线接收到发射器发送的无线电波，并将其送入无线接收模块。
无线接收模块会将接收到的无线电波转换成数字信号送入解码芯片。
3.解码部分：解码芯片接收到数字信号后，会对其进行解码，
将其转换成对应的控制信号。
这些控制信号可以是开关信号、调节信号等，具体取决于遥控器的设计和用途。
4.控制设备：解码芯片将解码后的控制信号送入相应的电路或
芯片，控制设备按照接收到的信号执行相应的操作。
例如，当按下遥控器上的开关按钮时，控制设备可能会打开或关闭电灯、电视等。
总结：无线遥控器的工作原理是通过发射器将按键信息转换成数字信号，并发送出去，接收器则接收到无线电波并将其转换
成数字信号后，进行解码，最终转换成对应的控制信号，用于控制相应的电子设备。
2.4g无线遥控器jf24e-tx 无线收发模块
采用高性能基带处理芯片， 遥控速度快，安全级别高。 内部已含2.4G 程序及遥控 对码程序，不需要再编程，直接使用。 接收模块输出状态可以选择锁存或非锁存。 高度集成，小体积，低功耗， 无外围零件，使用方便。 【遥控器及接收模块产品外观图】
【性能参数】 JF24E-TX（遥控器）
工作频率：2.4G 工作电压：2.5-3.6V 发射电流：4.3mA 输出功率：5db 待机电流：3uA 调制方式：GFSK 编码方式：芯片 ID 地址 自动对码 JF24E-RX（接收模块） 工作频率：2.4G 工作电压：2.5-3.6V 接收待机电流：0.1mA（平均值） 唤醒扫描电流：0.3mA 休眠模式电流：3uA 接收灵敏度：-85dBm 调制方式：GFSK 【遥控器尺寸及按键功能】
2.4G 无线遥控器及配套接收模块
JF24E-TX/RX 技术规格书
V03版本（多发1收） V02版本（多收1发） 【功能介绍】 JF24E-TX 是一款内含遥控程序的高端大方的2.4G 无线遥控器，是安阳市新世纪电子研究所 在 JF24D-TX/RX 遥控模块的功能基础上开发的带外壳的低功耗2.4G 遥控器。遥控器内部已经 烧写2.4G 的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。遥控器采 用一粒 CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。 遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态 LED 指示， 亮度降低需要更换电池。JF24E-RX 是遥控器配套的低功耗接收模块，接收模块已经烧写与遥 控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重 新对码。接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平， 收到发射信号输出为高电平，输出能力可驱动一只 LED，如需驱动更大功率负载需要加功率驱 动管。模块具有2种输出状态选择，可以选择锁存或者非锁存模式。5路输出可以独立工作也可 以同时工作互不干扰。遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键 即可完成对码。模块采用芯片唯一的 ID 地址对码， V03版本一个接收器可以配多个遥控器 （不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。V02版本是一个遥控 器可以控制多个接收器（不限制数量）。每个接收器可以输出5路控制信号。接收模块为低功耗 设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA 电流，比超外差接收模块消耗的电流 小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对 于遥控产品完全可以忽略这个延迟时间。接收模块体积小，功耗低，无任何外围零件，无需编 程即可嵌入各种遥控主板实现控制，使用非常方便简单。2.4G 遥控的最大优势是多套产品可以 同时使用而互不干扰，可以有效解决315/433M 遥控产品存在的同时发射互相干扰的问题。 【应用范围】 遥控开关 智能家电遥控 遥控玩具 遥控插座 遥控门锁 遥控窗帘 遥控卷帘门 遥控 LED 灯 智能家居控制系统 车库门禁系统，报警系统。 【产品特点】 2．4G ISM 频段料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

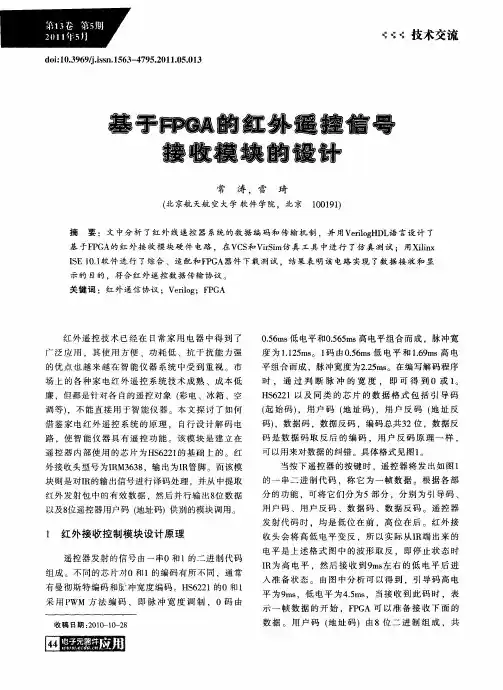

基于FPGA的红外遥控信号接收模块的设计
ｄ ｉ ０３ ６ ／ ｉ ｎ１ ６ － ７ ５２ １ ．５Ｏ ３ ｏ： ．９ ９ｊｓ 。５ ３ ４ ９ ． １０ ．ｌ ｌ ．ｓ ０
塾 铲 蓬 擅 倚 罨 蕊 梭 蠛
常 涛 ，雪 琦
（ 京航 天航 空大 学 软件 学院 ，北京 １ ０ ９ ） 北 ０ １１
摘 要 ：文 中分 析 了红 外 线遥控 器 系统 的数据 编 码 和传 输 机 制 ，并 用Ｖ ｒｏ Ｈ Ｌ 言 设 计 了 ｅｉ ｇ Ｄ 语 ｌ
采 用Ｐ ＷＭ 方 法 编 码 ， 即 脉 冲 宽 度 调 制 ，０码 由
收 稿 日期 ：０１ — ０ ２ ２ ０ １—８
仪 小 父 侃
起始码
用户码
ｒ ｒ
用户反码
－
数据码
。。
甄孺反码
９ ４ｓ ２Ｃ５Ｃ０Ｃ３Ｃ６ Ｉｚ ５Ｄ Ｉ Ｄ ｍ ． Ｃ１Ｃ４Ｃ７Ｃ２ ５ Ｄ ４Ｄ７ ５ ０Ｃ３Ｃ６ １Ｃ４ ７ １Ｄ ６ ｍ Ｃ Ｃ ｌ３Ｄ Ｃ Ｃ Ｃ 。 Ｄ 丽 ７ Ｉ
的 。数 据 码 为８位 ，可 编码 ２ ６种 状 态 ，代 表 实 际 ５ 所 按 下 的键 。 数 据 反 码 是 数 据 码 的各 位 求 反 ，通 过 比较 数 据 码 与 数 据 反 码 ，可 判 断接 收到 的数 据 是 否 正 确 。如 果 数 据 码 与 数 据 反 码 之 间 的关 系 不 满 足 相 反 的 关 系 ，则 本 次 遥 控 接 收有 误 ，数 据 应 丢弃 。 在 同 一 个 遥 控 器 上 ，所 有 按 键 的数 据 码 均
电平 是 上 述 格 式 图 中 的波 形 取 反 ．即停 止 状 态 时
Ｉ 高 电平 ，然 后 接 收 到９ ｓ 右 的 低 电平 后 进 Ｒ为 ｍ左 入 准 备 状 态 。 由图 中分 析 可 以得 到 ，引 导 码 高 电
3、PT2262遥控发射模块、PT2272遥控接收模块说明书V0.3
三、芯片工作原理： PT2262/2272 是台湾普城公司生产的一种 CMOS 工艺制造的低功耗低价位通
用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。 PT2262/2272 最多可有 12 位(A0-A11)三态(悬空,接高电平,接低电平)地址设定 管脚,任意组合可提供 531441 个地址码。PT2262 最多可有 6 位(D0-D5)数据端管 脚,设定的地址码和数据码从 17 脚（Dout）串行输出，可用于无线遥控发射电路。
名称 D0-D5 Vcc Vss
TE OSC1 OSC2 Dout
表 1-1：编码电路 PT2262 管脚功能表
管脚
说明
7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下拉
18
电源正端（＋）
9
电源负端（－）
14
编码启动端，用于多数据的编码发射，低电平有效
16
振荡电阻输入端，与 OSC2 所接电阻决定振荡频率
图 1-1 PT2262 引脚排列图
图 1-2 PT2272 引脚排列图
编码芯片 PT2262 发出的编码信号由地址码、数据码、同步码组成一个完整 的码字。解码芯片 PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚
才输出高电平，与此同时相应的数据脚也输出高电平。PT2262 每次发射时至少 发射 4 组字码，因为无线发射的特点，第一组字码非常容易受零电平干扰，往往 会产生误码，所以 2272 只有在连续两次检测到相同的地址码加数据码才会把数 据码中的“1”驱动相应的数据输出端为高电平和驱动 VT 端同步为高电平。当发 射机没有按键按下时，PT2262 不接通电源，其 17 脚为低电平，所以 315MHz 的 高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第 17 脚输出经调 制的串行数据信号，当 17 脚为高电平期间 315MHz 的高频发射电路起振并发射等 幅高频信号，当 17 脚为低平期间 315MHz 的高频发射电路停止振荡，所以高频发 射电路完全受控于 PT2262 的 17 脚输出的数字信号，从而对高频电路完成幅度键 控（ASK 调制）相当于调制度为 100％的调幅。
开关遥控实验报告总结
一、实验目的本次实验旨在通过搭建开关遥控系统，学习遥控技术的基本原理，掌握无线遥控信号的发射与接收，以及通过控制电路实现对开关状态的远程控制。
通过实验，加深对无线通信原理、电路设计以及编程控制的理解。
二、实验器材1. 发射模块：使用PT2272无线遥控模块一套，频率为315MHz。
2. 接收模块：使用PT2272无线遥控接收模块一套，频率为315MHz。
3. 开关控制电路：包括L293D芯片、电机、开关、电阻、电容等。
4. 电源：锂电池、稳压器等。
5. 连接导线、焊接工具等。
三、实验原理1. 无线遥控发射原理：通过按键控制发射模块，将按键信号转换为编码信号，通过调制器调制后，由发射天线发射出去。
2. 无线遥控接收原理：接收模块接收发射模块发射的调制信号，通过解调器解调出编码信号，然后由解码器解码出对应的控制信号，控制开关电路的动作。
3. 开关控制电路原理：接收模块解码出的控制信号输入到L293D芯片，控制电机转动，从而控制开关的开合。
四、实验步骤1. 搭建发射模块电路：- 将PT2272无线遥控模块按照电路图连接好。
- 将按键连接到发射模块的相应引脚。
- 将发射天线连接到发射模块的相应引脚。
2. 搭建接收模块电路：- 将PT2272无线遥控接收模块按照电路图连接好。
- 将接收天线连接到接收模块的相应引脚。
3. 搭建开关控制电路：- 将L293D芯片按照电路图连接好。
- 将电机连接到L293D芯片的相应引脚。
- 将开关连接到L293D芯片的相应引脚。
4. 编程：- 使用C语言编写程序，实现按键控制开关状态的逻辑。
- 编写接收模块的程序，接收遥控信号并解码。
5. 测试：- 测试发射模块是否能够发送遥控信号。
- 测试接收模块是否能够接收遥控信号并解码。
- 测试开关控制电路是否能够根据遥控信号控制开关的开合。
五、实验现象1. 当按下发射模块的按键时，接收模块能够接收到遥控信号，并解码出对应的控制信号。
2. 控制信号输入到开关控制电路后，开关能够根据控制信号的开合状态进行切换。
2.4g无线遥控器jf24e-tx无线收发模块[宝典]
![2.4g无线遥控器jf24e-tx无线收发模块[宝典]](https://img.taocdn.com/s3/m/3673ce27b80d6c85ec3a87c24028915f804d8428.png)
2.4G无线遥控器及配套接收模块JF24E-TX/RX技术规格书V03版本（多发1收）V02版本（多收1发）【功能介绍】JF24E-TX是一款内含遥控程序的高端大方的2.4G无线遥控器，是安阳市新世纪电子研究所在JF24D-TX/RX遥控模块的功能基础上开发的带外壳的低功耗2.4G遥控器。
遥控器内部已经烧写2.4G的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。
遥控器采用一粒CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。
遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态LED指示，亮度降低需要更换电池。
JF24E-RX是遥控器配套的低功耗接收模块，接收模块已经烧写与遥控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重新对码。
接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平，收到发射信号输出为高电平，输出能力可驱动一只LED，如需驱动更大功率负载需要加功率驱动管。
模块具有2种输出状态选择，可以选择锁存或者非锁存模式。
5路输出可以独立工作也可以同时工作互不干扰。
遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键即可完成对码。
模块采用芯片唯一的ID地址对码，V03版本一个接收器可以配多个遥控器（不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。
V02版本是一个遥控器可以控制多个接收器（不限制数量）。
每个接收器可以输出5路控制信号。
接收模块为低功耗设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA电流，比超外差接收模块消耗的电流小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对于遥控产品完全可以忽略这个延迟时间。
接收模块体积小，功耗低，无任何外围零件，无需编程即可嵌入各种遥控主板实现控制，使用非常方便简单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
800米四通道遥控接收模块手持式微型无线编码遥控模块的使用距离一般为50～100m，对某些需要四五百米甚至更远操作距离的应用场合，这类遥控模块便显得无能为力。
这里介绍一种800米四通道遥控接收模块，它的特点是：发射器内部采用了声表面谐振稳频技术，可靠性达到工业级水准，空旷地实测有效距离可达800m，是目前性能较好，距离较远的遥控产品。
800米四键遥控器也可以选购遥控器挂座，可以方便地固定在墙体或其他物体上，属于选配件，每个2元。
800米四键遥控器（频率315MHZ/振荡电阻1.5M，）发射器体积体积32x17x85毫米，带有23厘米长的金属拉杆天线，使用A23电池供电，背后有活动的电池舱盖，可以方便地更换电池。
这是800米四键遥控器的内部结构，采用SC2262编码芯片，红色箭头所指的是振荡电阻，我们采用1.5M（155），电池上方是1～8位地址码切换区域，客户可以自行用焊锡短路的方法设置地址码。
发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，峰值发射功率0.25W，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。
上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。
因为要满足远距离遥控，所以发射机的发射功率比较大。
接收模块：接收模块从工作方式分，可以分成超外差接收板和超再生接收板。
超再生式接收机具有电路简单、性能适中、成本低廉的优点所以在实际应用中广泛采用。
这是超再生接收机等效电路图:接收模块采用SMD贴片工艺制造生产，它内含放大整形及解码电路，产品技术特点：1。
天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线。
2。
接收电路自身辐射小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
3。
接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。
可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。
另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。
超再生锁存型接收板A-L4体积：48x20x8毫米振荡电阻270K。
可以和编码芯片兼容2262，振荡电阻为1.5M的工作频率为315M遥控器配套使用。
这款模块的七根引脚分别为10、11、12、13、GND、VT、VCC，其中VCC为5～6V的正直流电压，静态电流2.7毫安，GND为接地端， VT端为解码有效输出端，只要遥控器的任意键被按下，VT都能同步输出高电平，松开按键时立即为低电平，10、11、12、13是解码芯片2272的四位数据锁存输出端，有信号时能输出5V左右的高电平，驱动电流约2mA（有限流功能），与发射器上的四个按键一一对应，L4芯片输出的数据能锁存。
天线可以用一根长度为23厘米的导线直接焊接到天线孔处即可，通常天线长一些可以提高接收灵敏度，图中红色箭头所指的是振荡电阻，这里用的是270K，可以和1.2～1.5M振荡电阻的发射器配套使用。
超再生非锁存型长方形接收板A-M4体积：48x20x8毫米振荡电阻270K。
可以和编码芯片兼容2262，振荡电阻为1.5M的工作频率为315M遥控器配套使用。
接收板A-M4和A-L4的区别在于输出的数据是非锁存的，有遥控信号是数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平。
超再生超小型锁存型长方形接收板 AX-L4超再生超小型非锁存型长方形接收板 AX-M4这款超再生带解码接收板体积非常小巧只有36x17x8毫米，工作电压5V，静态电流3毫安，使用贴片的SC2272芯片，振荡电阻270K，模块背面的引脚有功能标注。
可以和2262芯片，振荡电阻为1.2～1.5M 的工作频率为315M遥控器配套使用。
超外差系列超外差接收机价格较高，温度适应性强，工作稳定可靠，抗干扰能力强，产品的一致性好，接收灵敏度为-101dB。
接收机本振辐射低，无二次辐射容易通过FCC或者CE等标准的检测，符合工业使用规范，适合比较恶劣的环境下全天候工作。
B-L4-315MHZ 超外差插针式锁存型接收板体积：41*24*6毫米B-M4-315MHZ 超外差插针式非锁存接收板体积：41*24*6毫米B-L4-433MHZ 超外差插针式锁存型接收板体积：41*24*6毫米B-M4-433MHZ 超外差插针式非锁存接收板体积：41*24*6毫米体积：48x20x8毫米，工作电压5V，静态电流5.6毫安，振荡电阻270K 接收频率315M 可以和振荡电阻为1.2～1.5M的315M2262遥控器配套使用。
超外差接收板左侧红色箭头所指对的是天线端，可以用一根23厘米导线作为天线。
这款采用高性能无线遥控及数传专用集成电路RX3310A，如果工作频率为315MHZ采用316.8MHZ的声表谐振器；如果工作频率为433MHZ采用435MHZ的声表谐振器。
超外差接收模块有一个固有的缺点，就是遥控信号过强时会阻塞本振信号造成无法工作，这时只要拉开几米就能正常工作了。
我们为了测试接收模块，在接收模块的VCC和GND端加5伏直流电压，在10、11、12、13、17端分别对地接一个发光二极管（发光二极管负极接地）5V直流电源质量要求纯净稳定，如电脑USB电源、手机充电器电源等干扰极大，遥控接收板可能无法正常工作，建议选用9～12V变压器电源或者优质开关电源经过LM7805稳压加220UF＋0.1UF滤波后供电。
单路锁存型接收板（频率315MHZ/振荡电阻270K/可以工作在锁存或者非锁存模式我们设计的这款接收板工作电压12V，静态电流6毫安，大小为69*49*20毫米，采用园边角设计能防止割伤手，并可以选配外壳B（需要的话另外加钱 2元一个）接收板上带有电源插座，可以插入12V内正外负的直流电源（需要的话另外加钱 10元一个）如果是输入12V交流电源，请补焊上四个IN4007整流二极管即可。
接收板默认是2272 L4芯片数据脚的第10脚输出，您也可以通过切换焊锡短路的方式选择11、12、13脚输出，甚至您还可以选择17脚输出具备点动输出效果（17脚是2272的VT脚，解码有效端）板上的红色LED还能同步指示继电器的工作状态，蓝色的接线柱上的开/共/闭分别表示继电器接点的常开、公共端、常闭。
这款接收板的2272振荡电阻采用2720K，对应的遥控器是1.5M。
多用途四继电器4J－L4遥控接收板体积：71*84*20毫米（频率315MHZ/振荡电阻270K/可以工作在锁存或者非锁存模式这款接收板工作电压12V，静态电流7.6毫安，可以和200米四键、800米四键、2000米四键等遥控器配合使用。
有实践经验的网友会发现,在相同的条件下,采用M4芯片的非锁存接收板的遥控距离要远远小于L4锁存型的遥控距离，有时只有锁存型的一半甚至还不到，并且继电器有吸合不稳定的现象，这是因为在非锁存状态，遥控信号需要每秒同步30次左右，当继电器控制的负载是电机或者是其它容易产生干扰的设备时，设备本身通电后产生的干扰会使遥控信号中断，从而使继电器工作在一种跳跃的不稳定状态。
这里我们采用一种脉冲展宽抗干扰技术方法，仍然采用L4的解码芯片，通过将17脚输出的信号做一个0.5秒左右的延时展宽，使遥控输出信号更加稳定，站长在开发遥控大门的产品时就是采用这种办法，使遥控更远、更稳定，实践证明0.5秒的滞后延时不会影响操作。
这款接收板上的4个继电器对应发射机的4个按键，蓝色箭头处可以用焊锡短路和开路来切换选择锁存或者非锁存模式。
默认为开路非锁存模式，就是按下A键，接收板的继电器吸合，如果松开A键，接收板的继电器释放。
如果用焊锡短路后为锁存模式，就是按下A键，接收板的A继电器吸合并保持，只有按下B/C/D中的任意一个按键时，A继电器才释放,按下的那路继电器吸合，也就是说接收板能记忆上次遥控的状态，并且能够自锁保持，直到接收到下次的遥控指令才改变继电器的状态。
每个继电器都有一个对应的红色发光二极管来指示它的工作状态，电路板上左上角的电源插座是12伏直流电源输入端，每个继电器都有一个对应的三位接线柱,是一组常开转常闭的触点,中间为公共端,左侧为常开,右侧为常闭,可以控制220V/5A左右的负载，如果长期控制较大负载建议加大电流继电器220V/20A扩流，延长继电器寿命。
这款接收板已经有很多客户长期选购配套他们的产品，因为长期大量使用难免会出现故障，这里我们顺便介绍一下4J-L4的维修技巧，首先可以测量一下接收头两端是否有5V电压？，没有一般是78L05损坏或者PCB断线（断线一般发生在焊盘和PCB的连接处，很隐蔽肉眼很难发现，可以用万用表确认）接收头是否因为运输挤压造成焊盘撕裂引起接触不良？按遥控器时测量接收头输出端电压是否有同步波动？没有可能接收头不良，测量2272L4的5V供电是否正常？地址码区域是否脏污或者和遥控器地址不一致？按下遥控器时17脚是否有同步电压输出？如果没有可能2272损坏，如果10～13能同步输出信号请检测总的三极管8050是否不良，可以短路CE脚看看能否工作在锁存状态？如果是某路继电器不工作请检测这路的8050和LED是否不良？请重点检查PCB是否断线，最后可以怀疑继电器是否不良，可以用试加电压试验。
按故障发生规律来看：接收头不良－2272L4损坏－PCB断线－8050损坏－78L05损坏－LED损坏－继电器不良。
遥控器产品发货时默认8位地址码均悬空，所以不同型号的产品都能互相遥控，但是8位地址码悬空工作时可能受环境中干扰信号的影响会出现误动，所以建议客户参考这里的资料购买后自行更改地址码，注意：发射和接收必须同步改地址才能遥控！实际遥控距离受实际环境的影响一般为标称距离的10～50％。
