如何计算球磨机研磨体的合理装载量
2）研磨体的装载量
装入磨内（或仓内）的研磨体质量称为研磨 体装载量，它取决于磨机填充率的大小。研磨体 的装载量 G 可按下式计算：
，式中 G 是磨内研磨体的装载量（t），V 是
一直喜欢江南的小桥流水的委婉,喜欢西湖的婉约婀娜
研磨体是球磨机的一个重要技术指标，其填 充率、装载量等参数都是设计球磨机时必须要考 虑的问题。本文的目的就是介绍研磨体合理装载 量的计算方法。
1）研磨体的填充率
磨机内研磨体填充的容积与磨机有效容积 之比的百分数，称为研磨体的填充率。研磨体的 填充率对磨机的粉磨效率有很大的影响，研磨体
一直喜欢江南的小桥流水的委婉,喜欢西湖的婉约婀娜
填充率过高或过低都会导致磨机粉磨效率降低。 对于研磨体填充率大于 32%的磨机，可以采用以 下经验公式直接计算填充率：
。
由于影响研磨体的因素有很多，因此在生产 中应通过试验来求出最佳填充率，并根据影响因 素的变化程度进行适当调整。对于二级闭路球磨小桥流水的委婉,喜欢西湖的婉约婀娜
磨机有效容积（m3），Di 是磨机有效直径（m），L 是磨机有效长度（m），φ 是磨内研磨体的填充率
（%），ρ 是研磨体容积密度（t/m3）。钢球的容 积密度一般为 4.56~4.85t/m3。
0c17f8ca 搅拌球磨机
球磨机给料器详解,研磨体的装载量详解
球磨机给料器详解，研磨体的装载量详解以下是4种常用的球磨机给料器：1、溜管给料进料漏斗进入位于磨机中空轴颈里面的锥形套筒，沿着旋转的筒壁自行滑入磨机内，溜管断面呈椭圆形。
2、蜗形给料器蜗形给料器有一螺旋形的勺子，在转动时使物料沿勺子内壁逐渐向勺底滑动。
勺底处的侧壁上有一个圆孔，圆孔与球磨机的中空轴颈的孔对齐，物料经侧壁圆孔和中空轴颈进入球磨机内。
3、螺旋给料器螺旋给料器的工作原理同鼓形给料器相同，但结构不相同。
物料由给料漏斗送入勺轮，回转的勺轮将物料提升上去，再由轮叶直接倒在位于中空轴里面的螺旋套筒内，内螺旋叶片就把物料输送到磨机内。
4、联合给料器粗粒给料可以通过盖的孔直接由螺旋形隔板提升并送入中空轴颈，而在料槽中的返砂由勺和勾头掏起后经筒体的螺旋隔板送入中空轴颈。
这种方式不仅提高给料器的生产量，而且粗粒物料不需由勺子掏起，从而减少勺子的磨损。
1.调整球磨机研磨体的装载量根据生产试验，发现增大研磨体装载量，并不能达到增产的效果。
摸索发现，最合适的研磨体装载量应将钢球配球控制在额定装载量的95%。
2.优化球磨机钢球的级配分析Φ3200×13000mm水泥球磨机筛余曲线，得知一仓料端曲线下降不明显，说明该仓的粉碎能力不是很强；二仓出现较长的水平线段，说明该仓钢球级配有问题，为此对研磨体做出相应的调整：(1)增大一仓平均球径，降低二仓平均球径；(2)优化一，二仓填充料。
3.辊压机挤压效果的改进方法Φ3200×13000mm水泥球磨机是双仓磨，破碎功能部分转到辊压机上，这种情况下，挤压物料更易达到质量指标。
但考试由于产量的增加，辊压机压力减小，辊缝仍是原来设定的范围，致使通过量增大，物料挤压效果差，10mm以上颗粒含量较多，吐槽量增大，出口篦板易堵塞，部分颗粒沉积于二仓内消弱了研磨作用，辊压机主题故障频繁，运转率仅达40%左右，影响水泥球磨机产量。
改进措施：大修辊压机，焊补辊面，将辊缝设定稍微减小。
钢球磨最佳装球量
钢球磨最佳装球量钢球磨是一种常见的磨矿设备，广泛应用于矿山、冶金、化工等行业。
钢球磨的装球量对于其磨矿效果有着重要影响。
一个合适的装球量能够保证钢球磨的磨矿效率和磨矿粒度，提高生产效益。
本文将探讨钢球磨的最佳装球量及其影响因素。
钢球磨的最佳装球量是指在一定条件下，使磨矿效果达到最佳状态的钢球数量。
正确选择装球量可以提高钢球磨的磨矿效率，降低能耗和磨矿成本。
首先，装球量与钢球磨的直径和长度有关。
一般情况下，钢球磨的装球量与其直径和长度成正比。
直径越大，长度越长的钢球磨，其装球量也应相应增加。
这是因为直径大的钢球磨可以容纳更多的钢球，从而提高磨矿效率。
但是，装球量也不能过多，否则容易造成过度磨矿和磨矿粒度过细。
因此，需要根据具体的钢球磨参数和矿石特性来选择最佳的装球量。
其次，装球量与磨矿介质的粒度有关。
一般情况下，磨矿介质的粒度应选择合适的分布范围，即既要有足够的细颗粒，又要有一定比例的粗颗粒。
这是因为细颗粒可以填充磨矿空隙，提高磨矿效率；而粗颗粒可以施加强烈的冲击和剪切力，帮助破碎矿石。
因此，装球量应根据磨矿介质的粒度分布来选择，以保持最佳磨矿效果。
此外，装球量还与矿石硬度和磨矿介质的化学成分有关。
硬度较高的矿石需要较多的装球量来施加足够的冲击力和剪切力；而化学成分易氧化或浸出的矿石则需要较少的装球量，以避免过度磨矿和物料损失。
当然，装球量的选择还应结合钢球磨的生产能力和设备运行状况。
装球量过大会增加设备负荷，影响生产能力和设备寿命；装球量过小则会影响磨矿效果。
因此，需要在设备运行参数和装球量之间进行合理的权衡。
综上所述，钢球磨的最佳装球量应根据钢球磨的直径和长度、磨矿介质的粒度、矿石硬度和磨矿介质的化学成分等因素来选择。
在装球量选择过程中，需要充分考虑设备的生产能力和运行状况，以保证磨矿效果的最佳化。
通过合理选择装球量，可以提高钢球磨的磨矿效率，降低能耗和磨矿成本，提高生产效益。
在实际生产中，可以通过试验和调整来确定最佳装球量。
球磨机参数选择和计算
球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。
因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中V ———磨机有效容积，m3；G2———产品中小于0.074mm 的物料占总物料的百分数，%；G1———给矿中小于0.074mm 的物料占总物料的百分数，%；q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时，可用式（1-3）计算：式中q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；式中D i1———需要计算选磨机直径，m；D i1———标准磨机直径，m；K,4———磨机给料粒度和产品粒度系数，G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级＜2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 ＞10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算（1）按经验公式计算功率：式中G,———装入的介质和物料量,t ；D m———磨机筒体有效内径，m；K,5———研磨介质系数，查表1-9。
球磨机参数选择和计算.doc
球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。
因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中V ———磨机有效容积，m3；G2———产品中小于0.074mm 的物料占总物料的百分数，%；G1———给矿中小于0.074mm 的物料占总物料的百分数，%；q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时，可用式（1-3）计算：式中q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；式中D i1———需要计算选磨机直径，m；D i1———标准磨机直径，m；K,4———磨机给料粒度和产品粒度系数，G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级＜2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 ＞10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算（1）按经验公式计算功率：式中G,———装入的介质和物料量,t ；D m———磨机筒体有效内径，m；K,5———研磨介质系数，查表1-9。

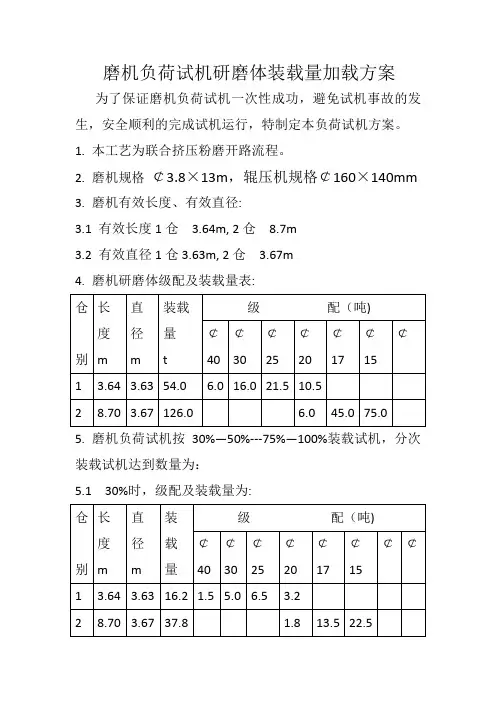

磨机负荷试机研磨体装载量加载方案
磨机负荷试机研磨体装载量加载方案为了保证磨机负荷试机一次性成功，避免试机事故的发生，安全顺利的完成试机运行，特制定本负荷试机方案。
1. 本工艺为联合挤压粉磨开路流程。
2. 磨机规格￠3.8×13m，辊压机规格￠160×140mm3. 磨机有效长度、有效直径:3.1 有效长度1仓 3.64m, 2仓8.7m3.2 有效直径1仓3.63m, 2仓 3.67m4. 磨机研磨体级配及装载量表:5. 磨机负荷试机按30%—50%---75%—100%装载试机，分次装载试机达到数量为：5.1 30%时，级配及装载量为:5.2 50%时，级配及装载量为:5.3 75%时，级配及装载量为:5.4 100%时，级配及装载量为:6. 该级配方案因￠17钢球采购量受到限制有所变化。
7.加100%时，也可加95%，余5%作最后调节。
是否余5%作最后调节视75%时的细度和比表面积质量情况来决定。
8．磨机的负荷试运转必须在空负荷试运转确认无任何问题后，方可进行负荷试运转。
9. 磨机负荷试运转前，必须按照《设备安全操作规程》先开动磨机系统的其它附属设备。
10．磨机负荷试运转应按逐步加载的程序进行，同时喂入相匹配的物料量，保证该加载程序所需的运转时间以及连续运转时间:10.1 装入研磨体额定负荷量的30%时，运转时间24小时，连续运转时间8小时；10.2 装入研磨体额定负荷量的50%时，运转时间72小时，连续运转时间24小时；10.3 装入研磨体额定负荷量的75%时，运转时间120小时，连续运转时间48小时；10.4 装入研磨体额定负荷量的100%时，运转时间96小时，连续运转时间48小时；11. 研磨体填充要求与步骤:11.1 添加前要先准备好所需的各种规格钢球，清点并确认数量规格。
11.2 准备好所需工具、物品，并检查确认工具完好。
11.3 穿戴好劳动保护用品，在磨机上作业时要戴好安全帽安全带，并要有人统一指挥安排。
球磨机研磨体级配设计与计算
中图分类号：TQ 72.632. 文献标识码：A 文章编号： 008-0473(2020)03-000 -06 DOI 编码： 0. 6008/ki. 008-0473.2020.03.00球磨机研磨体级配设计与计算林宗寿武汉理工大学硅酸盐材料国家重点实验室，湖北 武汉 430030摘 要 球磨机研磨体合理的级配，对提高磨机产量和产品质量、降低粉磨电耗，具有重大的作用。
在总结几百家水泥厂磨机工艺技术员工作经验的基础上，根据笔者长期从事物料粉磨研究和实践的心得体会，综合考虑研磨体总装载量、各仓填充率、平均球径、物料水分、物料流动性、物料粒度、隔仓板形式、隔仓板篦缝大小、各仓长度、粉磨流程等因素，详细介绍了球磨机研磨体级配计算的方法、原理和步骤，并编制成“球磨机研磨体级配及补球计算程序”软件。
关键词 球磨机 研磨体 级配 补球 计算程序0 引言磨机在水泥工业生产中占有相当重要的位置，它与回转窑并驾齐驱，是两大主机设备。
每生产1 t水泥，需要粉磨的各种物料就有3 t之多；在总电耗中，粉磨生料、熟料和原煤这三种物料磨机的电耗约占65%～70%；它们的生产成本占水泥总成本的35%左右；这三种磨机的钢铁消耗占总钢铁消耗的55%以上；磨机及其附属设备的维修工作量约占全厂的60%。
生料磨和煤磨的成品质量直接决定和影响着窑的各项技术参数和熟料质量；水泥磨则是控制水泥质量最后也是最关键的一环，在一定程度上，粉磨质量可以弥补熟料质量的缺陷，保证出厂水泥的合格率。
目前，球磨机还是熟料粉磨的主要设备。
因此，球磨机在水泥厂的生产过程中占有相当重要的地位，球磨机产质量的高低不仅影响水泥的产质量，而且直接影响水泥厂的经济效益。
在球磨机流程、规格和物料性质固定以后，球磨机的产质量好坏就主要决定于球磨机的研磨体级配，搞好球磨机的研磨体级配是提高水泥厂经济效益的前提，其重要性显而易见。
物料在球磨机内磨成细粉，是研磨体的冲击和研磨作用的结果，因此，研磨体级配（各种直径研磨体的装载量）设计的好坏对磨机产质量影响很大。
研磨体填充率和装载量
研磨体填充率和装载量1.填充率φ研磨体的填充容积（总的研磨体体积+孔隙）占磨机有效容积的百分数，称为研磨体的填充率。
其范围一般在25％～35％之间．以28％～32％者居多。
填充率直接影响冲击次数、研磨面积，反映各仓球面高低，还影响研磨体的冲击高度(冲击力)；根据生产经验可按下述原则选取：对于多仓长磨或闭路磨机的填充率应是前仓高于后仓，依次递减； H/D0与φ的关系D0---磨机有效内径，m43.642.441.239.938.737.436.234.933.7φ(%)0.550.560.570.580.590.600.610.620.63H/Do32.431.230.028.827.626.425.224.122.9φ(%)0.640.650.660.670.680.690.700.710.72H/D 02.各种尺寸研磨体的堆积密度单个研磨体或钢段的密度是7.8t/m3，研磨体和研磨体之间的孔隙混合在一起的密度，称为研磨体的堆积密度或容积密度ρ（ t/m3）6.85钢棒254.85钢球30研磨体研磨体种堆积密度研磨体种 6.63φ504.60φ801.4~1.7卵石球6.70φ404.62φ70 4.4~4.6钢段φmm 4.66φ60 6.50φ1004.52φ1504.70φ50 6.51φ754.56φ1004.76φ40 6.56φ604.58φ90φmm 堆积密度ρt/m 3种类堆积密度ρt/m 3类ρt/m 3类3.装载量有了研磨体填充率和堆积密度、磨机（或磨仓）的有效容积，我们就可以算出研磨体的装载量了：参考资料：/supply/index.html。
技术水泥磨研磨体装载量和级配调整方法
技术水泥磨研磨体装载量和级配调整方法磨体装载量和级配虽有公式可以参考，但同时还需靠经验调配。
目前钢球级配还是以多级配球较多，在使用分级衬板时，磨仓内在长度方向上（进料端到出料端）各点处的物料平均粒径是逐渐降低的，钢球在各点处的平均球径也应该是逐渐降低，两条曲线的走势应该是一致的。
调整钢球级配时要考虑到钢球尺寸的减小并不是一致的。
例如有文献介绍，通过试验和计算得出，当90mm的钢球磨损至80mm时，同比，80mm的钢球磨损至71.11mm，70mm的钢球磨损至63.20mm，60mm的钢球磨损至56.20mm。
显然，若只补大球，则平均球径必然有变大的趋势。
研磨体装载量和级配是否合理，可通过下述四种方法在生产实践中进行检验和调整。
1.根据磨机产量和产品细度进行检验分析（1）当磨机出现产量低、产品细度粗时，说明研磨体装载量不足或研磨体磨耗太大，此时应添加研磨体。
（2）当磨机出现产量高、产品细度粗时，说明磨内研磨体的冲击力太强，研磨能力不足，物料的流速过快所致。
此时应适当减少大球，增加小球和钢段以提高研磨能力，同时减少研磨体之间的空隙，使物料在磨内的流速减慢，延长物料在磨内的停留时间，以便得到充分的研磨。
（3）如磨机出现产量低、产品细度细时，其原因可能是小钢球太多、大钢球太少而造成的。
磨内冲击破碎作用减弱，而相对研磨能力增强。
（4）若磨机产量高、产品细度又细时，说明研磨体的装载量和级配都是合理的。
2.根据磨音判断在正常喂料的情况下，一仓钢球的冲击较强，有哗哗的声音。
若第一仓钢球的冲击声音特别洪亮时，说明第一仓钢球的平均球径过大或填充率较大；若声音发闷，说明第一仓钢球的平均球径过小或填充率过低了，此时应提高钢球的平均球径和填充率。
第二仓正常时应能听到研磨体的唰唰声。
3.检查磨内物料情况在磨机正常运转、正常喂料的情况下，根据生产经验，球仓中的钢球应露出半个钢球于料面上。
如钢球外露太多，说明装载量偏多或钢球平均球径太大；反之，说明装载量偏少或钢球平均球径太小。
水泥磨钢球级配调整
水泥磨研磨体装载量和级配调整方法球磨机研磨体装载量和级配虽有公式可以参考，但同时还需靠经验调配。
目前钢球级配还是以多级配球较多，在使用分级衬板时，磨仓内在长度方向上（进料端到出料端）各点处的物料平均粒径是逐渐降低的，钢球在各点处的平均球径也应该是逐渐降低，两条曲线的走势应该是一致的。
调整钢球级配时要考虑到钢球尺寸的减小并不是一致的。
例如有文献介绍，通过试验和计算得出，当90mm 的钢球磨损至80mm时，同比，80mm的钢球磨损至71.11mm，70mm的钢球磨损至63.20mm，60mm的钢球磨损至56.20mm。
显然，若只补大球，则平均球径必然有变大的趋势。
研磨体装载量和级配是否合理，可通过下述四种方法在生产实践中进行检验和调整。
1 根据磨机产量和产品细度进行检验分析（1）当磨机出现产量低、产品细度粗时，说明研磨体装载量不足或研磨体磨耗太大，此时应添加研磨体。
（2）当磨机出现产量高、产品细度粗时，说明磨内研磨体的冲击力太强，研磨能力不足，物料的流速过快所致。
此时应适当减少大球，增加小球和钢段以提高研磨能力，同时减少研磨体之间的空隙，使物料在磨内的流速减慢，延长物料在磨内的停留时间，以便得到充分的研磨。
（3）如磨机出现产量低、产品细度细时，其原因可能是小钢球太多、大钢球太少而造成的。
磨内冲击破碎作用减弱，而相对研磨能力增强。
（4）若磨机产量高、产品细度又细时，说明研磨体的装载量和级配都是合理的。
2 根据磨音判断在正常喂料的情况下，一仓钢球的冲击较强，有哗哗的声音。
若第一仓钢球的冲击声音特别洪亮时，说明第一仓钢球的平均球径过大或填充率较大；若声音发闷，说明第一仓钢球的平均球径过小或填充率过低了，此时应提高钢球的平均球径和填充率。
第二仓正常时应能听到研磨体的唰唰声。
3 检查磨内物料情况在磨机正常运转、正常喂料的情况下，根据生产经验，球仓中的钢球应露出半个钢球于料面上。
如钢球外露太多，说明装载量偏多或钢球平均球径太大；反之，说明装载量偏少或钢球平均球径太小。
球磨机装球量、装球配比如何选择？怎么判断装球比例是否合理？
球磨机装球量、装球配⽐如何选择？怎么判断装球⽐例是否合理？球磨机是选矿设备中常⽤的设备之⼀。
对于球磨机来说，合理的装球量不仅影响磨矿效率和⽣产⼒的提⾼，还关系到球磨机的使⽤寿命。
因此，掌握球磨机合理的装球量以及装球配⽐是球磨机使⽤过程中⾮常重要的环节。
装球量的选择球磨机⼯作时，它的效率⼀般取决于每个钢球所做功的总和（撞击次数和撞击⼒）。
因此，必须充分发挥每个钢球的效能，这就要使沿不同轨道（轨迹）运动的钢球，以尽可能不发⽣碰撞为限。
装球量过多，钢球间相互压叠，不能充分发挥每个钢球的破碎能⼒，同时，增加了动能消耗；过少，虽然每个钢球的破碎能⼒得到充分发挥，但是，总的破碎能⼒还是有限；因此必须选择适当的装球量。
当球磨机的转速既定，装球量为百分之三⼗时，球的运动以滑动为主，但已开始出现倾流；当装球量超过百分之四⼗时，球的运动以倾流形式为主；当装球量达到圆筒总容量的50％时，由于球群表⾯正好处在圆筒的直径线上，因⽽很容易产⽣倾流。
倾流是球磨机⽣产所需要的，因此，装球量在三分之⼀⾄⼆分之⼀之间是⽐较合适的，且以接近⼆分之⼀最为理想。
按实验室实际结果，圆筒内钢球填充量为40%时，产量最⾼，⽽⽣产中⼀般钢球的填充率在35%左右，即保持装球体积⽐⽔平中⼼线要低。
装球配⽐的选择确定了合适的装球量，还要选择合适的装球配⽐，考虑因素主要包括钢球⼤⼩、球径级数、各种规格球所占⽐例等。
合理的钢球级配是达到粉碎要求的关键，直接对粉磨效率产⽣影响，并最终影响球磨机产量。
球磨机中钢球的主要作⽤是对物料进⾏冲击破碎，同时也起到⼀定的研磨作⽤。
确定钢球级配除了要考虑球磨机规格⼤⼩、球磨机内部结构、产品细度要求等因素外，还要考虑⼊磨物料的特性（易磨性、粒度⼤⼩等），⼀般遵循以下⼏个原则：1、钢球要有⾜够⼤的冲击⼒，物料的硬度⼤，选钢球直径⼤；2、在保证⾜够冲击⼒的前提下，尽量减⼩研磨体直径，增加钢球个数来提⾼对物料的冲击次数，以提⾼粉碎效率；3、钢球要有⼀定的控制物料流速的能⼒，以保证物料在磨机内有⾜够的停留时间被充分粉碎。
