第八章 电气工程常用材料
电气材料清单
电气材料清单在进行电气工程设计和施工过程中，电气材料的选择和使用至关重要。
合理的电气材料清单可以为工程的顺利进行提供保障，下面将对常见的电气材料进行详细介绍。
1. 电缆。
电缆是电气工程中常用的导电材料，主要用于输电和配电系统中。
根据不同的用途和场合，电缆可以分为低压电缆、中压电缆和高压电缆。
在选择电缆时，需要考虑电流负载、环境条件和安全要求，以确保电缆的可靠性和安全性。
2. 开关。
开关是控制电路通断的设备，根据用途和工作原理的不同，可以分为普通开关、按钮开关、刀闸开关等。
在选购开关时，需要考虑其额定电流、额定电压和使用寿命，以确保开关在工程中的稳定性和可靠性。
3. 电线。
电线是电气工程中常用的导线材料，主要用于连接电路和设备。
根据导电材料和绝缘材料的不同，电线可以分为铜芯电线、铝芯电线、PVC绝缘电线、XLPE绝缘电线等。
在选择电线时，需要考虑其截面积、绝缘等级和耐热性能，以确保电线在工程中的安全可靠性。
4. 接线端子。
接线端子是用于连接电线和设备的电气连接器件，主要用于电气设备的安装和维护。
根据安装方式和接线方式的不同，接线端子可以分为螺纹接线端子、压接端子、插接端子等。
在选择接线端子时，需要考虑其额定电流、接线方式和防护等级，以确保接线端子在工程中的连接质量和安全可靠性。
5. 电气附件。
电气附件是用于辅助电气设备工作的配件，主要包括电气绝缘材料、导管管件、电缆桥架等。
在选择电气附件时，需要考虑其材料质量、耐磨性和防腐蚀性能，以确保电气设备在工程中的稳定运行和长期使用。
6. 配电盘。
配电盘是用于集中配电和保护的设备，主要包括低压配电盘、中压配电盘和高压配电盘。
在选择配电盘时，需要考虑其额定电流、保护功能和防护等级，以确保配电盘在工程中的安全可靠性。
7. 电气标识。
电气标识是用于标识电气设备和电气线路的标识牌和标识标志，主要包括电缆标识、设备标识和安全标识等。
在选择电气标识时，需要考虑其标识清晰度、耐候性和防火性能，以确保电气设备和电气线路在工程中的安全运行和维护管理。
电气工程常用材料
5、预制分支电缆
预制分支电缆以基良好的供电可靠性和免维护等诸多特点，逐渐被众多建筑电气设计 和施工以及使用单位所认识，越来越多的用于高层建筑电气竖井配电系统。并很快在地 铁、公路、隧道、桥梁、工厂电网以及住宅小区的电气配电系统中得到广泛应用。 预制分支电缆是将现场安装时的手工操作，移到工厂采用专用设备和工艺加工制作： 运用普通电力电缆根据垂直（高层建筑竖井）或水平（住宅小区等）配电系统的具体要 求和规定位置，进行分支联接而成。结构主要包括三部分：主芯电缆、分支电缆和分支 盒。产品不仅具有良好的电气性能和足够的机械强度，联接整体结构稳定，使用运行热 变形小、密封防护性能优异。 传统的配线系统采用无分支的多芯电缆和插接式母线槽。它的不及之处为：绝缘母线 槽的本体成本高，回路感抗大，线路敷设空间较大，施工技术难度高、周期较长、维护 困难等。与其相比，预制分支电缆具有综合成本低，工厂制作有质量保证，现场安装施 工方便，供电安全可靠，免维护保养等特点。因此，预制分支电缆最终取代母线槽，已 是必然趋势，应用领域正在迅速拓宽，将给高层建筑、隧道、工厂等建筑物中的供电线 路布置提供更多便捷、合理和科学的选择。
50
25 25 25 25 10
1.6
1.6 1.8 1.8 1.8 2.0
G 1/2"
G 3/4" G 1" G 1 1/4" G 1 1/2" G 2"
1/2"
3/4" 1" 1 1/4" 1 1/2" 2"
76#
83# 101#
76.0
81.0 100.2
82.9
88.1 107.3
10
10 5
普利卡金属套管 每卷长度 (m) 50 50 螺距 (mm) 1.6 1.6
电气工程材料
21111班 八组
导电材料：如银、铜、铝、铁、锡、铅等金属
电 工 材 料
半导体材料：如硅、锗等 绝缘材料：如空气、变压器油、橡胶、塑料、陶瓷
磁性材料：如纯铁、硅钢、铁镍合金、铁氧体等
其他材料：如胶黏剂、润滑剂、清洗剂等
导体材料概述
1.导电材料：一般是指专门用于传导电流的材 料。 导电材料主要用于构建电网和各类电工产品中 电能传输。 2.导电材料材质：主要有金属、合金和某些非 金属。 3.导电材料分类：电线电缆、电阻电热材料、 触点材料、电刷制品和其他导电材料等
塑料管 硬塑料管 PVC 半硬塑料管 FPC 图纸表示：PC 套硬塑料管 、 FPC套半硬塑料管
电工常用成型钢材 扁钢：可用来制作各种抱箍、撑铁、 拉铁和配电设备的零配件、接地母线及 引下线等 角钢：用于输电塔构件、横担、接户线 中的各种支架及电器安装底座、接地体 等 工字钢 圆钢 槽钢
常用绝缘材料 塑料、橡胶、电瓷、电工胶 电瓷是应用于电力系统中主要起支持和绝 缘作用的部件 长石质瓷 由粘土、石英、长石以 2∶1∶1左右的比例配合，经制泥、成型、 干燥、 上釉、烧制(1200～1400℃)等工序 制成。
由于原料来源丰富、价格低廉,能制成大型 制品，又具有相当好的电绝缘性能、力学性 能、热性能、化学稳定性和耐气候性等特点， 在电力系统和电器设备的高、低压绝缘中获 得广泛应用，习惯上称为电瓷。
PVC电工套管
金属管 （SC） 水煤气管（SC） ：适用于有机械外力或 有轻微腐蚀气体的场所作为敷或暗敷电 缆用 薄壁钢管(KBG)：又称电线管，其壁较薄， 管子内、外壁均涂有一层绝缘漆，适用 于干燥场所敷设 金属软管(CP)：又称蛇皮管 图纸表示：SC 套金属管敷设
绝缘材料：塑料、橡胶
电气工程中的电气材料与电子器件

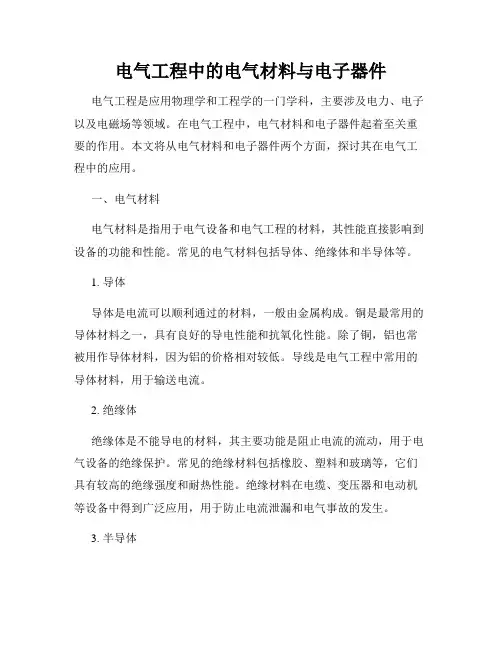

电气工程中的电气材料与电子器件电气工程是应用物理学和工程学的一门学科，主要涉及电力、电子以及电磁场等领域。
在电气工程中，电气材料和电子器件起着至关重要的作用。
本文将从电气材料和电子器件两个方面，探讨其在电气工程中的应用。
一、电气材料电气材料是指用于电气设备和电气工程的材料，其性能直接影响到设备的功能和性能。
常见的电气材料包括导体、绝缘体和半导体等。
1. 导体导体是电流可以顺利通过的材料，一般由金属构成。
铜是最常用的导体材料之一，具有良好的导电性能和抗氧化性能。
除了铜，铝也常被用作导体材料，因为铝的价格相对较低。
导线是电气工程中常用的导体材料，用于输送电流。
2. 绝缘体绝缘体是不能导电的材料，其主要功能是阻止电流的流动，用于电气设备的绝缘保护。
常见的绝缘材料包括橡胶、塑料和玻璃等，它们具有较高的绝缘强度和耐热性能。
绝缘材料在电缆、变压器和电动机等设备中得到广泛应用，用于防止电流泄漏和电气事故的发生。
3. 半导体半导体是介于导体和绝缘体之间的材料，其导电性能可以通过掺杂和施加电场进行调控。
半导体具有多种应用，其中最重要的是作为电子器件的材料。
半导体材料的特殊性质使得它们可以用于制造晶体管、二极管和光电器件等，这些电子器件在现代电子技术中起着关键作用。
二、电子器件电子器件是利用电子器件技术制造的设备，用于控制电流和处理电信号。
电子器件在电力系统、通信系统和计算机系统等领域中广泛应用。
1. 晶体管晶体管是一种基本的电子器件，其功能是放大和开关电流。
由于晶体管体积小、功耗低，因此被广泛用于各种电子设备中，如收音机、电视和计算机等。
晶体管的发展促进了电子技术的快速发展，由小型晶体管演变为集成电路。
2. 二极管二极管是一种具有单向导电性的电子器件，用于控制电流的流向。
二极管广泛应用于电源、光电器件以及通信设备中。
例如，光电二极管可以将光信号转换为电信号，用于光通信和光电传感器。
3. 集成电路集成电路（IC）是将大量的电子元件和电路集成到一块半导体芯片上的器件。
电气材料汇总表
电气材料汇总表1. 引言本文档旨在汇总和归纳常见的电气材料。
电气材料是电气工程中不可或缺的组成部分，用于电路的建立和维护。
了解这些材料的性质和特点对于设计电路和选择适当材料非常重要。
2. 电气导体材料电气导体材料是一类低电阻材料，常用于传导电流。
以下是一些常见的电气导体材料：•铜：铜是最常见的导体材料之一。
它具有优异的导电性能和良好的弯曲性能，被广泛应用于电线和电缆的制造。
•银：银是最好的导体之一，具有极低的电阻。
然而，它的成本较高，通常用于高端应用和特殊要求的场合。
•铝：铝是轻便且成本较低的导体材料，常用于输电线路和电力传输。
3. 电气绝缘材料电气绝缘材料是一类能够有效阻止电流流动的材料。
它们主要用于电路的隔离和保护。
以下是一些常见的电气绝缘材料：•PVC：聚氯乙烯（PVC）是一种常见的绝缘材料，具有良好的绝缘性能和耐热性。
它通常用于低电压应用，例如家庭电线。
•PE：聚乙烯（PE）是另一种常用的绝缘材料。
它具有较高的耐化学性和机械强度，常用于电力线路和电缆的绝缘层。
•氧化物陶瓷：氧化物陶瓷（如氧化铝和二氧化硅）具有优异的绝缘性能和耐高温性能，常用于高压电力应用和高温环境。
4. 电气半导体材料电气半导体材料具有介于导体和绝缘体之间的电导特性。
它们常用于电子元件和半导体器件中。
以下是一些常见的电气半导体材料：•硅：硅是电子行业最重要的材料之一。
它具有良好的半导体性能和稳定性，广泛用于集成电路和太阳能电池等应用。
•锗：锗是另一种常用的半导体材料。
它具有较高的电导率和较小的能带宽度，通常用于红外探测器和雷达应用。
•化合物半导体：化合物半导体是由两种或多种元素组成的材料，如砷化镓（GaAs）和磷化镓（InP）。
它们具有优异的电学性能和光电性能，广泛应用于光通信和光电子器件。
5. 电气绝缘体材料电气绝缘体材料是一类能够有效阻止电流流动的材料，常用于电路的绝缘和隔离。
以下是一些常见的电气绝缘体材料：•陶瓷：陶瓷材料具有良好的绝缘性能和耐高温性能，通常用于电力电子器件和高压绝缘部件。
第八章 电气工程常用材料
(二)绝缘导线 具有绝缘包层(单层或数层)的电线称为 绝缘导线。绝缘导线按线芯材料分为铜芯 雨 铝j害；按线芯股数分为单股和多股；按 结构分为单芯、双芯、多芯等；按绝缘材 料分为梗 皮绝缘导线和塑料绝缘导线等。绝缘导 线文字符号含义见表8—3。
绝缘导线的规格 绝缘导线的规格为(mm。)：O．012、O．03、 O．06、O．】2、O．20、O．30、O．40、 O．50 、 1．0、1．5、2．5、4、6、10、16、 25、35、50、70、95、120、】50、】85、240、 300、400 、500、600、700等。 2橡皮绝缘导线 橡皮绝缘导线主要用于室内外敷设。长期工 作温度不得超过+60℃，额定电压≤ ， 250V的橡皮绝缘导线用于照明线路。常用 橡皮绝缘导线的型号及主要用途见表8—4。 照明线路，可见表8 -5。 常用塑料绝缘导线的型号和主要用途
三)拉紧绝缘子和瓷管 1．拉紧绝缘子 扭紧绝缘子主要用于电杆拉线的对地绝缘 2．瓷管 瓷管在导线穿过墙壁、楼板以及导线交叉 敷设叫起保护管作用。瓷管分为直瓷管、弯 头 瓷管和包头瓷管三种，长度有152mm和 305mm两种，内径有9、15、19、2j、38mm 五种。
三、其他绝缘材料 (一)电工漆和电工胶 1．电工漆 电工漆主要分为浸渍漆和覆盖漆。浸渍漆 主要用束浸渍电气设备的线圈和绝缘零部件， 图8 9高压悬式绝缘子 其外形如图8—10所示 l刳810拧紧绝缘于 填充间隙和气孔，以提高绝缘性能和机械强 度。覆盖漆主要用来涂{l；ll经浸渍处理过的 线圈 和绝缘零部件，形成绝缘保护层，肚防机械 损伤和气体、油类、化学药品等的侵蚀
二、电瓷 电瓷足用各种硅酸盐或氧化物的混合 物制成的，其性质稳定、机械强度高、绝 缘性能好、耐热性能好。主要用于制作各 种绝缘子、绝缘奁管，灯座，开关、插座、 熔断器底座等的零部件。 (一)低压绝缘子 1低压针式绝缘子 低压绝缘子用于绝缘和固定1 kV及以 下的电气线路。低压针式绝缘子的钢脚形 静料 烈8 -3低压针式绝缘于
8、电气工程常用材料及设备(精)
电气工程常用材料及其设备
第一节电线与电缆
电线：用于承载电流的导电金属线材 。 电线分为绝缘电线和裸电线。 1）绝缘电线：常用的有：橡皮绝缘电线，聚 氯乙稀绝缘电线（塑料电线）等。 2）裸导线：没有绝缘保护的电线，主要用于 野外架空线路。类型有：CJ型铝绞线， LGJ型钢芯绞线。
第一节电线与电缆
第一节电线与电缆
控制电缆：应用于开关控制，仪表，保护装置等 方面的信号。控制电缆主要承担信号传播，机构 操作，原件控制等作用。 控制电缆有对称式通信电缆，同轴通信电缆及光 缆。 对称式通信电缆: 市话电缆，局用电缆，高频电缆， 低频电缆，特种电缆等。 电缆根据敷设和运行条件可以分为架空，直埋， 管道及水底电缆等。
第三节配线用管材
配线常用的管材有金属管和塑料管等。 （一）金属管 （２）薄壁钢管（电线管） 电线管常用作电线，电缆的保护管，暗敷于室内。
第三节配线用管材
配线常用的管材有金属管和塑料管等。 （一）金属管 （３）金属波纹管 金属波纹管也叫金属软管或蛇 皮管，主要用于设备上的配线， 如车床等。它是用0.5mm以上的 双面镀锌薄钢带加工压边卷制而 成，軋缝处有的加石棉垫，有的 不加，其规格尺寸与电线管相同。
第三节配线用管材
配线常用的管材有金属管和塑料管等。 （二）塑料管 （１） PVC塑料管
pvc电线管
pvc排水管
第三节配线用管材
配线常用的管材有金属管和塑料管等。 （二）塑料管 建筑电气工程常用的塑料管有三种：硬质塑 料管（PVC），半硬质塑料管和软塑料。 （２）半硬质塑料管 半硬质塑料管多用于干燥场所的电气照明工程 暗敷布线中。
电线 绝缘电线：橡皮绝缘电线，聚氯乙稀绝缘电 线（塑料电线）等。
电气工程施工辅料(3篇)
第1篇一、绝缘材料绝缘材料是电气工程施工中不可或缺的辅料，主要用于隔离带电部分与接地部分，防止漏电和触电事故的发生。
常见的绝缘材料有：1. 绝缘胶带：用于固定电线、电缆，以及保护绝缘层不受损伤。
2. 绝缘胶布：用于绝缘、包裹电线、电缆，防止漏电。
3. 绝缘纸：用于包裹电线、电缆，提高绝缘性能。
4. 绝缘管：用于保护电线、电缆，防止机械损伤。
二、连接材料连接材料用于将电线、电缆连接在一起，保证电路的完整性和稳定性。
常见的连接材料有：1. 压接端子：用于压接电线、电缆，提高连接的可靠性。
2. 线鼻子：用于连接两根电线，实现电路的接通。
3. 接插件：用于连接设备与设备之间的电路，方便拆卸和更换。
4. 焊接材料：如焊锡、焊剂等，用于焊接电线、电缆。
三、固定材料固定材料用于将电线、电缆固定在适当的位置，确保其在施工和使用过程中不会发生位移。
常见的固定材料有：1. 螺丝：用于固定电线、电缆支架、接线盒等。
2. 螺母：与螺丝配套使用，用于固定电线、电缆。
3. 紧固带：用于固定电线、电缆，防止其脱落。
4. 瓦楞纸：用于固定电线、电缆，防止其受到挤压。
四、接地材料接地材料用于将电气设备与大地连接，保证设备在发生故障时，能够将电流导入大地，防止触电事故的发生。
常见的接地材料有：1. 接地线：用于连接电气设备与接地装置。
2. 接地棒：用于接地，提高接地效果。
3. 接地模块：用于接地，方便施工。
五、防护材料防护材料用于保护电线、电缆在施工和使用过程中不受外界因素的损害。
常见的防护材料有：1. 防护管：用于保护电线、电缆，防止其受到机械损伤。
2. 防护盒：用于保护电线、电缆接头，防止其受到外界因素的影响。
3. 防护罩：用于保护电气设备，防止其受到尘埃、腐蚀等损害。
总之，电气工程施工辅料在电气工程中发挥着重要作用。
施工过程中，应根据实际需求选择合适的辅料，以确保电气系统的正常运行和安全。
第2篇一、绝缘材料绝缘材料是电气工程施工中最常见的辅料，其主要作用是隔离带电体与接地体，防止漏电事故的发生。
