滚子链的结构和规格

————————————————————————————————作者: ————————————————————————————————日期：

滚子链的结构和规格... doc

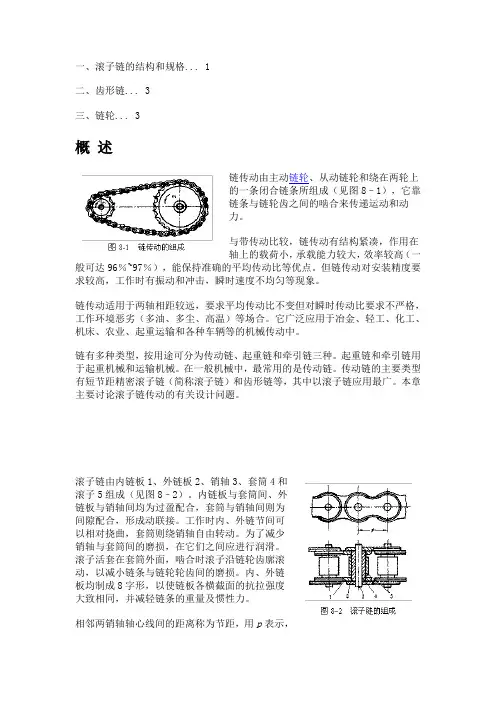

5 １第一节概述 (1) 一、滚子链的结构和规格... 1 二、齿形链... 3 三、链轮 (3) 概述链传动由主动链轮、从动链轮和绕在两轮上的一条闭合链条所组成（见图8–1），它靠链条与链轮齿之间的啮合来传递运动和动力。与带传动比较，链传动有结构紧凑，作用在轴上的载荷小，承载能力较大，效率较高（一般可达96％~97％），能保持准确的平均传动比等优点。但链传动对安装精度要求较高，工作时有振动和冲击，瞬时速度不均匀等现象。链传动适用于两轴相距较远，要求平均传动比不变但对瞬时传动比要求不严格，工作环境恶劣（多油、多尘、高温）等场合。它广泛应用于冶金、轻工、化工、机床、农业、起重运输和各种车辆等的机械传动中。链有多种类型，按用途可分为传动链、起重链和牵引链三种。起重链和牵引链用于起重机械和运输机械。在一般机械中，最常用的是传动链。传动链的主要类型有短节距精密滚子链（简称滚子链）和齿形链等，其中以滚子链应用最广。本章主要讨论滚子链传动的有关设计问题。滚子链由内链板1、外链板2、销轴3、套筒4和滚子5组成（见图8–2）。内链板与套筒间、外链板与销轴间均为过盈配合，套筒与销轴间则为间隙配合，形成动联接。工作时内、外链节间可以相对挠曲，套筒则绕销轴自由转动。为了减少销轴与套筒间的磨损，在它们之间应进行润滑。滚子活套在套筒外面，啮合时滚子沿链轮齿廓滚动，以减小链条与链轮轮齿间的磨损。内、外链板均制成8字形，以使链板各横截面的抗拉强度大致相同，并减轻链条的重量及惯性力。相邻两销轴轴心线间的距离称为节距，用p 表示，它是链的主要参数。节距p 越大，链的各元件的尺寸也大，承载能力也越高，

GBT1243-1997短节距传动用精密滚子链和链轮

前言本标准等效采用国际标准ISO 606:1994((短节距传动用精密滚子链和链轮》。本标准从生效之日起，同时代替国家标准 GB 1243.1-83《传动用短节距精密滚子链》、GB 1243.2-83《传动用短节距精密滚子链输送用附件》和GB 1244-85《传动用短节距精密滚户链和套筒链链轮 Lt,形和公差》本标准等效采用ISO 606:1994，与被代替的原标准有如下不同之处: 1.将原GB 1243. 1 -83中列于附录A中的B系列12个规格的滚子链列入正文内容，并在A系列中增加r36八规格 2.本标准与GB 124 3. 1-83相比较，B系列16B以I二滚子链最小抗拉载荷有较大幅度的提高 3.将GB 1243.1-83中“检验载荷”由原来的“建议采用”改为“应采用”·并将原称谓改为“预拉载荷”。 4·取消GB 1243. 2-83中关于加高链板附件和延长销轴附件的规定 5.链轮部分内容等同采用ISO 606:1991 木标准为短节距精密滚子链基本标准.由本标准派生的以及和本标准相关的其他标准应很据本标准有关内容进行修汀由于本标准规定所有产品应进行预拉，所以对预拉设备提出了新的要求。考虑到链条制造厂需雕备相应的硬件环境，本标准发布与实施的过渡期为一年本标准的附录A是标准的附录;附录B是提示的附录本标准由中华人民共和国机械工业部提出。本标准由全国链传动标准化技术委员会归口。本标准负责起草单位:吉林工业大学链传动研究所本标准参加起草单位:杭州链条总厂、武进链条厂、大港油田中成机械制造公司、石家庄链轮总) 常州链轮厂、杭州东华链条厂本标准主要起草人:土义行、李欣欣本标准参加起草人:王吉民、谈光成、王彦平、杜刚、陈小兴、叶斌本标准于1976年首次发布，1983年第1次修订本标准由全国链传动标准化技术委员会负责解释。 ISO前言 ISO 国际标准化组织)是一个世界性的各国国家标准化组织(ISO成员国)的联合会制定国际标准的工作通常是由ISO各技术委员会执行每个成员国对已建立有技术委员会的项目有兴趣，均有权参加该委员会同ISO有联系的政府与非政府的国际组织也参与部分工作。ISO同国际电工委员会 ( IEC )在制定电工方面的标准紧密合作

滚子链传动的设计计算 -工程.

滚子链传动的设计计算 -工程 2019-01-01 一、失效形式和额定功率链传动的失效形式有链的疲劳破环、链条铰链的磨损、链条铰链的胶合以及链条的静力拉断，。右图示为润滑良好的单排链的额定功率曲线图。由图可见，在中等速度的链传动中，链传动的承载能力主要取决于链板的疲劳强度；随着链轮转速的增高，链传动的多边形效应增大，传动能力主要取决于滚子和套筒的冲击疲劳强度，转速越高，传动能力就越低，并会出现铰链胶合现象，使链条迅速失效。二、Ａ系列滚子链的额定功率曲线滚子链额定功率曲线 1-由链板疲劳强度限定； 2-由滚子、套筒冲击疲劳强度限定； 3-由销轴和套筒胶合限定上图所示为A系列滚子链的额定功率曲线，它是在标准实验条件下得出的，设计时可根据小链轮的转速n1从图中查出这种型号的链条允许传递的额定功率P0，额定功率曲线适合于链速v＞0.6m/s的场合。滚子链的额定功率曲线是在以下标准实验条件下得出的: 1.两链轮安装在水平轴上，两链轮共面； 2.小链轮齿数z1=19； 3.链长Lp=100节； 4.载荷平稳； 5.按推荐的方式润滑； 6.能连续15000h满负荷运转；

7.链条因磨损引起的相对伸长量不超过3%。当链传动的实际工作条件与标准实验条件不符时，应引入小链轮齿数系数Kz、链长系数KL、多排链系数KP和工作情况系数KA进行修正。额定功率曲线是在推荐的润滑方式下得到的，当不能满足推荐的润滑方式时，应降低额定功率P0。当不能按照推荐的方式润滑时，功率曲线中的功率P0应降低到下列数值：１、当v≤1.5m/s，润滑不良时，允许传递的功率应降低至 (0.3~0.6)P0;无润滑时，功率应降至0.15P0（寿命不能保证15000h）２、当1.5m/s＜v＜7m/s，润滑不良时，允许传递的功率应降低至 (0.15~0.3)P0; ３、当v＞7m/s，润滑不良时，则传动不可靠，不宜采用。当要求的实际工作寿命低于15000h时，可按有限寿命进行设计。这时允许传递的功率可提高一些。一、失效形式和额定功率链传动的失效形式有链的疲劳破环、链条铰链的磨损、链条铰链的胶合以及链条的静力拉断。右图示为润滑良好的单排链的额定功率曲线图。由图可见，在中等速度的链传动中，链传动的承载能力主要取决于链板的疲劳强度；随着链轮转速的增高，链传动的多边形效应增大，传动能力主要取决于滚子和套筒的冲击疲劳强度，转速越高，传动能力就越低，并会出现铰链胶合现象，使链条迅速失效，《》()。二、Ａ系列滚子链的额定功率曲线滚子链额定功率曲线 1-由链板疲劳强度限定； 2-由滚子、套筒冲击疲劳强度限定；

滚子链条规格

滚子链条规格留在链中的油只会粘灰。用干布包裹链条，转动曲柄，并擦掉多余的油。如果齿盘和飞轮上的油更多的是油，那么执行前后可变速度，非标准链从原来的齿盘和飞轮上擦去，用抹布上的齿盘和飞轮上的油。这些油与粘灰没有其他作用。每次平常骑车后，使用抹布保持清洁，一会儿然后清理油。在泥泞的位置，链上的油很快就会消失。此时不锈钢链条的磨损很重，声音也很大，需求时间加上。链条一般是金属连环或环形物，多用作机械运动。链条按不同的用途和功能区分为：传动链、输送链、曳引链和专用特种链四种。 1、传动链条主要用于传递动力的链条，输送链条，分为：可延展性链、滚子链、链齿形链。可延展性链：重负荷链条，用在如煤炭拖动机构，升降机传送带上。通过钢销连接链环。

2)滚子链：目前各种机械设备上用的较多的就是滚子链条，输送链条公司，滚子链条的主要结构是有链板、链销、套筒、磙子等组成。 3)齿形链：又叫做无声链，是由众多的平分离块组成，各个分离块通过销子连接可以形成具有各种宽度的挠性无限多的齿条。2、输送链条：用于传输动力的链条。例如：长节距输送链、短节距滚子输送链、倍速输送链、双节距滚子输送链等。曳引链条：主要用于拉曳和起重的链条。例如：捕鱼链、捆绑链等。非标链条厂欢迎国内外新老客户来电、来函洽谈业务！非标链条厂与您分享：锯链和油锯是否匹配，主要看油锯的链轮，导板长度，导板头的形式及导板导向槽的宽度，锯链的节距必须与链轮，输送链条采购，导板头的齿轮（如果是有齿的）保持一致，中导齿的厚度与导板上导向槽保持一致，长度与导板周长和链轮齿数及链轮与导板的空间距离保持一致方算匹配，才能使用。非标链条厂欢迎国内外新老客户来电、来函洽谈业务！

链条规格及尺寸大全

链条规格及尺寸大全链条规格及尺寸大全链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。 1.1 传动链主要用于传递动力的链条。 1.2 输送链主要用于输送物料的链条。 1.3 曳引链主要用于拉曳和起重的链条。 1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。在同类产品中,按组成链条的基本结构,即根据元件形状、同链条啮合的零件和部位,零件间尺寸比例等方面划分所属链条产品系列。同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。一、带有前缀的链条规格 (1)RS系列链条规格直板滚子链R-Roller S-Straight 例如:RS40即08A滚子链 (2)RO系列链条规格弯板滚子链R-Roller O-Offset 例如:R O60即12A弯板链 (3)RF系列链条规格直边滚子链R-Roller F-Fair 例如:RF80即16A直边滚子链 (4)SC系列链条规格齿形链(无声链)S-Silent C-Chain来自ANSI B29.2M齿形链和链轮标准例如:SC3即CL06齿形链,节距为9.525 (5)C系列链条规格输送链C-Conveyor 例如:C2040即08A双节距输送链C2040 SL SL-Small roller 小滚子C2060L L-Large roller 大滚子 CA650 C-Conveyor A-Agriculture,农机输送链小滚子型Smali roller type 大滚子型 Large roller type (6)L系列链条规格板式链L-Leaf chain 例如AL422即A型板式链,节距12.7,组合2×2 美国链号1975年取消 BL546即B型板式链,节距15.875,组合4×6 美国链号LH0822即BL422,H-Heavy 重型ISO 链号LL1044,L-Light 轻型ISO链号 (7)M系列链条规格公制链条M-Metric measure 例如:M20内节内宽为1530mm的滚子链,有7种公制节距。 (8)W系列链条规格焊接链W-Welded 例如:W78即节距66mm焊接链,WH为窄系列,WD为宽型 (9)Hy-Vo系列链条规格高速齿形链Hy-Heavy duty, Hight Speed Vo-Involute (10)PIV系列链条规格齿链式无级变速链 (11)ST系列链条规格

滚子链及链轮的选择计算

中国第一重型机械集团公司标准滚子链及链轮的选择计算 JB/ZQ 4176-2006代替JB/ZQ 4176-97 中国第一重型机械集团公司 2008-12-01批准 2008-12-31实施本标准适用于GB /T 1243-2006链传动的选择计算。1选择链传动的基本要求： 1.1链传动应考虑的主要因素： 1.1.1链板和销轴能承受传递的拉力。 1.1.2链轮所承受的工作负荷。 1.1.3衬套和销轴之间的铰接磨损，在要求寿命期限内应保持许用极限。1.1.4齿面的磨损在要求寿命期限内应保持许用极限。1.2为了得到链传动的满意寿命，必须做到：1. 2.1链轮有足够的润滑； 1.2.2链条伸长的补偿有张紧措施，空程垂度小于中心距1%。1.2.3空程和负荷程的振动或整个传动的扭转振动能得到制止。1.3链传动计算选择时有关参数的确定要求： 1.3.1滚子链以极低速度或动载运行时，动拉力按公式F d =F ·f 1来计算，不考虑离心力，其值不超过最小断裂力的0.15倍。 1.3.2选取链条至少必须知道所传递的功率、小链轮转速及估算出的附加动载荷等。 1.3.3链轮最小齿为17。在中、高速或最大允许载荷范围运行时，小链轮齿要淬火，齿数尽可能为21。链轮最大齿数为150齿。下列齿数优先选择：17、19、21、23、25、38、57、76、95、114。1.3.4链传动的最佳中心距是链节距的30~50倍，小链轮最小包角为120°。 1.3.5当链传动方向与水平面倾斜角大于60°时，必须要用张紧轮、张紧轴或其它相应的方法把链张紧（见图1）。图1 1.3.6大节距单排链和小节距多排链经常采用，多排链在位置上受到限制，但可采用较小直径的链轮，这样在一定的条件下还可达到较高的转速。1 后退返回分目录返回总目录

套筒滚子链结构和参数

高邮市菱塘民族职业中学备课纸（首页）

第1页课前提问：1、V型带轮的结构 2、带传动的张紧装置 3、带传动的维护新授：一、滚子链和链轮 1.滚子链滚子链(roller chain) 在一般机械中应用广泛。滚子链条由若干内链节和外链节依次铰接而成。内链节由内链扳、套筒和滚子组成。内链板与套筒以过盈配合联接，套筒与滚子以间隙配合相联，构成活动铰链，滚子可绕套筒自由转动。外链节由外链板和销轴组成，它们之间以过盈配合联接在一起。内链节和外链节之间用套筒和销轴以间隙配合相联。当链屈伸时，套筒能够绕销独自由转动，起着铰链的作用。链条工作时，滚子与链轮轮齿相啮合，由于滚子是活套在套简上的，故滚子与轮齿为滚动摩擦，可减轻它们之间的磨损。链条上相邻两销轴中心的距离p叫作节距 (pitch)，它是链条的主要参数。传动链在使用时总是首尾相连成环形。滚子链的接头形式，当链节总数为偶数时内链板和外链板首尾相接可用开口销或弹簧卡将销轴锁紧。当链节总数为奇数时，则应采用过渡链节进行联接。但过渡链节的弯链板在工作时易产生附加弯曲应力，故应尽量避免采用。因此链节总数最好为偶数。 2.链轮链轮的齿形对啮合质量有很大影响，正确的齿形应保证链节平稳而自由地进入和退出啮合，各齿磨损均匀，不易脱链且便于加工和测量。三段圆弧和直线bc组成，称为三圆弧一直线齿形。链轮的典型结构由轮辐、轮毂、轮缘三部分组成。具体结构型式由链轮直径大小而定。有整体式、腹板式、孔板式、组合式。选择链轮的材料时应保证链轮轮齿具有足够的强度和较好的耐磨性，同时注意降低成本。一般小链轮采用的材料应好于大链轮，因为小链轮啮合次数比大链轮多，磨损较重，受冲击较大。

链轮计算公式

第6章链传动本章提示：链传动由两个链轮和绕在两轮上的中间挠性件-----链条所组成。靠链条与链轮之间的啮合来传递两平行轴之间的运动和动力，属于具有啮合性质的强迫传动。其中，应用最广泛的是滚子链传动。本章介绍了链传动的工作原理、特点及应用范围；重点分析了链传动的运动不均匀性（即多边形效应）产生的原因和链传动的失效形式；阐明了功率曲线图的来历及使用方法；着重讨论了滚子链传动的设计计算方法及主要参数选择；简要介绍了齿形链的结构特点以及链传动的润滑和张紧的方法。基本要求 1)．了解链传动的工作原理、特点及应用 2)．了解滚子链的标准、规格及链轮结构特点。 3)．掌握滚子链传动的设计计算方法。 4)．对齿形链的结构特点以及链传动的布置、张紧和润滑等方面有一定的了解。 6.1 概述链传动是由装在平行轴上的主、从动链轮和绕在链轮上的环形链条所组成，见图6.1，以链作中间挠性件，靠链与链轮轮齿的啮合来传递运动和动力。

在链传动中，按链条结构的不同主要有滚子链传动和齿形链传动两种类型： 1．滚子链传动滚子链的结构如图6.2。它由内链板1、外链板2、销轴3、套筒4和滚子5组成。链传动工作时，套筒上的滚子沿链轮齿廓滚动，可以减轻链和链轮轮齿的磨损。把一根以上的单列链并列、用长销轴联接起来的链称为多排链，图6.3为双排链。链的排数愈多，承载能力愈高，但链的制造与安装精度要求也愈高，且愈难使各排链受力均匀，将大大降低多排链的使用寿命，故排数不宜超过4排。当传动功率较大时，可采用两根或两根以上的双排链或三排链。

为了形成链节首尾相接的环形链条，要用接头加以连接。链的接头形式见图6.4。当链节数为偶数时采用连接链节，其形状与链节相同，接头处用钢丝锁销或弹簧卡片等止锁件将销轴与连接链板固定；当链节数为奇数时，则必须加一个过渡链节。过渡链节的链板在工作时受有附加弯矩，故应尽量避免采用奇数链节。链条相邻两销轴中心的距离称为链节距，用p表示，它是链传动的主要参数。滚子链已标准化，分为A、B两种系列。A系列用于重载、高速或重要传动；B系列用于一般传动。表6.1列出了部分滚子链的基本参数和尺寸。

套筒滚子链结构和参数

套筒滚子链结构和参数高邮市菱塘民族职业中学备课纸,首页, 课题链传动概述(二) 课型新授授课总课教具授课日期课件时数时数使用教学了解链传动概述目标教学重点重点:链传动概述难点:滚子链的结构分析和难点学情套筒滚子链日常可见，故学生掌握并不困难。分析板滚子链和链轮书 1、滚子链 2、链轮设 3、主要参数计教学后记高邮市菱塘民族职业中学备课纸,续页, 第 1 页课前提问: 1、V型带轮的结构 2、带传动的张紧装置 3、带传动的维护

新授: 一、滚子链和链轮 1(滚子链滚子链(roller chain)在一般机械中应用广泛。滚子链条由若干内链节和外链节依次铰接而成。内链节由内链扳、套筒和滚子组成。内链板与套筒以过盈配合联接,套筒与滚子以间隙配合相联，构成活动铰链，滚子可绕套筒自由转动。外链节由外链板和销轴组成，它们之间以过盈配合联接在一起。内链节和外链节之间用套筒和销轴以间隙配合相联。当链屈伸时，套筒能够绕销独自由转动，起着铰链的作用。链条工作时，滚子与链轮轮齿相啮合，由于滚子是活套在套简上的，故滚子与轮齿为滚动摩擦，可减轻它们之间的磨损。链条上相邻两销轴中心的距离 p叫作节距

(pitch)，它是链条的主要参数。传动链在使用时总是首尾相连成环形。滚子链的接头形式，当链节总数为偶数时内链板和外链板首尾相接可用开口销或弹簧卡将销轴锁紧。当链节总数为奇数时，则应采用过渡链节进行联接。但过渡链节的弯链板在工作时易产生附加弯曲应力，故应尽量避免采用。因此链节总数最好为偶数。 2(链轮链轮的齿形对啮合质量有很大影响，正确的齿形应保证链节平稳而自由地进入和退出啮合，各齿磨损均匀，不易脱链且便于加工和测量。三段圆弧和直线bc组成，称为三圆弧一直线齿形。链轮的典型结构由轮辐、轮毂、轮缘三部分组成。具体结构型式由链轮直径大小而定。有整体式、腹板式、孔板式、组合式。选择链轮的材料时应保证链轮轮齿具有足够的强度和较好的耐磨性，同时注意降低成本。一般小链轮采用的材料应好于大链轮，因为小链轮啮合次数比大链轮多，磨损较重，受冲击较大。高邮市菱塘民族职业中学备课纸,续页, 第 2 页 3(主要参数 (l)链轮齿数:z、 z 12 齿数过少会增加链传动的运动不均匀性，铰链磨损加快，使用寿命降低。齿数过多会使尺寸增大，磨损后易引起脱链，降低链条寿命。所以一般 z取值范围在17,120。 (2)传动比 i

链传动试题

链传动试题一. 是非题：正确的在（）中写“＋”，错误的在（）中写“－”（本大题共 18 小题，每小题-1分，总计 -18 分） 1、与带传动相比，链传动对轴的压轴力比较小。 ( ) 2、推荐链轮最大齿数z max ≤120。此限制是为了保证链速的均匀性。 ( ) 3、链条的节数宜采用偶数。 ( ) 4、滚子链传动中，滚子的作用是保证链条与轮齿间的良好啮合。 ( ) 5、链传动的平均传动比i d d 2 1。 ( ) 6、滚子链可实现比较平稳和无噪声工作传动。 ( ) 7、链传动运动的不均匀性是造成瞬时传动比不恒定的原因。 ( ) 8、滚子链传动中，滚子的作用是减轻轮齿的磨损。 ( ) 9、链节距愈小，链轮齿数愈多，动载荷将愈大。 ( )

10、链条中应尽量避免使用过渡链节，这主要是因为装配困难。( ) 11、链传动的平均传动比是准确的。( ) 12、由于链传动是啮合传动，所以链传动的瞬时传动比是准确的。( ) 13、一般情况下，链传动的多边形效应只能减小，不能消除。( ) 14、链传动通常放在传动系统中的高速级。( ) 15、链传动能在恶劣环境下工作。( ) 16、当链传动的中心距不能调整时，可设置张紧轮，张紧轮一般是紧压在松边靠近小链轮处。( ) 17、链传动属于具有直接接触的工作元件的啮合传动。( ) 18、与滚子链相比，齿形链传动比较平稳和噪声较小。( ) 二.选择题：把正确的选项代号填入（）中（本大题共17 小题，每小题1分，总计17 分） 1、链传动中两轮轴线的相对位置应__________。 A.平行 B.相交成一定的角度 C.相交成直角 D.成任意角交错

链条标准

中国链条标准 GB/T 1243-1997：短节距传动用精密滚子链和链轮 GB/T 3579-1983：自行车链条 GB/T 4140-1993：输送用平顶链和链轮 GB/T 5269-1999：传动及输送用双节距精密滚子链和链轮GB/T 5858-1997：重载传动用弯板滚子链和链轮 GB/T 6076-1985：传动用短节距精密套筒链 GB/T 8350-1987：输送链、附件和链轮 GB/T 10855-1989：传动用齿形链及链轮 GB/T 10857-1989：Ｓ型、Ｃ型钢制滚子链、附件和链轮GB/T 14212-1993：摩托车链条 GB/T 15390-1994：工程用钢制焊接弯板链和链轮 JB/T 17482-1998：输送用模缎易拆链 JB/T 3876-1999：加重系列传动用短节距精密滚子链 JB/T 5398-1991：工程用钢制套筒链、附件及链轮 JB/T 6074-1995：板式链、端接头及槽轮 JB/T 6367-1992：保护拖链形式尺寸 JB/T 7054-1993：瓶装啤酒灌装线滚子输送链 JB/T 7350-1993：小规格链条包装 JB/T 7364-1994：倍速输送链 JB/T 7427-1994：滚子链和套筒链链轮滚刀 JB/T 8545-1997：自动扶梯梯级链、附件和链轮

JB/T 8546-1997：双铰接输送链 JB/T 8820-1998：摩托车传动链条磨损性能试验规范 JB/T 8883-1999：农业机械用夹持输送链 JB/T 8920-1999：工程塑料内链节轻型输送链 JB/T 9152-1999：滑片式无级变速链 JB/T 9153-1999：双链冷拔机用直板滚子链和链轮 JB/T 9154-1999：埋刮板输送机用叉型链、附件和链轮 SY/T 5595-1997：油田链条和链轮国际标准学会(ISO))链条标准 ISO 487-1998：S型和C型钢制滚子链、附件和链轮 Type S and C Steel Roller Chains, Attachments and Chain W heels ISO 606-1994：短节距精密传动滚子链和链轮 Short Pitch Transmission Precision Roller Chains and Chain W heels ISO 1275-1995：传动和输送用双节距精密滚子链和链轮Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and Conveyors ISO 1395-1977：短节距传动精密套筒链和链轮（1997年修订）Short Pitch Transmission Precision Bush Chains and Chain W heels (and Amendment) ISO 1977-2000：输送链、附件和链轮(公制和英制）

滚子链传动的设计计算Word

滚子链传动的设计计算（经典设计步骤） 1、已知条件和设计内容设计链传动的已知条件包括：链传动的工作条件、传动位置与总体尺寸限制，所需传递的功率P，主动链轮转速n1，从动链轮转速n2或传动比i。设计内容包括：确定链条的型号、链节数Lp和排数，链轮齿数Z1、Z2以及链轮的结构、材料和几何尺寸，链传动的中心距a、压轴力Fp、润滑方式和张紧装置等。 2、设计步骤和方法（1）选择链轮的齿数z1、z2和确定传动比i 一般链轮齿数在17~114之间。传动比按下式计算 i =z2/z1 (2)计算当量的单排链的计算功率Pca. 根据链传动的工作情况、主动链轮齿数和链条排数，将链传动所传递的功率修正为当量的单排链的计算功率 Pca =K A*K Z*P/Kp 式中：K A——工况系数，见表1 K Z——主动链轮齿数系数，见图1 Kp——多排链系数，双排链时Kp=1.75，三排链时Kp=2.5 P——传递的功率，KW（千瓦）。

表1 工况系数KA 从动机械特性主动轮机械特性平稳运动轻微冲击中等冲击平稳运动 1.0 1.1 1.3 轻微冲击 1.4 1.5 1.7 中等冲击 1.8 1.9 2.1 图1 主动链轮齿数系数KZ （3）确定链条型号和节距p

链条型号根据当量的单排链的计算功率Pca和主动链轮转速n1由图2得到。然后由表2确定链条节距p。图2 A系列、单排滚子链额定功率曲线

表2 滚子链规格和主要参数（4）计算链节数和中心距初定中心距a0=（30~50）p，按下式计算链节数Lp0 Lp0=(2*a0/p)+(z1+z2)/2+(p/a0)*[(z2-z1)/2π]^2 为了避免使用过渡链节，应将计算出来的链节数Lp0圆整为偶数Lp。链传动的最大中心距为： a=f1*p*[2Lp-(z1+z2)]

传动链条的结构介绍

传动链条按结构可分为滚子链、齿形链等类型，其中滚子链应用广。滚子链的结构是由内链板、外链板、销轴、套筒、和滚子所组成．其中内链板与套筒、外链板和销轴之间分别用过盈配合固连，称为内、外链节；滚子与套筒、套筒与销轴之问是间隙配合。当内、外链板相对挠曲时，套筒可绕销轴自由转动。滚子是活套在套筒上的，工作时，滚子沿链轮齿廓滚动．可减轻轮齿的磨损。链的主要磨损发生在销轴和套筒的接触面上，因此，在内、外链板间应留有少许的间隙，以便润滑油渗入摩擦面间。链板一般制成“8”字形，以使它的各个横截而具有接近相等的抗拉强度，亦减少了链的质量和运动时的惯性力。

链条的各零件由碳素钢或合金钢制成，并经热处理，以提高强度、耐磨性和抗冲击能力。滚子链可制成单排链和多排链，当传递大功率时，可采用双排链或多排链。多排链的承载能力和排数成正比．但由于精度的影响，并排链承受的载荷不易均匀，故排数不宜过多。滚子链已经标准化，我国链条标准GB 1.243.1-83将它分为A、B两系列，常用的是A系列，其主要参数见下表，表中链号和相应的国际链号一致，其节距值就是链号数乘以25.4/16mm。滚子链的基本参数有节距p、滚子外径d1等，其中节距p是滚子链的主要参数。节距越大，链条各零件的尺寸越大，所能传递的功率也越大。链条的长度以链节数Lp表示，链节数最好是偶数，以便于链条接头时内、外链板的相接，接头处可采用开口销或弹簧锁片。若链节为奇数，则接头处需利用过渡链节，在链条受载时，过渡链节不仅承受拉力，还要承受附加的弯曲载荷，应尽量避免。杭州傲州链传动有限公司创建于2004年，公司具有专业的制造技术与较强

链条规格型号及其识别

精心整理链条规格型号及其识别大多数链条已列为国际标准，发达国家国家标准或中国国家标准，这些链条的链号标识，不难从标准中查到。然而在链条国际贸易交往中，常常流行着美国、日本、德国、意大利、比利时等国家的链条企业链号，使得我们的链条企业家们望之茫然无对，束手无策。故笔者就此做些引导，对于从事链条贸易的诸位，或许稍有裨益。 1、带有前缀的链号（1）RS系列直板滚子链R—RollerS—Straight例如-RS40即08A滚子链（2）RO系列弯板滚子链R—RollerO—Offset例如-RO60即12A弯板链（3）RF系列直边滚子链R—RollerF—Fair例如-RF80即16A直边滚子链（4）SC 系列齿形链（无声链）S—SilentC—Chain来自ANSIB29.2M齿形链和链轮标准。例如-SC3 即CL06齿形链，节距为9.525 （5）C系列输送链C—Conveyor例如-C2040即08A双节距输送链C2040SLSL—Smallroller小滚子C2060LL—Largeroller大滚子CA650C—ConveyorA—Agriculture,农机输送链小滚子型Smalirollertype大滚子型Largerollertype （6）L系列板式链L—Leafchain例如AL422即A型板式链，节距12.7，组合2×2美国链号1975年取消BL546即B型板式链，节距15.875，组合4×6美国链号LH0822即BL422，H—Heavy重型ISO链号LL1044，L—Light轻型ISO链号（7）M系列公制链条M—Metricmeasure例如-M20内节内宽为1530mm的滚子链，有7种公制节距。（8）W系列焊接链W—Welded 链条参数一滚子链: 链号节距排距滚子销轴内节销轴长度极限拉伸载荷

链条规格型号及其识别

链条规格型号及其识别大多数链条已列为国际标准，发达国家国家标准或中国国家标准，这些链条的链号标识，不难从标准中查到。然而在链条国际贸易交往中，常常流行着美国、日本、德国、意大利、比利时等国家的链条企业链号，使得我们的链条企业家们望之茫然无对，束手无策。故笔者就此做些引导，对于从事链条贸易的诸位，或许稍有裨益。 1、带有前缀的链号（1）RS系列直板滚子链R—Roller S—Straight例如-RS40即08A滚子链（2）RO系列弯板滚子链R—Roller O—Offset例如-R O60即12A弯板链（3）RF系列直边滚子链R—Roller F—Fair例如-RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。例如-SC3即CL06齿形链，节距为9.525 （5）C系列输送链C—Conveyor例如-C2040即08A双节距输送链C2040 SL SL—Small roller小滚子C2060L L—Large roller大滚子CA650 C—Conveyor A—Agriculture,农机输送链小滚子型Smali roller type大滚子型Large roller type （6）L系列板式链L—Leaf chain例如AL422即A型板式链，节距12.7，组合2×2美国链号1975年取消BL546即B型板式链，节距15.875，组合4×6美国链号LH0822即BL422，H—Heavy重型ISO链号LL1044，L—Light轻型ISO链号（7）M系列公制链条M—Metric measure例如-M20内节内宽为1530mm的滚子链，有7种公制节距。（8）W系列焊接链W—Welded

套筒滚子链结构和参数

课题链传动概述（二）课型新授授课日期授课时数总课时数教具使用课件教学目标了解链传动概述教学重点和难点重点：链传动概述难点：滚子链的结构分析学情分析套筒滚子链日常可见，故学生掌握并不困难。板书设计滚子链和链轮 1、滚子链 2、链轮 3、主要参数教学后记

第1页课前提问: 1、V型带轮的结构 2、带传动的张紧装置 3、带传动的维护新授：一、滚子链和链轮 1．滚子链滚子链(roller chain)在一般机械中应用广泛。滚子链条由若干内链节和外链节依次铰接而成。内链节由内链扳、套筒和滚子组成。内链板与套筒以过盈配合联接,套筒与滚子以间隙配合相联，构成活动铰链，滚子可绕套筒自由转动。外链节由外链板和销轴组成，它们之间以过盈配合联接在一起。内链节和外链节之间用套筒和销轴以间隙配合相联。当链屈伸时，套筒能够绕销独自由转动，起着铰链的作用。链条工作时，滚子与链轮轮齿相啮合，由于滚子是活套在套简上的，故滚子与轮齿为滚动摩擦，可减轻它们之间的磨损。链条上相邻两销轴中心的距离 p叫作节距 (pitch)，它是链条的主要参数。传动链在使用时总是首尾相连成环形。滚子链的接头形式，当链节总数为偶数时内链板和外链板首尾相接可用开口销或弹簧卡将销轴锁紧。当链节总数为奇数时，则应采用过渡链节进行联接。但过渡链节的弯链板在工作时易产生附加弯曲应力，故应尽量避免采用。因此链节总数最好为偶数。 2．链轮链轮的齿形对啮合质量有很大影响，正确的齿形应保证链节平稳而自由地进入和退出啮合，各齿磨损均匀，不易脱链且便于加工和测量。三段圆弧和直线bc组成，称为三圆弧一直线齿形。链轮的典型结构由轮辐、轮毂、轮缘三部分组成。具体结构型式由链轮直径大小而定。有整体式、腹板式、孔板式、组合式。选择链轮的材料时应保证链轮轮齿具有足够的强度和较好的耐磨性，同时注意降低成本。一般小链轮采用的材料应好于大链轮，因为小链轮啮合次数比大链轮多，磨损较重，受冲击较大。

标准型号链条参数表

DIN ISO 链号ANSI 链号节距滚子直径内节内宽销轴直径销轴长度内链板高度链板厚度极限拉伸载荷每米长重P d1 max b1 min d2 max L min Lc max h2 max T max Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m *03C-1*15 4.76253/16" 2.48 2.38 1.62 6.10 6.90 4.300.60 1.800.08 *04C-1*25 6.351/4" 3.30 3.18 2.317.908.40 6.000.80 3.500.15 *06C-1*359.5253/8" 5.08 4.77 3.5812.4013.179.00 1.307.900.33 085-14112.701/2"7.77 6.25 3.5813.7515.009.91 1.30 6.670.41 08A-14012.701/2"7.957.85 3.9616.617.812.00 1.514.100.62 10A-15015.8755/8"10.169.40 5.0820.7022.2015.09 2.0322.20 1.02 12A-16019.0503/4"11.9112.57 5.9425.9027.7018.00 2.4231.80 1.50 16A-18025.401"15.8815.757.9232.735.0024.00 3.2556.70 2.60 20A-110031.755/4"19.0518.909.5340.4044.7030.00 4.0088.50 3.91 24A-112038.1003/2"22.2325.2211.1050.3054.3035.70 4.80127.00 5.62 28A-114044.4507/4"25.4025.2212.7054.4059.0041.00 5.60172.407.50 32A-116050.8002"28.5831.5514.2764.8069.6047.80 6.40226.8010.10 36A-118057.1509/4"35.7135.4817.4672.8078.6053.607.20280.2013.45 40A-120063.5005/2"39.6837.8519.8580.3087.2060.008.00353.8016.15 48A-124076.203"47.6347.3523.8195.50103.0072.399.50510.3023.20

链条规格及型号

兴化市特种链条厂链条按不同的用途和功能区分为传动链、输送链、滚子链和特种链四种。 1.1 传动链主要用于传递动力的链条。 1.2 输送链主要用于输送物料的链条。 1.3 曳引链主要用于拉曳和起重的链条。 1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。 1、带有前缀的链号（1）RS系列直板滚子链R—Roller S—Straight 例如：RS40即08A滚子链（2）RO系列弯板滚子链R—Roller O—Offset 例如：R O60即12A弯板链（3）RF系列直边滚子链R—Roller F—Fair 例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。例如：SC3即CL06齿形链，节距为9.525

（5）C系列输送链C—Conveyor 例如：C2040即08A双节距输送链 C2040 SL SL—Small roller 小滚子 C2060L L—Large roller 大滚子 CA650 C—Conveyor A—Agriculture,农机输送链小滚子型 Sm ali roller type 大滚子型 Large roller type （6）L系列板式链L—Leaf chain 例如AL422即A型板式链，节距12.7，组合2×2 美国链号1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号

链条规格及型号

链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。 1.1 传动链主要用于传递动力的链条。 1.2 输送链主要用于输送物料的链条。 1.3 曳引链主要用于拉曳和起重的链条。 1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。 1、带有前缀的链号（1）RS系列直板滚子链R—Roller S—Straight 例如：RS40即08A滚子链（2）RO系列弯板滚子链R—Roller O—Offset 例如：R O60即12A弯板链（3）RF系列直边滚子链R—Roller F—Fair 例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。

例如：SC3即CL06齿形链，节距为9.525 （5）C系列输送链C—Conveyor 例如：C2040即08A双节距输送链 C2040 SL SL—Small roller 小滚子 C2060L L—Large roller 大滚子 CA650 C—Conveyor A—Agriculture,农机输送链小滚子型 Sm ali roller type 大滚子型 Large roller type （6）L系列板式链L—Leaf chain 例如AL422即A型板式链，节距12.7，组合2×2 美国链号1975年取消

套筒滚子链的结构特点与链接头型式

套筒滚子链的结构特点与链接头型式链传动工作原理与特点：工作原理：两轮间以链条为中间挠性元件的啮合来传递动力和运动。但非共轭曲线啮合，靠三段圆弧一直线啮合。其磨损、接触应力冲击均小，且易加工。优点：①平均速准确，无滑动；②结构紧凑，轴上压力Q小；③传动效率高η=98%； ④承载能力高P=100KW；⑤可传递远距离传动；⑥成本低。缺点：①瞬时传动比不恒定；②传动不平衡；③传动时有噪音、冲击；④对安装粗度要求较高。应用：适于两轴相距较远，工作条件恶劣等，如农业机械、建筑机械、石油机械、采矿、起重、金属切削机床、摩托车、自行车等。中低速传动：i≤8(I=2~4)，P≤100KW，V≤12-15m/s，无声链Vmax=40m/s。(不适于在冲击与急促反向等情况下采用) 链传动的主要类型：起重链——用于提升重物——V≤0.25m/s；牵（线）引链——运输机械——V≤2~4m/s；传动链——用于传递运动和动力——V≤12~15m/s。优点：结构简单、重量轻、价廉、适于低速、寿命长、噪音小、应用广。 (套筒)滚子链—属标准件选用、合理确定链轮与链条尺寸，—短节距精密滚子链。套筒滚子链结构与特点：动配合，可相对运动，相当于活动铰链，承压面积A（投影）——宽×长投影组成：当链节进入、退出啮合时，滚子沿齿滚动，实现滚动摩擦，减小磨损。套筒与内链板、销轴与外链板分别用过盈配合（压配）固联，使内、外链板可相对回转。为减轻重量、制成“8”字形，亦有弯板。这样质量小，惯性小，具有等强度。链接头型式：链节数为偶数（常用）——内链板与外链板相接——弹性锁片（称弹簧卡）或大节距（称开口销）——受力较好。弹性锁片——端外链板与错轴为间隙配合。

链条规格型号及其识别

ISO P mm P mm 外径 d1 最大 mm 直径 d2 最大 mm 内宽 b1 最大 mm 单排 b4 最大 mm 双排 b5 最大 mm 三排 b6 最大 mm 内板高度 h2 最大 mm 单排 Q 最大 daN 双排 Q 最大 daN 三排 Q 最大 daN 单排重量 g kg/m 08B12.713.928.51 4.457.7516.930.084511.8117.8311044500.7 10B15.87516.5910.46 5.089.6519.636.252.814.72220445066700.95 10A15.87518.1110.16 5.089.420.3538.4656.6152189436065401 12A19.0522.7811.91 5.9512.5725.648.571.818311062309340 1.5 16A25.429.2915.887.9415.7532.561.891.123.555601112016680 2.6 20A31.7535.7619.059.5318.941.17711330.886701735026020 3.8 24A38.145.4422.2311.125.2250.896.3152.436.2124602491037370 5.6 28A44.4548.8725.412.725.2254.9103.6-82.942.241690033810507107.5短节距滚子输送链链号 ISO节距P K型、H型附件D型附件 d4min f h4 h5 d2b8
