实验六 图像融合
实验六、图像融合
一、实验目的
1熟悉图像融合的意义和用途，理解图像融合的原理；
2掌握图像融合的一般方法；
3掌握运用MA TLAB软件进行图像融合的操作。
二、实验原理
图像融合的目的把来自多传感器的数据互补信息合并成一幅新的图像,以改善图像的质量。
图像融合最简单的理解就是两个（或多个）图像间的相加运算。
这一技术广泛应用于多频谱图像理解和医学图像处理等领域。
主要分为空域和频域相加。
本实验主要应用MA TLAB软件进行两幅图像的融合。
方法有：
1图像直接融合；
2图像傅立叶变换融合；
3图像小波变换融合。
图像融合的MA TLAB程序如下：
1）调入、显示两幅图像的程序语句
load tartan;
X1=X;map1=map;
Load sinsin;
X2=X;map2=map; %打开图像
Subplot(1 2 1)
Image(X1),colormap(map1);
Title(‘图像map1’)
Subplot(1 2 2)
Image(X2),colormap(map2);
Title(‘图像map2’) %显示两幅图像
2）两幅图像直接融合的程序语句
figure,subplot(1 3 1)
image((X1+X2)/2),colormap(map2); %在空域内直接融合
title(‘两图像直接相加融合’) %显示融合后的图像，并命名为“两图像直接相加融合”
3）两幅图像傅立叶变换融合的程序语句
F1=fft2(X1);
F2=fft2(X2); %分别计算两幅图像的快速傅立叶变换
X=abs(ifft2(F1+F2)/2); %两幅图像在频域内相加后的傅立叶逆变换
Subplot(1 3 2)
Image(X),colormap(map2); %显示融合后的图像
Title(‘两幅图像傅立叶变换融合’) %给融合后的图像命名并显示在图上
4）两幅图像小波变换融合的程序语句
[C1,L1]=wavedec2(X1,2, ‘sym4’);
[C2,L2]=wavedec2(X2,2, ‘sym4’); %分别对两幅原图像进行小波分解
C=C1+C2; %对分解系数进行融合
X=waverec2(C,L1, ‘sym4’); %对融合后的信号进行图像重构
Subplot(1 3 3)
Image(X/2),colormap(map2); %显示经过小波变换融合后的图像
Title(‘两图像小波变换融合’) %给融合后的图像命名并显示在图上
三、实验步骤
1打开计算机，启动MA TLAB程序；
2调入“实验一”中获取的两幅数字图像，并进行三种方法的图像融合；
3显示并保存图像融合的结果。
4记录和整理实验报告。
四、实验仪器
1计算机；
2 MA TLAB程序；
五、实验报告内容
1叙述实验过程；
2提交实验的原始图像和结果图像。
六、思考题
1简述图像小波变换的实现过程。
2小波变换的分解层数对融合图像的光谱质量和空间质量有什么影响?。
图像融合实验报告
图像融合实验报告图像融合实验报告引言图像融合是一种将多幅图像合并成一幅新图像的技术，广泛应用于计算机视觉、图像处理和模式识别等领域。
本实验旨在探究图像融合的原理和方法，并通过实验验证其效果。
一、图像融合的原理图像融合的原理是将多幅图像的信息融合到一幅图像中，使得新图像能够综合展示各幅图像的特点。
常见的图像融合方法包括像素级融合、特征级融合和决策级融合。
1. 像素级融合像素级融合是将多幅图像的像素按照一定规则进行融合，常用的方法有平均法、加权平均法和最大值法。
平均法将多幅图像对应像素的灰度值取平均，得到新图像的灰度值；加权平均法则根据不同图像的重要性给予不同权重；最大值法则选取多幅图像中灰度值最大的像素作为新图像的灰度值。
2. 特征级融合特征级融合是将多幅图像的特征进行融合，常用的特征包括纹理、边缘和颜色等。
通过提取多幅图像的特征并进行融合，可以得到具有更多信息的新图像。
3. 决策级融合决策级融合是将多幅图像的决策结果进行融合，常用的方法有逻辑运算、加权决策和模糊逻辑等。
通过对多幅图像的决策结果进行融合，可以得到更准确的决策结果。
二、实验过程本实验选取了两幅具有不同特征的图像进行融合，分别是一幅自然风景图和一幅抽象艺术图。
实验过程如下：1. 图像预处理首先对两幅图像进行预处理，包括图像的缩放、灰度化和边缘检测等。
通过预处理可以使得图像具有相似的特征，方便后续的融合操作。
2. 图像融合方法选择根据实验目的，选择合适的图像融合方法进行实验。
本实验选取了像素级融合和特征级融合两种方法进行对比。
3. 像素级融合实验首先对两幅图像进行像素级融合实验。
通过将两幅图像的对应像素进行平均或加权平均，得到新图像。
然后对新图像进行评估，包括灰度分布、对比度和清晰度等指标。
4. 特征级融合实验接着对两幅图像进行特征级融合实验。
通过提取两幅图像的纹理、边缘和颜色等特征，并进行融合，得到新图像。
然后同样对新图像进行评估。
5. 结果分析根据实验结果对比，分析不同融合方法的优劣。
图像融合实验及评价

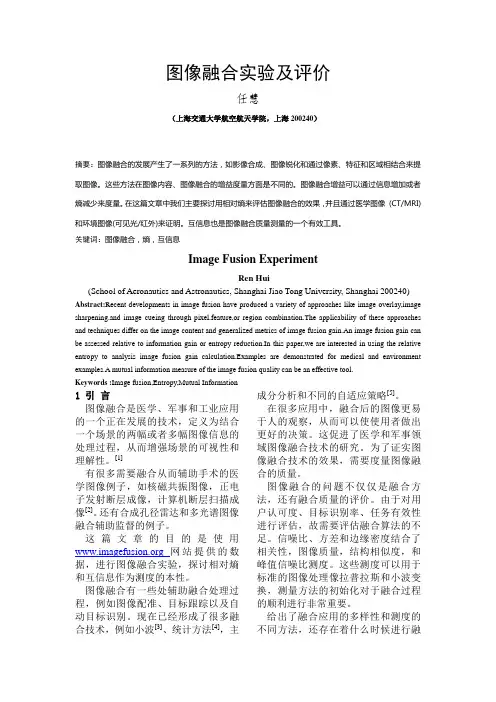

图像融合实验及评价任慧（上海交通大学航空航天学院，上海200240）摘要：图像融合的发展产生了一系列的方法，如影像合成、图像锐化和通过像素、特征和区域相结合来提取图像。
这些方法在图像内容、图像融合的增益度量方面是不同的。
图像融合增益可以通过信息增加或者熵减少来度量。
在这篇文章中我们主要探讨用相对熵来评估图像融合的效果，并且通过医学图像 (CT/MRI)和环境图像(可见光/红外)来证明。
互信息也是图像融合质量测量的一个有效工具。
关键词：图像融合，熵，互信息Image Fusion ExperimentRen Hui(School of Aeronautics and Astronautics, Shanghai Jiao Tong University, Shanghai 200240) Abstract:Recent developments in image fusion have produced a variety of approaches like image overlay,image sharpening,and image cueing through pixel,feature,or region combination.The applicability of these approaches and techniques differ on the image content and generalized metrics of image fusion gain.An image fusion gain can be assessed relative to information gain or entropy reduction.In this paper,we are interested in using the relative entropy to analysis image fusion gain calculation.Examples are demonstrated for medical and environment examples.A mutual information measure of the image fusion quality can be an effective tool.Keywords :Image fusion,Entropy,Mutual Information1 引言图像融合是医学、军事和工业应用的一个正在发展的技术，定义为结合一个场景的两幅或者多幅图像信息的处理过程，从而增强场景的可视性和理解性。
遥感图像融合实验报告
遥感图像融合实验报告遥感图像融合实验报告一、引言遥感技术在现代科学研究和应用中发挥着重要的作用。
遥感图像融合是将多个遥感图像的信息融合为一个综合图像的过程，可以提供更全面、更准确的地理信息。
本实验旨在通过遥感图像融合技术，对不同分辨率的遥感图像进行融合，以获得更高质量的图像。
二、实验方法1. 数据收集我们使用了两个不同分辨率的遥感图像，一个是高分辨率的卫星图像，另一个是低分辨率的无人机图像。
这两个图像分别代表了不同的空间分辨率。
为了保证数据的准确性，我们选择了同一地区的图像进行比较。
2. 图像预处理在进行图像融合之前，需要对图像进行预处理，以提高融合效果。
我们首先对两个图像进行边缘增强处理，以增强图像的边缘信息。
然后，对图像进行直方图均衡化，使图像的灰度分布更均匀。
最后，对图像进行尺度匹配，以确保两个图像的尺度一致。
3. 图像融合算法本实验使用了一种基于小波变换的图像融合算法。
该算法通过将两个图像的低频部分和高频部分进行融合，得到一个综合图像。
具体步骤如下：a. 对两个图像进行小波变换，得到它们的低频部分和高频部分。
b. 对两个图像的低频部分进行加权平均，得到融合后的低频部分。
c. 对两个图像的高频部分进行加权平均，得到融合后的高频部分。
d. 将融合后的低频部分和高频部分进行逆小波变换，得到最终的融合图像。
4. 实验结果分析通过对融合后的图像进行视觉和定量分析，我们可以评估融合效果。
视觉分析可以通过观察图像的细节和边缘来判断融合效果的好坏。
定量分析可以通过计算图像的信息熵、互信息和均方误差等指标来评估融合效果。
三、实验结果与讨论经过实验，我们得到了融合后的图像。
通过对比原始图像和融合图像，我们可以看到融合后的图像在细节和边缘方面有明显的提升。
融合后的图像更清晰、更丰富，能够提供更多有用的地理信息。
在定量分析方面，我们计算了融合图像的信息熵、互信息和均方误差。
结果显示，融合图像的信息熵和互信息较高，均方误差较低，说明融合效果较好。
图像融合

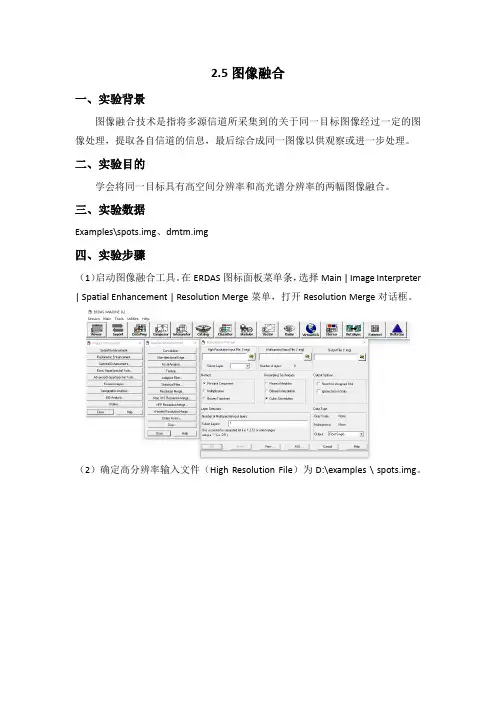

2.5图像融合一、实验背景图像融合技术是指将多源信道所采集到的关于同一目标图像经过一定的图像处理，提取各自信道的信息，最后综合成同一图像以供观察或进一步处理。
