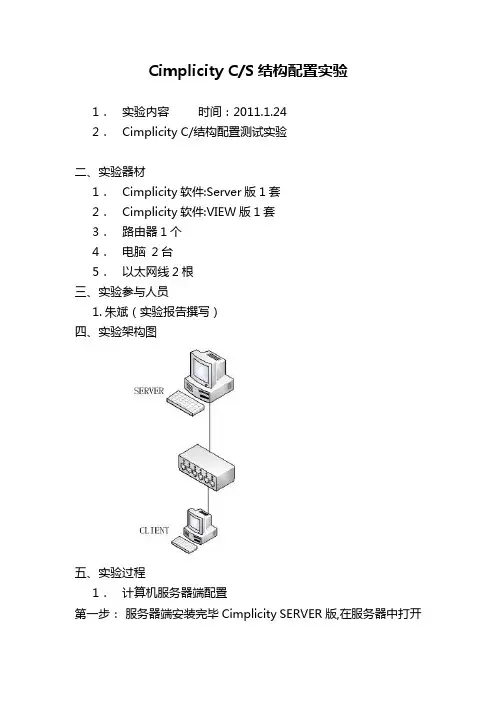

Cimplicity C/S结构配置实验
1．实验内容时间：2011.1.24
2．Cimplicity C/结构配置测试实验
二、实验器材
1．Cimplicity软件:Server版1套
2．Cimplicity软件:VIEW版1套
3．路由器1个
4．电脑 2台
5．以太网线2根
三、实验参与人员
1.朱斌（实验报告撰写）
四、实验架构图
五、实验过程
1．计算机服务器端配置
第一步：服务器端安装完毕Cimplicity SERVER版,在服务器中打开
已开发完毕的工程文件如图点击菜单栏中Project 下面Properties ->Options
第二步：选择 Enable project broadc如下图所示：
点击“确定“。
74
第三步：打开系统安装目录，C盘，C:\WINDOWS\system32\drivers\etc
如图：
打开该目录下的hosts文件（以记事本形式打开）如图：
注明：192.168.1.53 为服务器Server端Ip地址，Server3为服务器端计算机名称
192.168.1.206 为客户端Client端Ip地址，CMCP05为客户端计算机名称
保存该文件。
第四步：打开客户端机器打开系统所在盘符（本机为C盘）
C:\WINDOWS\system32\drivers\etc
注明：192.168.1.206务器Client端Ip地址，CMCP05为客户端端计算机名称
192.168.1.53客户端Server端Ip地址，Server3为服务器端名称
保存该文件
第三步服务Server端运行工程文件如图：
在客户端 Client端放入工程画面，然后在桌面建立该工程主页面的快捷方式如图：
注意：工程画面在D盘screens文件里面
目标："C:\Program Files\Proficy\Proficy
CIMPLICITY\exe\CimView.exe" /zoomtobestfit /nomenutitle /Maximized /project FUTIANPROJECT /Autostart "总图.cim"
D:\screens
六、实验结果
Cimplicity 服务器端与客户端部署配置成功。
注：以上版本为8.0以上适用
说明：6.1版本为
目标：C:\CIMPLICITY\HMI\exe\CimView.exe /zoomtobestfit /nomenutitle /Maximized /project SGMW_AVI /Autostart "Main.cim"
E:\screens。
