陶粒支撑剂及其制备方法
陶粒制备方法
陶粒制备方法陶粒，是指由天然土、陶土等原料经过制造加工而成的小型球状颗粒，具有一定的孔隙结构，是一种常用的土壤改良材料。
陶粒的制备方法有多种，比如固结法、高温膨胀法、渗碳法、球形化法等。
本文将重点介绍其中的固结法和高温膨胀法。
一、固结法固结法，又称压制固化法，是指将陶土按一定比例混合后经过制粒机把陶土制成颗粒状，然后用压制机将这些颗粒进行压制，使得颗粒内部的孔隙逐渐变小形成密集结构，最后通过干燥和烧结等工艺进行处理，制成陶粒。
具体步骤如下：1、原料准备将选好的陶土进行筛分，筛分出粒径范围在0.5mm-5mm之间的陶土，待用。
2、混合制粒将所选的陶土按照比例混合，并加入适量的水，混合均匀后通过制粒机制成颗粒状。
3、压制成型将制成的颗粒放入压制机中进行压制，使颗粒内部的空隙逐渐变小，形成紧密的结构。
4、干燥将压制成型的陶粒放到约70℃的烤箱中进行干燥处理，以去除颗粒中剩余的水份，使陶粒表面坚硬，并且防止在下一步的烧结过程中出现爆裂的情况。
5、烧结将干燥好的陶粒放进烧结炉中进行烧结，烧结温度一般在1100℃左右，烧结时间根据不同的材料和形状而定，一般为2-4小时。
6、冷却将烧结好的陶粒从烧结炉中取出，放置在自然环境中进行冷却处理，待温度降到室温后，陶粒制备完毕。
二、高温膨胀法高温膨胀法是指将陶土通过高温处理使其膨胀成空心球状，并形成适当孔隙结构的一种制备陶粒的方法。
具体步骤如下：将所选的原料经过筛分，将粒径控制在1-5mm之间，在原料中加入化学添加剂，如氢氧化钠、碳酸氢钠等，调节陶土中的主要化学性质，使得烧后生成浮石的条件适宜。
2、高温处理将处理好的原料放入高温烧炉中进行高温处理，一般温度在1000℃以上。
在高温下，原料中的氢氧化钠或碳酸氢钠会分解放出大量气体，使得原料迅速膨胀成为球状，并形成适当的孔隙结构。
三、陶粒的应用陶粒是一种常用的土壤改良材料，主要应用于土壤改良、植物栽培、水利工程等领域。
它具有良好的透水性、透气性，能够增加土壤的孔隙度和通气性，促进植物生长。
一种陶粒生产方法及陶粒和陶粒的应用

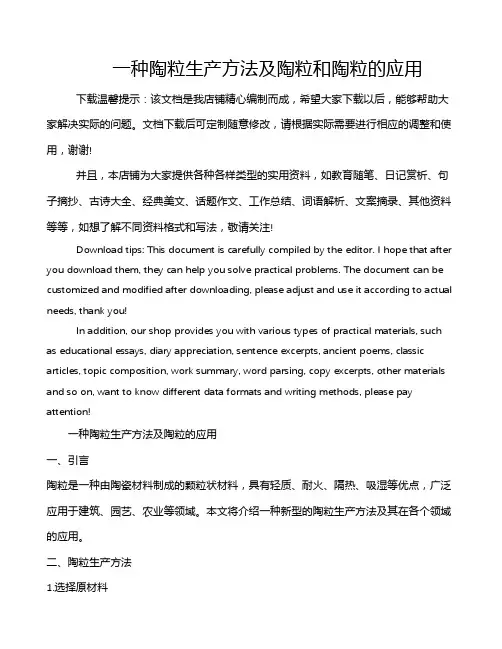

一种陶粒生产方法及陶粒和陶粒的应用下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一种陶粒生产方法及陶粒的应用一、引言陶粒是一种由陶瓷材料制成的颗粒状材料，具有轻质、耐火、隔热、吸湿等优点，广泛应用于建筑、园艺、农业等领域。
陶粒的制作配方工艺流程
陶粒的制作配方工艺流程
陶粒是一种常见的园艺用土壤改良材料，可以提供良好的通气性和保水性。
以下是陶粒的制作配方和工艺流程：
一、材料准备：
1.粘土：选择适合的粘土作为原料，可以选择黏土、石灰土等。
2.硅藻土：硅藻土是一种常用的陶粒原料，可以增加陶粒的通气性和保水性。
3.煤渣或稻壳：煤渣或稻壳可以作为陶粒的燃料。
二、配方比例：
根据实际需求和材料性质，可以根据以下比例进行配方：
粘土：50-70%
硅藻土：30-50%
三、工艺流程：
1.材料预处理：将粘土和硅藻土分别进行筛选和清洗，去除杂质和颗粒。
2.混合：将粘土和硅藻土按照配方比例进行混合，可以使用搅拌机或手工搅拌，确保材料均匀混合。
3.成型：将混合好的材料进行成型，可以选择压制、挤压或滚压等方法。
可以使用模具来获得所需的陶粒形状和大小。
4.干燥：将成型的陶粒放置在通风干燥的环境中，进行自然干燥。
也可以使用烘干设备进行加热和加速干燥。
5.烧结：干燥后的陶粒进行煅烧，可以使用窑炉进行烧结。
烧结温度和时间根据具体材料和需求进行调整，一般在800-1200摄氏度之间。
6.冷却：烧结后的陶粒进行冷却，待完全冷却后即可使用。
7.检验和包装：对陶粒进行质量检验，检查是否存在瑕疵或裂纹。
合格的陶粒可以进行包装和存储。
支撑剂
水力压裂技术是油田增产的一种有效技术。
其工艺过程是利用地面上的高压泵组,将高粘度的压裂液以大大超过地层吸收能力的排量注入到井内,在井底憋出高压；当此压力大于井壁附近的地层应力和地层岩石抗张强度时,在井底附近的地层会产生裂缝；继续注入带有支撑剂的含砂液,裂缝向前延伸并被压裂支撑剂填充,关井后裂缝闭合在填充的支撑剂上,最后在井底附近地层内产生具有一定几何尺寸和导流能力的裂缝,便于周围原油更快流入油井底部,达到增产的目的。
支撑剂作为水力压裂中的重要填充介质,其性能直接影响了整个油井的增产能力。
所以,研究高性能石油支撑剂对于油田增产是非常必要的。
石油压裂支撑剂*主要分天然石英砂、人造陶粒支撑剂、树脂包覆支撑剂(即覆膜支撑剂)三大类,其中覆膜支撑剂又分覆膜砂和覆膜陶粒两种。
天然石英砂因其圆球度不好,强度低,但成本最低,所以一般在浅井中大量使用；人造陶粒支撑剂由于其圆球度好,强度高,耐腐蚀性能强,导流能力好等优点,般被大量用于中、深井的压裂。
覆膜砂由于经过树脂包覆后强度好,密度变小,可以代替陶粒支撑剂在中等深度的油井使用,而覆膜陶粒支撑剂的研究较少,成本较高,暂时未能用于实际生产用。
传统的人造陶粒支撑剂制备的方法主要是铝矾土和助熔相(如锰矿粉)按一定比例配合,经过粉碎研磨(粒度为300目),经圆盘造粒机按一步造粒法制备生料球,经过高温烧结制备出中密度或高密度陶粒支撑剂。
本文通过油页岩渣、铝矾土和助熔剂按比例配合,经粉碎,利用圆盘造粒机按引子造粒法制备生料球,再经过高温烧结制备出低密度陶粒支撑剂。
油页岩渣是油页岩提炼页岩油之后的废弃物。
油页岩渣的累积堆积需要占用大量土地,而且会危害周围居民身体健康；其污染过程是油页岩渣中含有的大量重金属元素,经过雨水淋溶或扩散后严重污染周围的水源、土地,使土地毒化、酸化,破坏土壤生产能力,破坏农业生产,从而危害居民健康。
但是油页岩渣中含有大量的矿物成分,如石英,长石,粘土成分等,经过蒸馏煅烧之后,其结构非常的疏松,具有非常轻的密度,较大的烧失量。
陶粒的制作方法
陶粒的制作方法概述陶粒是一种常见的人造填料，主要用于提供水分和空气的排水，用于改善土壤质地和排水性能。
本文将介绍一种常见的陶粒制作方法，以帮助读者了解如何制作自己的陶粒。
材料和工具制作陶粒需要一些材料和工具，以下是所需准备的内容：•粘土粉末或黏土矿物粉末•水•搅拌工具（如搅拌棒或搅拌器）•干净的容器•滤网或筛子•烘干设备（如烤箱或晾晒架）步骤以下是制作陶粒的步骤：1.准备粘土粉末：获取适量的粘土粉末或黏土矿物粉末。
这些粉末可以在陶瓷工艺材料供应店或互联网上获得。
2.添加水：将粘土粉末加入干净的容器中，并逐渐添加水。
搅拌时应逐渐将水分加入，以避免形成过于湿润的混合物。
搅拌直至混合物的质地均匀。
3.过滤混合物：将混合物倒入滤网或筛子中，以去除其中的杂质和过大的颗粒。
这样可以得到均匀的粘土颗粒。
4.干燥混合物：将滤网或筛子上的混合物倒入烘干设备中，以使其彻底干燥。
您可以使用烤箱将温度设定为适当的温度，或者将其放置在晾晒架上，待其自然干燥。
确保彻底干燥，以避免陶粒在后续使用过程中因水分蒸发而变形。
5.粗细筛选：将干燥后的陶粒进行粗细筛选，以便得到所需的粒径。
您可以使用不同大小的筛子来实现这一步骤。
使用陶粒制作好的陶粒可以用于许多不同的应用，以下是一些常见的用途：1.护坡和园艺：将陶粒添加到坡道和园艺床中，以提高排水能力和改善土壤通气性。
这有助于防止水分积聚和根部腐烂。
2.盆栽和花盆：在盆栽和花盆中加入陶粒，可以增加排水性，防止土壤过湿，并提供足够的空气流通。
这对于室内和室外植物都很有益。
3.水族箱过滤：陶粒也可以用于水族箱过滤系统中作为过滤介质。
它可以过滤出杂质和废物，提供良好的水质。
维护和注意事项使用陶粒时需要注意以下事项：1.清洁：定期检查和清洁陶粒，以防止积累的杂质和细菌。
2.替换：根据需要定期更换陶粒。
当陶粒变得破碎或效果不佳时，应更换。
3.存储：在不使用陶粒时，将其存放在干燥、通风的地方，以防止潮湿和霉菌的生长。
陶粒生产实用技术 (2)
陶粒生产技术1、烧胀陶粒与烧结陶粒的不一样：烧结陶粒在焙烧过程中不发生较大的体积膨胀，内部只有少许气孔，并且有很多是联通或开放性的。
而烧胀陶粒会发生较大的体积膨胀，内部有大批的气孔，这些气孔多是密闭的，互补连通的，开放性气孔较少。
2、烧胀陶粒的主要性能特色因为是密闭微孔结构，气孔率特别高，一般要占陶粒整体积的 48%-70%，所以它除拥有陶粒的共同特色外，又拥有了这类孔结构所给予的都有特色。
①拥有更为优秀的保温性能，热导率一般只有（m·k）②更低的聚积密度，聚积密度大多为300-500kg/m3③优秀的吸声隔声性能3、膨胀气体产生的基来源理膨胀的物质基础是气体，这些气体是由一些原料成分在高温下发生反响而产生的，而非外加的当前我国生产膨胀陶粒主假如利用以下四大类能够产生气体的成分：碳酸盐类、硫化物类、氧化铁类、碳类。
最常用的碳酸盐为碳酸钙和碳酸镁，最常用的硫化物为硫化铁、硫等，最常用的氧化铁为 Fe2O34、主要化学反响（ 1）碳酸钙的分解反响①碳酸钙的倡始反响CaCO3→CaO+CO2↑（ 850-900 ℃）②碳酸镁的倡始反响MgCO3→MgO+CO2↑(400-500 ℃ )（2）氧化铁的分解与复原反响2Fe2O3+C→ 4FeO+ CO2↑2Fe2O3+3C→4Fe+ 3CO2↑Fe2O3+C→ 2FeO+ CO↑Fe2O3+C→ 2Fe+ 3CO↑（3）硫化物的分解与氧化反响Fe2O3===FeS+S↑S+O2===SO24FeS2+11O2===2FeO3+8SO2↑（4）碳的化合反响C+O2→ CO2↑2C+O→2CO↑ ( 缺氧条件下 )5、在氧化氛围下， CO从 600℃左右开始产生，当温度超出 1000℃时， CO溢出量增加，因为 CO是氧化铁与碳之间反响的产物，它的出现不单耗费未燃尽的煤，并且耗费氧化铁，所以经 600℃以上温度长时间预热，膨胀会遇到影响，此外在膨胀温度范围内，逸出的气体主假如 CO，说明 CO是主要膨胀气体。
支撑剂
指每层筛网里的支撑剂量各占支撑剂试样总量的百分数。
同一类型与同一尺寸的支撑剂如粒度组成不同，则在相同的 试验条件下，其平均粒径的大小，破碎率，导流能力会有很大 出入。
5．支撑剂的平均粒径 在规定的筛网尺寸条件下，支撑剂的平均粒径按下式计算：
6．评价标准 (1)支撑剂尺寸 1)第一层筛网上支撑剂量最大不能超过样品总量的0.1％； 2)符合规定筛网尺寸的支撑剂量最低不可低于样品总量的 90％；
3)落在底盘上的支撑剂量最大不可超过1.0％。
(2)平均粒径
在规定的支撑剂尺寸中，平均粒径的大小受其粒度组成控
制。由于我国SY 5108-86标准及美国API推荐标准均未对各层筛 网支撑剂量的百分数做出规定，因此，在同一支撑剂尺寸中，
该值的变化范围很大。
(四)支撑剂的圆度和球度
1，实验目的
支撑剂的圆度和球度试验是为了测定支撑剂颗粒的形状与几 何同一性。 2．圆度和球度定义 圆度是指支撑剂颗粒棱角相对尖锐的程度；球度则表示支撑 剂颗粒接近球体形状的程度。
人造支撑剂的物料是其化学组成与晶相的一个决定性因 素。而生产过程决定了支撑剂晶相在微观结构内的分布、 晶格的大小与孔隙度。 一般来说，物料碾磨的越细，装填也就越实，颗粒的 抗压强度亦高。
2．优缺点 (1)优点
1)陶粒有很高的强度，在相同的闭合压力下，与石英砂比较 具有破碎率低，导流能力高的性能。 2)具有抗盐、耐温性能。
3．试验方法 (1)目测比较法 1)测定支撑剂的圆度： ①在支撑剂试样中任取 20-30粒支撑剂颗粒。 ②在10-20倍显微镜下观 察每一颗粒的外形，并与Leabharlann 图4-4圆度和球度目测图版
比较。 ③记求每一单粒的圆度级
别，计算出全部试样的平
陶粒主要成分
探秘陶粒：从成分到应用陶粒是一种常见的多孔陶瓷材料，主要成分包括氧化铝、硅酸盐等。
近年来，随着人们对环境保护和能源利用的重视，陶粒愈发引起了人们的关注和应用。
本文将从陶粒的成分、制备方法，以及应用领域等方面进行探讨。
一、陶粒的成分陶粒的主要成分包括氧化铝、硅酸盐等。
其中氧化铝具有高的化学稳定性、高的质量和机械强度、良好的电气和热性能，因此广泛应用于催化剂、耐火材料、陶瓷等领域。
硅酸盐则具有较高的比表面积、化学稳定性和吸附能力，被广泛应用于地下水净化、废气处理等领域。
二、陶粒的制备方法目前，陶粒的制备方法主要有烧结法、球磨法、发泡法等。
其中烧结法主要包括压缩成型、烘干、烧结等工序，可以制备出具有高机械强度和质量、较大孔径和孔隙度的陶粒产品；球磨法可以通过高能球磨的方式，将粉末材料进行微细化处理，制备出颗粒均匀、孔径尺寸可控的陶粒产品；发泡法则是通过添加发泡剂，使得陶瓷材料产生泡沫状结构，从而制备出多孔性较好的陶粒产品。
三、陶粒的应用领域随着人们对环境保护和能源利用的重视，陶粒愈发受到人们的重视和应用。
其中常见的应用领域包括：1. 化学反应催化剂：陶粒具有较高的比表面积和孔隙度，能够提供更多的反应表面，因此适用于石油和化工生产领域。
2. 废气处理：陶粒可以通过吸附和化学反应等方式，effectively净化废气中的有害物质，因此在环保领域广受青睐。
3. 地下水净化：陶粒材料的孔隙大小和孔隙分布可调控，可以有效地吸附和过滤水中的杂质，提高地下水的纯净度和质量。
综上所述，陶粒作为一种多孔性陶瓷材料，具有广泛的应用前景，可以满足人们在环保、化工、水利等领域的需求。
