不降板同层排水系统介绍(精选)

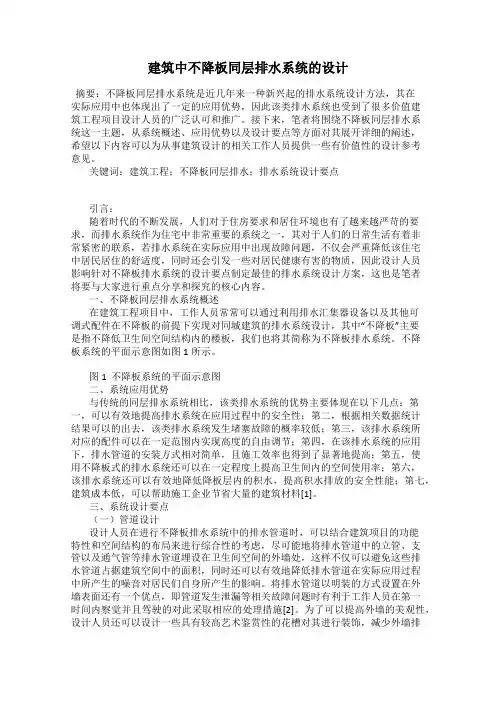

建筑中不降板同层排水系统的设计
建筑中不降板同层排水系统的设计摘要：不降板同层排水系统是近几年来一种新兴起的排水系统设计方法，其在实际应用中也体现出了一定的应用优势，因此该类排水系统也受到了很多价值建筑工程项目设计人员的广泛认可和推广。
接下来，笔者将围绕不降板同层排水系统这一主题，从系统概述、应用优势以及设计要点等方面对其展开详细的阐述，希望以下内容可以为从事建筑设计的相关工作人员提供一些有价值性的设计参考意见。
关键词：建筑工程；不降板同层排水；排水系统设计要点引言：随着时代的不断发展，人们对于住房要求和居住环境也有了越来越严苛的要求，而排水系统作为住宅中非常重要的系统之一，其对于人们的日常生活有着非常紧密的联系，若排水系统在实际应用中出现故障问题，不仅会严重降低该住宅中居民居住的舒适度，同时还会引发一些对居民健康有害的物质，因此设计人员影响针对不降板排水系统的设计要点制定最佳的排水系统设计方案，这也是笔者将要与大家进行重点分享和探究的核心内容。
一、不降板同层排水系统概述在建筑工程项目中，工作人员常常可以通过利用排水汇集器设备以及其他可调式配件在不降板的前提下实现对同城建筑的排水系统设计，其中“不降板”主要是指不降低卫生间空间结构内的楼板，我们也将其简称为不降板排水系统。
不降板系统的平面示意图如图1所示。
图1 不降板系统的平面示意图二、系统应用优势与传统的同层排水系统相比，该类排水系统的优势主要体现在以下几点：第一，可以有效地提高排水系统在应用过程中的安全性；第二，根据相关数据统计结果可以的出去，该类排水系统发生堵塞故障的概率较低；第三，该排水系统所对应的配件可以在一定范围内实现高度的自由调节；第四，在该排水系统的应用下，排水管道的安装方式相对简单，且施工效率也得到了显著地提高；第五，使用不降板式的排水系统还可以在一定程度上提高卫生间内的空间使用率；第六，该排水系统还可以有效地降低降板层内的积水，提高积水排放的安全性能；第七，建筑成本低，可以帮助施工企业节省大量的建筑材料[1]。
同层排水系统介绍
同层排水系统介绍同层排水系统是指在建筑物内，将各个层次的排水设备管道联为一体，通过一个主排水管统一排出的排水系统。
同层排水系统是建筑物的重要组成部分，确保建筑物内的污水和雨水能够顺畅排出。
下面将介绍同层排水系统的基本原理、组成部分、设计要点以及维护保养等方面。
同层排水系统的基本原理是借助重力作用，使废水从高处自然流入地下管道，再通过斜坡的引导，最终流入下水道系统。
在同层排水系统中，主要包括污水管道系统和雨水管道系统。
污水管道系统用于排放厨房、浴室、洗涤间等产生的废水，而雨水管道系统则用于排放屋顶和外墙的降雨水。
同层排水系统的主要组成部分有：下水管、水封件、支座、镶嵌板、支撑架等。
下水管通常由PVC或铸铁材料制成，质量稳定可靠。
水封件是为了防止污水回流和漏气，一般采用S型、U型或P型等形状。
支座用于支撑下水管，保证其稳定性，镶嵌板则安装在下水管道上方，用于固定和保护管道。
支撑架则是为了支撑水管，使其保持水平。
在同层排水系统的设计中，需要考虑以下几个重要因素：管道的坡度、排水流速和管道直径。
管道的坡度通常要求为2%-3%，以保证污水能够自然流入下水道。
排水流速应保持在0.8-1.2米/秒，以确保污水流通畅。
管道直径的选择需要根据实际需求来确定，一般建议选择较大直径的管道，以减少阻力和堵塞的发生。
同层排水系统的维护保养也非常重要。
首先，要经常检查下水管道是否有渗漏或破裂的现象，及时修复。
其次，要保持排水系统清洁，避免杂物进入下水道，防止堵塞。
还要定期清洗水封件，保持其正常运作。
此外，要注意雨水管道的排水流畅性，及时清理堵塞。
总之，同层排水系统是建筑物中至关重要的一部分，通过合理设计和维护保养，能够保证建筑物内的废水和雨水能够顺畅排出。
在同层排水系统的设计中，需要考虑管道的坡度、排水流速和管道直径等因素，同时也要注意维护保养工作，确保系统的正常运行。
同层排水系统的质量和运行状况，直接关系到建筑物内的卫生状况和安全性。
不降板同层排水系统
不降板同层排水系统在生活中，很多事情都能将就，但就我个人而言，卫生间却是很难将就的一个点。
其中最让人难以接受的莫过于那熏人的臭味。
对于公共厕所我们无能为力，但自家的卫生间却完全掌握在我们自己的手里。
在房屋装修中，千算万算，一定不能漏算卫生间。
房间装饰得再漂亮，但卫生间老是出现问题，也会大大的降低房屋居住的舒适感。
卫生间应该算是在房屋维修后期概率比较大的一个地方，而且提起卫生间维修，大家应该都很头疼。
所以针对卫生间装修一定不能掉以轻心，如果能从源头上开始把控，后期就能省很多麻烦。
在精装房需求越来越大的情况下，不管是开发商还是承包商，都应该更为注意卫生间的装修，这不仅是对住户的负责，也会为自己后期省去很多不必要的纠纷。
卫生间漏水、堵塞、异味、难检修、噪音是生活中比较容易出现的问题，日积月累的都会变成令人头疼的事。
很多人即使自家卫生间装修对于后期会出现哪些问题，也不会太注意，往往问题出现才能切身体会到卫生间后期检修有多麻烦。
但是不管是住户自身还是开发商，在房屋装修过程都应该多考量下卫生间的装修，因为这样会省去后期的很多麻烦。
卫生间很多问题跟排水方式有直接关系，现在市场比较多的排水方式主要有两种异层排水和同层排水。
同层排水主要又分为降板、微降板、不降板同层排水。
接下来主要说一下降板同层排水、不降板同层排水。
降板的同层排水同层排水，是指卫生间内卫生器具的排水管（包括排水横支管和卫生器具排水支管）不穿越本层楼板，在本层内接入排水立管的排水方式。
降板的同层排水，是指卫生间的结构楼板下沉300~350mm 作为排水管道的敷设空间来实现同层排水。
降板的同层排水的优点1、房屋产权清晰，卫生间各个器具排水管均设置在业主家中，管道检修在自家就可以进行，不干扰下层住户2、排水噪音相对减小，虽然排水噪音主要来自立管，只要开发商用的是消音立管，也能很好的减小噪音。
但是也有部分噪音来自器具排水管，当排水横支管被布置在沉箱内，不穿越楼板，也能大大的消减噪音。
不降板同层排水系统的应用
存在问题
01
【3】地漏设置困难是沿墙敷设 式的主要问题，其次是造价高 和平面视觉空间较小。
存在问题
01
降板建筑构造
存在问题
01
降板卫生间沉箱积水
存在问题
01
存水弯处易堵塞不易清通
存在问题
01
此地漏地漏水 封容易干涸。
存在问题
01
地漏设置困难 （小降板）
解决问题
02
不降板同层排水
解决问题
02
不降板同层排水（解决地面渗漏、沉箱积水问题）
解决问题
02
大幅降低综合造价
01
02
03
解决问题
02
排水安全性、排水通畅性、易清通检修
解决问题
水封高度50mm
02
排水通畅性
过流断面积3000mm2
流道宽度31mm
解决问题
02
解决地漏设置困难的问题
解决问题
02
坐便器占用长度空间
设计应用
03
排水支管平面图
设计应用
03
排水支管系统图
设计应用
03
1 排水立管穿楼板预留孔洞
450×250（特殊单立管）
设计应用
03
2 安装排水汇集器、排水立管
设计应用
03
3 分两次填补孔洞
设计应用
03
4 找平+防水
设计应用
03
6 安装排水支管、马桶支架等
设计应用
03
6 铺设墙地砖、安装洁具等
设计应用
03
排水汇集器安装
L形不降板地漏安装
设计应用
03
不降板同层排水
设计应用
不降板同层排水系统介绍(课件)
不降板同层排水系统介绍
31
设计应用
3、不降板同层排水：
LOFT 公寓的卫生间如果采用不降板同排水，从上面的loft公寓剖面图可以看到， 对书房的净高没有任何 影响。不降板同层排水，更适合在LOFT 公寓卫生间中使用。
不降板同层排水系统介绍
32
设计应用
不降板同层排 水系统设计方 案及装修效果
国内同层排水以降板的管道沿地面敷设方式为主。
不降板同层排水系统介绍
4
应用现状
三种卫生间排水方式的图示 对比，异层排水和降板同层 排水存在很多问题
不降板同层排水系统介绍
5
公司简介
• 昆明群之英科技有限公司是一家专业研发、生产、销售建筑同层排水系统配套管材、管件及卫浴成套系统的高新技术企业。 目前，公司拥有60多项国家专利，积极参与相关的国家标准、行业标准和地方标准的制定，使研发的产品迅速得以转化， 目前，相关产品已应用于国内几千万平米的新建、改建建筑中。
不降板同层排水系统介绍
Dr.Feng
目录
01 国内建筑同层排水应用现状
02 建筑同层排水（降板式）的不足
03 不降板同层排水解决的主要 问题
04 不降板同层排水系统的设计应用
不降板同层排水系统介绍
CONTANTS
2
1、国内建筑同层排水应用现状和公司介绍
不降板同层排水系统介绍
3
应应用用现现状状 华东院曾在2004年和2011年分别对国内同层排水应用情况进行过函调，结果显示：
不降板同层排水系统介绍
6
公司简介 恒大海花岛 2#、3#岛
典型工程案例
不降板同层排水系统介绍
7
公司简介
战略协议
不降板同层排水系统介绍
不降板同层排水解决方案
不降板同层排水解决方案目前，国内住宅排水主要分为同层排水和异层排水。
同层排水同早期的隔层排水相比，优势明显，成为近年来大力推广和使用的一种排水方式。
然而，随着建筑品质的不断提升，同层排水中使用最广的降板同层排水也暴露出许多问题，相比而言不降板同层排水的优势逐渐凸显，配套产品也逐渐成熟，开始被更多的建筑设计所青睐。
国内三种主要卫生间排水方式的图示对比，可以看到异层排水和降板同层排水存在很多问题。
本文从不降板同层排水系统的政策背景、设计理念、优缺点比较、造价分析等方面逐条分析。
一、政策背景《住宅设计规范》(GB 50096-2011)8.2.8 条规定：污废水排水横管宜设置在本层套内。
《建筑同层排水工程技术规程》（CJJ 232-2016）3.2.1、3.2.2条规定：对于公共厕所中成组排列的多套大便器，排水横管较长时，不宜采用降板敷设方式。
3.3.13条规定：降板区域（或建筑面层抬高区域）不应有漏水或积水现象。
当降板区域采取积水排除措施时，积水排除装置接入立管前应设置水封，且应具有防干涸和防反溢功能。
《建筑给水排水设计标准》(GB 50015-2019) 4.4.6条规定：同层排水形式应根据卫生间空间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。
住宅卫生间宜采用不降板同层排水。
《居住建筑卫生间同层排水系统安装》19S306将“不降板同层排水系统”作为原图集修编的重点内容，二、设计理念（一）异层排水异层排水，是指卫生间器具排水支管穿越楼板，排水横支管在下层住户卫生间内与立管连接的排水方式。
（二）降板同层排水降板同层排水，指采用卫生间楼板（或局部楼板）下沉100-350mm作为排水管道的敷设空间，卫生间内卫生器具的排水管（包括排水横支管和卫生器具排水支管）不穿越本层楼板，在本层内接入排水立管的排水方式。
（三）不降板同层排水系统不降板同层排水是同层排水领域一种新的科学技术应用。
实现建筑卫生间（也适用于厨房和阳台）既不结构降板也无需额外抬高完成地面的同层排水方式。
装饰装修中不降板同层排水系统的设计及应用
装饰装修不降板同层排水系统的设计及应用1解决的技术问题不降板同层排水系统2设计应用解决了异味的问题解决了堵塞的问题解决了检修的问题解决了漏水的问题不降板同层排水系统解决的技术问题1总 的 来 说 解决了降低工程价解决了降板的问题不降板同层排水系统解决的技术问题（异味）1目前，国内主要有大降板、小降板两种同层排水方式，大降板的所有排水支管沿地面敷设（左图），小降板的马桶排水支管沿墙敷设，其他排水支管沿地面敷设（右图），两种方式的共同点在于均各自在排水点下方设置水封装置（如存水弯），由于地漏、浴缸等较为不经常使用的排水设施的水封容易因为各种原因产生干涸导致返味。
不降板同层排水系统解决的技术问题（异味）1另外，传统降板层内一旦产生积水，无法安全排放，也会产生异味。
原国家标准图集12S306《住宅卫生间同层排水系统安装》修订时，出于沉箱积水问题的考虑，全部取消了大降板的做法，明确同层排水设计时应遵循“尽量不降板、尽量少降板”的原则。
不降板同层排水系统解决的技术问题（异味）1不降板同层排水系统综合采用多种方式解决异味问题：【1】采用支管污废水分流、废水管共用集成水封的方式，废水支管接入排水汇集器集成水封，提高水封补水几率防止干涸；【2】合理设计集成水封的构造，提升水封抗压力波动的能力；【3】接入集成水封的排水起始端口设置减缓水封蒸发的装置。
不降板同层排水系统解决的技术问题（异味）1不降板同层排水系统解决的技术问题（堵塞）1排水支管堵塞主要表现为下水慢甚至不下水，存水弯是一个最容易产生堵塞的点，毛发、皮脂、泥沙等逐渐沉积粘接在存水弯内壁后会逐渐减小排水断面积，导致排水不畅（左图为使用约8年后浴缸下方的存水弯）；每个排水器具下方都设置存水弯，增加了堵塞的几率（右图是卫生间一般都有3个P型存水弯）。
不降板同层排水系统解决的技术问题（堵塞）1不降板同层排水系统采用废水管集成水封的做法，接入集成水封的排水器具下方不再设置存水弯，使用弯头连接，使得排水支管不易堵塞。
不降板的同层排水系统设计
·建筑给排水·不隆板昀同层排水系统设计余忠兴１余红健２（１中国建筑西南设计研究院，成都６１００８１；２中国市政工程西南设计研究院，成都６１００８１）摘要结合西南地区一些不降板的同层排水项目，介绍了排水立管、横支管和专用通气管墙外设置，污、废水室内分流，共用水封，坐便器选用后排水类型，地漏的设置，卫生设备尽可能靠外墙布置等具体作法和要求。
关键词不降板同层排水共用水封地漏卫生间《建筑给水排水设计规范》（ＧＢ５００１５－－２００３）第４．３．８条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
《住宅设计规范》（ＧＢ５００９６—１９９９）第６．１．６条规定：住宅的污水排水横管宜设于本层套内。
这些规范都明确地提倡同层排水。
目前，同层排水有两种方案。
一种是降低卫生间楼板的方案（有局部降板和整体降板之分），简称降板的同层排水；另一种是不降低卫生间楼板的方案，简称不降板的同层排水。
笔者认为不降板的同层排水更具有优越性。
因为不降卫生间的楼板，从技术经济的角度来讲，不增加工程量，不提高工程造价，又能保证卫生间的层高，如果土建配合得当还可降低造价。
另外管道布置在楼板上，设计安装维修十分方便，即使有所渗漏损坏，也很容易被发现，可在自家房内解决，不扰邻。
管道不穿楼板，楼板内就没有存水或凝结水的问题，避免了霉菌的生长。
下文将结合西南地区一些不降板的同层排水项目，论述其具体作法。
１排水立管、横支管和专用通气管墙外设置根据成都、重庆地区气温的特点，将ＰＶＣ—Ｕ塑料排水立管、排水横支管和专用通气管布置在外墙上，可不占用室内空间和面积，减小排水管道噪音对室内住户的影响。
并且管道在外墙明装，即使漏水也很容易被发现，不污染居室，维修方便快捷。
对于建筑立面有外观要求的墙面，建筑专业巧妙设计了挑出的花槽隐蔽了排水横支管。
排水立管、专用通气管均完全墙外明装，形成白色的竖向线条。
有人认为管道在外墙明装会影响建筑美观，其实这是功能美，国外很多城市和国内的香港、深圳等采用这类作法的很多，特别是法国的蓬皮杜中心大楼，将设备功能管道大张其鼓地展露无遗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0102
0304不降板同层排水系统的设计应用
CONTANTS
华东院曾在2004年和2011年分别对国内同层排水应用情况进行过函调，结果显示：
国内同层排水以降板的管道沿地面敷设方式为主。
2、建筑同层排水（降板式）不足
1、地面渗漏是地面敷设式使用中存在的主要问题，其次是检修
困难和地漏返味。
地面渗漏造成沉箱积水现象
2、地漏设置困难是沿墙敷设式的主要问题，其次是造价高和平面视觉空间较小。
降板卫生间回填采用建筑垃圾，不按要求回填陶粒
3、不降板同层排水解决的主要问题
350
2900-350-250-50=2250
2900-170-250-50=2430
170
2900-250-50=2600
01
02
03
900
1100
600
900
4、不降板同层排水系统的设计应用
感谢。
