高层建筑消防给水
高层建筑消防给水系统
高层建筑消防给水系统1. 简介高层建筑消防给水系统是指为了满足高层建筑消防灭火需求而设计的水源供应系统。
在高层建筑中，由于楼层较多、高度较高以及人员密集等特点，消防安全问题更为关键和复杂，因此需要专门的消防给水系统来保障安全。
2. 水源供应方式高层建筑消防给水系统的水源供应方式主要有以下几种：•直接引用自来水供水：通过直接引用城市自来水管网的水源供应给建筑消防系统使用。
这种方式的优点是供水稳定可靠，但在火灾发生时可能会受到城市自来水管网的压力不足等因素影响。
•建筑自有水源供水：通过在高层建筑内设置水箱或水泵等设备，将自来水存储在建筑内部，供消防系统使用。
这种方式的优点是可以提供稳定的供水压力，但需要考虑建筑内部水源的存储和管理等问题。
•水泵和水箱组合供水：通过在高层建筑内设置水泵和水箱等设备，结合直接引用自来水供水和建筑自有水源供水的方式，来满足高层建筑消防系统的需求。
这种方式的优点是既可以利用城市自来水网络的供水稳定性，又可以通过自有水源供水方式提供稳定的供水压力。
3. 给水系统组成高层建筑消防给水系统主要由以下几部分组成：•水泵房：负责将水源抽取和供应到消防系统中，通常设置在地下室或一楼。
水泵房需要配备水泵、水泵控制系统和紧急备用发电机等设备，以确保供水的稳定性和可靠性。
•水箱：用于储存自有水源，通常设置在高层建筑的顶部或高层楼层。
水箱需要具备一定的容量，可以根据消防系统的需求确定。
同时，水箱需要定期清洗和维护，以确保储存水源的清洁和卫生。
•消火栓系统：用于提供灭火作战用水，通常设置在每个楼层的楼梯间或走廊等位置。
消火栓系统包括消火栓、消防水枪、消防泡沫等设备，用于提供灭火水源。
•喷淋系统：用于提供消防自动喷水灭火，通常设置在每个楼层的公共区域和关键部位。
喷淋系统利用喷头等设备，可以在发生火灾时迅速对火源进行喷水灭火。
•室内消火栓系统：用于提供建筑内部的灭火用水，通常设置在高层建筑的公共区域和楼梯间等位置。
如何选择高层建筑消防给水系统给水方式

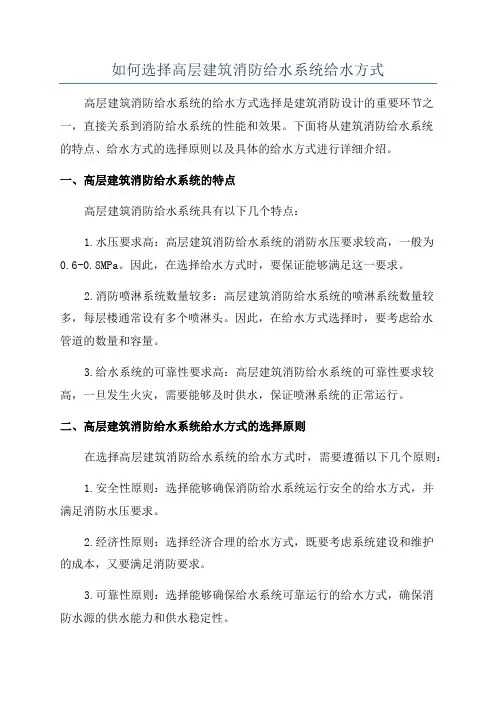

如何选择高层建筑消防给水系统给水方式高层建筑消防给水系统的给水方式选择是建筑消防设计的重要环节之一，直接关系到消防给水系统的性能和效果。
下面将从建筑消防给水系统的特点、给水方式的选择原则以及具体的给水方式进行详细介绍。
一、高层建筑消防给水系统的特点高层建筑消防给水系统具有以下几个特点：1.水压要求高：高层建筑消防给水系统的消防水压要求较高，一般为0.6-0.8MPa。
因此，在选择给水方式时，要保证能够满足这一要求。
2.消防喷淋系统数量较多：高层建筑消防给水系统的喷淋系统数量较多，每层楼通常设有多个喷淋头。
因此，在给水方式选择时，要考虑给水管道的数量和容量。
3.给水系统的可靠性要求高：高层建筑消防给水系统的可靠性要求较高，一旦发生火灾，需要能够及时供水，保证喷淋系统的正常运行。
二、高层建筑消防给水系统给水方式的选择原则在选择高层建筑消防给水系统的给水方式时，需要遵循以下几个原则：1.安全性原则：选择能够确保消防给水系统运行安全的给水方式，并满足消防水压要求。
2.经济性原则：选择经济合理的给水方式，既要考虑系统建设和维护的成本，又要满足消防要求。
3.可靠性原则：选择能够确保给水系统可靠运行的给水方式，确保消防水源的供水能力和供水稳定性。
三、高层建筑消防给水系统常见的给水方式1.自动增压供水系统：通过设置自动增压泵站来提供消防水源，与城市自来水系统相连。
该方式结构简单，可以满足消防水压要求，且供水可靠。
但是，投资和维护成本较高。
2.高层消防水箱供水系统：通过建设高层消防水箱，在楼顶或地下室设置消防泵房，将自来水供应增加到消防水箱，在发生火灾时泵房启动，将水箱内水源供给消防给水系统。
该方式的优点是供水可靠，且不受城市自来水系统的影响。
但是，需要增加消防水箱的投资，且泵房的自动化控制要求高。
3.活跃供水系统：通过设置消防水泵，将自来水喷射进入建筑消防给水系统，通过自来水的压力和流量来提供消防水源。
该方式的优点是操作简单、运行可靠，但是需要满足自来水的压力和流量要求。
高层建筑消防给水系统给水方式的选择
高层建筑消防给水系统给水方式的选择
高层建筑的消防给水系统是指在建筑物内部设置的一套专供消防用水的系统，其主要
功能是在发生火灾时迅速供应足够的水量和水压，满足消防救灾需求。
在选择高层建筑消
防给水系统的给水方式时，需要考虑建筑的高度、系统的可靠性、经济性等因素，下面将
对常见的给水方式进行介绍。
一、直接泵送给水方式
直接泵送给水方式是将水源直接通过泵送到高层建筑的消防水箱中，再通过消防水箱
的重力作用向楼层送水。
这种给水方式的主要特点是结构简单，投资低，但其供水高度有限，一般适用于建筑高度不超过100米的低层建筑。
三、公用两干源两泵送给水方式
公用两干源两泵送给水方式是将给水系统分为两个独立的供水系统，每个系统都有一
套干水源和泵站。
当一套系统发生故障时，另一套系统可以继续供水，提高了系统的可靠性。
由于两个泵送系统可以分担供水负荷，可以减小每个泵送系统的规模，降低投资成本。
这种给水方式适用于建筑高度在150米以上的高层建筑，为了保证系统的可靠性，需要保
证两套系统分别连接两个独立的供水管道。
高层建筑消防给水系统

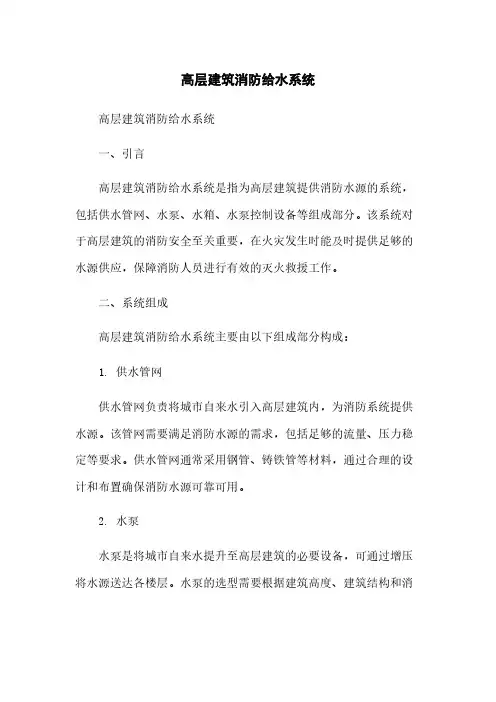

高层建筑消防给水系统高层建筑消防给水系统一、引言高层建筑消防给水系统是指为高层建筑提供消防水源的系统，包括供水管网、水泵、水箱、水泵控制设备等组成部分。
该系统对于高层建筑的消防安全至关重要，在火灾发生时能及时提供足够的水源供应，保障消防人员进行有效的灭火救援工作。
二、系统组成高层建筑消防给水系统主要由以下组成部分构成：1. 供水管网供水管网负责将城市自来水引入高层建筑内，为消防系统提供水源。
该管网需要满足消防水源的需求，包括足够的流量、压力稳定等要求。
供水管网通常采用钢管、铸铁管等材料，通过合理的设计和布置确保消防水源可靠可用。
2. 水泵水泵是将城市自来水提升至高层建筑的必要设备，可通过增压将水源送达各楼层。
水泵的选型需要根据建筑高度、建筑结构和消防水源需求等因素进行合理选择，并安装在消防泵房或其他合适的位置。
3. 水箱水箱是高层建筑消防给水系统的水源储备设备。
其主要功能是在消防泵房关闭或供水中断时，提供一定的水源供应。
水箱应具备足够的容量，并且设置在易于操作和维护的位置，保证水源的持续供应。
4. 水泵控制设备水泵控制设备是用于控制水泵启停、水箱水位监测和控制等功能的设备。
通过合理的控制，保证系统稳定运行，并能在消防事件发生时及时启动消防水源。
三、系统细化设计针对高层建筑消防给水系统的设计，需要对以下内容进行细化：1. 消防水源需求分析根据高层建筑的用途、层数及消防规范要求，确定消防水源的需求，包括消防水流量、压力、持续供水时间等参数。
2. 管网设计与布置根据消防水源需求，设计合理的管网布置方案，包括管道直径、连接方式、布置路线等。
需考虑消防水源的输送距离、高度差、阻力损失等因素。
3. 水泵选型与配置根据供水高度、消防水源需求和管网设计参数，选择合适的水泵型号，并合理配置多台水泵，以保证系统的可靠性和稳定性。
4. 水箱容量计算根据消防水源需求和供水中断情况下的持续供水时间，计算水箱的容量，并选择适当的水箱类型和位置。
高层建筑消防给水设计
高层建筑消防给水设计随着城市化进程的加速，高层建筑如雨后春笋般拔地而起。
这些高层建筑在为人们提供更多居住和工作空间的同时，也带来了一系列的消防安全隐患。
其中，消防给水设计作为高层建筑消防系统的重要组成部分，其合理性和可靠性直接关系到火灾发生时能否有效地进行灭火和救援，保障人员生命财产安全。
高层建筑消防给水设计面临着诸多挑战。
首先，高层建筑高度大，火灾时火势蔓延迅速，需要有足够的水量和水压来保证灭火效果。
其次，人员疏散困难，消防救援难度大，消防给水系统必须能够在火灾初期迅速发挥作用，控制火势蔓延。
此外，高层建筑功能复杂，不同区域的火灾危险性和消防要求也不尽相同，这就要求消防给水设计具有针对性和灵活性。
在消防给水系统的选择上，常见的有消火栓系统、自动喷水灭火系统和水喷雾灭火系统等。
消火栓系统是最基本的灭火设施，通过设置在建筑物内的消火栓，消防员可以连接水带和水枪进行灭火。
自动喷水灭火系统则能够在火灾发生初期自动喷水灭火，有效地控制火势。
水喷雾灭火系统适用于一些特殊场所，如油库、变压器室等。
消火栓系统的设计要点包括消火栓的布置、消防立管的设置和消防水箱的容积等。
消火栓应布置在建筑物的公共区域、楼梯间、前室等易于取用的位置，保证同层任何部位都有两个消火栓的水枪充实水柱同时到达。
消防立管应保证消防用水的供应，管径应根据消防用水量和水压要求进行计算确定。
消防水箱的容积应满足火灾初期消防用水量的要求，一般不应小于 18 立方米。
自动喷水灭火系统的设计需要考虑喷头的选型、布置和系统的工作压力等因素。
喷头应根据建筑物的使用性质、火灾危险等级和净空高度等进行选择，常见的有闭式喷头和开式喷头。
喷头的布置应遵循相关规范要求，保证保护面积内的喷水强度。
系统的工作压力应满足喷头正常喷水的要求，一般不应低于 010MPa。
水喷雾灭火系统的设计则要根据保护对象的特点确定喷雾强度和持续喷雾时间。
对于油库等易燃易爆场所，喷雾强度和持续喷雾时间要求较高，以确保灭火效果。
高层综合建筑消防给排水设计常见的问题
高层综合建筑消防给排水设计常见的问题
1. 消防系统设计不合理：消防系统是高层建筑的重要组成部分，包括消防水源、室
内消防水泵、消防水箱、消防水管等。
如果消防系统设计不合理，如消防水源不够充足、
消防设备设置不合适等，会影响消防救援效果，增加火灾蔓延风险。
2. 管道材料选择不当：高层建筑消防给排水管道需要使用耐高温、耐压、防腐蚀的
材料，如不锈钢、铸铁等。
如果选择了质量不合格的管道材料，容易出现管道渗漏、破裂
等问题，影响给排水系统的正常运行。
3. 管道布局不合理：高层建筑给排水管道的布局应符合规范要求，如垂直管道的设
置应合理，水平管道的坡度要符合排泄流速要求等。
如果管道布局不合理，容易造成堵塞、反流等问题，影响建筑物的正常使用。
4. 水阀门设置不合理：消防给水系统中的水阀门需要设置在合适的位置，以便在火
灾发生时快速关闭供水管道，切断火源。
如果水阀门设置不合理，如位置不便、操作困难等，会影响火灾的扑灭效果。
5. 排水系统设计不合理：高层建筑的排水系统需要满足大量排水、排泄流速快的要求。
如果排水设施设计不合理，如下水管道过小、排水口设置不当等，容易引发排水堵塞、漏水等问题，影响建筑物的使用。
高层综合建筑消防给排水设计常见的问题主要包括消防系统设计不合理、管道材料选
择不当、管道布局不合理、水阀门设置不合理和排水系统设计不合理等。
只有充分考虑这
些问题，并按照规范要求进行设计，才能确保高层建筑的消防给排水系统正常运行，保障
人们的生命财产安全。
建筑消防系统：高层建筑消防给水系统
维护和检修注意事项
高层建筑消防给水系统需要定期检修和维护，包括泵设备检查、管道漏水检 测、喷头清洁等，以系统的设计必须遵循相关的规范要求，包括灭火器材配置、 供水能力计算、防止泵送过程中的压力变化等。合理的设计能够确保系统的 可靠性和高效性。
常见的高层建筑消防给水系统
消防泵系统
通过水泵将水源引入建筑消防系统，提供足够的水压 和流量来灭火。
自动喷水灭火系统
利用喷头自动喷水的系统，广泛应用于大型商业和办 公楼。
建筑消防系统：高层建筑 消防给水系统
高层建筑消防给水系统是确保大楼安全的重要组成部分。本演示将介绍设计 原则、规范要求、常见系统、消防水源、管网配置、设备选型和维护注意事 项。
高层建筑消防给水系统的重要性
高层建筑消防给水系统扮演着保护人员生命和财产安全的关键角色，确保大楼在火灾发生时能够迅速响应并提供足 够的灭火水源。
水平管网
在楼层之间建立水平连接的管 网，快速传输灭火水源。
喷水装置配置
根据建筑布局和火灾风险评估， 合理配置喷头和喷水装置。
设备与器材选型
1
泵选型
根据建筑消防水源和需求，选择合适的消防水泵。
2
管材选用
根据水压、耐火性能等因素，选择合适的管材进行安装。
3
喷头和喷水装置
根据灭火需求和设计要求，选择合适的喷头和喷水装置。
立管灭火系统
通过立管向楼层供水，便于消防员在火灾现场使用水
水箱供水系统
通过水箱储存足够的水源，确保系统在缺水或供水中
消防水源与供水方式
高层建筑的消防水源可以是地下水池、消防水会、水压供水与储存供水等形 式。供水方式则根据建筑特点和消防需求来选择。
管网配置与布局
高层建筑消防给水系统设计原则
高层建筑消防给水系统设计的原则主要包括以下几点：
1. 按照法律法规和标准要求：设计应符合当地相关的消防法律法规和建筑设计规范，如国家消防法、建筑设计防火规范等。
确保消防给水系统满足法律法规和标准的要求。
2. 综合考虑火灾风险和建筑特点：根据高层建筑的火灾风险特点和建筑结构特点，合理确定消防给水系统的设计方案。
考虑建筑的高度、人员密集程度、火灾扩散路径等因素，确保消防给水系统能够有效应对火灾风险。
3. 实现全面覆盖和快速响应：消防给水系统应能够实现全面覆盖建筑各个区域，并能够快速响应火灾。
设计应确保消防水源充足，消防水管网布置合理，喷淋设施、消防栓等设备布置合理，以满足火灾扑灭和疏散逃生的需求。
4. 确保供水稳定和压力充足：消防给水系统设计应确保供水稳定，防止因为供水不足或水压不够而影响灭火效果。
可以采用多水源供水、增设增压设备等方式来保证供水的稳定性和充足性。
5. 安全可靠和易于维护：消防给水系统的设计应考虑其安全可靠性和易于维护性。
选择符合标准的材料和设备，确保其质量和可靠性。
同时，设计应合理布置消防设备，方便维护和检修。
6. 采用先进技术和智能化管理：消防给水系统的设计可采用先进的技术和智能化管理手段，如远程监控、自动报警、智能控制等。
通过技术手段提高系统的安全性和可靠性，并提高反应速度和灵活性。
综上所述，高层建筑消防给水系统设计需要按照法律法规和标准要求，综合考虑火灾风险和建筑特点，实现全面覆盖和快速响应，确保供水稳定和压力充足，同时注重安全可靠和易于维护，还可以采用先进技术和智能化管理手段来提高系统的性能和管理水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑消防给水
高层建筑消防给水
关键词：高层建筑、喷头、超压、高位水箱
随着中国城市建设进入高速发展时期，高层建筑越来越多，其消防安全问题越来越受到人们的关注，在象征城市繁荣与发展的同时，保障高层建筑消防安全的建筑消防给水设计，也就成了给排水设计中的重要部分。
笔者在消防工程的施工、设计、调试、管理、验收、维护中，发现一些具体问题，现列出来进行探讨。
1、喷头的布置
自动喷水灭火系统是当前很多场所中最普遍采用的一种固定灭火设备，它具有灭火效率高、经济适用、维护方便等优点，而喷头是该系统的关键组件，它布置是否合理将决定喷头能否及时动作和按规定强度喷水。
在实际工程中，喷头的布置比较复杂，它受着很多因素的影响，如建筑平面、吊顶情况、梁、柱布置、风管的布置等，在《自动喷水灭火系统设计规范》（以下简称“喷规”）中对自动系统的喷水强度，喷头工作压力，喷头间距，喷头最大保护面积等均做出了明确规定，它们之间是相互影响的。
很多工作实例为了满足喷头间距而忽视了喷水强度，影响灭火效果，笔者认为喷水强度是决定最终灭火效率的最关键因素，而喷头的间距，管道的管径，喷头的工作压力应跟工程实际情况确定，灵活调整。
2、超压问题
超压是指消防给水系统中的水压超过其工作压力限值，压力过大会严重影响消防设施的安全使用，如直流水枪难以控制。
消火栓与水龙带接口易漏水，甚至会引起消防管道爆裂，直至整个系统全部瘫痪。
在《高层民用建筑设计防火规范》中规定：高层建筑消防给水系统应采取防超压措施。
2.1 产生超压的原因
2.1.1高层建筑消防设计用水量较大，但在火灾初期消火栓的实际使用数和自动喷水灭火系统的喷头实际开放数都比规范规定的数量少，其实际流量应小于水泵规定的流量值，另外消防水泵在实验和检查时，水泵的出水量也较少，此时管网压力升高，有时超过允许压力而出现事故。
2.1.2在高层建筑消防给水设计计算时，一般按照最不利点工作压力要求进行计算确定水泵型号及管网管径，这样低层往往就会引起超压问题。
2.1.3消防车的相对较高扬程中压泵经过水泵接合器向室内消防给水管网供水，若在管网上不采取减压措施，将会造成超压。
2.2 超压的预防措施
2.2.1正确设置消防水泵，选用流量———扬程特性曲线较平缓的水泵，这样当流量变小时，扬程不致于大幅度提高，系统产生超压的可能性很少。
2.2.2可采用多台水泵并联运行，小流量时小泵运行或单泵运
行，大流量时大泵运行或多泵并联运行，既保证火灾现场所需要的流量，也不产生超压现象。
2.2.3提高管道和附件的承压能力。
2.2.4合理的竖向分区，减少分区给水压力值，高层建筑消防栓系统经常采取竖向分区，当采用并联式分区给水系统时，每个供水分区的几何差一般不超过50m，这样能够避免为满足上部最不利点出水压力而造成底部几层超压的现象。
2.2.5采取相应的稳压、减压、泄压设施，如在水泵出口处设置安全阀、泄压阀、稳压阀、稳压泵、在适当位置设置减压阀或减压孔板等等，能够有效地减少压力，防止超压。
3、关于是否设置高位水箱问题
根据《高规》要求，消火栓系统采用高压给水系统时，可不设高位消防水箱。
当采用临时高压给水系统时，应设高位消防水箱。
现在很多工程为了美观，经过应用稳压水泵技术来维持管网的流量和压力，替代了高位水箱，但笔者认为在高层住宅工程中，还是设高位水箱为好。
4、管道系统的冲洗问题
水冲洗是消防栓系统及自动喷水灭火系统工程施工中的一个重要工序，是防止系统堵塞确保系统灭火效率的措施之一。
在实际工程中，往往有不少施工队用试压来代替冲洗，不理解冲洗的必要性，造成系统在投入使用时发现系统被杂物堵塞，系统堵塞的危害性很大，它严重影响了管道的通水能力，影响消。
