变压器介质损耗测试仪使用说明书
AI-6000K全自动介质损耗测试仪说明书
AI-6000K全自动介质损耗测试仪说明书一、产品简介：介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。
在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。
AI-6000K自动抗干扰精密介损测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。
广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
二、安全措施1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。
7、由于测试设备产生高电压，所以测试人员必须完全严格遵守安全操作规程，防止他人接触高压部件和电路。
直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。
非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。
8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操作者必须非常熟悉本仪器高压危险部件。
9、保险管损坏时，必须确保更换同样的保险，禁止更换不同型号保险或将保险直接短路使用。
10、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。
三、可测试参数仪器可测量下列参数并数字显示：被测试品的电容量值CX，以pF或nF为单位，1nF=1000pF。
BSYB-S10变压器损耗参数测试仪说明书
下的电力变压器，n 值可按下表-表 1 查出。
河北电力自动化研究所有限公司 50
BHYB-S10 型变压器损耗参数测试仪使用说明
表 1、 对应不同的 U’/Un 时的 n 值
接线方式：指采取何种接线进行试验；包括： ‘单相空载、单相负载、三线空载、三线负载、 四线空载、四线负载’六种方式。这里所说的‘单相’指用单相电源做空载或负 载（短路）试验， ‘三线’指用三相无中性点电源做空载或负载（短路）试验， ‘四 线’指用三相有中性点电源做空载或负载（短路）试验。 前六项提示均为‘请输入数据’如图五所示，此时按相应的数字键输入数字后按‘确定’ 完成。当光标指向‘接线方式’项时，提示行提示‘按 键选择’ ，按左右键接线方式
6.4 使用方法
6.4.1 测试方法 空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦形额定频率的额定电压，其 余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额 定电压，可在非额定电压条件下试验， 短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额 定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压 （即短路损耗和短路电压）以及电流值。 6.4.2 接线方式
河北电力自动化研究所有限公司 48
、 、
、锁定、确定、取消、
BHYB-S10 型变压器损耗参数测试仪使用说明
、 键：上下键，在设置屏中用来移动光标，使其指向某个要更改的参数（包括：额定电 压、额定电流、电压变比、电流变比、当前温度、校正指数、接线方式） ，在波 形显示屏中用来更改当前所显示的波形相别（包括：UA、UB、UC、IA、IB、IC、 ALL） 。 锁定键：将正在测试的参数或波形锁定使其停止刷新（只在参量 1、参量 2、波形显示三屏中 起作用） ，以便操作人员能准确记录和观察同一时刻的各项数据和波形，在锁定状态 再按此键将解除锁定状态，除此之外，退出当前功能屏也将解除锁定状态。 确定键： 在主菜单中按下此键即进入当前指向的功能选项 （反白显示的图标） ， 在输入参数时， 作用是结束输入并使刚键入的数字有效。 取消键：返回键，除“正在打印”状态的其他状态下，按下此键均直接返回到主菜单；如果 在输入参数状态下按取消键，返回主菜单的同时，键入的参数无效。 存储键：保存当前的测试数据，以备打印时使用，此键只在参量 1 屏中起作用，其它屏按此 键无效。 复位键：为中止当前工作状态返回初始状态设置（一般当仪器工作出现不正常时按此键） 。 6.3.3 液晶界面 液晶显示界面主要有七屏，包括主菜单和六个功能界面，显示内容丰富直观。 6.3.3.1 主菜单（如图三和图四所示）
GSJSY-VI异频介质损耗测试仪 说明书
一、用途特点及性能抗干扰变频高压介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。
仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。
采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。
测量结果由大屏幕液晶显示，自带微型打印机可打印输出。
1.1主要技术指标1.1.1介损和电容量测量准确度：Cx: ±（读数×1%+1pF）tgδ:±（读数×1%+0.00040）抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度电容量范围：内施高压：3pF~60000pF/10kV60pF~1μF/0.5kV外施高压：3pF~1.0μF/10kV60pF~30μF/0.5kV分辨率：最高0.001pF，4位有效数字tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA~5A内施高压：设定电压范围：0.5~10kV最大输出电流：200mA升降压方式：连续平滑调节1电压精度：±(1.5%×读数+10V)电压分辨率：1V试验频率： 45~65Hz整数频率49/51Hz、45/55Hz自动双变频频率精度：±0.01Hz外施高压：正接线时最大试验电流1A / 40~70Hz反接线时最大试验电流10kV / 1A / 40~70HzCVT自激法低压输出：输出电压3~50V，输出电流3~30A测量时间：约30s，与测量方式有关1.1.2其它指标输入电源：180V~270VAC，50Hz/60Hz±1%，市电或发电机供电计算机接口：标准RS232接口打印机：自带微型热敏打印机环境温度：-10℃~50℃相对湿度：<90%，不结露选型主要技术指标简表2电容量范围pF 最大输出电流mA外形尺寸长x宽x高cm重量kg高电压介损CVT自激法测量反接线低压侧屏蔽回路放电提示打印机计算机接口及存储3~60k 200/10kV34x26x2722 支持不需外接设备C1/C2同时测量高压连线可拖地C1/C2同时测量有热敏RS232存储100组数1.2 电容及介损测量主要功能特点1.2.1变频抗干扰采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。
变压器介质损耗测试仪正接法使用方法,一看就会
变压器介质损耗测试仪正接法使用方法
介质损耗测试仪
使用方法操作步骤
第一步：按照说明书要求接好测试线，打开介质损耗测试仪主电源开关，显示屏幕出现参数的选择和设置。
第二步：设置参数，将测量方式、连接方式、测量电压选择并输入，测量方式分为工频和异频，如果在干扰比较大或者在线运行设备比较多时，采用异频方式测量，否则采用工频方式测量，两者相比，工频测试速度要比异频快，异频采用47.5Hz和52.5Hz两种频率测量之后计算50Hz时的介质损耗值。
试验电压一般选10KV，或者保持默认值即可。
第三步：打开“内高压允许”开关，按“确认”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“正在测量中请等待”。
在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如需打印结果,按“确认”键即可打印。
正接法的接线方法
当被试设备的低压测量端或二次端对地绝缘时，采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出，高压屏蔽线皮接被试设备高压端。
将黑色专用低压电缆从仪器面板上的Cx端引出，低压芯线接被试设备低压端L，低压屏蔽线接被试设备屏蔽端E，（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量，如图：
介质损耗测试仪介绍
全自动抗干扰介质损耗测试仪是用于工频高压作用下，测量绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值（tgδ）和电容值（Cx）；最高可输出电压10kv，采用47.5、52.5双频和50Hz测量，精度更高，对抗干扰能力更强，介质损耗测试仪可用正、反接线方法测量不接地或直接接地的高压电气参数，也可用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。

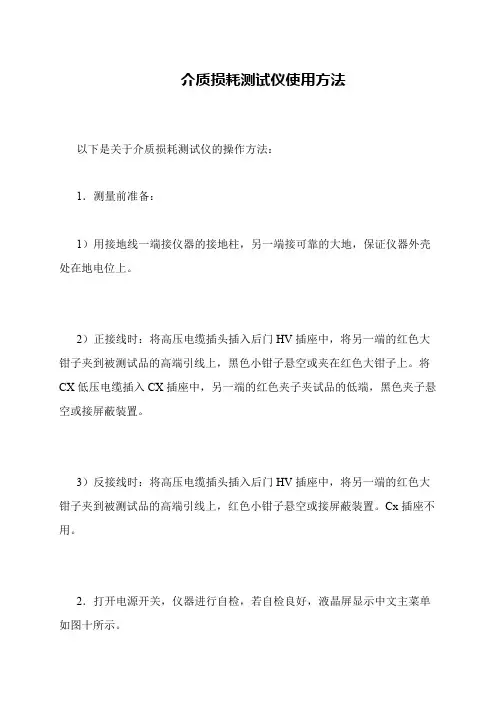

介质损耗测试仪使用方法
介质损耗测试仪使用方法
以下是关于介质损耗测试仪的操作方法：
1．测量前准备：
1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。
2）正接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。
将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。
3）反接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。
Cx插座不用。
2．打开电源开关，仪器进行自检，若自检良好，液晶屏显示中文主菜单如图十所示。
变压器测试仪操作说明书
仪器名称 仪器型号
变压器测试仪
功能 厂商
综合测试
文件编号 版本
第1页 共 4 页
一﹑面板介绍﹕ A1 LCD 液晶显示屏 A2 电源开关 B1 接地端子 B2 UNKNOWN 测试端 *警告﹕当待测物上载有电荷时请先将其放电后再接测试端做量测。 B3 圈比测试端 B4 治具盒连接 37PIN 插座 C1 PAR/INDEX 参数设定/软件键的切换键 C2 MAIN 主功能选择键﹐有两种 1﹑变压器自动扫描测试 2﹑单机测试 C3 SYS TEM 系统设定按键 *注意﹕在一般情况下 C2 及 C3 三个键的优先值是平等的。 C4 方向 C5 KEY LOCR 按键锁住功能键 C6 ENTER 确认按键 C7 START 扫描启动键 C8 RESET 停止正在进行的扫描测试
“TURN”表示参考值。 “STANDARD”表示样品值。 “LO LIMIT”最小值﹐“HI LIMIT”表示最大值。 5.7﹑用 PAR/INDEX 键将光标移至表格中﹐用数字键输入﹐用 ENTER 确认。 6﹑LX 电感量判定值设定﹕ “SERIAL/PARALLEL”串联回路并联回路的转换。一般情况下除 CX(电容)外其余都用 “SERIAL”串联模式。 表格中 I(mA)表示重迭电流﹐单位 “mA”ON 表示重迭电流是否打开﹐其它同 TURN 一样。 7﹑LEAKAGE INDUCTANCE 漏电感判定值设定﹐表格中 SHORT 表示短路脚位﹐其它同上。 8﹑CX 杂散电容判定值设定﹕ 表格中 SHORT PIN 表示短路脚位﹐其它同上。 9﹑DCR 直流电阻判定值设定﹕同上。 10﹑PINS SHORT 脚位短路判定值设定表格最下方表示判定是否短路的中界值。 11﹑所有测试参数已经输完。 按 STORE 键进入文件编辑书面。 其中软件键表示﹕STORE﹕储存﹐RECALL﹕选择。
全自动介质损耗测试仪说明书
全自动介质损耗测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、工作原理 (5)三、主要技术参数 (7)四、仪器面板介绍 (8)五、操作方法说明 (9)六、接线 (10)七、注意事项 (12)一、概述HTJS-Ⅴ全自动抗干扰异频介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。
由于采用了变频技术能保证在强电场干扰下准确测量。
仪器在HTJS-H基础上增加了中文菜单操作功能，一次操作，微机自动完成全过程的测量。
是目前最理想的介损测量设备。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。
仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。
试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。
二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。
这种能量损耗叫做电介质的损耗。
当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。
M-8000型介质损耗测试仪使用说明
M-8000I型变频介质测试仪使用说明书上海思源电气股份有限公司SHANGHAI SIYUAN ELECTRIC CO.，LTD欢迎尊敬的用户，欢迎您选用上海思源电气股份有限公司生产的M－8000系列变频介质测试仪。
请您在使用前仔细阅读本使用说明书！当您收到仪器时，请检查仪器及附件是否完整：1．仪器主体箱 1（件）2．线缆箱 1（件）（注：线缆箱内配件见下表）线缆箱配件表：当您收到仪器后请按上面的列表验收，如若发现遗失，请尽快和我公司联系。
联系电话：（021）64420909－113（021）64420909－305目录一、产品简介 (3)二、面板说明 (5)三、现场测量注意事项 (12)四、接线说明 (13)五、几种常见电力设备的试验方法 (16)六、出错信息及处理 (25)七、仪器校验注意事项 (26)八、售后服务 (29)一、产品简介M-8000系列变频介质测试仪是我公司为方便用户在现场抗干扰测量试品介损和电容量而精心研制的全自动一体化电桥。
它集变频高压试验电源、高压电桥、高压标准电容器、控制器等部件为一体，通过变频、数字滤波等先进抗干扰技术，有效的消除了现场干扰，非常适合在强干扰下的现场使用。
1、主要功能特点：1.1、操作简单，自动测量该仪器只需要通过简单的接线和按键操作就可以完成用户需要的试验设定，测量过程由仪器自动控制完成，测试结果由液晶全汉字显示，简便、直观。
还可以外接笔记本电脑，由笔记本电脑控制测量，测试结果自动输入电脑存储、分析。
1.2、抗干扰能力强采用变频抗干扰，多点采样数字滤波，有效的抑制现场干扰，在200%的工频干扰电流下，仍能准确的测出试品的介损值和电容量。
1.3、采用多种安全防护措施，保障试验人员的安全和设备的完好性 （1） 无论是正接线或反接线，仪器测量部分始终处于地电位。
（2） 通过硬件和软件双重监测，在试品击穿、高压回路短路、过电压、过电流以及在用户误操作的情况下，能迅速封锁高压输出。
