电源测试方法46
家用电器安全性能的简易测试方法范本
家用电器安全性能的简易测试方法范本近年来，家用电器在人们的生活中扮演着越来越重要的角色。
然而，不可忽视的是，家用电器的安全性能问题也日益引起人们的关注。
为了确保人们的生活安全，对家用电器进行简易测试是非常必要的。
本文将介绍一种简易的家用电器安全性能测试方法，以供参考。
首先，我们需要测试的是电器的电线安全性。
我们可以使用一个电压表来测试电线的接地情况。
首先将电压表的正负极分别接触到电器的插头针和插座孔上，然后同时按下测试按钮，观察电压表上的读数。
如果读数为零或接近零，说明电线的接地情况良好；如果读数不为零或跳动较大，说明电线存在接地问题，可能存在安全隐患。
其次，我们需要测试的是电器的绝缘性能。
我们可以使用一个万用表来测试电器的绝缘电阻。
首先将万用表的两个测试针分别接触到电器的金属外壳和内部电源线上，然后将万用表调至绝缘电阻档位，按下测试按钮，观察万用表上的读数。
如果读数在正常范围内，说明电器的绝缘性能良好；如果读数超出正常范围，说明电器的绝缘性能存在问题，可能对人身安全造成威胁。
另外，我们需要测试的是电器的温度控制性能。
我们可以使用红外测温仪来测试电器的表面温度。
首先将红外测温仪对准电器的表面，确保测温仪与电器表面保持一定距离，然后观察测温仪显示的温度读数。
如果温度读数在正常范围内，说明电器的温度控制性能良好；如果温度读数超出正常范围，说明电器的温度控制存在问题，可能引发火灾等安全事故。
总之，以上所介绍的简易家用电器安全性能测试方法是比较常用的方法，可以帮助人们快速检测电器的安全性能。
然而，这些方法只是简易测试，不能完全替代专业检测和维修。
在购买家用电器时，建议选择正规渠道购买，遵循厂商的使用和安全操作指南。
对于长期使用的电器，还应定期进行专业的安全检测和维修，以保障人们的生活安全。
HT46R47对AC过零信号进行检测
f AC _ line
=
1 158x125us
=
50.63Hz
其中，定时中断子程序 TMR_ISR 流程图如图 12 所示。
START
Save locale data
1st
N
interrupt ?
Y
Set interrupt flag Clear the counting
value
Clear interrupt flag Save the counting value
电流 Ij < I peak (400µA)而又不会出现波形变形。
图 4 ZCD 电路实际波形 (无负载) 5
HT46R47 对 AC 过零信号进行检测
图 5 ZCD 电路实际波形 (有负载)
图 6 ZCD 电路实际波形 (上升时间) 6
HT46R47 对 AC 过零信号进行检测
注意：当输入 230V 电压时，限流电阻两端需要承受的最大电压大约是 325V。因此，为了 避免过压而损害电阻之现象发生，通常情况下我们会外接两个电阻器。例如，对于如 1206 SMD (Surface Mount Device) 类型的电阻器来说，它们的耐压值只有 200V，这时就需要外 接两个电阻器。
在该应用范例中，我们将以 HT46R47 为母体，利用这种方法制作一款检测 AC 电源工作频 率的 Demo Board。接下来，将详细介绍这种方法的设计过程与注意事项。
工作原理
该应用电路的一个特点在于在所有 Holtek MCU 的 I/O Pin 上存在一个保护电路，即在 MCU I/O Pin 上分别接有两个 PN 结二极管：一个与 VDD 相接；另一个与 VSS 相接，如图 3 所 示。这样的设计，可以保护 I/O Pin 免受浪涌电压或者 HF-noise 的冲击而造成 EOS 损坏。 并且可以直接将高电压信号通过一个或者两个限流电阻接到 I/O Pin 上，这样就可以接成 ZCD (Zero Crossing Detection) 电路。通过读取该 I/O Pin 上的信号，就可以控制或者测量来 自 AC 电源之参数，如过零点、相线频率和相角等。这种方法主要应用于使用 AC 电源之 产品上，特别是家用电器。在该应用范例中，我们利用这个原理设计了一款检测 AC 电源 频率的 Demo Board。借此说明这个原理。

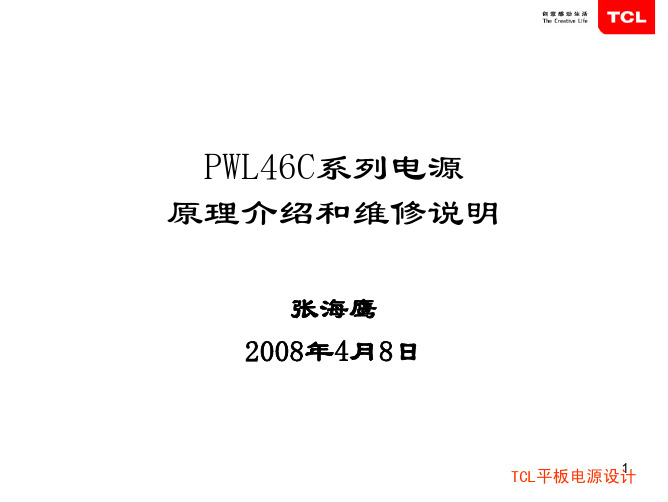

TCL PWL46C电源原理培训
R43 CS+24V +5VSB
4
C13 471
5 C58 104 +5VSB
IC3B PC123
Q5 2SD1132
C33 104
IC10A LM339A 2
R49 D20 IN4148 4.7K
D32 26E
R66A 22R R66C 10R R66D 10R R66E 10R T3 EE19
D30 SR360
• 输入特性
Normal voltage range MAX input voltage range Input voltage frequency range 标准输入电压范围 最大输入电压范围 输入电压工作频率范围 100Vac---240Vac 90Vac---264Vac 47---63HZ 4.5A 50 A/100Vac ≥83% ≥88% GB17625.0-1998 IEC61000-3-2 calls D ≤0.75mA/220VAC T6.3AH/250Vac (陶瓷,管式) 100A/220Vac
组件名称：PWL42C 组件号： 08-PW42C-PWN 主输出24V，12V， 18Vaudio STANDBY输出+5V 组件名称：PWL46C 组件号： 08-PW46C-PWY 主输出24V，12V， 18Vaudio STANDBY输出+5V
降成本及改接口
组件名称：PWL42D 组件号： 08-PW42D-PWY 主输出24V，12V， 12Vaudio STANDBY输出+5V
C20 2200UF/35V C50 104
R52 5.1K
9/10 R19 10R 1206 D31 IN4148 C15 6 105 10 3 2 C17 105 1 R88 47R Q3 2SB1132 D4 MUR460 D9 IN4148 R17 10K R18 0.25R/5W C5 470UF C53 105 IC9 TL431 D8 IN4148 VT3 P11NK50Z
451定额开关电源测试
451定额开关电源测试451定额开关电源测试是一项重要的测试工作，它用于检测开关电源的性能和可靠性。
本文将详细介绍451定额开关电源测试的目的、测试方法以及测试结果的分析。
一、测试目的451定额开关电源测试的目的是评估开关电源在正常工作条件下的性能和可靠性。
通过测试，可以了解开关电源的输出电压、输出电流、效率、波动等参数是否符合设计要求，以及开关电源在长时间运行时是否稳定可靠。
二、测试方法1. 准备工作：将待测试的开关电源连接好，确保电源输入和输出端口正确连接。
2. 测试电压输出：在正常工作条件下，通过测试仪器测量开关电源的输出电压。
记录测量结果，并与设计要求进行对比。
3. 测试电流输出：通过测试仪器测量开关电源的输出电流。
记录测量结果，并与设计要求进行对比。
4. 测试效率：通过测试仪器测量开关电源的效率。
记录测量结果，并与设计要求进行对比。
5. 测试波动：通过测试仪器测量开关电源输出电压的波动情况。
记录测量结果，并与设计要求进行对比。
6. 长时间运行测试：将开关电源接通，并设置为长时间运行状态。
观察开关电源的运行情况，包括是否有异常现象、是否有过热现象等。
三、测试结果分析根据测试结果，可以对开关电源的性能和可靠性进行评估。
首先，对于电压输出测试，如果测量结果与设计要求相符，则说明开关电源的电压输出正常；如果存在偏差较大的情况，则需要进一步检查开关电源的电路设计和元器件选择是否合理。
其次，对于电流输出测试，如果测量结果与设计要求相符，则说明开关电源的电流输出正常；如果存在偏差较大的情况，则需要进一步检查开关电源的功率设计和电流限制电路是否正常工作。
再次，对于效率测试，如果测量结果与设计要求相符，则说明开关电源的能量转换效率良好；如果效率较低，则需要进一步优化开关电源的设计和控制策略。
最后，对于波动测试，如果测量结果在允许范围内，则说明开关电源的输出稳定性良好；如果存在较大的波动，则需要进一步检查开关电源的滤波电路和控制策略。
实验46 PN 结的物理特性及玻尔兹曼常数测定
5/5
也是常数；U0 为绝对零度时 PN 结材料的导带底和价带顶间的电势差；I 为二 极管的正向电流。 将 (4)式代入 (3)式，由于 e qU / kT 1 ，两边取对数可得
U U0 (
kT c kT ln ) ln T r q I q
（ 5）
其中非线性项
kT ln T r 相对甚小，可以忽略。 q
实验 46
PN 结的物理特性及玻尔兹曼常数测定
温度是一个历史很长的物理量，为了测量它，人们发明了许多方法。温度传 感器通过测温元件将温度转化为电学量进行测量，具有反应时间快、可连续测量 等优点。其中热电偶1、热敏电阻和 PN 结是常用的温度传感器，广泛应用于自动 控制、温度测量等现代技术中。 【实验目的】 了解半导体热敏电阻、 PN 结的电输运的微观机制及其与温度的关系； 了解利用半导体热敏电阻的电压 -温度曲线拟合计算热敏电阻的温度系数 （热敏指数）的原理； 了解利用半导体 PN 结的电压 -温度曲线计算 PN 结绝对零度下的禁带宽 度（ Eg0）和玻尔兹曼常数 k 的原理； 测量半导体热敏电阻的电压 -温度曲线； 测量半导体 PN 结的电压 -温度曲线； 【实验仪器】 PN 结的物理特性及玻尔兹曼常数测定仪， 热敏电阻和 PN 结温度传感器， 导线，数据线，电源。 【实验原理】 1．半导体热敏电阻物理特性： 半导体材料的热电特性最为显著，因此，也最常用作温度传感器。一般 而言，在较大的温度范围内，半导体都具有负的电阻温度系数。半导体的导 电机制比较复杂，起电输运作用的载流子为电子或空穴。载流子的浓度受温 度的影响很大，因此半导体的电阻率受温度影响也很大。随着温度的升高， 热激发的载流子数量增加，导致电阻率减小，因此半导体呈现负的电阻温度 系数关系。 但在半导体中存在晶格散射、 电离杂质散射等多种散射机制存在， 使得半导体具有非常复杂的电阻温度关系。在实际应用中，半导体的导电性 质往往通过搀杂工艺来调控，掺杂杂质原子的激发对半导体的电输运性能产 生很大的影响。虽然半导体具有非常复杂的电阻温度关系，不能用一些简单 的函数概括，但在特定温度区间，其电阻温度关系可以用经验公式来概括， 如本实验中用的半导体热敏电阻，它的阻值与温度关系近似满足下式：
直流可调稳压电源的输出电压精度校准技术与测试方法
直流可调稳压电源的输出电压精度校准技术与测试方法电源是现代电子设备工作的基础，而直流可调稳压电源作为一种常见的电源类型，在各个领域有着广泛的应用。
为了确保其稳定可靠的输出电压，精度校准技术和测试方法显得尤为重要。
本文将针对直流可调稳压电源的输出电压精度校准技术与测试方法展开讨论。
一、校准技术1. 校准原理直流可调稳压电源的输出电压精度校准基于比较法和误差校正法。
比较法是通过将待校准电源与已知精度的标准电压源连接并进行电压比较，计算得出待校准电源的误差值。
误差校正法则是基于待校准电源的输出电压误差和标准电压源的输出值之间的差异，通过调整电源的控制元件来消除误差，以达到精度校准的目的。
2. 校准步骤直流可调稳压电源的输出电压精度校准步骤主要包括：（1）准备工作：购置或准备标准功率源和标准电阻箱等必要设备。
（2）连接设备：将待校准电源和标准电压源连接，确保电路连接正确。
（3）校准电源调节：将待校准电源的输出电压调节至标准电压源的输出电压值附近。
（4）比较电压：通过仪器测量待校准电源和标准电压源的输出电压值，并计算出校准电源的误差。
（5）误差校正：根据误差值，调整待校准电源的控制元件，使其输出电压值接近标准电压源的输出值。
（6）校准报告：记录校准过程和结果，并生成详细的校准报告。
二、测试方法1. 测试仪器直流可调稳压电源输出电压精度的测试需要使用专业的测试仪器：（1）多用表：用于测量输出电压和电流等参数。
（2）示波器：用于观测直流电压的波形和稳定性。
（3）标准电压源：作为参考电压进行比较和校准。
（4）电阻箱：用于产生标准电阻，进行误差校正。
2. 测试步骤直流可调稳压电源输出电压精度的测试步骤主要包括：（1）连接设备：将测试仪器与待测试的直流可调稳压电源进行正确连接。
（2）设定电压：设置待测试电源的输出电压值。
（3）测量输出电压：使用多用表等仪器，测量待测试电源的输出电压值，并记录下来。
（4）观测波形和稳定性：使用示波器观测待测试电源输出电压的波形和稳定性，确保其在设定值范围内的波动趋势。
电源适配器安规测试标准
电源适配器安规测试标准随着科技的不断发展，电子产品在我们的日常生活中扮演着越来越重要的角色。
而电源适配器作为电子产品的重要组成部分，其安全性和可靠性就显得尤为重要。
为了确保电源适配器的质量和安全性，各国都制定了相应的安规测试标准。
首先，电源适配器的安规测试标准主要包括以下几个方面。
一、电气安全性测试：这是电源适配器安规测试的核心内容之一。
主要包括绝缘电阻测试、接地电阻测试、漏电流测试、耐压测试等。
这些测试旨在确保电源适配器在正常使用过程中不会发生电击、漏电等安全问题。
二、电磁兼容性测试：电源适配器在工作时会产生一定的电磁辐射，如果不符合相应的标准，可能会对周围的电子设备产生干扰。
因此，电磁兼容性测试是必不可少的。
主要包括辐射电磁场测试、抗扰度测试等。
三、机械安全性测试：电源适配器在使用过程中可能会受到一定的机械力，如挤压、拉扯等。
机械安全性测试主要是为了确保电源适配器在受到机械力时不会发生破裂、电线脱落等安全问题。
四、环境适应性测试：电源适配器在使用过程中可能会受到不同的环境条件的影响，如温度、湿度等。
环境适应性测试主要是为了确保电源适配器在不同的环境条件下仍能正常工作。
以上是电源适配器安规测试的主要内容，不同国家和地区可能会有一些细微的差异。
例如，欧洲国家通常采用CE认证标准，美国则采用UL认证标准。
这些标准都是为了保证电源适配器的安全性和可靠性。
电源适配器安规测试的重要性不言而喻。
首先，电源适配器作为电子产品的重要组成部分，其安全性直接关系到用户的生命财产安全。
如果电源适配器存在安全隐患，可能会导致电击、火灾等严重后果。
其次，电源适配器的可靠性也是用户关注的重点。
如果电源适配器不可靠，可能会导致电子产品无法正常工作，影响用户的使用体验。
因此，制定和执行电源适配器安规测试标准是非常必要的。
只有通过严格的测试，才能确保电源适配器的质量和安全性。
同时，对于生产厂家来说，遵守安规测试标准也是提高产品竞争力的重要手段。
电源产品可靠性实验(标准)
电源产品可靠性实验
(1).测试目的：模拟在正常工作环境中通过不同的工作方式，为电源产品可靠性提供最大的保证。
(2)测试条件：可靠性试验方案按GB5080.7进行选择，可靠性鉴定试验和可靠性验收试验的方案由型号电源产品标准规定。
a.在整个试验过程中电源产品应满载工作，故障的判据和计入方法按附录（补充件）的规定，只统计关联故障数。
b.试验环境为：温度15~35℃；相对湿度45%~75%；大气压力86~106Kpa。
c.各实验条件按各自要求设定,在测试中，，采用《Q/PGB.46》表格记录定时采集的有关参数。
(3).测试内容：
a．电源产品时间漂移实验
b．电源产品温度系数实验
c．电源产品连续工作可靠性实验
d．电源产品电源波动可靠性实验
e．电源产品综合应力可靠性实验
f．电源产品元件使用余度实验
(4).测试后检验：每次做完条件实验的样品，经过恢复程序后需做以下方面的检验。
a.机械外观检测。
b.综合电气性能检测。
并记录相关表格《Q/PGB.43》。
c.检测工作应在恢复阶段结束后立即进行。
除非有关标准另有规定，一般所有参数应在30min内测量完毕。
电工电子实验报告实验46运算放大器的线性应用
电工电子实验报告实验46运算放大器的线性应用
实验目的：
1.了解运算放大器的基本原理和特性；
2.了解运算放大器在线性应用中的应用；
3.掌握运算放大器的性能参数的测试方法。
实验仪器和材料：
1.运算放大器集成电路；
2.函数发生器；
3.直流电源供电电路；
4.信号发生器；
5.锁相放大器；
6.示波器。
实验原理：
运算放大器是一种特殊的放大器，它的主要特点是输入电阻极大，输
出电阻极小，倍数稳定。
运算放大器一般由差动放大器、输入级、中间级、输出级和负反馈电路组成。
实验步骤：
1.将运算放大器集成电路插入插座中，接入电源电压；
2.使用函数发生器产生一个频率为1kHz的正弦信号，调整振幅为1V；
3.将信号源连接到运算放大器集成电路的非反相输入端，将运算放大器集成电路的输出端连接到示波器的通道1；
4.调整示波器的刻度，使正弦信号波形在示波器屏幕上显示完整；
5.调整函数发生器的频率，并观察示波器屏幕上信号波形的变化；
6.测量运算放大器的输入电阻、输出电阻。
实验结果：
通过实验可以观察到随着函数发生器频率的变化，示波器屏幕上信号波形的变化情况。
当频率较低时，波形显示完整；当频率逐渐增加时，波形开始变形，幅度逐渐减小。
实验总结：
通过本次实验，我们深入了解了运算放大器的基本原理和特性，学会了运算放大器在线性应用中的应用。
同时，我们还掌握了运算放大器的性能参数的测试方法，如输入电阻、输出电阻的测量方法。
运算放大器在电子电路中具有广泛的应用，对于电子工程专业的学生来说，掌握运算放大器的使用非常重要。
LED驱动电源出厂检验报告
明；3.有稳定输岀电流的声明；3.适合与电源调光器一起使用的
适用说明；4.工作模式的声明；5.线路总功率；6.符合声频阻抗 条件的符号；7.耐短路保护的声明。
早节
检验 项目
检测（标准）要求
检验结果
单项 判定
3.0
安全
安全测试
3.1
潮湿
实验
将样品放置于调温箱内48H,温度为20-30C,相对湿度为
温度）温度下放1小时；tc温度的箱内保存1小时；循环五次 电源电压开30S关30S试验：空载循环200次；满负载循环800次
2.在额定电压和tc环境温度下满负载工作200H试验结束后配合适的LED模块能正常工作15mi n
能效等 级
n=Rut/Pin
FOut:控制装置输出给负载的功率
Pn:线路功率
W
LED
样品来源： 合格：
产品型号
产品名称
送检部门
样品数量
依据标准
IEC61347-2-13、IEC62384 IEC61347-1、CISPR15、IEC6100-3-2
最终判定
□合格□不合格
检验员
审核
批准
骨口. 序号
检验 项目
检测（标准）要求
检验结果
单项 判定
1.0
外观:
外注明如下内容的标志和图示：1、制造厂名称或注册商
标及厂家地址；2、有产品名称和型号规格。3、产品额定输入电源
电压和频率；4、整箱内装产品数量、月份标贴、批号、最大限堆层 数、外箱尺寸；5、有产品执行标准号；6、有向上、易碎、防潮、
禁止翻转图示等。
卡通箱上应有清晰、牢固、正确的标志和图示，卡通箱应平整、清 洁、无刮伤、破损等影响外观的缺陷，标示字样大小一致，无色差， 条形码无错码现象，卡通箱包装合口应不大于3mm的间隙，内不应
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源测试方法一、开关电源测试电路图二、测试仪器:1：交流可调电源输出电压必须高于AC/DC电源输入电压最大值；输出电流必须大于AC/DC电源输入电流最大值。
2：示波器带宽要求：示波器带宽≥ 20MHz，超过20MHz 的示波器要选择带宽限制。
探头要求：请选用带地线环的探头；三、基本参数及测试方法：1：输出电压精度额定输入电压和额定输出负载的条件下，实测输出电压U与输出半载电压U0的差值，这个差值按百分比计算就是输出电压精度。
电压精度＝ ( U －U0 )/ U0 X 100% (公式1)U0： 半载输出电压测试方法和测试要求：A．输入电压在该电源全范围内变化，输出负载电流在MIN—100%范围内变化，测试输出电压偏离整定值的百分比。
B．额定输入电压值，输出为半载，测试出在此条件下对应的输出电压U0；输入电压下限值，输出负载电流在Min—100%范围内变化，相对整定输出电压偏离最大时的电压值；输入电压上限值，使输出负载电流在Min—100%范围内变化，相对整定输出电压偏离最在时的电压值。
2：电压调整率输出额定负载，在允许范围内调节输入电压，测量输出电压的变化量与输出电压标称值的百分比，按公式一进行计算。
电压调整率＝（ U–U0）/ U0 X 100% (公式2) U： 输出电压相对变化量测试方法和要求：A．输入电压调整率又叫线路调整率、源效应等，在输出满载的情况下，输入电压变化会引起输出电压波动，测试输入电压在全范围内输出时输出电压偏离输出整定电压的百分比，一般要求电压调整率不超过±1%。
B．设定负载，使电源满载输出；调节调压器，使输入电压为上下线值的输出电压值和额定输入电压的比值。
当测试开关电源时，第一测试步骤将输出电压调整至规格范围内。
此步骤完成后才能确保后续的规格能够符合。
通常，当调整输出电压时，将输入交流电压设定为正常值（115Vac或230Vac），并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源的输出电压值并调整其电位器（VR）直到电压读值位于要求之范围内。
通常是于待测电源以正常输入电压及负载状况下热机稳定后，分别于低压输入（Min），正常输入电压（Normal）,及输入高压（Max）下测量并记录其输出电压比值。
公式：V0（Max）-V0(Min)/V0(Normal) X 100% 3：负载调整率在额定输入电压，输出电流从20％－100％变化时，测量输出电压的变化量与输出电压额定值的百分比，按公式一进行计算。
负载调整率＝ U1/ U0 X100% (公式3)U1： 输出电压相对变化量U0：输出电压额定值负载调整率的定义为开关电源的输出负载电流变化时，提供其稳定输出电压的能力。
此项测试系统用来验证电源在最恶劣之负载环境下，如个人电脑内装置最少之外设卡且硬盘均不动作（因负载最少，用电需求量最小）其负载电流最低和个人电脑内装置最多之外且设卡且硬盘在动作（因负载最多，用电需求最大）其负载电流最高的两个极端下验证电源输出的稳定度是否合乎需求的规格。
于待测电源以正常输入电压及负载状况下热机稳定后，测量正常负载下之输出电压值，再分别于轻载（Min）负载下、重载（Max）负载下，测量并记录其输出电压值（分别为Vmax与Vmin）,负载调整率通常以正常的额定输入电压下，由负载电流变化所告成其输出电压偏差率的百分比，V0(max)-Vo(min)/Vo(normal) X 100% 测试方法和要求：A．输入额定电压值时，因变换负载引起的输出电压波动不应超过规定的范围。
B．额定输入电压，输出电流最小值和最大值的输出电压再调节负载为50%载，的电压比值。
4：效率在额定输入电压，额定负载的情况下，输出功率与输入功率之比。
按公式一进行计算。
A.直流输入 效率=(I0 XV0)/(Vin X Iin) X 100%I0:输出电流V0:输出电压Vin:输入电压Iin:输入电流注：交流电压时，输入电流不有效值，而是有效值PF值与峰值电流的乘积（功率因数）电源的输入功率之定义为以下公式：Trure power=Pav(watt)=V1 Ai dt=Vrms X Arms Xpower Factor及对一周期内其输入电压与电流乘积之积分值，需注意的是Watt≠VrmsArms而是Watt=VrmsArmsxP.F.,其中P.F为功率因数（Power Factor）,通常电源的功率因数在0.6～0.7左右，而大功率电源具备功率因数校正器，其功率因数通常大于0.95，当输入电流波形与电压波形完全相同时，功率因数为1，并依其不同的程度，其功率因数为1～0之间。
电源的效率的定义：Vout/Iout/Truepower(Watts)为输出即输出直流功率总和与输入功率的比值。
效率是提供对电源正确工作的验证，若效率低于规定范围，表示设计或零件材料上有问题，效率太低时会导致散热增加影响使用寿命。
由于近年对环保及能源消耗越来越重视,所以效率要求越来越严格。
B．交流输入 效率=(Vo XI0)/(Vin X Iin X PF) X 100%Vin:输入电压Iin:输入电流PF:有源功率因数I0:输出电流V0:输出电压5：纹波与噪声由于地线夹在高频辐射场接受辐射干扰，使测量到的确纹波与噪声不真实，因此测量时，采用有地线环的探头，去掉探头地线夹，将探头紧压在输出端测量。
电源直流输出端子上叠加上的一种与输入频率和开关转换频率同步的成分即纹波，而出现在输出端子间纹波以外的一种高频杂音。
(见上图)输出纹波与噪声又叫输出杂讯，指输入电压与输出负载电流不变的情况下，其平均直流输出电压上的周期性与随机性差量的电压值。
输出纹波与噪声是经过稳压后的直流输出输出电压上所有不需要的交流和噪声部分（包含低频50/60HZ电源倍频信号、高于20KHZ的高频切换信号及其谐波，再与其他的随机性信号所组成），通常以mVp-p峰对峰值电压的电压表示。
一般开关电源的规格均以输出直流输出电压的1%以内输出纹波与噪声的规格，其频宽为20HZ到20MHZ（或其他更高的频宽如100MHZ等）。
开关电源实际工作时最恶劣的状况下，其输出直流电压加上纹波与噪声后的输出瞬时电压，仍能够维持稳定的输出电压不超过输出高低电压界限情形，否则将可能导致电源电压超过或低于逻辑电路之承受电源电压而误动作，进一步造成死机。
6：动态调节时间及幅值负载电流有阶跃时，直流电源需要进行调节的时间和幅值。
（下图）一个稳定输出的电源，于设计中具备反馈控制回路，能够将其输出电压连续不断地维持稳定的输出电压，由于实际上反馈控制回路有一定的频宽，因此限制了电源对负载电流变化时的反应。
若控制回路输入与输出之相移于增益（Unity Gain）为1时，超过180度，则电源的输出便会出现不稳定、失控或振荡的现象。
实际上，电源在工作时的负载电流也是动态变化的，而不是始终维持不变，因此动态负载测试对电源而为重要的。
可通用电子负载可用来模拟电源实际工作时最恶劣的负载情况，如负载电流迅速上升、下降的斜率、周期等，若电源在恶劣负载情况下，仍能够维持稳定的输出电压不产生过高激（Overshoot）或过低（Undershoot）情形，否则会导致电源之输出电压超负载元件的承受电源而误动作，进一步造成死机现象。
测试方法和要求：A．额定输入电压时，输出负载呈周期性的动态变化，测试电源输出电压整定能力。
B．输入额定电压，输出整定在额定值；利用电子负载的恒流模式，使输出负载在额定值的25%—50%—25%或多或50%—75%—50%周期性变化，负载变化速率和负载变化时间依据产品规格书，利用示波器测量输出电压的变化；恢复时间≤200u s时，输出电压的超量≤输出电压整定值的5%；恢复时间>200us时，输出电压的超调量≤输出电压整定值负载调整率，同时在负载呈动态跳变时，电源不得有死机、振荡不良现象发生。
7．电源良好/失效时间（Power Good、Power Fail 或Pok）电源良好信号，简称PGS(Power Good signal或Pok High)，是电源送往电脑系统的信号，当其输出电压稳定后，通知电脑系统，以便做开机程序之Ｃ而失效信号（Power Fail 或Pok Low）是电源表示其输出电压尚未达到或过于正常工作的情况。
以上通常由（PGS）或（POK）信号之逻辑改变来表示，逻辑为（1或HIGH）时，表示为电源良好（Power good），而逻辑为（0或ＬＯＷ）时，表示为电源失效（Power Fail）.。
电源的电源良好（Power good）时间为从输出稳定时起到（PGS）信号由0变为1的时间，一般值为100mS到2000mS之间。
电源的电源失效（Pwer Fail）时间为从PGS信号由1变成0的时间起到输出电压低于稳压范围的时间，一般值为1MS以上。
8．短路保护测试当电源的输出短路时，则电源应该限制其输出电流关闭其输出，以避免损坏。
短路保护测试是验证输出短路时（可能是配线连接错误，或使用电源的元件或零件故障短路所致），电源能否正确地反应。
9．过电流保护OCP测试过电流保护又叫限流保护。
当电源的输出电流超过额定时，电源应该限制输出电流或关闭其输出，以免负载电流过大而损坏。
若电源的内部保证需零件损坏造成较大的负载电流，使电源应该关闭或限制其输出，以避免损坏或发生危险。
过流保护测试是验证上述任何一种状况发生时，电源能否正确地反应。
10．过功率保护OPP测试当电源的输出功率（可为单一输出或多组输出）超过额定时，使电源应该限制其输出功率或关闭其输出，以免负载功率过大而损坏或发生危险。
若电源内部零件损坏而告成较大的负载功率时，则电源也应该关闭或限制输出，以避免损坏。
过功率保护测试是验证上述情况发生时，电源能否正确地反应。
本项测试通常包含两组或数组输出功率的功率限制保护，因此上述单一输出的保护测试（OVP OCP SHORT）稍具变化。
11．温度系数测试A．测试环境温度变化时输出对于整定值的漂移。
B．常温下调整输入电压为额定值，输出电压和输出电流均为额定值；在电源允许的工作温度范围内，以每10℃为阶梯升温，使被测样品的环境温度升高到其工作温度上限值T1，达到电源稳定工作状态后，观察输出电压；以每10℃为一阶梯降温，使被测样品的环境温度降低到其工作温度下限值T2，电源达到稳定工作状态后，观察输出电压。
12．杂音电压测试A．电话衡杂音电压额定输入电压，输出满载时，将输出端接入杂单计的输入的输入端，在被测电源额定输出功率范围内，调节受测设备的输出载，使衡重杂音电压达到最达。
电话衡重杂音电压：300～3400Hz≤2mVB．根据电源的试验说明，分频段测量，在其额定输出功率范围内，调节测试设备的输出负载，使宽频杂音电压达到最达值。
