公路铣刨机沥青输送部分装置的设计论文
公路沥青路面施工中铣刨摊铺施工技术的应用探析
公路沥青路面施工中铣刨摊铺施工技术的应用探析摘要：文章针对沥青路面铣刨摊铺施工工艺流程进行了分析，并以某公路工程为例，探析了铣刨摊铺施工技术在公路沥青路面施工中的应用，旨在为类似公路工程的施工人员提供一定的参考。
关键词：沥青路面；铣刨摊铺施工技术；应用一、前言随着公路使用年限的增加，沥青公路路面不可避免的会出现龟裂、泛油、推移、车辙以及坑槽等病害，影响路面质量和行车舒适度、安全度。
铣刨摊铺施工技术在公路沥青路面施工中的应用，能够有效的提高沥青路面的各项指标，延长公路工程的使用寿命。
因此，文章针对公路沥青路面施工中铣刨摊铺施工技术应用的研究具有非常重要的现实意义。
二、沥青路面铣刨摊铺施工工艺流程分析1在进行公路沥青路面铣刨摊铺施工之前，应该对各原材料、沥青混合料质量进行控制，只有通过检验并合格的材料才能够进入施工现场，并严格的按照相关标准进行材料的配比，通过试验最终确定生产配比，以此保证其能够满足生产需求。
2在进行沥青路面铣刨施工之前，应该做好开工报告申请，只有保证实验资料的完整性，并加强施工组织设计，做好交通管制，保证铣刨机、拌合场以及摊铺机等能够正常使用，才能够进行正式铣刨摊铺施工，以此保证施工能够安全、高效的进行。
3计量标定混合料拌合，混合料拌制施工包括热拌与冷拌两种，无论采用何种拌制方式，都应该保证沥青混合料配合比能够满足工程需求。
4在进行路面铣刨施工时，应该对公路实施半封闭施工，一半进行施工，另一半进行双向通车。
创建工作区，施工人员和施工设备必须在工作区内进行施工，以此保证施工安全。
5沥青路面铣刨摊铺施工必须严格按照施工工艺流程进行，先对上、中、下铣刨面层、基层进行清理、除尘，然后对基层的裂缝、坑槽等进行处理，喷洒粘层和头层，再进行路面的摊铺施工，当沥青混凝土养护满足相关标准后开放交通。
三、铣刨摊铺施工技术在公路沥青路面施工中的应用分析文章以某公路工程为例，该公路工程长度为2563.6m，宽度为6.5m，3cm粗粒式沥青砼+4cm中粒式沥青砼+2×18cm水稳碎石，铣刨厚度为7cm，该公路工程采用了铣刨摊铺施工技术，为了保证整体施工质量，应该注意以下施工技术要点：1铣刨施工要点。
浅谈公路沥青路面施工中的铣刨摊铺施工技术
浅谈公路沥青路面施工中的铣刨摊铺施工技术摘要：随着交通量的逐渐增多，从而使公路路面的承载力不断提高，但是，因为沥青路面有不同程度的病害出现，严重的影响到行车的安全以及舒适度，因而，在公路养护施工中对沥青路面坑槽处理技术、铣刨以及摊铺技术的应用和分析加强则显得更为重要。
关键词：公路；沥青路面；施工养护；铣刨摊铺1道路养护中沥青路面发生病害的不同因素与处理方式纵横向裂缝是公路沥青路面出现的主要问题，纵缝这种情况的出现与路面地基有关，是由于它的不均匀沉降引起的，在大多数情况下会发生在路面加工处和半挖半填处，而横缝则是因为温度变化引起的热胀冷缩与施工设计时对质量的处理不当，坑槽情况的发生是沥青混凝土质量的不合格与路面施工质量不过关引起的。
在处理深度与面积较小的裂缝、坑槽时，可以采用一些比较简单的方法，例如切割机切齐，人工刨坑，在路面的底面和四周涂洒质量合格的乳化沥青粘层油，再使用人工材料与细粒式热拌沥青进行混合对路面进行铺筑与摊平，在进行完以上的处理后还需要利用压路机进行碾压，第一次采用往返静压，第二次采用往返振压，最后进行反复静压，让路面变得密实。
压实工作完成后还要利用热沥青对四周进行封口，等到沥青冷却后在开放对这一路段道路的使用。
对于面积较大的表层磨损、坑槽、裂缝等病害现象，就需要利用铣刨机等机械，对病害路段进行铣刨处理与摊铺处理。
2铣刨摊铺技术在施工时的要点2.1施工前的准备。
在施工前要对病害点的范围、桩号进行确定，利用钻芯实验来确定需要铣刨的深度，并且根据病害的严重程度，确定施工工程量的大小，在以此去安排相关的施工人员、材料、机械等，对将要进行施工的路段进行进行交通管制，在封闭的状态下进行施工，对通行区进行隔离，在高速公路上设置标牌标志，为车辆的通行建立缓冲区，给施工提供一个相对封闭的环境，与施工路段相关的路口都需要安排人员进行交通的维护，施工人员需要穿戴具有反光功能的工作服才能够进入施工现场进行施工;2.2如何在施工路面进行铣刨施工。
公路铣刨机整机的设计(含全套CAD图纸)
公路铣刨机整机的设计（含全套CAD图纸）设计毕业任务书论文一、题目及专题:1、题目公路铣刨机整机的设计2、专题二、课题来源及选题依据课题来源于工厂。
选题依据: 沥青混凝土路面铣刨机是一种高效的沥青路面维修养护设备～其原理是利用滚动铣削的方法把沥青混凝土路面局部或全部破碎。
铣削下来的沥青碎料经再生处理后～可直接用于路面表层的重新铺筑。
主要用于公路、城市道路、机场、货场、停车场等沥青混凝土砼面层开挖翻新,沥青路面拥包、油浪、网纹、车辙等的清除,水泥路面的拉毛及面层错台铣平等。
随着市政道路和高等级公路建设突飞猛进～大规模的机械化养护时代已经到来。
三、本设计(论文或其他)应达到的要求:? 实现铣刨机的行走～驻停～铣刨和废料收集传送, ? 能够实现铣刨深度为0-300mm, ? 铣刨宽度为4000mm , ? 铣刨速度为0-5m/min～行走速度为0-84m/min; ? 熟练地掌握UG仿真。
四)接受学生:机械94 班姓名陈双成I五、开始及完成日期:自2012年11月12日至2013年5月25日六、设计(论文)指导(或顾问): 指导教师签名签名签名教研室主任学科组组长〔〕签名研究所所长系主任签名2012年11月12日摘要随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
路面冷铣刨机是一种高效的路面维修养护设备, 具有使用成本低、铣深范围广及不污染环境等优点。
主要用于大面积路面铣刨破碎、常见病害的铣平修整以及路面拉毛作业。
路面铣刨机的主要工作装置是铣刨转子，铣刨转子上均匀布置着按左右对称螺旋线排列的铣刀。
铣刨转子是以垂直进给和水平进给两种方式进行工作。
路面铣刨机以工作速度向前移动，铣刨转子旋转均匀分布于滚筒上并按螺旋线排列的铣刨刀，铣刨刀顺序接触路面，路面材料在铣刨转子刀具的冲击和挤压下破碎为颗粒状;同时呈螺旋状对称排列的刀具将铣下的废料向转子中央聚集，通过抛料板将废料抛到输送机上，并转移到指定位置和运输车辆上。
公路沥青路面施工中的铣刨摊铺施工技术研究
公路沥青路面施工中的铣刨摊铺施工技术研究发表时间：2018-01-05T15:14:19.090Z 来源：《防护工程》2017年第23期作者：杨彬[导读] 随着人们观念的不断更新，安全出行、舒适出行受到各界的广泛关注。
甘肃怀华建设工程有限公司甘肃庆阳 745000摘要：随着人们观念的不断更新，安全出行、舒适出行受到各界的广泛关注。
为了满足人们对公路的使用要求，需要不断优化公路沥青路面的质量，延长路面的使用寿命。
本文针对铣刨摊铺施工工艺及流程以及铣刨摊铺施工质量的控制要点进行分析与研究。
关键词：沥青路面；铣刨摊铺；施工技术随着国民经济水平的不断提高，汽车的数量逐年增加，交通堵塞的现象频繁发生，在一定程度上增加了公路的承载力，缩短了公路的使用时间。
随着铣刨技术的应用，能够提升公路沥青路面的质量，保证人们的行车安全。
一、概述铣刨施工在整个公路沥青路面施工中具有重要作用，主要是利用铣刨机铣除已经破损的旧路面结构层，便于再铺设新的路面结构层。
铣刨一般分为表层铣刨和多层铣刨，针对不同路面情况，采用不同的铣刨施工方式。
实行铣刨施工能够改善沥青路面的承载力，增加公路沥青路面的使用时间，提升广大人民群众的行车质量。
开始铣刨工作前，需要做好前期的准备工作，比如，封闭交通、施工放样等，并保证现场有一名经验丰富的工程师全程参与铣刨施工，同时密切关注施工现场的气候条件，确保现场气温不低于100度，此外，严禁雨中施工，定期对铣刨机进行维护。
二、铣刨摊铺施工工艺及流程1.在正式开展沥青路面铣刨摊铺作业前，有关工作人员需要严格检验沥青混合料、原材料以及运料汽车，同时所有进场的混合料都必须经过专业技术人员检查，按照国家标准进行配合比，然后进行重复试验（普遍使用抽样检测法）和验证，最终确定原料的生产配比。
2.开工申请报告是开展沥青路面施工工作前必须要向政府部门提交的文件，它对工程项目能否顺利开工有重要的影响，其报告内容包括①材料的试验资料；②质检人员、测量人员以及其他施工人员；③运输汽车、摊铺机、铣刨机等机械设备能否正常运行；④施工现场的质量保证体系等。

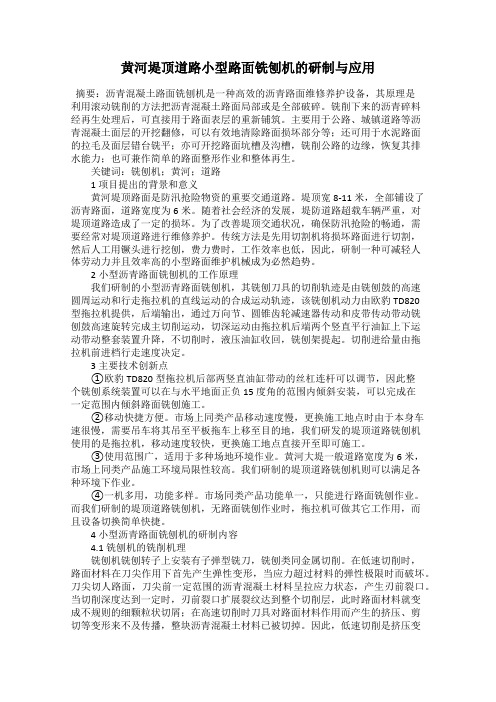

黄河堤顶道路小型路面铣刨机的研制与应用
黄河堤顶道路小型路面铣刨机的研制与应用摘要：沥青混凝土路面铣刨机是一种高效的沥青路面维修养护设备，其原理是利用滚动铣削的方法把沥青混凝土路面局部或是全部破碎。
铣削下来的沥青碎料经再生处理后，可直接用于路面表层的重新铺筑。
主要用于公路、城镇道路等沥青混凝土面层的开挖翻修，可以有效地清除路面损坏部分等；还可用于水泥路面的拉毛及面层错台铣平；亦可开挖路面坑槽及沟槽，铣削公路的边缘，恢复其排水能力；也可兼作简单的路面整形作业和整体再生。
关键词：铣刨机；黄河；道路1 项目提出的背景和意义黄河堤顶路面是防汛抢险物资的重要交通道路。
堤顶宽8-11米，全部铺设了沥青路面，道路宽度为6米。
随着社会经济的发展，堤防道路超载车辆严重，对堤顶道路造成了一定的损坏。
为了改善堤顶交通状况，确保防汛抢险的畅通，需要经常对堤顶道路进行维修养护。
传统方法是先用切割机将损坏路面进行切割，然后人工用镢头进行挖刨，费力费时，工作效率也低，因此，研制一种可减轻人体劳动力并且效率高的小型路面维护机械成为必然趋势。
2小型沥青路面铣刨机的工作原理我们研制的小型沥青路面铣刨机，其铣刨刀具的切削轨迹是由铣刨鼓的高速圆周运动和行走拖拉机的直线运动的合成运动轨迹，该铣刨机动力由欧豹TD820型拖拉机提供，后端输出，通过万向节、圆锥齿轮减速器传动和皮带传动带动铣刨鼓高速旋转完成主切削运动，切深运动由拖拉机后端两个竖直平行油缸上下运动带动整套装置升降，不切削时，液压油缸收回，铣刨架提起。
切削进给量由拖拉机前进档行走速度决定。
3 主要技术创新点①欧豹TD820型拖拉机后部两竖直油缸带动的丝杠连杆可以调节，因此整个铣刨系统装置可以在与水平地面正负15度角的范围内倾斜安装，可以完成在一定范围内倾斜路面铣刨施工。
②移动快捷方便。
市场上同类产品移动速度慢，更换施工地点时由于本身车速很慢，需要吊车将其吊至平板拖车上移至目的地，我们研发的堤顶道路铣刨机使用的是拖拉机，移动速度较快，更换施工地点直接开至即可施工。

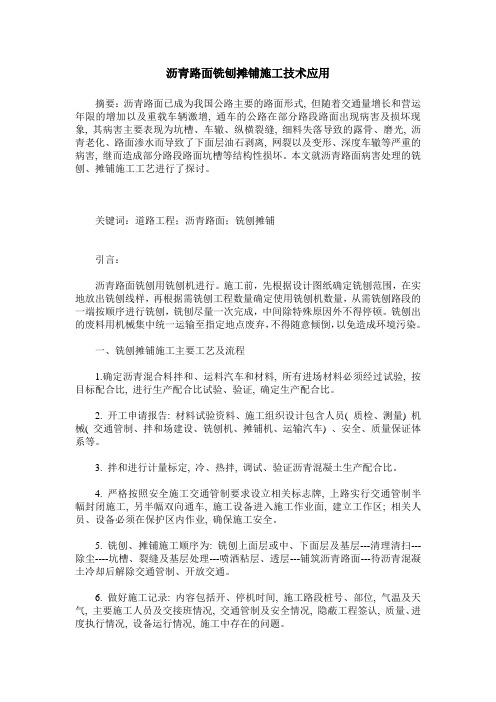

沥青路面铣刨摊铺施工技术应用
沥青路面铣刨摊铺施工技术应用摘要：沥青路面已成为我国公路主要的路面形式, 但随着交通量增长和营运年限的增加以及重载车辆激增, 通车的公路在部分路段路面出现病害及损坏现象, 其病害主要表现为坑槽、车辙、纵横裂缝, 细料失落导致的露骨、磨光, 沥青老化、路面渗水而导致了下面层油石剥离, 网裂以及变形、深度车辙等严重的病害, 继而造成部分路段路面坑槽等结构性损坏。
本文就沥青路面病害处理的铣刨、摊铺施工工艺进行了探讨。
关键词：道路工程；沥青路面；铣刨摊铺引言：沥青路面铣刨用铣刨机进行。
施工前，先根据设计图纸确定铣刨范围，在实地放出铣刨线样，再根据需铣刨工程数量确定使用铣刨机数量，从需铣刨路段的一端按顺序进行铣刨，铣刨尽量一次完成，中间除特殊原因外不得停顿。
铣刨出的废料用机械集中统一运输至指定地点废弃，不得随意倾倒，以免造成环境污染。
一、铣刨摊铺施工主要工艺及流程1.确定沥青混合料拌和、运料汽车和材料, 所有进场材料必须经过试验, 按目标配合比, 进行生产配合比试验、验证, 确定生产配合比。
2. 开工申请报告: 材料试验资料、施工组织设计包含人员( 质检、测量) 机械( 交通管制、拌和场建设、铣刨机、摊铺机、运输汽车) 、安全、质量保证体系等。
3. 拌和进行计量标定, 冷、热拌, 调试、验证沥青混凝土生产配合比。
4. 严格按照安全施工交通管制要求设立相关标志牌, 上路实行交通管制半幅封闭施工, 另半幅双向通车, 施工设备进入施工作业面, 建立工作区; 相关人员、设备必须在保护区内作业, 确保施工安全。
5. 铣刨、摊铺施工顺序为: 铣刨上面层或中、下面层及基层---清理清扫---除尘----坑槽、裂缝及基层处理---喷洒粘层、透层---铺筑沥青路面---待沥青混凝土冷却后解除交通管制、开放交通。
6. 做好施工记录: 内容包括开、停机时间, 施工路段桩号、部位, 气温及天气, 主要施工人员及交接班情况, 交通管制及安全情况, 隐蔽工程签认, 质量、进度执行情况, 设备运行情况, 施工中存在的问题。
探讨公路路面工程的冷铣刨机技术
探讨公路路面工程的冷铣刨机技术1 概述近年来，随着各种公路质量问题的不断出现，我国十分重视公路的养护和改造工作。
因此，我国公路已经进入大修期。
同时，对公路进行养护和修缮的任务量也日益艰巨。
通常会使用铣刨机对出现问题的路面进行处理。
冷铣刨机在清除路面的表层龟裂和车辙等问题上的应用十分广泛，其中路面及路基的大面积分离性操作也需要冷铣刨机来完成。
掌握路面冷铣刨机的具体施工技术，提高冷铣刨机的施工作业效能，可以有效地降低成本。
2 施工前的准备工作2.1 检查机械在路面冷铣刨机进行施工之前，应对其进行全方面的检查。
如果发现问题，应立即进行调试，以保证路面冷铣刨机的正常使用，其中对供水系统和路面冷铣刨机的铣刨平面检查最为关键。
同时，也应对水车、吹风机、空压机等进行认真的检查。
此外，应注意对铣刨机的油质进行检测，须确保各油位处于正常位置，以保证机械的正常运转。
2.2 技术准备对于铣刨施工前的技术工作，一方面应先测量公路路面的横断面，在全面了解公路路面的车辙情况之后，再确定铣刨方案；另一方面要做好横坡计算和铣刨施工工作。
此外，在施工路段封闭以后，须彻底检查松散、裂缝及车辙等实际路况。
在经建设和监理单位认可后，方能确定具体的施工方案进行施工。
3 路面冷铣刨机的主要施工技术3.1 路面冷铣刨机对混凝土路面的主要施工技术3.1.1 拉毛技术。
当前很多公路由于受到使用时间长、保养工作不到位以及交通压力比较大等因素的影响，致使很多路段产生了公路路面表层剥落或者抗摩擦功能下降的问题，需要立即进行改造。
在市场经济体制的要求下，国家通常采用拉毛技术对其进行改造。
通过铣刨机在水泥混凝土路面的表面进行快速铣刨施工，可以使公路路面的表层生成麻花状，进而起到改善混凝土路面抗车辙的功能，铣刨深度在0.5～1cm之间。
路面冷铣刨机在现场进行拉毛施工时具体需要注意以下三点：（1）保持深度适中。
随着冷铣刨机的持续工作，会逐渐增加铣刨机刀头的磨损程度，进而导致路面冷铣刨机的实际铣刨深度逐渐变浅。
铣刨摊铺施工技术在公路沥青路面施工中的应用研究
铣刨摊铺施工技术在公路沥青路面施工中的|应用研究发布时间：2021-06-22T10:00:38.847Z 来源：《基层建设》2021年第8期作者：魏思宝[导读] 摘要：针对需要修补的公路，铣刨摊铺技术应用十分常见。
上海中楠水电配套工程有限公司摘要：针对需要修补的公路，铣刨摊铺技术应用十分常见。
通过将其应用在公路沥青路面中，能够有效解决各类路面问题，提升车辆行驶安全性、舒适性。
近年来，交通事业发展，运输量增加显著，但是由于长期使用，公路将会出现车辙、裂纹等现象。
针对这一情况，应借助铣刨摊铺技术，实现对公路的有效修补，提高行车安全。
本文以公路沥青路面为例，通过分析铣刨摊铺技术的实际应用，提高公路质量，以供参考。
关键词：铣刨摊铺技术；沥青路面；高速公路引言：高承载力是沥青路面的突出优势，并且具有较为良好的耐久性，常用于高速公路中。
但是在长期使用的情况下，受到路面细料摩擦影响，将会导致漏骨问题出现，对高速公路使用十分不利。
因此，要求相关单位应提高对铣刨摊铺技术的重视度，将其有效落实到沥青路面修补中，落实施工细节管控，确保公路修补质量，提高高速公路使用寿命。
1.案例工程幸新路道路提档升级工程共包括东、西2段。
其中，西段工程总长度、宽度分别为472m、4.5~5m，东段工程总长度、宽度分别为1430.481m、6.6~7m。
整个道路沿线主要包括民宅、企业以及农田。
近年来，政府高度重视惠南镇开发工作，幸新路地区交通运输量也随之增加。
在多年运营的过程中，路面出现严重裂纹、沉陷情况。
因此，要求相关部门应做好道路提档升级工作，保障区域外部形象，提高居民出行安全。
图 1 施工工序图2.铣刨摊铺施工技术应用2.1施工准备在所有设备、材料以及人员进场后，施工单位应明确施工现场范围，以设计图纸作为参考，调查既有道路情况，获取资料。
在施工前，应详细收集施工现场外部环境资料，包括工程、水文地质等，检查路基设计情况，根据工程实际情况，了解以往该区域施工经验，予以借鉴，确保后续施工有效开展。
2m路面铣刨机总体结构设计方案研究
2m路面铣刨机总体结构设计方案研究路面铣刨机作为公路及城市道路养护的专用设备，根据目前的我国公路发展的统计情况来看，未来公路养护对路面铣刨机的需求将会逐年增加。
文章详尽地分析了路面冷铣刨机的总体结构，并对路面冷铣刨机的总体结构进行了设计，为进一步研究路面冷铣刨机结构设计提供参考。
标签：铣刨机；工作原理；总体设计；主要参数引言路面铣刨机是一种高效的沥青路面维修养护设备，其原理是利用滚动铣刨的方法把混凝土路面局部或全部破碎，铣刨下来的沥青碎料经再生处理后，可直接用于路面表层的重新铺筑。
主要用于公路、城镇道路、机场、货场、停车厂等沥青混凝土土地面层的开挖、翻修，可以高效地清除道路痈包、油浪、网纹、车辙等，还可用于水泥路面的拉毛及面层错台铣平；亦可开挖路面坑槽及沟槽，铣削公路的边缘，恢复其排水能力；也可兼作简单的路面整形作业和整体再生。
1 国内外发展情况1.1 国外发展情况国外路面铣刨机起源于二十世纪五十年代初，经过五十年的发展，积累了丰富的研制应用经验。
随着现代机、电、液一体化技术的成功应用，其技术参数、整机性能、外观形象等得到突破性进展，形成了以德国维特根公司产品为代表的欧洲风格和以美国卡特彼勒公司、RoadTech公司、CIM公司产品为代表的北美风格。
它们的工作原理相同，发动机的装机容量基本相当；区别在于欧洲的铣刨机采用四履带行走方式，外形结构紧凑、精巧，更多的采用电子控制技术，特别是目前的数字电子网络控制技术。
而北美的铣刨机均采用三履带行走方式，造型粗犷，更加坚固。
其产品已形成系列化，生产效率一般为150m2/h-2000m2/h，铣刨宽度为0.3m～4.2m。
最大铣刨深度可达350mm。
1.2 国内发展情况国内沥青路面铣刨机的发展起步于二十世纪八十年代，1985年交通部将“沥青路面旧料再生设备的研究”列为重点科研项目。
随后，湖北襄樊公路机械厂以铁牛55型拖拉机为底盘，研制了一种简易的1m铣刨机。
公路沥青路面施工中的铣刨摊铺施工技术
公路沥青路面施工中的铣刨摊铺施工技术摘要：随着我国城镇化的发展，高速公路上的汽车也越来越多。
在这种条件下，道路会受到很大的影响。
现阶段，沥青路面在我国公路中所占比例很大，其优点在于可以在一定程度上避免路面产生细缝，改变道路凹陷趋势，可以有效地解决公路相关质量问题，但同时也对相关的施工和维护技术提出了更高的要求。
关键词：公路工程；沥青路面；铣刨摊铺施工1工程概况某公路工程全长168.57km，在设计时规定车速100km/h，其中某段路段为137.5km，25.5m路面宽度，结构为细粒式沥青混凝土3cm+中粒式沥青混凝土4cm+厚水稳碎石基层36cm，设计时为双向四车道，在长期通车后，该段公路出现了不均匀沉降现象，在涵背、软基等局部路段，导致跳车、积水等病害。
因此，有关部门决定采用7cm深的铣刨法对塌陷段进行重新铺设。
2铣刨摊铺施工准备工作2.1原材料在工程中，选择了具有如表1所示性能的PG82改性沥青，它可以有效地满足施工技术要求和行业施工技术规范。
表1 沥青性能参数情况通过马歇尔实验，对沥青混合料的配合比进行了测定。
集料以由碎石加工制成的3mm机制砂为主，填料采用外购矿粉，水泥采用P.C32.5水泥，热料、水泥、矿粉的配合比为40∶2.5∶1.5。
2.2拌合沥青混合料在进行沥青路面铣刨摊铺施工的时候，拌合站的生产质量和能力对路面施工质量和进度有很大的影响。
为了确保施工质量，一定要对沥青混合料的质量进行合理的控制。
本工程采用间歇式拌合机，保证6个冷料仓，提高沥青混合料温度至设计温度，并控制在185℃以下，防止沥青混合料中产生气泡。
在工程中，必须将沥青混合料的拌合时间维持在50s以上，其中湿拌最少45s，干拌最少5s，并确保沥青混合料对矿料颗粒的充分包裹。
2.3运输沥青混合料沥青混合料的含水量、拌合度等都会对其输送过程产生影响。
工程在运输沥青混凝料时，使用大载重自卸汽车，为避免粗、细集料间的离析，应分三次完成上料，即上料首先从车厢前部进行，其次是车厢后部，最后是车厢中部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要随着公路建设的突飞猛进，大规模的机械养护时代就随之到来了。
公路铣刨机是路面养护和再生设备的机种之一，现在正越来越引起道路养护专家,施工单位的关注。
铣刨机现在被广泛应用于公路,城市道路的养护，公路铣刨机是一种高效的沥青或混凝土路面维修养护机械。
铣刨机的原理是利用滚动铣削的方法把路面局部全部破坏。
为了减轻疲铣刨机的劳强度，机器设有回收装置，是铣削的物料直接输送到运载卡车上。
皮带传动机构作为铣刨机最总要的一部分，它的主要作用是将铣刨的碎料传递出去，其结构的设计直接影响着铣刨机的性能。
为了提高铣刨机的使用性能和工作可靠性,保证铣刨机具有较高的生产率和作业质量,使铣刨机具备良好的经济效益,推动铣刨机性能的全面提升。
本文对4.3米铣刨机的输送机构进行了分析研究与设计。
本说明书与图纸配套使用。
关键词：铣刨机; 输料装置; 沥青AbstractWith the rapid construction of high-grade highways and municipal roads, large-scale mechanized conservation era has arrived. As a conservation and renewable road equipment, one of the major aircraft machine is the milling work of asphalt road plane milling machine conservation experts and construction units concerned.Milling machines are widely used in highway and urban road maintenance，and it is one kind of highly effective asphalt coagulation earthen road pavement service machine.It iprinciple is broken the road surface partially or completely with the trundle milling the method,In order to reduce the Iabor intensity ,The machine has the recycling installment.Causes the milling to transport directly from the millng rotor to delicers on the truck.It is a major function to transmit debirs of milling by the belt drive mechanism which is most important part of miling machines.In order to increase the operation Performance and reliability of milling machine , ensure the milling machine with higher productivity , operation quality and economic benefit ,increase the Performance of milling machine , the moving system of 2- meter milling machine have been discussed and designed in this paper.Supporting the use of these instructions with drawings.Keywords: milling planer; transporting machine; belt目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1路面铣刨机及其发展概况 (1)1.1.1 路面铣刨机的分类 (1)1.1.2 路面铣刨机的应用特点 (2)1.1.3 路面铣刨机的主要结构及工作原理 (3)1.1.4 国内外路面铣刨机发展概况 (3)1.2路面铣刨机设计的指导思想 (4)1.3路面铣刨机设计的设计原则 (4)2 沥青输送装置的总体设计 (5)2.1输送机构的功能 (5)2.2输送机构总体设计的设计标准 (5)2.3输送机构的工作原理 (6)2.4输送机构总体设计主要需完成一下几项工作 (7)3 输送机构的组成及功能分析 (9)3.1输料系统的主要功能部件 (9)3.1.1 输送带 (9)3.1.2 支撑托辊 (9)3.1.3 张紧装置 (10)3.1.4 驱动装置 (10)3.1.5 集料系统的设计 (11)3.1.6 改向装置 (12)3.1.7 装料装置 (12)3.1.8 卸料装置 (12)3.1.9 清扫装置 (12)3.1.10 防跑偏装置 (12)3.1.11 机架结构 (13)3.1.12 工字钢钢架的皮带传动机构有限元结果 (15)3.2带式输送机的设计流程 (16)3.2.1 原始数据及工作条件的确定 (16)3.2.2 带式输送机的设计计算 (16)3.2.3 部件选型 (17)3.2.4 撰写工程数据表 (17)4 带式输送机的设计计算理论和方法 (18)4.1带式输送机的基本功能参数 (18)4.1.1 输送带最大的物料横截面积 (18)4.1.2 最大输送能力Q（t/h）的计算 (18)4.1.3 输送带宽度校核 (19)4.2圆周驱动力与驱动圆周驱动力计算 (19)4.2.1 主要阻力F (19)H4.2.2 C的取值 (20)4.2.3 主要特种阻力F (20)1s4.2.4 倾斜阻力F (21)st4.3驱动功率的计算 (22)4.4输送带张力 (22)4.4.1 带式输送机的布置形式 (22)4.4.2 输送带张紧力计算的一般流程 (22)5 输送机构的选型方法与分析 (25)5.1托辊的选型 (25)5.1.1 托辊的选型方法 (25)5.2输送带的选型计算 (27)5.3滚筒的选型 (28)5.4拉紧装置的选型 (31)5.5支架类装置的选型 (32)6 结论与展望 (35)6.1结论 (35)6.2不足之处及未来展望 (35)致谢 (36)参考文献 (37)附录主要符号及意义 (37)1 绪论1.1 路面铣刨机及其发展概况公路刨机是一种效率很高的沥青路面维修养护的设备，它的原理是利用滚动铣削的方法把沥青混凝土路面局部或全部破坏。
铣削下来的沥青碎料经再生处理后，可直接用于路面表层重新铺建。
它主要用于城市道路、公路、停车货场的沥青混凝土砼面层挖掘和翻修公路油浪、网纹、车辙等的清理；公路路面面层错台铣平。
随着公路建设的突飞猛进，大规模的机械化养护时代就之到来了。
路面铣刨机是面养护和再生设备的主要机种之一，他现在起道路养护专家和施工单位的关注。
我国基础部门对路面铣刨机成套设备的需求将会越来越迫切，需求量在未来来越多的。
1.1.1 路面铣刨机的分类按照铣刨机的铣刨宽度可分为大,中,小三种类型的铣刨机，0.4~1.2米的是小型；1.1~2.0米的是中型，2米以上的是大型铣刨机。
对于铣刨宽度小于等于1米的小型铣刨机是以机械传动为主，机械式工作比较可靠、维修起来、传动效率比较高、制造成本相对低，但其结构复杂、操作不是很轻便、作业效率比较低、牵引力比较小，适用于小面积路面维修、铣刨小型的沟槽等，铣刨机一般不带沥青回收装置。
铣刨宽度在1米2以上的中大型铣刨机一般采用液压传动，液压式结构比较紧凑、操作比较轻便、机动比较灵活、牵引力比较较大，但制造成本比较高、维修比较难，适用于切削较深的中大规模路面的养护。
中国现在还停留在生产小型公路铣刨机，且以0.5米和1.0米两种规格比较多，大中型铣刨机现在还是寥寥无几的。
按铣刨型式不同，可分为热铣和冷铣。
热铣由于增加了加热装置而使结构比较复杂，一般用于路面的再生作业。
冷铣由于适用范围比较广，目前占据主导地位。
冷铣式配置功率比较大，刀具磨损比较快，切削料粒度比较均匀，可设置洒水装置喷水，它使用广泛，产品已成系列；按铣刨机按行走方式不同，可分为轮式和履带式。
轮式机动性比较好、转场比较方便，特别适合于中小型路面的作业。
履带式多为铣削宽度2000mm以上的大型铣刨机，有旧材料回收的装置，适用于大面积路面的再生工程；按铣刨鼓旋转方向与行走方向不同，可分为逆铣和顺铣；按有无废料回收输送机，可分为输送式和无输送式铣刨机；按铣刨鼓安装方式不同，可分为固定式和移动式铣刨机。
图1.1 长沙湘江一桥施工图1.2 2m履带式铣刨机图1.3 铣刨机的结构1.1.2 路面铣刨机的应用特点1.采用铣刨机来处理公路，可以很速度的处理公路路面病害，使公路的路面平整；2. 道路翻修采用铣削的方法可以与原路面的水平相对一致。
铣削可以将坏的路面处理了，由新沥青填补修补的空间，经压实后可以和原路面一样高，这可以防止立交桥路面的载荷对桥体产生冲击载荷。
3. 保证新旧公路路面沥青的很好结合，提高寿命。
采用铣削方法可以使边侧及底部整齐、深度比较均匀，从而使翻修后新公路路面的使用寿命有很大的提高；4. 有利于旧路面沥青的再生与利用。
由于他可以控制切削深度，铣削的沥青不仅干净且规则，可以不用破坏加工就可以再生利用，大大降低了施工成本，也是很环保的1.1.3 路面铣刨机的主要结构及工作原理一般铣刨机由发动机及行星减速器、行走机构、铣刨部分、输料装置等组成。
图1.4 铣刨机的总体结构1.动力系统2.升降系统3.传动系统4.洒水系统5.行走系统6.液压系统7.铣刨系统8.转向系统9.集料系统10.车架系统11.覆盖件系统12.电气系统1.1.4 国内外路面铣刨机发展概况1)路面铣刨机的发展水平和趋势作为实现公路路面铣刨的设备,国外的铣刨机经历了由热铣到冷铣,由无集料到现在的有自动集装置的发展过程。
首台铣刨机出现在1971年的德国,这机器是由维特根(wirtgen)公司开发的装有红外预加热系统的小型铣刨机,铣刨机的出现开创了道路养护施工的新纪元.一直到20世纪70年代期,整个欧洲己有一百多台这样的铣刨机在服役.十年后维特根公司又开发了带直接收集旧料装置的小型冷铣刨机。
国外路面铣刨机在发展和工程应用上早已有一段历史,以维特根公司为代表，oadTech 公司、卡特彼勒公司产品也很好。
刨机工作原理，使用工艺基本相同,装机功率相当。
