3G室内分布系统分场景典型方案研究
面向3G的多系统光纤室内分布解决方案(移动)11.21
面向3G的多系统光纤室内分布解决方案北京东方信联科技有限公司2005一. 现有室内分布系统的不足当前，各运营商针对现有的移动通信网络，已经建设了很多的2G 室内覆盖系统，以保证网络的充分覆盖。
但现有的各种室内分布系统组网不够灵活，各有优缺点，很难在覆盖与造价上找到最合适的交汇点，也就是说性价比很难满足要求。
尤其对于当前最常用的同轴系统，其：z 占用大量的楼宇走线资源，影响楼宇装潢及投资费用；z 对较大室内覆盖面积，室内分布系统成本较高；z 不能进行网管监控，不利于后期管理维护；z 不利于网络覆盖面积扩展；z 损耗大，各天线输出功率不匹配；z 结构复杂，安装受电缆线限制较多，对建筑物具有较大的破坏性，施工速度慢； z 设计复杂，配置繁琐，不易于优化；z 针对2/3G 多系统兼容困难，设计复杂，施工量大；z 对3G 系统，高频率产生高损耗，因此各天线口输出功率更低并且上行噪声系数更大 等缺点是显而易见的。
二. 系统概述光纤/五类线室内分布系统是东方信联从99年开始开发和研究的先进室内分布系统，它吸取国外厂家的技术和经验，研发出技术先进、可靠，且性价比高的室内分布系统。
光纤/五类线室内分布系统分为基本型与扩展型两种产品。
基本型产品拓扑结构如右图： 它由主单元与远端天线单元组成，主单元与远端天线单元之间通过双绞线连接。
1个主单元最多可外接8个远端天线单元。
每个远端天线单元外接天线数目视实际覆盖与设计要求而定。
基本型设备受限于双绞线传输距离，适用于中小型场所的覆盖，诸如会议中心、体育场馆、停车库、机场、大学、公司、医院、旅馆、无线办公室、无线PBX 、无线中心等等。
扩展型产品拓扑结构如右图： 它由主单元、扩展单元与远端天线单元组成，主单元与扩展单元 之间通过单/多模光纤连接，扩展单元与远端天线单元之间通过双绞线连接。
1个主单元最多可外接4个扩展单元，每个扩展单元最多可外接8个远端天线单元，这样1个主单元最多可外接32个远端天线单元。
3G室内覆盖工程设计中分区及切换技术的应用
3G室内覆盖工程设计中分区及切换技术的应用Application of Zoning and Switching Technology in 3G IndoorCoverage Engineering Design以WCDMA为例讨论了3G室内覆盖系统的组网方式、分区和切换设计的具体方法，重点给出了室内覆盖系统的分区策略、同频异频的选择和切换区的设置方案，并给出了工程设计的实例。
An example of the network mode and specific method of zoning and switching design in 3G indoor coverage system using WCDMA is discussed. It mainly provided the zoning strategy of indoor coverage system, selection between co-frequency and pilot frequency and the design scheme for switching zones and put forward the pratical instances of engineering design.indoor coverage zoning switching（1.吉林大学通信工程学院，吉林 长春 130012；2.长春电信工程设计院，吉林 长春 130012）（1.College of Communication Engineering, Jilin University, Changchun 130012, China;2.Changchun Telecom Engineering Design Institute, Changchun 130012, China）中图分类号：TN92 文献标识码：A 文章编号：1006-1010(2013)-02-0056-06【摘 要】【关键词】室内覆盖 分区 切换王利群1，谢菲1，孙祾2WANG Li-qun 1, XIE Fei 1, SUN Ling 2收稿日期：2012-09-27责任编辑：陈雍君 chenyongjun@[Abstract][Key words]1 概述3G的主要特点在于宽带高速数据与多媒体业务，而这类业务的潜在市场将在市中心、商业区、写字楼、机场、宾馆等密集的城区。
3G时代联通室分规划设计探讨
Security Level:3G时代联通室分规划设计探讨华为技术服务有限公司HUAWEI TECHNOLOGIES CO., LTD.Huawei Confidential目 录国内3G室分建设 国内3G室分建设 3G 华为3G室分建设建议 华为3G室分建设建议 3G 华为3G室分建设成功案例 华为3G室分建设成功案例 3G国内3G室分建设 国内3G室分建设 3G中国联通：加强3G室内网络覆盖 重点发展3G 3G业务 中国联通：加强3G室内网络覆盖 重点发展3G业务 3G 目前，中国联通3G商用已扩大到339个城市，县级覆盖比例达到 95%。
截至今年9月底，联通3G用户统计已突破1000万，已建成全 球规模最大的WCDMA网络。
在中国联通3G正式商用一周年活动上，董事长常小兵提出中国联 通在稳固3G网络建设的同时，下一步将加快3G室内网络覆盖，加 强3G业务发展。
中国移动的2个百分百策略 中国移动的2城市室内覆盖计划 室内覆盖 TD/2G =100% 业务热点 TD/2G =100%120% 100% 80% 60% 40% 20% 0% 2009年 2009 年 8 月 年底目标中国电信：加大室分建设力度 中国电信：100％ 100％ 48％ 48％加大重点区域的室内覆盖系统建设力度 注重提高室内分布系统的质量和利用率建设精品的室内网络是发展3G高价值用户、 建设精品的室内网络是发展3G高价值用户、提升品牌的重要举措 3G高价值用户HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential联通830网络评测 联通830网络评测 830中国联通2010年830移动网络评测 中国联通2010年830移动网络评测 2010 2010年10月21日－22日，中国联通发布了《2010 年移动网络第三方测试结果通报》。
此次网络性能评 测沿用与2009年相同的“第三方测试”模式，但测试 项目及达标标准均较2009年更加严格、更加全面。
中国移动室内分布系统分场景覆盖方案
构建室内分布系统
方案描述：采用室内分布系统，过在每层住户家门口
车库出入口切换区
1F室内外出入口切换区
电梯厅潜在切换区
1. 2. 3.
切换区规划总体原则 切换尽量规划在业务量少的区域，并且切换区域尽量小； 切换区尽量避免在小区外道路等用户频繁移动的地方； 住宅小区内规划多个小区覆盖时，切换区域尽量充分利用绿化带和建筑物隔离，但应避免利用商务楼宇等用户 多的建筑进行分割；
无源同频解决方案 无源异频解决方案 基站+有源室内分布系统
多频多模大功率光纤分布系统
多频多模小功率光纤分布系统
远端机 楼层，小功率直放站加一个四口 光分器可覆盖约1000平米的楼面
POI合路方式
一个近端机可带8个E/O模块，一个E/O模块内 置4个E/O，可出4路光纤（收发分开，共8根光 纤），一路光纤可接四个远端机，总共可带 128个远端，可覆盖32层，1000平米的楼面
地方安装，破绿化带安装施工又困难，且高 层覆盖效果往往不好。
小高层小区覆盖方 案（1）
灯杆型美化 天线
室外定向板状天线朝下覆盖
方案描述：天线安装在楼顶朝下覆盖 适用场景：需覆盖高、中、低层时； 方案特点：安装方便，高层覆盖良好，利于
解决高层干扰问题；
小高层小区覆盖方 案（2）
探照灯美化 天线
方案不足：外泄信号容易对路面造成影响。
宏网对室分的干扰控制
1
室分对宏网的干扰控制

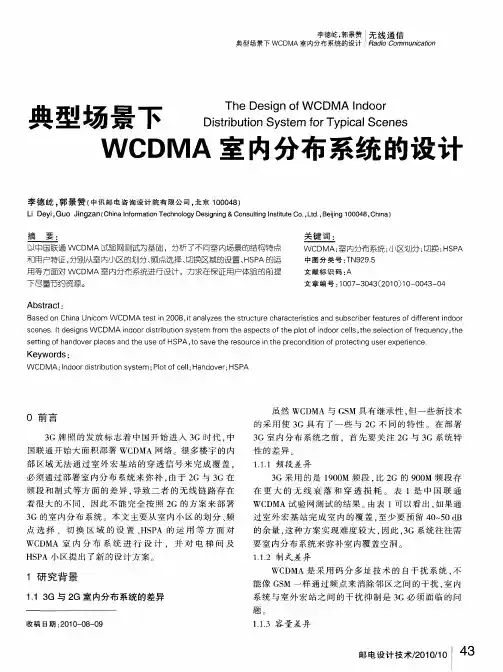

典型场景下WCDMA室内分布系统的设计
Ｋｅｙ ｗｏｒ ｄｓ：
Ｗ ＣＤＭ Ａ；ｎ ｏ ｒ ｉｔ ｉ ｕ ｉ ｎ ｓ ｓ ｅ ； ｏ ｆ ｅ ｌ Ｈ ｎ ｏ ｅ ； Ｉ ｄ ｏ ｓ ｒ ｔ ｙ ｔ ｍ Ｐｌｔ ｌ ａ ｄ ｖ ｒ ＨＳＰ ｄ ｂ ｏ ｏ ｃ ； Ａ
０ 前 言
３ Ｇ牌 照 的发放 标 志 着 中 国开 始进 入 ３ Ｇ时代 ， 中 国联通 开始 大 面积部 署 ＷＣ ＭＡ网络 。很 多楼 宇 的 内 Ｄ
Ｔｈ ｓｇ ｆ ＣＤＭＡ ｄ ｏ ｅ Ｄｅ ｉ ｎ ｏ Ｗ Ｉ ｏ ｒ ｎ
摘 要 ： 以中国联通 ＷＣＤ ＭＡ试验 网测试 为基础 ，分析了不 同室 内场景的结构 特点 和用户特征 ， 分别从室内小区的划分 、 频点选择 、 切换区域 的设 置、 Ｐ ＨＳ Ａ的运
用等方面对 ＷＣＤ ＭＡ室 内分布 系统 进行设计 ，力求在保证 用户体验 的前提
着 很 大 的 不 同 ， 因 此 不 能 完 全 按 照 ２ 的 方 案 来 部 署 Ｇ
１１１频段 差 异 ． ． ３ Ｇ采 用 的是 １０ Ｍ 频 段 ， ２ 的 ９ ０ 频 段 存 ９０ 比 Ｇ ０Ｍ
在 更 大 的无 线 衰 落 和 穿 透 损 耗 。 表 １是 中 国 联 通
ＷＣ ＭＡ 试 验 网测 试 的 结 果 。 表 １ 以 看 出 ， 果 通 Ｄ 由 可 如
Ｂ ｓ ｄ ｏ ｉ ａ Ｕｎｃ ｍ ＣＤＭＡ ｅ ｔｉ ０ ８． ｎ ｌｚ ｓ ｔ ｅ ｓ ｒ ｃ ｕ ｅ ｃ ａ ａ ｔ ｒ ｔ ｓａ ｄ ｓ ｂ ｃ ｉｅ ａ ｕ ｅ ｆ ｉ ｅ ｅ ｔｉ ｄ ｏ ａ ｅ ｎ Ｃｈｎ ｉ ｏ Ｗ ｔ ｓ ｎ ２ ０ ｉ ａ ａｙ ｅ ｈ ｔｕ ｔ ｒ ｈ ｒ ｃ ｅ ｉ ｉ ｎ ｕ ｓ ｒ ｒ ｅ ｔ ｒ ｓ ｏ ｆ ｒ ｎ ｏ ｒ ｔ ｓｃ ｂ ｆ ｄ ｆ ｎ ｓ ｅ ｅ Ｉ ｄ ｓｇ ｓＷ ＣＤＭ Ａ ｄ ｏ ｉｔ ｉ ｕ ｉ ｎ ｓ ｓ ｅ ｆＯｍ ｈ ｓ ｅ ｔ ｆ ｈ ｌｔｏ ｄ ｏ ｅ ｌ ， ｈ ｅｅ ｔｏ ｆｆｅ ｕ ｎ ｙ， ｈ ｃ ｎ ｓ ｔ ｅ ｉｎ ｉ ｏ ｒ ｓ ｒ ｔ ｙ ｔ ｍ ｒ ｎ ｄ ｂ ｏ ｔ ｅ ａ ｐ ｃ ｓ ｏ ｅ ｐｏ ｆｉ ｏ ｒｃ ｌ ｔ ｅ ｓ ｌｃ ｉ ｎ ｏ ｒ ｑ ｅ ｃ ｔ ｅ ｔ ｎ ｓ ｓ ｔｉｇ ｏ ａ ｄ ｖ ｒ ｌｃ ｓａ ｄ ｔ ｅ ｕ ｅ ｏ ｅ ｔｎ ｆｈ ｎ ｏ ｅ ａ ｅ ｎ ｈ ｓ ｆＨＳＰ ，ｏ ｓ ｖ ｈ ｅ ｏ ｒ ｅ ｉ ｔ ｅ ｉ ｃ ． ｐ Ａ ｔ ａ ｅｔ ｅ ｒ ｓ ｕ ｃ ｈ ｒ ｃ ｄ ｔ ｎ ｏ ｏ ｅ ｔ ｓ ｒ ｐ ｒ ｎ ｉ ｐ ｎ ｅ ｅｎ ｅ

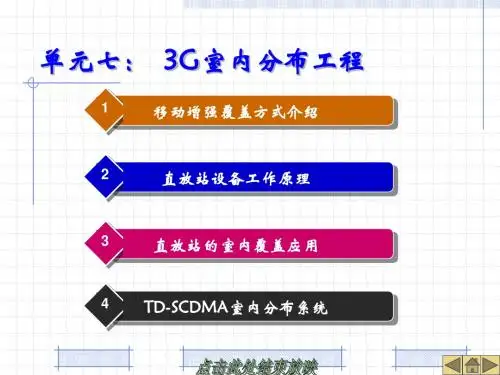

单元七：3G室内分布工程
一、移动增强覆盖方式介绍
覆盖是移动通信网络的首要目标，对于3G建设来说， 覆盖增强技术的作用是解决投资与覆盖容量的矛盾。 在激烈的市场竞争环境下，运营商需要提高覆盖的 广度和深度，而要改善覆盖就要增加投资。 覆盖增强技术在一定程度上缓解了广覆盖与大量投资之 间的矛盾，它不仅能够扩大覆盖范围，还能加快网络的 建设速度，降低运营商的投资。 目前，所能利用的覆盖技术有OTSR技术、射频拉远 技术、塔放、电调下倾天线、大功率基站、直放站技术、 室内分布系统等，它们各有特点，在不同的应用场景发 挥作用。
它所适用的场合是有明确覆盖需求、 覆盖范围广、话务量低、话务量增长缓慢 的地方，比如位于经济发展水平相对较低 的农村或交通干道。 OTSR升级为STSR时需要增加两个功 放，要考虑信道功率配比、切换门限、无 线下倾角等。
2．射频拉远技术
射频拉远技术是将无线基站中的模拟射频收发部分 与无线基站的基带数字信号处理部分在模拟中频处分开， 从而形成远端射频前端设备与室内单元。 射频拉远技术主要有以下特点：将大容量宏蜂窝基站 集中放置在可获得的中心机房中，基带部分集中处理， 采用光纤将基站中的射频模块拉到远端射频单元，分置 于网络规划所确定的站点上，从而节省了常规解决方案 所需要的大量机房；同时通过采用大容量宏基站支持大
单元七： 3G室内分布工程
1
移动增强覆盖方式介绍
2
直放站设备工作原理
3
直放站的室内覆盖应用
4
TD-SCDMA室内分布系统
【本章内容简介】 移动通信系统包括 3G，对大网覆盖较弱的地方如室内某些区 域，必需采用基站以外的一些方式来增强 信号覆盖。 本章将描述移动通信系统增强覆盖的 常见方式，分析通常移动通信室内覆盖系 统的方法，并且讨论在3G网络下室内覆盖 系统的新特点。
3G室内分布系统改造思路与实施方案
3G室内分布系统改造思路与实施方案1、3G概述1.13G的技术基础目前国际电联（ITU）接受的3G标准主要有3种：WCDMA、cdma2000与TD-SCDMA。
CDMA（Code Division Multiple Access，码分多址）是第三代移动通信系统的技术基础。
CDMA系统以其频率规划简单、系统容量大、频率复用系数高、抗多径能力强、通信质量好、软容量、软切换等特点显示出巨大的发展潜力。
1.2三种标准介绍三种标准制式的对比如表1所示。
表1三种标准制式技术的对比1.3我国3G频段的划分（1）核心工作频段频分双工（FDD）方式：1920～1980 MHz/2110～2170 MHz共2×60 MHz。
时分双工（TDD）方式：1880～1920 MHz/2010～2025 MHz共55 MHz。
（2）补充工作频段频分双工（FDD）方式：1755～1785 MHz/1850～1880 MHz共2×30 MHz。
时分双工（TDD）方式：2300～2400 MHz共100 MHz新频段。
2、中国联通3G升级的方向中国联通公司目前有GSM与CDMA两张移动网在运行，在3G的升级中有3种可能：升级CDMA网络到cdma2000 1x EV-DO、升级GSM网络到WCDMA或两网均升级。
下面将对最可能的两种分布系统升级方式进行探讨。
CDMA与GSM网络升级方向如图1所示。
图1中国联通CDMA与GSM网络升级方向3、cdma2000分布系统升级方案目前中国联通的CDMA网络升级到3G最快速、简便的方案是在800 MHz的频段内增加一个EV-DO载频。
由于使用的仍是800 MHz频段，对天馈系统的各无源器件无需改造。
分布系统中信源部分如果采用的是选频直放站，那么需要增加选频模块或选频设备；如果采用宽带直放站（联通现网大多采用宽带直放站），那么不需要增添额外的设备，但由于新增添了载波，在总功率不变的情况下每个载波的功率下降，对于部分地区可能出现升级后室内分布系统没有未升级时覆盖好的现象，可根据实际情况增添干放或者更换大功率设备。
3G室内分布系统解决方案
正是 因 为 用 户 此 不 满 而产 生 的 。因 此 ， ３ Ｇ需要 比 ２ Ｇ更 早 、 全 面 地 部 署 室 内覆 更
垫
皿 Ｏ
室外
３ ～ ０ ３
目前 ， 主要移 动通信 运营商对 于室 内 各
覆 盖建设 的战略意 义有着非 常清晰 的认识 ，
摆 所购 所
地下 ６
盖建设力度 还会继续加 大 。 在３ Ｇ网络建 设计划 中 ， 国移动运 营 我
办公室
２～ ９
商对室 内覆盖予 以了高度 的关 注 ， 明确提 出
了这样 的覆 盖 目标 ： 在 ｌ 要 ＿２年 的时间 内 ，
餐诧
６
使３ Ｇ室 内覆 盖 达 到 ３ Ｇ覆 盖 区 内现 有 ２ Ｇ 的室 内覆盖水平 。这个 愿望是 良好 的 ， 目标 也是 正确 的 ， 但是具 体实施 起来仍 然有很多
外 宏蜂窝基 站可 以同时 提供 覆 盖 区域 内的
但是 ， 由于 ３ Ｇ工 作 在 超 短 波 频 段 ， 而
且电波绕射能力差 ， 穿透损耗较大， 因此 网
络 的深层次覆盖存在着缺 陷 。和 目前 的 ２ Ｇ
网络相 比，Ｇ网络会 有更多弱信 号 区出现 ， ３
析， 包括分布 系统信源的选择、 这 传输介质的选择 以及多系统共用 ２ Ｇ室内分布系统等， 并
结合 韩 国 Ｓ Ｔ 香港 Ｓ Ｎ Ａ Ｋ、 Ｕ Ｄ Ｙ等 已经建 立 ３ Ｇ网络 的移动 运 营商在 实际网络 建设 中的相关
措施 和经验 ， 出了一些结论 。 得
１室内覆盖的重要意义 、
于室内。根据香港 Ｓ Ｎ Ａ Ｕ Ｄ Ｙ对业务数据的 采集结果可知，Ｇ业务的室内发话量 占总 ３
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3G（TD-SCDMA）室内分布系统分场景典型方案研究中国移动通信集团公司网络部2009年9月目录1概述 (1)2TD室内分布系统分场景方案 (1)2.1写字楼 (1)2.1.1场景描述 (1)2.1.2分布系统类型选择 (2)2.1.3天线选择及设置 (2)2.1.4室内外协同覆盖的考虑 (6)2.1.5信源选择及容量配置 (7)2.1.6特别注意事项 (8)2.2居民小区 (8)2.2.1场景描述 (8)2.2.2分布系统类型选择 (9)2.2.3天线选择及设置 (9)2.2.4室内外协同覆盖的考虑 (11)2.2.5信源选择及容量配置 (12)2.2.6特别注意事项 (13)2.3商业类建筑 (14)2.3.1场景描述 (14)2.3.2分布系统类型选择 (14)2.3.3天线选择及设置 (15)2.3.4室内外协同覆盖的考虑 (16)2.3.5信源选择及容量配置 (17)2.3.6特别注意事项 (18)2.4医院 (19)2.4.1场景描述 (19)2.4.2分布系统类型选择 (19)2.4.3天线选择及设置 (19)2.4.4室内外协同覆盖的考虑 (20)2.4.5信源选择及容量配置 (21)2.4.6特别注意事项 (22)2.5宾馆 (22)2.5.1场景描述 (22)2.5.2分布系统类型选择 (23)2.5.3天线选择及设置 (23)2.5.4室内外协同覆盖的考虑 (24)2.5.5信源选择及容量配置 (25)2.5.6特别注意事项 (26)2.6校园区 (26)2.6.1场景描述 (26)2.6.3天线选择及设置 (27)2.6.4室内外协同覆盖的考虑 (28)2.6.5信源选择及容量配置 (28)2.6.6特别注意事项 (29)2.7交通枢纽 (29)2.7.1场景描述 (29)2.7.2分布系统类型选择 (31)2.7.3天线选择及设置 (31)2.7.4室内外协同覆盖的考虑 (33)2.7.5信源选择及容量配置 (34)2.7.6特别注意事项 (36)2.8会展中心、体育场馆 (36)2.8.1场景描述 (36)2.8.2分布系统类型选择 (37)2.8.3天线选择及设置 (37)2.8.4室内外协同覆盖的考虑 (39)2.8.5信源选择及容量配置 (40)2.8.6特别注意事项 (42)2.9地铁 (42)2.9.1场景描述 (42)2.9.2分布系统类型选择 (42)2.9.3天线选择及设置 (43)2.9.4室内外协同覆盖的考虑 (44)2.9.5信源选择及容量配置 (44)2.9.6特别注意事项 (45)3多运营商共建室内分布系统方案 (45)3.1场景描述 (45)3.2各运营商无线系统 (46)3.3隔离度需求 (46)3.4实施方案 (47)4WLAN和LTE的引入 (50)4.1WLAN引入 (50)4.2LTE引入 (51)5工程实施要点 (52)5.1主设备安装 (52)5.1.1RRU的安装 (52)5.1.2BBU与RRU的连接 (52)5.1.3RRU与分布系统的连接 (53)5.1.4电源线安装 (53)5.1.5接地线安装 (54)5.2天馈系统安装 (54)5.2.1室内天线安装 (54)5.2.3器件的安装 (56)5.2.4防雷接地 (56)5.2.5天馈线美化 (57)5.2.6标签 (57)5.3GPS安装要求 (57)5.3.1GPS天线安装位置要求 (57)5.3.2GPS馈线安装要求 (58)5.3.3GPS级联 (58)5.3.4防雷接地 (59)5.4电缆走道（或槽道）安装 (59)6工程验收要点 (61)附录1 TD室内分布系统容量核算 (63)附录2 TD室内分布系统覆盖核算 (66)附录3地下停车场方案 (67)1概述TD-SCDMA网络建设是中国移动近年的工作重点。
集团公司提出了“根据市场发展需要调整建设思路，提升TD质量，保障良好的客户感知”的目标，将采取“加大室内覆盖力度”等手段来保证TD网络质量，TD室内分布的建设与优化是TD三期的重要工作。
TD系统的特性增加了TD室分系统设计的复杂度，本课题的目的是在集团下发的“3G（TD-SCDMA）网络三期工程室内分布系统建设指导原则”的基础上，通过模型化分类场景的分析，阐述不同场景的设计要点、工程实施和验收要点，为TD室分的设计人员、厂家及施工管理人员提供参考。
2TD室内分布系统分场景方案为实现分场景模型化研究，对TD-SCDMA室内分布场景进行划分如下：编号场景类别备注1 写字楼2 居民小区3 商业类建筑大型商场、IT卖场、咖啡吧等4 医院5 宾馆6 校园区7 交通枢纽机场、火车站、汽车站等8 会展中心、体育场馆9 地铁2.1写字楼2.1.1场景描述该类型建筑物多为钢筋混凝土结构或钢筋混凝土结构外加玻璃幕墙, 通常楼层较高，由于该类型建筑功能为写字办公商用，所以平层内部建筑隔断较多,穿透损耗情况复杂，楼层间穿透损耗也较大。
典型的平层房间布局为包括走廊+单/双边房间或大开间。
高端用户比例相对较高，语音和数据业务需求均较高。
根据写字楼场景的具体特点，对其进行二级分类如下：场景类别二级分类编号二级分类名称写字楼1 A 走廊+单双边房间（房间纵深4米以内）2 B 走廊+单双边房间（房间纵深4米以上）3 隔断式办公区（纤维板或石膏板隔断）4 隔断式办公区（玻璃隔断）2.1.2分布系统类型选择优先采用无源方案。
TD-SCDMA视链路预算情况确定RRU数量及合路位置，需要建设BBU与RRU 之间的主干光缆路由以及RRU之间的级联路由，RRU在竖井内与2G系统合路。
2.1.3天线选择及设置2.1.3.1 天线类型及安装建议1F大厅：对于1F大厅等与室外直接相连之处，应注意避免TD-SCDMA信号功率外泄，可选用全向天线安装在大厅靠内侧的边上进行覆盖，配之以较低的天线输出功率，或者选用定向小板状天线安装在门厅处向大堂内部覆盖。
电梯：对于电梯，可采用高增益、小方向角的定向板状天线或对数周期天线进行覆盖，一般标准楼层每4层安装一副天线，非标准层高的电梯井需根据模测情况确定天线安装间距。
观光电梯：观光电梯一般为180度玻璃隔断面向室外，低层的观光电梯一般无需专门覆盖，高层的观光电梯，只需在部分高楼层的电梯厅口布放全向吸顶天线即可。
电梯覆盖方案在后续场景中不再重复描述。
楼内大房间（比如会议室）：平层楼内常出现像会议室这类大房间的覆盖场景，写字楼内部分楼层可能会有中小型会议室，对于这样的场景，一般采用全向吸顶天线进房间进行覆盖。
但是此类会议室场景也会出现木质天花吊顶，甚至是无天花的裸顶，对于这样的极特殊的场景，可以采用美化型壁灯式的定向小板状天线安装在会议室侧墙壁上进行覆盖，且能达到很好的覆盖效果。
另外，大房间类型场景也会是普通的办公区域，此时天线需要进房间覆盖，并根据房间面积大小进行天线布放，由于房间内办公区空旷无阻挡，天线间距离约为15~20米。
标准平层：标准平层内的天线一般安装在走廊内，采用全向吸顶天线。
根据二级分类场景情况，分别描述如下：1、A 走廊+单双边房间（房间纵深4米以内）一般走廊+单双边房间类型场景的写字楼，房间纵深4米以内，混凝土外墙厚度不超过25CM的，天线安装在门外走廊基本可以解决房间内信号，天线布放间距在10米左右。
2、B 走廊+单双边房间（房间纵深4米以上）对于房间纵深超过4米的情况，建议天线进房间实现覆盖，如果实际施工有难度，天线必须安装在靠近房间门口的位置。
如果天线进房间，可以采用定向天线或全向天线方式，定向天线应安装在靠近房间外缘的位置向内覆盖，全向天线的安装位置应在满足覆盖需求的基础上尽量远离窗边以控制泄漏。
3、隔断式办公区（纤维板或石膏板隔断）对于纤维板或石膏板类型隔断的矩形办公场景，天线布放按照天线间距15米以内的原则，依靠天线对板材的信号穿透可以达到覆盖效果。
4、隔断式办公区（玻璃隔断）对于玻璃隔断的办公场景，穿透损耗约在4~5dB，天线的布放可以按照间距15米来设计。
极少数写字楼的玻璃隔断采用高档稀有金属镀膜玻璃，此类玻璃隔断的穿透损耗能达到30~40dB，必须采用天线进房间覆盖的方式。
建议室内全向吸顶天线的布放位置应外露，特别是金属天花板，一般穿损较大，必须外露安装。
如遇到特殊情况只能内置，则需要提高天线口输出功率来满足覆盖需求。
对于结构复杂的物业点应通过模测确定天线安装位置和天线口输出功率。
2.1.3.2 天线分布图注：图示（下同）全向天线定向板状天线图2-1 二级场景1：A 走廊+单双边房间（房间纵深4米以内）图2-2 二级场景2：B 走廊+单双边房间（房间纵深4米以上）图2-3二级场景3：隔断式办公区（纤维板或石膏板隔断）图2-4二级场景4：隔断式办公区（玻璃隔断）图2-5 特殊场景：楼内大房间（比如会议室）2.1.4室内外协同覆盖的考虑2.1.4.1 切换区设置室内外切换区应设置在写字楼出入口区域，在分布系统设计中应通过场强进行控制，在后期网络优化时通过重选/切换参数进行优化调整。
写字楼内部各小区间的切换区应设置在业务发生概率较低的区域，如楼梯间等。
如设置多个小区，则高层小区与室外宏蜂窝小区间设置单向邻区关系以减少乒乓效应。
进出电梯切换区域应该设在电梯厅而不是电梯门口，应保证同一电梯运行过程中没有切换。
电梯覆盖方案在后续场景中不再重复描述。
2.1.4.2 泄漏控制应通过“多天线、小功率”的设计方式实现对泄漏电平的精确控制。
对于天线进房间的情况，应通过方案设计控制信号外泄。
定向天线应安装在靠近房间外缘的位置向内覆盖以控制泄漏，全向天线的安装位置应在满足覆盖需求的基础上尽量控制泄漏。
2.1.5信源选择及容量配置2.1.5.1 容量分析此类场景语音及数据需求均较高，但需要考虑固定宽带及其他系统对业务的分流效应。
根据容量需求分析，在网络建设初期，建议对2万平米以下的写字楼可考虑配置3个载波,其中1个R4载波、2个HSDPA载波。
对于超过2万平米的写字楼，可考虑设置多个分区或利用A频段频点资源配置更多的载波。
对于TD用户渗透率大的写字楼（如移动公司办公楼）应考虑配置更多的载波资源。
以上容量分析谨供参考，各物业点容量配置应根据物业点信息进行核算。
2.1.5.2 信源选择及功率设置宜选用BBU和单通道RRU。
单通道RRU PCCPCH功率建议设置为32dBm。
2.1.5.3 RRU覆盖能力分析1个单通道12W RRU的PCCPCH功率输出32dBm的情况下，如果按照天线间距10米来考虑，覆盖面积大约在4000平米左右；如果按照天线间距15米来换算，覆盖面积大约在4800—5300平米左右。
RRU覆盖能力与分布系统结构、建筑结构、隔断材质、房间布局等因素密切相关，上述分析为根据一定样本数量统计的结果，谨供参考。
