东洋碳素石墨产品物理特性表property
石墨的物理性质+石墨设备资料
有关石墨：性质：导热系数是不锈钢的5倍，碳钢的2倍。
不耐强氧化性酸、强碱。
线膨胀系数5~27×10-6。
密度1.55~1.98g/cm3。
使用温度-70~450℃。
耐氢溴酸的材料：钽，铌，锆可以耐沸腾的48%的氢溴酸，但铌可能发生氢脆，当体系中存在游离溴时，用钛也可以。
耐HBr的反应器,工艺条件如下：常压，230℃48%HBr，103℃30％NaOH，环己烷等有机溶剂。
用什么样的材质。
答：哈氏合金GH型浮头列管式石墨换热器【结构和特点】列管式石墨换热器是由浸渍石墨管板加挤压石墨换热管，用粘接剂粘接组成管束，放置于钢制圆筒壳体内，两端设置不透性石墨材料或其他防腐蚀材料制的封头，分别用螺栓紧固而成。
管板一头固定、一头可以自由浮动，浮动管板的外圆密封一般用盘根密封，也用“O”型圈密封。
本设备一般由Φ22/Φ32mm挤压石墨管组装。
也可生产Φ25/Φ37mm、Φ36/Φ50mm石墨管组装。
本设备结构简单、紧凑、流体阻力小，可制造大型设备。
但耐压、耐温较块孔式低。
适用于非强烈冲击、振动较小的场合，并以作冷却（冷凝）器为好。
本设备分I型和II型，I型不带气液分离器、II型带气液分离器，作冷凝器时应选用带气液分离器结构。
【技术特性】设计压力：管程：0.3MPa(DN≤900)、0.2MPa(DN＞900)壳程：0.5MPa(DN≤1100)、0.4MPa(DN＞1100)设计温度：管程：-20℃～130℃壳程：-20℃～120℃换热面积：5～810m2,可根据用户需要设计、制造810m2以上的换热器。
执行标准：HG/T3112-1998《浮头列管式石墨换热器》【主要优点】1）所有的密封都容易检查2）低压力降3）产品规格大4）传热效率高5）价格便宜【用途】本系列产品可用作冷却器、冷凝器。
型号介质蒸汽放、排净汽液分离器进出口、冷却水进出口口a b dc石墨制钢衬胶介质出口尾气出口h hGH3 0 95259850 10GH4 0 11511150 12GH4 5 147141550 15GH5 0 147141580 20GH5 5 282280 20GH6 0 282280 20GH6212280 205 00 0GH7 0 251252580 25GH8 0 251252525100 25GH9 0 3125100 300GH1 00 315100 300GH1 10 3515100 350安装尺寸表型号规格m2安装尺寸H1 H0GH30-5 2905 294510 39053945GH40- 10 29053090 15 39054090 20 49055090GH45- 20 39254215 30 49255215GH50- 25 39554285 30 49555285GH55- 30 39654340 40 49605340GH60- 35 40504520 50 50505520GH65- 45 40654535 60 50655535GH70 60 41254620 80 51255620 100 61256620GH80- 75 41454740 105 5145 574 130 614564GH90- 105 418542 140 518552 170 618562GH100- 155 422543 170 522556 210 622566GH110-175 422550 210 528560 260管口尺寸表GGH型新型列管石墨换热器【结构和特点】为解决浮头列管式石墨换热器许用温度较低，尤其作加热时不够理想的问题，本公司生产的新型列管换热器采用单管填料密封，单管填料密封是对每一根石墨管各自独立的进行密封，使其能独立热胀冷缩。
东洋电刷牌号表
《产品物理特性表》1/7吸尘器用途型号体积密度肖氏硬度电阻率抗折强度线速度电流密度推荐使用Grade Bulk Density Shore HardnessSpecificResistivityFlexuralStrengthPeripheralSpeedCurrent Density Better Used ing/cm3－μΩ·m Mpa＜,m／s＜,A／cm2AC120V AC240V X-11 1.36141000155015－◎X-72 1.4520360155020◎○X-78 1.5019360215020◎○X-91 1.35151000165015－◎X-94 1.35151000165015－◎注1：◎非常适用○适用注2：整流子状态、使用条件不同，线速度、电流密度会有所差异；注3：上述用途仅为一般情况下的使用用途，关于材料的选定必须要与本公司相关担当进行商谈。
滚筒洗衣机用途型号体积密度肖氏硬度电阻率抗折强度线速度电流密度推荐使用Grade Bulk Density Shore HardnessSpecificResistivityFlexuralStrengthPeripheralSpeedCurrent Density Better Used ing/cm3－μΩ·m Mpa＜,m／s＜,A／cm2铁芯迭厚T≤45T＞45BX-388 1.6134750203515○－T-301 1.54411250203515◎－124 1.5943940243515○○127 1.53331000233515○○注1：◎非常适用○适用注2：整流子状态、使用条件不同，线速度、电流密度会有所差异；注3：上述用途仅为一般情况下的使用用途，关于材料的选定必须要与本公司相关担当进行商谈。
《产品物理特性表》2/7汽车用途型号体积密度肖氏硬度电阻率抗折强度线速度电流密度Grade Bulk Density Shore HardnessSpecificResistivityFlexural Strength Peripheral Speed Current Densityg/cm3－μΩ·m Mpa＜,m／s＜,A／cm2 TM-08 1.7837400253520 MF-201 2.251938.9221535 MF-101 2.9218 2.2271035 MF-601 2.0516******** BA-267 3.01190.53271535 CT-009 2.581520281535 CT-017 2.4619 5.2221535 CT-102 3.40220.70301535 CT-205 3.2023 1.20301535 YB-002 1.782897311535注1：整流子状态、使用条件不同，线速度、电流密度会有所差异；注2：关于材料的选定必须要与本公司相关担当进行商谈。

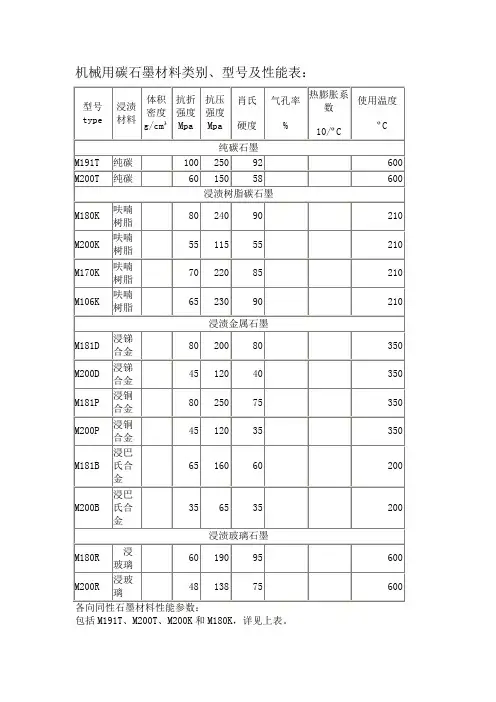

机械用碳石墨材料类别、型号及性能表
机械用碳石墨材料类别、型号及性能表：包括M191T、M200T、M200K和M180K，详见上表。
机械用碳石墨材料的耐化学腐蚀性能注:+为稳定; -为不稳定; O为尚稳定。
选型使用注意事项：1、选材时一定要掌握设备的工况条件：压力、介质、温度、线速度等参数。
2、制定时要合计到碳石墨材料的脆性特点，合计零件的整体强度，必要时可合计热装金属外套来加强。
3、安装时要清洗摩擦副端面，可在摩擦面上涂抹润滑脂。
安装后建议先进行低速或短时间试运行，反复数次而后投入正常运行。
4、在高速运转状况下，制定上要采用有效的方法导出摩擦热量。
同时建议采纳各向同性碳石墨材料。
机械密封标准序号标准号标准名称1 GB 5894-1986 机械密封名词术语2 HB/T 4127.2-1999 机械密封分类方法10 JB/T1472-94 泵用机械密封11 HG21571-95 搅拌传动装置——机械密封12 JB/T4127.3-1999 机械密封技术条件13 JB/T6619.1-1999 轻型机械密封技术条件14 JB/T4127.3-1999 机械密封产品验收技术条件15 JB5086-91 内燃机陶瓷石墨系列水封技术条件16 HG/T2047-91 纯碱蒸汽煅烧炉旋转接头技术条件17 HG/T2269-92 釜用机械密封技术条件18 JB/T6373-92 焊接金属波纹管机械密封技术条件19 JB/T6614-93 锅炉给水泵用机械密封技术条件20 JB/T6616-93 橡胶波纹管机械密封技术条件21 HG/T2477-93 砂磨机用机械密封技术条件22 HG/T2478-93 搪玻璃泵用机械密封技术条件23 HG/T2734-95 中压反应釜用机械密封技术条件24 GB/T14211-93 机械密封试验方法25 HG/T2099-91 釜用机械密封试验规范26 JB/T5092-91 内燃机陶瓷石墨系列水封试验方法27 JB/T6619-93 轻型机械密封试验方法29 HG/T2122-91 釜用机械密封辅助装置30 JB/T6629-93 机械密封循环保护系统31 JB/T6630-93 机械密封系统用压力罐型式、主要尺寸和基本参数32 JB/T6631-93 机械密封系统用螺旋管式换热器33 JB/T6632-93 机械密封系统用过滤器34 JB/T6633-93 机械密封系统用旋液器35 JB/T6634-93 机械密封系统用孔板36 JB/T7055-93 机械密封系统用增压罐型式、主要尺寸和基本参数37 HG21572-95 搅拌传动装置-机械密封循环保护系统38 GB3345-88 船用泵轴的机械密封39 GB3346-88 船用泵轴的变压力机械密封40 HG/T2057-91 搪玻璃搅拌容器用机械密封41 HG/T2100-91 液环式氯气泵用机械密封42 JB/T7371-94 耐碱泵用机械密封43 JB/T7372-94 耐酸泵用机械密封44 JB/T8725-1998 旋转接头45 JB/T5966-95 潜水电泵用机械密封46 JB/T8723-1998 泵用焊接金属波纹管机械密封47 HG/T3124-1998 焊接金属波纹管釜用机械密封48 JB/T7757.1-1995 机械密封用圆柱螺旋弹簧50 JB/T7757.2-95 机械密封用Ｏ形橡胶圈51 JB/T8724-1998 机械密封用反应烧结氮化硅密封环52 JB/T8871-1999 机械密封用硬质合金密封环毛坯53 JB/T8872-1999 机械密封用碳石墨密封环技术条件54 JB/T8873-1999 机械密封用聚四氟乙烯和聚四氟乙烯毛坯技术条件55 HG/T2044-91 机械密封用喷涂氧化铬密封环技术条件56 HG/T2046-91 机械密封用真空铬接环技术条件57 JB/T6372-92 机械密封用堆焊密封环技术条件58 JB/T6374-92 机械密封用碳化硅密封环59 JB/T6615-93 机械密封用碳化硼密封环技术条件信息来源--密封网()密封和密封装置标准目录GB/T 5894-1986 机械密封名词术语GB/T 6556-1994 机械密封的型式、主要尺寸、材料和识别标志GB/T 14211-1993 机械密封试验方法GB/T 10444-1989 机械密封产品型号编制方法JB/T 1472-1994 泵用机械密封JB/T 4127.1-1999 机械密封技术条件JB/T 4127.2-1999 机械密封分类方法JB/T 4127.3-1999 机械密封产品验收技术条件 -1JB/T 4254-1999 液态密封胶JB/T 5966-1995 替水电泵用机械密封JB/T 6069-1992 水闸橡塑复合密封件覆面用填充聚四氟乙烯软带JB/T 6369-1992 柔性石墨金属缠绕垫片技术条件JB/T 6370-1992 柔性石墨填料环物理机械性能测试方法 J22 1993-1-1 JB/T 6371-1992 碳化纤维编织填料试验方法JB/T 6372-1992 机械密封用推焊密封环技术条件 J22 1993-1-1JB/T 6373-1992 焊接金属波纹管机械密封技术条件 J22 1993-1-1JB/T 6374-1992 机械密封用碳化密封环技术条件 J22 1993-1-1JB/T 6612-1993 静密封、填料密封术语 J22 1994-1-1JB/T 6613-1993 柔性石墨板、带分类、代号及标记 J22 1994-1-1JB/T 6614-1993 锅炉给水泵用机械密封技术条件 J22 1994-1-1JB/T 6615-1993 机械密封用碳化硼密封环技术条件 J22 1994-1-1JB/T 6616-1993 橡胶波纹管机械密封技术条件 J22 1994-1-1JB/T 6617-1993 阀门用柔性石墨填料环技术条件 J22 1994-1-1JB/T 6618-1993 金属缠绕垫用聚四氟乙烯生料带技术条件 J22 1994-1-1 JB/T 6619-1993 轻型机械密封试验方法 J22 1994-1-1JB/T 6619.1-1999 轻型机械密封技术条件JB/T 6620-1993 柔性石墨编织填料试验方法 J22 1994-1-1JB/T 6621-1993 柔性石墨板线膨胀系数测定方法 J22 1994-1-1JB/T 6622-1993 柔性石墨板氯含量测定方法 J22 1994-1-1JB/T 6623-1993 柔性石墨板硫含量测定方法 J22 1994-1-1JB/T 6624-1993 柔性石墨板肖氏硬度测定方法JB/T 6625-1993 柔性石墨板应力松驰试验方法 J22 1994-1-1JB/T 6626-1993 聚四氟乙烯编织填料 J22 1994-1-1JB/T 6627-1993 碳〔化〕纤维浸渍聚四氟乙烯编织填料 J22 1994-1-1 JB/T 6628-1993 柔性石墨复合加强〔板〕垫 J22 1994-1-1JB/T 6629-1993 机械密封循环保护系统 J22 1994-1-1JB/T 6630-1993 机械密封系统用压力罐型式、主要尺寸和基本以数 J22 1994-1-1JB/T 6631-1993 机械密封系统用螺旋管式换热器 J22 1994-1-1JB/T 6632-1993 机械密封系统过滤器 J22 1994-1-1JB/T 6633-1993 机械密封系统用旋液器 J22 1994-1-1JB/T 6634-1993 机械密封系统用孔板 J22 1994-1-1JB/T 6656-1993 气缸用密封圈安装沟槽型式、尺寸和公差 J22 1994-1-1 JB/T 6994-1993 VD形橡胶密封圈 J22 1994-7-1JB/T 6997-1993 U形内骨架橡胶密封圈 J22 1994-7-1JB/T 7052-1993 高压电器设备用橡胶密封件六氟化硫电器设备密封件技术条件 J22 1994-7-1JB/T 7055-1993 机械密封系统用增压罐型式、主要尺寸和基本参数 J22 1994-7-1JB/T 7369-1994 机械密封端面平面度检验方法JB/T 7370-1994 柔性石黑编织填料JB/T 7371-1994 耐碱泵用机械密封JB/T 7372-1994 耐酸泵用机械密封JB/T 7525-1994 聚丙烯-玻璃纤维加强塑料复合管和管件 J22 1995-10-1 JB/T 7757.1-1995 机械密封用圆柱螺旋弹簧JB/T 7757.2-1995 机械密封用O形橡胶圈JB/T 7758.1-1995 柔性石墨板氟含量测定方法JB/T 7758.2-1995 柔性石墨板技术条件JB/T 7759-1995 芳纶纤维、酚醛纤维编织填料技术条件JB/T 7760-1995 阀门填料密封试验规范JB/T 7768-1995 密封件安全技术条件 J22 1996-7-1JB/T 7852-1995 编织填料用聚丙烯腈预氧化纤维技术条件 J22 1996-7-1 JB/T 8241-1996 同轴密封件词汇 J22 1997-7-1JB/T 8558-1997 石棉/聚四氟乙烯混编填料 J22 1998-1-1JB/T 8559-1997 金属包垫片 J22 1998-1-1JB/T 8560-1997 碳化纤维/聚四氟乙烯混编填料 J22 1998-1-1JB/T 8723-1998 泵用焊接金属波纹管机械密封JB/T 8724-1998 机械密封用反应烧结氮化硅密封环JB/T 8725-1998 旋转接头JB/T 8726-1998 机械密封腔尺寸JB/T 8871-2002 机械密封用硬质合金密封环毛坯JB/T 8872-2002 机械密封用碳石墨密封环技术条件JB/T 8873-1999 机械密封用填充聚四氟乙烯和聚四乙烯毛坯技术条件JB/T 9141.1-1999 柔性石墨板材密度测试方法JB/T 9141.2-1999 柔性石墨板材拉伸强度测试方法JB/T 9141.3-1999 柔性石墨板材压缩强度测试方法JB/T 9141.4-1999 柔性石墨板材压缩率、回弹率测试方法JB/T 9141.5-1999 柔性石墨板材灰分测定方法JB/T 9141.6-1999 柔性石墨板材固定碳含量测定方法JB/T 9141.7-1999 柔性石墨板材热失重测定方法JB/T 9141.8-1999 柔性石墨板材滑动摩擦系数测试方法JB/T 9141.9-1999 柔性石墨板材取样方法JB/T 9142-1999 阀门用缓蚀石棉填料技术条件JB/T 9143-1999 缓蚀石棉填料腐蚀试验方法。
石墨物理特性表
标准等级 IG-11 IG-12 IG-15 IG-32 IG-43 IG-45 IG-56 IG-70 G2337 E+40 R6300 R6510 HLM G330 G458 G347 EGS-743 体积密度 g/cm3 1.77 1.78 1.9 1.79 1.82 1.88 1.77 1.83 1.8 1.84 1.73 1.83 1.7 1.79 1.86 1.85 1.8 电阻率 µΩ m 11 12.5 9.5 21.9 9.2 9 12.2 10 12.4 15.3 17 13 9.4 13 9.5 11 12.5 抗折强度 Mpa 39.2 39.2 53.9 43.1 53.9 60 43.1 47 52 56 40 60 39 39.2 53.9 49 54 抗压强度 Mpa 78.4 88.2 103 114.7 90.2 110 88.2 102.9 114 102 90 125 13 80 108 98 103 肖氏硬度 55 55 60 68 55 55 57 58 70 75 80 95 40 56 54 58 57 热膨胀系数 10-6/K 4.5 4.7 4.8 5.5 4.8 4.9 4.7 4.6 5.3 7 3.8 5.1 3.1 4.8 4.4 5.5 4.8
Si
K
Ca
Ti
V
Cr
Mn
Fe
Co
Ni
Cu
<0.1 <0.1 2 UV
<0.03 0.04 2
<0.01 <0.001 <0.001 <0.004 <0.001 <0.001 <0.001 0.08 <0.001 <0.018 <0.006 <0.001 <0.001 <0.001 6 33 40 ICPMS <0.3 <0.2 26 <0.3
石墨MSDS详解
石墨MSDS详解1. 产品概述石墨是一种天然的非金属矿石，主要成分为碳。
它具有良好的导电性、导热性和机械性能，被广泛应用于多个领域，如电子、冶金、化工等。
2. 基本物理性质- 外观：黑色固体- 密度：约2.2克/立方厘米- 熔点：约3650摄氏度- 热导率：约140-200瓦特/(米·开尔文)- 电导率：约(5-20)×10^6西门子/米3. 危险性评估3.1 急性毒性石墨在常规使用条件下，对人体没有明显的急性毒性。
3.2 慢性毒性长期接触石墨粉尘可能导致呼吸道问题，如咳嗽、气喘和肺炎。
因此，在处理石墨时应采取适当的防护措施，如佩戴口罩。
3.3 环境影响石墨对环境的影响较小，但大量散落的石墨粉尘可能对水体和土壤产生污染。
4. 使用注意事项- 避免长时间接触石墨粉尘，尽量保持通风良好的工作环境。
- 在处理石墨时，佩戴适当的防护装备，如口罩、手套和护目镜。
- 如果不慎吸入石墨粉尘，应立即离开污染区域，呼吸新鲜空气，并及时就医。
- 避免将石墨粉尘直接接触皮肤，如有接触，应立即用清水冲洗。
5. 急救措施- 吸入石墨粉尘：迅速移至通风良好的地方，保持呼吸道通畅，如有呼吸困难，立即就医。
- 眼部接触：立即用大量清水冲洗至少15分钟，同时寻求医疗帮助。
- 皮肤接触：立即用清水和温和肥皂彻底清洗，如有不适，就医治疗。
- 摄入：如果吞食石墨，立即就医。
6. 废弃处置石墨属于无害废物，可与普通垃圾一起处理。
但大量的石墨废弃物应根据当地法规进行合规处理。
7. 储存和运输- 石墨在储存和运输过程中应避免受潮和污染。
- 应存放在干燥、通风良好的仓库或储存区域。
- 在运输过程中，应注意防止包装破损造成石墨泄漏。
以上为对石墨MSDS（材料安全数据表）的详细解释。
请在使用石墨前详细阅读并遵守相关安全操作指南。
等静压石墨的应用发展及生产工艺简介
等静压石墨的应用、发展及生产工艺简介摘要：本文概括了等静压石墨的特性及主要用途，并对其国内外发展状况作了简单描述。
结合部分等静压石墨科研文献及生产专利，对其生产工艺进行了介绍。
关键词：等静压石墨特性用途生产工艺等静压石墨是上世纪40年代发展起来的一种新型石墨材料，具有一系列优异的性能。
等静压石墨的耐热性好，在惰性气氛下，随着温度的升高，其机械强度反而升高，在2500℃左右时达到最高值；与普通石墨相比，结构精细致密，而且均匀性好；热膨胀系数很低，具有优异的抗热震性能；各向同性、耐化学腐蚀性强、导热性能和导电性能良好；具有优异的机械加工性能。
正是由于具有这一系列的优异性能，等静压石墨在化工、半导体、电气、冶金、机械、核能及宇航等领域得到广泛应用，而且，随着科学技术的发展，应用领域还在不断扩大。
1.等静压石墨的主要用途太阳能电池及半导体晶片用石墨在太阳能、半导体行业中，大量使用等静压石墨，制作单晶直拉炉热场石墨部件，多晶硅熔铸炉用加热器，化合物半导体制造用加热器、坩埚等部件。
近年来，太阳能光伏发电发展迅猛，光伏产业中的单晶硅和多晶硅生产对石墨需求量巨大。
目前，单晶、多晶硅产品均朝大型化、高端化发展，对等静压石墨也有了更高的要求，即：更大规格、更高强度、更高纯度。
核石墨等静压石墨具有中等的力学性能，特别出色的高温力学性能，导热系数大，线膨胀系数低。
在高温气冷堆中，主要用作反射剂、慢化剂及活性区结构材料，同核燃料一道构成核燃料组件。
在400~1200℃的温度下，受高能γ射线和快中子的放射线，时间长达数年之久，容易造成辐照损伤，从而改变石墨的结构和性质，所以要求材料的石墨化度高、各向同性度好、组成均一、弹性模量低。
目前，我国只能生产少量的高温气冷反应堆用核石墨，主要还是依赖进口。
电极石墨石墨无熔点，是电的良导体，抗热震性好，是极佳的电火花加工电极材料。
普通石墨材料，为粗颗粒结构低密度各向异性石墨，不能满足电火花加工的需求，而等静压石墨电极结构均匀、致密、加工精度高，可以满足这方面的要求。
石墨负极材料各厂家材料性能指标
D90=28.189；水分:0.039;碳含量:99.952;TAP密度;1.036比表面积:2.784；首次容量/效率:363.51/94.18深圳市贝特瑞518 负极石墨粒径：D10=9.862；D50=16.888um；D9 0=28.374；水分:0.04%;碳含量:99.962;TAP密度;1.042%比表面积:2.625；首次容量/效率:352.3/92.5%深圳市贝特瑞AG 负极石墨粒径：D10=7.137；D50=18.058um；D90 =37.495；水分：0.035;碳含量：99.676;TAP密度：1.001首次容量/效率:320.83/90.42%深圳市贝特瑞AG 负极石墨粒径：D10=7.53；D50=17.779um；D90 =39.648；水分：0.041;碳含量：99.743;TAP密度：1.002首次容量/效率:326.51/90.67%深圳市贝特瑞SAG-23 负极石墨粒径：D10=8.318；D50=21.097um；D90=47.119；水分：0.04；碳含量：99.925；TAP密度：1.021比表面积:4.605；首次容量/效率:332.11/92.08深圳市贝特瑞818 负极石墨粒径：D10=11.453；D50=18.226um；D 90=28.762；水分：0.036；碳含量：99.964;TAP密度：1.121比表面积:1.947;首次容量/效率:364.63/95.29%深圳市贝特瑞818 负极石墨粒径：D10=10.859；D50=18.033um；D 90=29.702；水分：0.037；碳含量：99.964;TAP密度：1.114比表面积:1.972;首次容量/效率:362.39/94.24%D90=36.945；水分：0.039；碳含量：99.908;TAP密度：1.062比表面积:4.856;首次容量/效率:324.31/90.25%深圳市金润科技KMD(高级) 负极石墨粒径：D10=14.14；D50= 20.23um；D90=25.42；振实密度：1.12g/cm3；比表面积：1.5m2/g水=0.04%；首放/效率=351/94%（1C）；样品折射率：1.8；介质折射率：1.33拟合残余：0.22；遮光比：8.8%深圳市金润科技K18（高级）负极石墨粒径：D10=13.14；D50=19. 67um；D90=25.44；振实密度：1.04g/cm3比表面积：4.25m2/g水=0.05%；首放/效率=325/92%（1C）；珠海联众新材料LZ-25 负极石墨粒径50=22±2,真密度≥2.22,振实密度≥0.7电阻率≤160uΩ.m；石墨化度≥70；灰分≤0.05首次容量/效率:≥320/≥90；东莞市金卡本材料KC1-1(普通) 负极石墨外观:黑灰色;压实:1.5;真密度≥2.2g/cm3;粒度10≥5;D50=20±5um;D90≤45;D99≤55;松装密度≥0.4;振实密度≥0.7;灰分≤0.5；水分≤0.5;碳含量≥99%;比表面积≤5m2/g首容量≥300;首效率≥90%;平台:1C＞85min东莞市金卡本材料KC2-1(普通) 负极石墨外观:黑灰色;压实:1.5-1.6;真密度≥2.2g/cm3;粒度10≥10;D50=25±5um;D90≤45;D99≤55;松装密度≥0.4;振实密度≥0.8;灰分≤0.5；水分≤0.5;碳含量≥99%;比表面积≤4.5m2/g首容量≥320;首效率≥90%;平台:1C＞85min深圳普漫地新能源PMDF-188(普通) 负极石墨粒度10=10.35;D50=19. 26um;D90=28.12;真密度=2.22;振实密度=0.81;灰分=0.14；水分=0.09;碳含量≥99.9%;比表面积=1.5m2/g首容量≥328;首效率≥92.8%;辽宁宏光科技CGA-4M(高级) 负极石墨粒度50=17.7um;震实密度=1.1g/ml；松装密度≥0.5g/ml真密度=2.22g/ml:比表面积=3.4g/ml灰份=0.05%；首放/效率:≥354.7/93.2%长沙星城微晶石墨HAG2(普通) 负极石墨粒度10=8-12;D50=18-22u m;D90=27-33um;震实密度≥0.95g/ml；松装密度≥0.55g/ml真密度=2.22g/ml:比表面积≤4.2g/ml:水≤0.1%灰份≤0.2%固定碳=99.5%；外观：黑灰色；东莞市清溪宏泰H-20(普通) 负极石墨粒度10≥10;D50=20±2um;D90≤45;Dmax≤75;震实密度≥0.85g/ml；松装密度≥0.5g/ml真密度≥2.2g/ml:比表面积≤4.5g/ml:水≤0.5灰份≤0.5固定碳≥99.5%首放/效率:≥320/90%新乡远东电子科技A080 负极石墨粒径：D10≥7;D50=17-23;D90≤50u m振实密度≥0.7g/cm3；比表面积≤5m2/g首容量/效率：≥330/91%；固定碳≥99%水分：≤0.2%；灰分≤0.5%；Fe≤100ppm深圳市海盈科技M5-1-20(宏远碳素) 负极石墨外观:黑色、黑灰色;压实:1. 54-1.90;循环:10次≥97.5%；50次≥95%;100次≥92%平台:首次＞50min;50次＞48min;100次＞45min首容量≥350;首效率≥86%;深圳市新宙邦LBC305（钢壳）电解液外观：无色透明液体；水分：≤10p pm电导率25℃：10.4±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml深圳市新宙邦LBC305-1（铝壳）电解液外观：无色透明液体；水分：≤1 0ppm电导率25℃：10.4±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml深圳市新宙邦LBC312-01（软包）电解液外观：无色透明液体；水分：≤10ppm电导率25℃：8.7±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.20±0.03g/ml深圳市新宙邦DMC 电池级外观：无色透明液体；水分：≤20ppm含量≥99.9%;甲醇≤50ppm;铁含量≤1.0ppm香河昆仑化学KLE-050 电解液外观：无色透明液体；水分：6.82ppm电导率25℃：10.65ms/cm；游离酸≤5.62ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml香河昆仑化学KLE-095B 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：≥7.3ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.19-1.34g/ml香河昆仑化学KLE-106 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：≥7.3ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.19-1.34g/ml诺莱特科技SZ-SSDE-GRT-002 SZ-SSDE-GRT-001 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：10.4±0.5ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml广州天赐高科E-101 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：10.4±0.5ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml珠海赛维电子材料SW2030 电解液外观：无色透明液体；水分：≤10pp m电导率25℃：12.1ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml汕头金光高科L14 电解液外观：无色透明液体；水分：≤15ppm电导率25℃：10.5±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.21±0.03g/ml张家港国泰华荣LB-3571 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：9.7±0.5ms/cm；游离酸≤50ppm铁含量：≤5ppm；密度25℃：1.227±0.01g/mlCL≤1;Na≤10;K≤10;Ca≤10;SO4≤10;pb≤5;深圳普漫地新能源PMDF-188(普通) 负极石墨粒度10=10.35;D50=19. 26um;D90=28.12;真密度=2.22;振实密度=0.81;灰分=0.14；水分=0.09;碳含量≥99.9%;比表面积=1.5m2/g首容量≥328;首效率≥92.8%;辽宁宏光科技CGA-4M(高级) 负极石墨粒度50=17.7um;震实密度=1.1g/ml；松装密度≥0.5g/ml真密度=2.22g/ml:比表面积=3.4g/ml灰份=0.05%；首放/效率:≥354.7/93.2%长沙星城微晶石墨HAG2(普通) 负极石墨粒度10=8-12;D50=18-22u m;D90=27-33um;震实密度≥0.95g/ml；松装密度≥0.55g/ml真密度=2.22g/ml:比表面积≤4.2g/ml:水≤0.1%灰份≤0.2%固定碳=99.5%；外观：黑灰色；东莞市清溪宏泰H-20(普通) 负极石墨粒度10≥10;D50=20±2um;D90≤45;Dmax≤75;震实密度≥0.85g/ml；松装密度≥0.5g/ml真密度≥2.2g/ml:比表面积≤4.5g/ml:水≤0.5灰份≤0.5固定碳≥99.5%首放/效率:≥320/90%新乡远东电子科技A080 负极石墨粒径：D10≥7;D50=17-23;D90≤50u m振实密度≥0.7g/cm3；比表面积≤5m2/g首容量/效率：≥330/91%；固定碳≥99%水分：≤0.2%；灰分≤0.5%；Fe≤100ppm深圳市海盈科技M5-1-20(宏远碳素) 负极石墨外观:黑色、黑灰色;压实:1. 54-1.90;循环:10次≥97.5%；50次≥95%;100次≥92%平台:首次＞50min;50次＞48min;100次＞45min首容量≥350;首效率≥86%;深圳市新宙邦LBC305（钢壳）电解液外观：无色透明液体；水分：≤10p pm电导率25℃：10.4±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml深圳市新宙邦LBC305-1（铝壳）电解液外观：无色透明液体；水分：≤1 0ppm电导率25℃：10.4±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml深圳市新宙邦LBC312-01（软包）电解液外观：无色透明液体；水分：≤10ppm电导率25℃：8.7±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.20±0.03g/ml深圳市新宙邦DMC 电池级外观：无色透明液体；水分：≤20ppm含量≥99.9%;甲醇≤50ppm;铁含量≤1.0ppm香河昆仑化学KLE-050 电解液外观：无色透明液体；水分：6.82ppm电导率25℃：10.65ms/cm；游离酸≤5.62ppm铁含量：≤1.0ppm；密度25℃：1.23±0.03g/ml香河昆仑化学KLE-095B 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：≥7.3ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.19-1.34g/ml香河昆仑化学KLE-106 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：≥7.3ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.19-1.34g/ml诺莱特科技SZ-SSDE-GRT-002 SZ-SSDE-GRT-001 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：10.4±0.5ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml广州天赐高科E-101 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：10.4±0.5ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml珠海赛维电子材料SW2030 电解液外观：无色透明液体；水分：≤10pp m电导率25℃：12.1ms/cm；游离酸≤50ppm色值≤50APHA；密度25℃：1.23±0.03g/ml汕头金光高科L14 电解液外观：无色透明液体；水分：≤15ppm电导率25℃：10.5±0.5ms/cm；游离酸≤30ppm铁含量：≤1.0ppm；密度25℃：1.21±0.03g/ml张家港国泰华荣LB-3571 电解液外观：无色透明液体；水分：≤20ppm电导率25℃：9.7±0.5ms/cm；游离酸≤50ppm铁含量：≤5ppm；密度25℃：1.227±0.01g/mlCL≤1;Na≤10;K≤10;Ca≤10;SO4≤10;pb≤5;石家庄百思特BST-2（锰酸锂）正极活性Li：3.7-3.98；Mn：59.5-61.6振实密度＞2.0；粒度D50=10-20um比表面积＜0.8m2/g；首次容量/效率:≥101/90石家庄百思特（钴酸锂）正极活性Li：6.95-7.15；Co：59.5-60.5振实密度＞2.0；粒度D50=5-10um分子量：97.87；首次容量/效率:≥138/85石家庄百思特（钴镍锰酸锂）正极活性Li：7.2-7.6；Co+Ni+Mn：55.8-5 6.8振实密度＞1.8；粒度D50=8-15um分子量：97.87；首次容量/效率:≥141/82.5安徽亚兰德新能源（钴酸锂）正极活性比表面积：0.2-0.5m2/g；松装密度1-1.3振实密度2.5-2.8；粒度D50=6-11um分子量：97.87；PH9-10.5；CO含量：59.6-60.6个旧圣比和实业（钴酸锂）正极活性比表面积：0.15-0.3m2/g振实密度＞2.9；粒度D50=7-9um分子量：97.87；首次容量:152-158乾运高科QY-102(锰酸锂) 正极活性动力型粒径：D50=10-12um；环境湿度：15-35度PH值≤8-10；松装密度＞1.2；TD密度≥2.2比表面积:≤0.6;首次容量/效率:≥100/90%循环:100次≥92%；300次≥85%;55度高温循环：100次≥85%；300次≥80%；广州融达电源材料MCG(锰酸锂) 正极活性粒径：D10≥3.0；D50=14-20u m；D90≤40；PH值=8-10；包装：25kg；TD密度≥2.2比表面积:0.5-1.2;首次容量/效率:≥110/90%Mn=58.5-60;Li:3.7-4.4;Na≤0.4;Fe≤0.02Ca≤0.03;Ni≤0.01%;H2O≤0.06临析杰能新能源GN-Mn-02(锰酸锂) 正极活性粒径：D10≥2.0；D50=10-20um；D90≤40；PH值≤8-11；包装：25kg；TD密度≥1.8比表面积:0.5-1.5;首次容量/效率:≥90/95Mn≥58-60.5;Li:3.5-4.5;Na≤0.05;Fe≤0.02Cu≤0.02;Ca≤0.05;Ni≤0.03%;H2O≤0.10临析杰能新能源GN-Mn-01(锰酸锂) 正极活性粒径：D10≥2.0；D50=12-16um；D90≤40；PH值≤8-11；包装：25kg；TD密度≥2.0比表面积:0.5-1.5;首次容量/效率:≥105/95Mn=58-60.5;Li:3.5-4.5;Na≤0.05;Fe≤0.02Cu≤0.02;Ca≤0.03;Ni≤0.03%;H2O≤0.10云南玉溪汇龙科技HLA(锰酸锂) 正极活性粒径D50=5-20um；PH值≤5-7；包装：25kg；TD密度≥2.10比表面积:0.5-1.5;首次容量/效率:≥120/94%Mn≥57;Li:3.5-4.5;Na≤0.05;Fe≤0.03Cu≤0.02;Ca≤0.03;Ni≥3.85;H2O≤0.10深圳市贝特瑞LMO（锰）正极活性粒径：D10=1.717；D50=8.863um；D90=23.993；水分：0.048；振实密度:4.053;TAP密度:2.115比表面积:2.284;首次容量/效率:118.3/98%深圳市贝特瑞LFP（三元）正极活性粒径：D10=0.787；D50=5.361um；D90=14.133；水分：0.041；TAP密度：1.170比表面积:15.2;首次容量/效率:142.1/92.15%深圳三晶锂业三元正极活性粒径：D10=6±1；D50=9-11um；D90=16-20；PH值≤11.5；；TD密度≥2.1；外观：黑色固体比表面积:≤0.5;形貌：球形；Al≤0.03；Ni+Mn+Co=58-61.5;Li:7.05-7.4;Fe≤0.01Cu≤0.001;H2O≤0.10;Mg≤0.02深圳市天骄科技PLB-H5 正极活性粒径：D10≥5.0；D50=9-12um；D90≤25；PH值≤11.5；包装：25±0.02kg；TD密度≥2.3比表面积:0.2-0.5;首次容量/效率:≥153/89.5Ni+Mn+Co≥57.17;Li:7-8;Na≤0.03;Fe≤0.01Cu≤0.01;H2O≤0.10;深圳市天骄科技PLB-F 正极活性粒径：D10≥2.0；D50=6-12um；D90≤1 8；PH值≤11.5；包装：25±0.02kg；TD密度≥2.00比表面积:0.3-1.0;首次容量/效率:≥145/89.5Ni+Mn+Co≥57.17;Li:7-8;Na≤0.10;Fe≤0.02Cu≤0.01;H2O≤0.10;江西江特锂电材料三元（L532）正极活性粒径：D10≥4.5；D50=7-12u m；D90≤25；PH值≤11.5；包装：25±0.02kg；TD密度≥2.20比表面积:≤1.0;首次容量:≥145/2.75-4.2VNi+Mn+Co：57～61;Li:7-8;Ca≤0.02;Fe≤0.01Cu≤0.01;H2O≤0.10;Mg≤0.02%重庆特瑞电池材料三元（TR-202）正极活性Ni+Mn+Co=56.7-62.7;Ca≤0. 03;Na≤0.01;SO4≤0.05;PH=9.5-12;水≤0.05%;克容量≥150振实密度2.0-2.5g/cm3；比表面积0.6-1.5m2/g粒径：D10=1-5；D50=5-12;D90=12-25;外观：灰黑色粉末；规格：25±0.02Kg/桶宁波金和新材料三元（S600）正极活性粒径：D10≥3；D50=8-12um；D90≤23；PH值10-11.5；外观：黑色粉末；TD密度1.9-2.5比表面积:0.3-0.7;松装密度≥0.7g/cm3；Ni+Mn+Co≥56;Li:7-7.6;Ca≤0.02;Fe≤0.012Mg≤0.02;Cu≤0.005;Na≤0.01%；H20≤0.2%河南思维能源材料三元（TTM-532）正极活性粒径：D10≥4；D50=7-15 um；D90≤25；PH值9-12；外观：黑灰色粉末；TD密度≥2.00比表面积:≤0.5;首次容量/效率:≥170/85%Ni+Mn+Co≥58;Li:7-8;Ca≤0.02;Fe≤0.01Pb≤0.01;Cd≤0.10;Si≤0.02%佛山市金辉高科厚*宽=25um*44mm 隔膜外观:乳白色;厚度:23-29;透气度:400sec/100ml孔隙率:40%;穿刺强度:389g;拉伸强度MD:95Mpa拉伸强度TD:104Mpa;闭孔温度:133℃;破膜:151℃90℃热收缩MD/TD:2.7/1.3%150℃热收缩MD/TD:14/13.4%深圳市吉美泰电子厚*宽=20um*38mm 隔膜外观:乳白色;厚度:18-22;透气度:≤30〞seconds孔隙率:40-50%;穿刺强度:≥380g闭孔温度:134℃;破膜:166℃90℃热收缩MD/TD:≤3.0%/0%拉伸强度TD:≥100kg/cm2;拉伸强度MD:≥1500；上海荣仲实业乙炔炭黑(DENKA BLACK) 导电剂（正负极均可）含潮量:0.06-0.15%;灰分0.06%;沙状物:0.001%电阻:0.195-0.225Ω-cm;吸碘值87mg/gHCL吸收量13.6-15.8cc/5g；丙酮萃取量0.01%表观密度:0.036-0.250g/cc;C=99.84%;O=0.12%H=0.04%;比表面积80m2/g;粒子直径：27-35um江西正拓新能源SHP-15 导电剂粒径D10=3.8,D50=7.1,D90=14.2;证实密度：0.35g/cm3；碳含量99.973%XRD=3.3573A;Fe=8.86ppm;CL=44.08;SO4=5.58NO3=10.39ppm;容量/效率=350/93%江西正拓新能源SHP-8 导电剂粒径D10=2.5,D50=4.14,D90=8.96;证实密度：0.25g/cm3；碳含量99.985%XRD=3.3525A;Fe=8.48ppm;CL=10.38;SO4=6.25NO3=8.44ppm;容量/效率=350/94%江西正拓新能源SHP-2 导电剂粒径D10=2.19,D50=3.97,D90=8.85;证实密度：0.2415g/cm3；碳含量99.98%XRD3.3573A;Fe=8.81ppm;CL=44.01;SO4=5.65NO3=10.39ppm;容量/效率=350/93%广州松柏化工SBR 电池级固含量：48-52%；PH=6-7.5；粘度80-400Mp a.s最低成膜温度：2℃；表面张力：40-48粒度：D50=150nm广州松柏化工CMC 电池级外观:白色或微黄色粉末;粘度mpa.s2%水=130 0nacl（氯化物）0.45%；水分=3.85%；PH=7Pb≤0.01;fe≤0.01;As≤0.01%纯度99.71%广州松柏化工PTFE 电池级外观:白色均匀乳液;粘度6-15mm2/s树脂含量=60±2%；粒度=0.05-0.2um；ph≥8密度（20摄氏度）=1.48-1.55g/cm3江门赫克力士化工羧甲基纤维素纳电池级外观:白色或微黄色粉末;粘度mpa.s1%水≥650nacl（氯化物）≤0.3%；PH，1%=6.5-8.5取代度0.65-0.95；干燥减量≤10%成都中科来方能源AAA（正极）水性胶外观：微黄均一乳液；PH=7-8；粘度（40°）=6-7Pa.s；固含量=14.9-15.1%稳定性（一年内）：不分层、不破乳成都茵地乐电源LA-132（负极）水性胶外观：微黄均一乳液；PH=7-8；粘度（40°）=5000Pa.s；固含量=15%稳定性（一年内）：不分层、不破乳成都茵地乐电源LA-135（负极）水性胶外观：微黄均一乳液；PH=7-8；粘度（40°）=19200Pa.s；固含量=14.3%稳定性（一年内）：不分层、不破乳深圳国兴新电源10um*320mm(双毛) 铜箔钟孔及渗透：无个/m2；单位质量面积：96g/m2 厚度：10um；抗拉强度35.5kg/mm2 延伸率：3.3%；抗氧化：（180°无变化）深圳伟德智铝制品1235-H18 铝箔UST≥15mpa；Si≤0.2;FE≤0.5;CU=0.05 -0.2 MN≤0.05;ZN≤0.1%;AL≥99.3%;淮南市超强化工N-甲基吡咯烷酮电子级外观：无色透明液体；纯度≥99.9%；丁丙脂≤0.02；水≤0.03；色度≤10；密度=1.028-1.03g/ml；折光率=1.465-1.47濮阳迈奇科技N-甲基吡咯烷酮电子级外观：无色透明液体；纯度≥99.9%；PH=7-9 丁丙脂≤0.05；水≤0.02;色度≤20；氨≤0.003密度=1.029-1.033g/ml；折光率=1.467-1.471香港创世纪实业0.15*3 铝镍复合带镍，铝比率=2：1（±0.02）；镍铝含量≥99.6%尺寸：T=0.15±0.02;B=3.00±0.05; 表面无毛刺、划痕、辊印等抗拉强度=350-420mpa；整合面积≥99.5%香港创世纪实业0.15*3 镍带As=0.0004;Ca=0.004;Si=0.0023;Sb=0.0001 Mn=0.0004;Mg=0.0023;pb=0.0003;Sn=0.0001 Zn=0.0008；C=0.011;S=0.0005;P=0.0014;AL=0.019;Ni≥99.94%Fe=0.0089;Bi=0.0001;Cu=0.0058;Cd=0.0001厦门中物投进出口HSV900 PVDF 密度：1.77-1.79；熔点=165-172°C；熔融粘度:3400-4500Pa.s,绕曲模量:1360-2210mpa抗拉强度=107-214j/m；整合面积≥99.5%极限氧指数：43%;1.8mpa热变形温度：107-214° 邵氏硬度：76-80D；断裂时延伸率：50-250%D638断裂时拉伸强度;34-43%;抗拉强度;40-55%D638。
各向同性石墨
各向同性石墨(isotropic graphite)各向同性石墨是指石墨微晶无序地取向排列，具有各向同性结构的石墨材料。
通常指异向度小于1.10的石墨材料。
各向同性石墨是20世纪60年代出现的炭素新材料，日本东洋炭素株式会社1962年用等静压成型法研制出各向同性石墨，该株式会社同大阪工业技术试验所合作，对配料、混合、成型、焙烧等关键工序进行研究，1971年完成了商品化生产，随后世界各工业化国家相继建立了等静压设备，研究生产各向同性石墨。
性能各向同性石墨具有高密度、高强度、各向异性比小，有较宽的晶粒尺寸范围，而且具有中等大小的模量和断裂应力，在断裂前能长时间保持着高弹性应变，在偏光下呈非光学活性，抗磨性能好、开口气孔率低等特点。
(表1)制造工艺各向同性石墨制造工艺除在原料制备、成型设备、成型工艺上与其他石墨材料制造工艺不同外，均与其他石墨材料制造工艺相同。
(1)原材料。
目前制造各向同性石墨所使用的原材料大致有以下几种：1)天然沥青采用特殊工艺生产球状焦，这种原料本身具有各向异性小的特点。
2)采用普通的焦炭如石油焦、沥青焦。
3)将沥青原料在400～430℃热处理1～2h，使其产生球晶，然后用喹啉提取直径为10μm左右的球状物为原料。
4)以煤沥青，石油裂解残渣中添加无机改性材料(如碳酸钙或碳酸氢钠)经混捏、炭化制备成焦炭为原料。
5)以生焦为原料，不加黏结剂，直接成型。
(2)成型设备。
目前国外普遍采用冷等静压机。
近年来也有采用热等静压机和振动成型压机。
(3)成型工艺。
目前广泛采用冷等静压一湿袋法(也称橡皮压法)(Cold Isos tatic Pressing，简称为CIP)。
其操作见图。
应用和发展由于各向同性石墨的内部均匀性、各向异性小、机械强度、抗腐蚀性及高温特性等方向均优于一般石墨材料，因此，这类材料已广泛应．用于机械、化工、冶金、电工、原子反应堆及生物炭材料，并且是制造石墨密封、轴承、电刷、坩埚及电加工用电极的理想材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（相关数据为参考值，而非保证值）《产品物理特性表》1 / 7 吸尘器用途
滚筒洗衣机用途
（相关数据为参考值，而非保证值）《产品物理特性表》2 / 7 汽车用途
（相关数据为参考值，而非保证值）《产品物理特性表》3 / 7 电动工具用途
工业用途
（相关数据为参考值，而非保证值）《产品物理特性表》4 / 7
冶金和有色金属连铸用途
材质选用Grade Selection
（相关数据为参考值，而非保证值）《产品物理特性表》5 / 7 光纤用途
物理特性（代表值）Physical Properties(Typical)
热处理用途
石墨中杂质含量分析表（以IG-110为例测定）Typical Impurity Level
（相关数据为参考值，而非保证值）《产品物理特性表》6 / 7 机械密封用途
品种特性表Typical Properties
（相关数据为参考值，而非保证值）《产品物理特性表》7 / 7 物理特性一览表Typical Grades/Properties。
