脱硫石膏成分分析标准
提高脱硫石膏生产品质的措施
提高脱硫石膏生产品质的措施摘要：浆液中石膏的过饱和度、浆液的pH值、氧化空气的量、石膏晶粒的形状和大小、操作条件等都是影响脱硫石膏含水率的因素。
本文阐述了脱硫石膏的物理化学以及生产特性，提出了几条提高脱硫石膏生产品质的措施。
关键词:脱硫石膏；生产品质；硫酸钙1.脱硫石膏概述1.化学性质脱硫石膏的主要成分是二水硫酸钙，与天然石膏相同石膏颗粒比较细，平均粒径约40-60微米，颗粒短，纵横比1.5-2.5，呈灰黄色。
碳酸钙是脱硫石膏中的主要杂质，约占5%左右。
未氧化的半水硫酸钙容易结晶成石膏晶体，许多小的半水硫酸钙在石膏表面聚集形成石膏颗粒。
当粒度分布变宽，粒度层不均匀时，石膏的强度减弱，包裹在石膏晶体表面的细小颗粒通过作用毛细管吸收大量污泥，提高了脱水效果。
脱硫石膏的纯度、石灰石粉的利用率、亚硫酸盐的氧化率、流入脱硫塔的石灰石浆液浓度都与除尘率有关。
1.1.物理性质脱硫石膏颗粒多为完整形态的短柱状节理，具有致密的晶体结构，致密的晶体结构网络增加了水化硬化体的强度。
天然石膏水化后主要为针状、片状晶体，晶体接触点应力增大，晶体结构疏松，硬化体强度低。
脱硫石膏水工体的表面密度比天然石膏硬化体高10~20%，这也解释了两种晶体结构的密度差异。
脱硫石膏和天然石膏的标准粗糙度差别不大，凝结时间也很相似，但抗压强度差别很大。
在耗水标准一致的情况下，脱硫石膏的抗压强度和抗折强度分别比天然石膏高100%和80%。
1.1.生产特性石膏脱水系统是脱硫石膏生产中相当重要的一环。
石膏脱水系统分为两段，第一段为石膏旋流浓缩器，第二段为真空带式脱水机。
吸收塔底部排出的浆液主要成分为石膏晶体，固型物含量为8%-15%，经第一段浓缩后变为约原来的一半，之后再经脱水机进行第二次脱水，第二次脱水后石膏的水分含量小于10%。
为控制石膏中氯离子、重金属离子等杂质的含量，保证石膏的质量，系统在石膏脱水过程中建立了滤饼洗涤系统，进行两级洗涤。
1.提高脱硫石膏生产品质的措施脱硫石膏生产品质主要体现在提高石膏的纯度，含水率和杂志含量等方面。
脱硫石膏成分分析
脱硫石膏成分分析脱硫石膏是一种常见的工业废弃物，其主要成分是硫酸钙和水合硫酸钙。
本文将对脱硫石膏的成分进行分析和探讨。
脱硫石膏是通过燃煤过程中对烟气进行脱硫处理得到的一种固体废弃物。
燃煤过程中，燃料中的硫会与氧气反应生成二氧化硫，而二氧化硫是主要的大气污染物之一。
为了减少燃煤对环境的影响，很多燃煤电厂采用脱硫工艺将烟气中的二氧化硫去除，形成脱硫石膏。
脱硫石膏的主要成分是硫酸钙（CaSO4）和水合硫酸钙（CaSO4·2H2O）。
其中，硫酸钙是无色结晶或白色粉末状的固体，具有弱酸性。
在自然界中，硫酸钙主要存在于石膏矿石中。
通过脱硫工艺获得的脱硫石膏中，硫酸钙是最主要的成分，占据了相当大的比例。
水合硫酸钙是硫酸钙与水分子结合形成的化合物，是一种无色结晶体。
它的化学式可以表示为CaSO4·2H2O，表示每个硫酸钙分子与两个水分子结合。
水合硫酸钙在低温下比较稳定，但在高温下会失去结晶水而变为无水硫酸钙。
因此，脱硫石膏通常在脱硫过程中以水合硫酸钙的形式生成，但在贮存和使用时可能会发生结晶水的失去。
除了硫酸钙和水合硫酸钙，脱硫石膏还可能含有其他一些杂质。
这些杂质可以来自燃料中的其他成分、脱硫剂、以及脱硫工艺中的辅助剂等。
这些杂质的成分和含量会因不同的燃料和脱硫工艺而有所差异。
脱硫石膏的成分分析可以通过化学分析方法进行。
常用的分析方法包括X射线衍射（XRD）、红外光谱（IR）和热重-差热分析（TG-DTA）等。
这些分析方法可以帮助确定脱硫石膏中各组分的存在和含量，并了解其物化性质和特点。
总之，脱硫石膏的主要成分是硫酸钙和水合硫酸钙。
硫酸钙是固体废弃物中的主要组分，具有弱酸性；水合硫酸钙是硫酸钙与水分子结合的化合物，其稳定性受温度影响。
脱硫石膏的成分分析可以通过多种化学分析方法进行，有助于了解其组成和性质。
关于脱硫石膏品质影响因素的分析

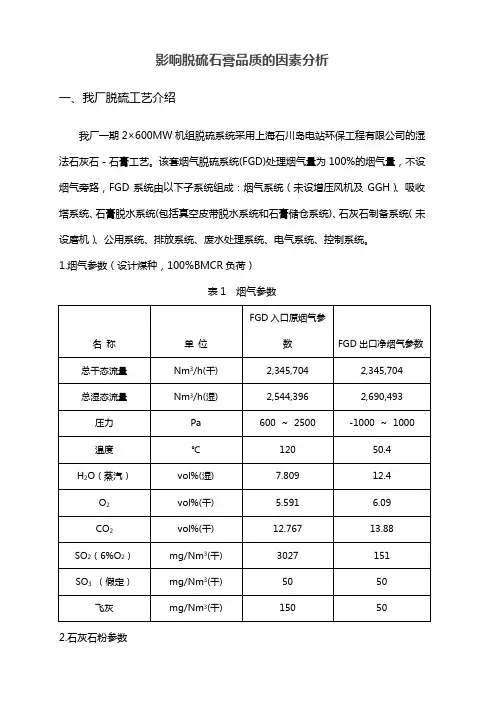

影响脱硫石膏品质的因素分析一、我厂脱硫工艺介绍我厂一期2×600MW机组脱硫系统采用上海石川岛电站环保工程有限公司的湿法石灰石－石膏工艺。
该套烟气脱硫系统(FGD)处理烟气量为100%的烟气量，不设烟气旁路，FGD系统由以下子系统组成：烟气系统（未设增压风机及GGH）、吸收塔系统、石膏脱水系统(包括真空皮带脱水系统和石膏储仓系统)、石灰石制备系统（未设磨机）、公用系统、排放系统、废水处理系统、电气系统、控制系统。
1.烟气参数（设计煤种，100%BMCR负荷）表1 烟气参数2.石灰石粉参数表2 石灰石粉参数3.脱硫装置主要性能指标表3 脱硫装置性能指标4.脱硫系统设备概况表4 脱硫设备概况二、目前脱硫运行存在的问题1.吸收塔浆液和生成石膏的化验数据表5 化验报告单报告类型：脱硫系统查定编号：ND/JLJD/HB/20110313-012.近期石灰石粉品质统计见附件三、影响石膏品质的因素分析1、物料因素影响石膏生成品质的主要因素是石膏浆液的品质，以下是国内普遍认可的石膏浆液的控制标准：以下是我厂石膏浆液分析项目及控制标准：而石灰石品质不仅直接影响脱硫效率，也影响石膏浆液的品质，决定了石膏浆液中硫酸盐和碳酸盐的含量。
石灰石品质主要有以下指标：化学成分、粒径、活性、比表面积等。
其中化学成分主要有氧化钙、氧化镁、二氧化硅等。
以下各指标对脱硫工艺性能的影响：➢化学成分中的氧化钙含量越高，越有利于提高脱硫效率和石膏品质；氧化镁含量越高，石灰石的活性越低，影响石膏生成的品质；二氧化硅含量高，影响脱硫工艺设备的耐磨性。
➢石灰石粉的粒径越小，其比表面积越大，溶解性越好，反应效率高；相反，如果粒径大，必须在很低的PH值下才能充分溶解，但这样又影响了脱硫效率。
➢石灰石的活性越高，反应速度越快；相反，反应速率越快的石灰石粉，其活性越好。
根据湿法石灰石—石膏法脱硫设计技术规范要求，石灰石中的碳酸钙含量大于90%，燃用中低硫份煤种时，石灰石细度要保证250目90%以上的过筛率，燃用高硫分煤种时，石灰石细度要保证325目90%以上的过筛率。
99、何为脱硫石膏,可否用作水泥缓凝剂
何为脱硫石膏，可否用作水泥缓凝剂脱硫石膏是火力发电厂烟气脱硫时由SO2和CaCO3反应生成的一种工业副产石膏,主要成分为CaSO4·H2O,还有一些杂质,如未反应完全的碳酸钙,石灰石中所含有的其它杂质和少量钾、钠盐,一般含量不大于0.5%。
脱硫石膏为灰白色粉末状,0.045mm方孔筛筛余1.0%，其化学成分如表1。
从化学分析可知,脱硫石膏不含对水化性能有负影响的杂质,适宜作水泥缓凝剂。
国外已有成功地应用脱硫石膏作水泥缓凝剂的经验，已给排污单位和水泥厂创造出非常好的经济、社会、环境效益。
表1 原材料化学成分脱硫石膏对硅酸盐水泥、普通水泥性能的影响如表2、表3所示,从试验结果可知,脱硫石膏的掺量大于2.0%时,水泥凝结时间能够满足标准要求,安定性合格,随着石膏掺量增大,凝结时间延长,但强度变化不明显。
与相同掺量天然石膏的水泥相比,脱硫石膏作缓凝剂的水泥初凝时间有所提前,终凝时间相差不大,强度比后者高5%左右。
脱硫石膏掺量在2.5%～4%之间水泥性能较好。
掺量低于2%,水泥的缓凝效果达不到要求。
从上述结果可知,脱硫石膏可以和天然石膏一样用于硅酸盐水泥和普通水泥的生产。
表3 脱硫石膏对普通水泥性能影响注:普通水泥中,矿渣掺量为15%。
脱硫石膏对矿渣水泥和粉煤灰水泥性能影响如表4。
可知,脱硫石膏能正常调节水泥凝结时间,水泥性能正常发展,尤其是强度指标与天然石膏作缓凝剂的水泥保持在相同水平,有的还会高出5%～7%,对于低标号水泥提高的幅度要大一些,约为10%～20%左右。
脱硫石膏在其中不仅作缓凝剂,同时还起到硫酸盐激发剂的作用,促进了水泥强度发展。
表5是分别掺有矿渣和石灰石、矿渣和粉煤灰混合材的复合水泥以脱硫石膏作缓凝剂的性能,试验结果表明,脱硫石膏能够正常调节复合水泥的凝结时间,水泥性能优良。
掺入石灰石的复合水泥性能明显优于掺入粉煤灰的水泥性能。
从上述不同品种水泥的试验结果可知,脱硫石膏中含有部分未反应的CaCO3和部分可溶盐,如K+、Na+盐,这些杂质的存在有利于加速水泥水化,激发混合材活性的充分发挥,加之脱硫石膏细度大,在水泥中能与水泥颗粒和混合材颗粒充分接触,迅速发生反应,能有效调节水泥凝结时间。
脱硫石膏在水泥生产中应用
《脱硫石膏作水泥缓凝剂研究2010-01-31 06:19河南省鼎鑫轻质建材公司研究了利用脱硫石膏作水泥缓凝剂的水泥性能以及脱硫石膏的作用机理。
研究表明,脱硫石膏中含有一定量的碳酸钙,掺入脱硫石膏,水泥凝结时间正常,对水泥力学性能和安定性有积极作用,可以代替天然石膏用于水泥生产。
此外还研究了脱硫石膏的造粒以及使用脱硫石膏给生产企业带来的显著经济效益。
脱硫石膏是火力发电厂烟气脱硫时由SO2和CaCO3反应生成的一种工业副产石膏,主要成分为CaSO4·H2O,还有一些杂质,如未反应完全的碳酸钙,石灰石中所含有的其它杂质和少量钾、钠盐,一般含量不大于0.5%。
脱硫石膏产量大,不受天然石膏产地的限制,将其用于水泥生产已引起人们的广泛关注。
国外已有成功地应用脱硫石膏作水泥缓凝剂的经验,我国近年才有脱硫石膏产出,尚未对其作水泥缓凝剂进行过系统研究,本工作针对发电厂年产30万吨脱硫石膏综合利用问题进行了深入研究工业副产石膏作为一种废弃物会污染环境。
将废弃物资源化,使用脱硫石膏作水泥缓凝剂是非常有效的途径。
这将给排污单位和水泥厂创造好的经济、社会、环境效益。
材料与实验方法主要原材料有脱硫石膏、天然石膏、水泥熟料、矿渣、粉煤灰,化学成分如表1。
脱硫石膏为灰白色粉末状,0.045mm方孔筛筛余1.0%。
主要杂质为未反应完全的CaCO3和部分可溶盐。
从化学分析可知,脱硫石膏不含对水化性能有负影响的杂质,适宜作水泥缓凝剂。
天然石膏为灰白色块状。
粉煤灰为电厂干排灰,物理性能见表2。
矿渣为水淬高炉矿渣。
将水泥熟料、石膏及各种混合材按配比要求计量后在球磨机中混磨30min,水泥细度达到国家标准要求。
实测值,水泥0.08mm方孔筛筛余为7.0%～8.2%。
复合水泥细度2.8%～4.7%。
依据国家标准,对硅酸盐水泥、普通水泥、矿渣硅酸盐水泥、复合水泥的性能进行了全面测试。
结果与讨论脱硫石膏对硅酸盐水泥、普通水泥性能的影响脱硫石膏对硅酸盐水泥、普通水泥性能的影响如表3、表4所示,从试验结果可知,脱硫石膏的掺量大于2.0%时,水泥凝结时间能够满足标准要求,安定性合格,随着石膏掺量增大,凝结时间延长,但强度变化不明显。
脱硫石膏制备γ-CaSO_(4)晶须及Ⅱ-CaSO_(4)晶须
Washing FGD gypsum
Middle layer Settlement stratification Drying
Washed gypsum
Hydrothermal reactiLeabharlann nBoiling water
MgCl2 HCl H2O
II-CaSO4 whisker
600 ℃ Roasting γ-CaSO4 whisker

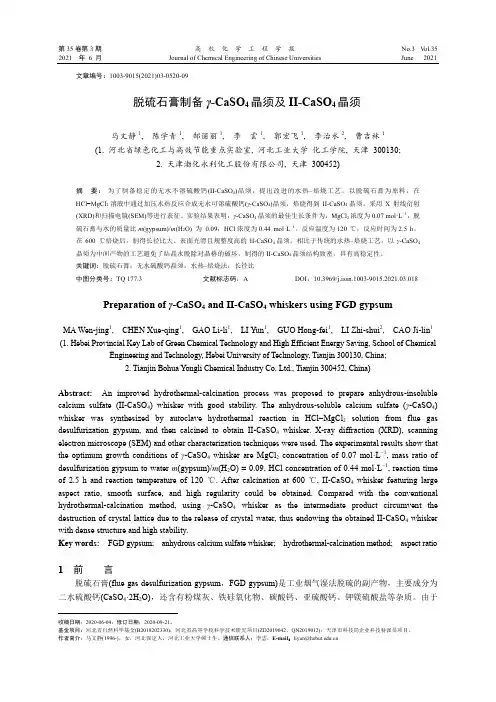

文献标志码：A
DOI：10.3969/j.issn.1003-9015.2021.03.018
Preparation of γ-CaSO4 and II-CaSO4 whiskers using FGD gypsum
MA Wen-jing1, CHEN Xue-qing1, GAO Li-li1, LI Yun1, GUO Hong-fei1, LI Zhi-shui2, CAO Ji-lin1 (1. Hebei Provincial Key Lab of Green Chemical Technology and High Efficient Energy Saving, School of Chemical
1前 言
脱硫石膏(flue gas desulfurization gypsum，FGD gypsum)是工业烟气湿法脱硫的副产物，主要成分为 二水硫酸钙(CaSO4·2H2O)，还含有粉煤灰、铁硅氧化物、碳酸钙、亚硫酸钙、钾镁硫酸盐等杂质。由于
收稿日期：2020-06-04；修订日期：2020-09-21。 基金项目：河北省自然科学基金(B2018202330)；河北省高等学校科学技术研究项目(ZD2019042，QN2019012)；天津市科技局企业科技特派员项目。 作者简介：马文静(1996-)，女，河北保定人，河北工业大学硕士生。通信联系人：李雲，E-mail：liyun@
脱硫石膏成分分析2篇
脱硫石膏成分分析2篇脱硫石膏是一种环境保护材料，其主要成分是以石膏为主要原料，经过反应得到的一种固体材料。
其主要用途是降低烟气中的二氧化硫含量，减少对环境及公众的污染。
本文将对脱硫石膏的成分进行详细的分析。
一、脱硫石膏的成分脱硫石膏主要成分是石膏，其含量在90%以上，另外还包括钙、硫、氧等元素。
其中石膏是一种由硫酸钙(CaSO4)形成的盐类化合物，是由天然矿物或化学合成方式得到的。
在脱硫过程中，石膏是通过反应形成的，其反应原理是烟气中的二氧化硫与吸收剂中的碱性成分反应生成硫酸盐，从而得到脱硫石膏。
二、脱硫石膏中的主要化学成分1. 石膏石膏的化学式是CaSO4·2H2O，是一种天然矿物或化学合成得到的盐类化合物，在脱硫石膏中占据主要成分。
石膏具有良好的高强度、高透气性和耐水性等性质。
其主要作用是起到固化作用，使脱硫石膏形成一定的硬度，并能够成为一种环保材料。
2. 泥灰石泥灰石是CaCO3和MgCO3混合晶体的岩石，通常为白色或灰色，在脱硫石膏中也占据一定比例。
其主要作用是通过反应与烟气中的二氧化硫形成相应的硫酸盐，从而降低烟气中的污染物含量。
3. 氢氧化钙氢氧化钙（Ca(OH)2）是一种白色微粉末，用于低温脱硫。
其主要作用是起到吸收烟气中的二氧化硫的作用，由于具有碱性，可以与二氧化硫中的气体形成反应，从而成为脱硫石膏的一部分。
4. 硫酸盐硫酸盐是指含有硫酸根离子（SO4）的化合物，在脱硫石膏中也占据一定比例。
当元素硫或二氧化硫与吸收剂中的碱性成分反应生成硫酸盐时，它们也会被固定在脱硫石膏中。
三、脱硫石膏的化学分析方法脱硫石膏的化学分析方法主要包括X射线荧光分析、红外光谱分析、扫描电镜分析等。
其中X射线荧光分析法是确定脱硫石膏成分的一种常用方法，它可以快速、准确地检测硫酸钙、钙、硫等元素的含量。
红外光谱分析法可以确定石膏中的结构、功能团、官能团等信息，有助于对石膏的性质进行深入了解。
扫描电镜分析则可以对脱硫石膏的晶体结构进行观察，分析其形貌、大小和分布等特征。
脱硫石膏氧化钙的含量
脱硫石膏氧化钙的含量
脱硫石膏氧化钙的含量可以根据脱硫石膏的成分和含量进行计算。
一般来说，脱硫石膏主要由石膏（CaSO4·2H2O）和其他
杂质组成，其中氧化钙（CaO）是石膏中含量较高的成分之一。
脱硫石膏中氧化钙的含量可以通过化学分析方法进行测定。
其中一种常用的方法是采用滴定法，将脱硫石膏样品溶解后，用盐酸滴定溶液中的氢氧化钠，利用酸碱中和反应计算出氧化钙的含量。
另外，还可以通过红外光谱仪、X射线衍射仪等仪器进行定性和定量分析，进一步确定脱硫石膏中氧化钙的含量。
需要注意的是，脱硫石膏中氧化钙的含量会受到原料和工艺等因素的影响，不同生产厂家和工艺条件下脱硫石膏中氧化钙的含量可能会有所不同。
因此，在具体应用时，需要根据实际情况进行检测和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脱硫石膏主要成分测试标准
一、石膏中亚硫酸盐含量的测定
取1.0000g左右干燥后的石膏样品放入锥形烧瓶并加入10mL 0.05mol/L的I2溶液（必须能显示出I2 溶液的颜色，即使CaSO3得到充分氧化）；加入5mL HCl(1+1)，摇动并放置3 min，用0.05mol/L标定后的Na2S2O3溶液滴定, 当液体颜色变淡黄时加入1%淀粉指示剂，当溶液蓝色消失时即为滴定终点；最后不加石膏样品作空白值。
计算公式如下：
CaSO3·1/2H2O(％) =
V0—空白试验时消耗的Na2S2O3的体积，ml
V1—滴定剩余I2消耗的Na2S2O3的体积，ml
m—石膏样品的重量，g
二、石膏中碳酸盐含量的测定
称取约1.0000g干燥后的石膏样品放入烧杯中，并加入5mL30％H2O2和100mL除盐水，置于磁力搅拌器上搅拌10min，并静置2min。
加入20mL 0.1mol/L HCl的标准溶液，搅拌后将溶液加热至60℃（若碳酸钙含量较高需加入足够量的HCl并煮沸）并静置15min。
用0.1mol/L 的NaOH标准溶液滴定溶液中过量的HCl，用酚酞指示剂指示滴定终点，滴至pH到达7.0溶液由无色变成淡红色，30秒内不褪色即为滴定终点。
最后不加石膏样品作空白值。
计算公式如下：
V0—空白试验时消耗的NaOH的体积，ml
V1—滴定过量盐酸消耗的NaOH的体积，ml
m—石膏样品的重量，mg
三、石膏中硫酸盐含量的测定
离子交换法
称取烘干的0.1000g石膏样品倒入烧杯内，加入5ml 30% H2O2和100mL煮沸的除盐水，在搅拌器上搅拌10分钟，加入15.0000g用热水反复洗至中性（pH值＝7.0）的阳离子交换树脂，继续搅拌10分钟，将样品连同树脂用定量快速滤纸过滤，再用煮沸的除盐水反复冲洗树脂7-8次，在滤液中加入溴甲酚绿－甲基红混合指示剂，用0.1mol/L的NaOH溶液滴定滤液至亮绿色。
计算公式如下：
CaSO4·2H2O(%)=
CNaOH—NaOH的摩尔浓度，mol/l
m—石膏试样重量，g
V—消耗NaOH体积，mL
V0—树脂空白值（一般为0），mL
—石膏样品中CaSO3·1/2H2O的质量浓度，％
硫酸钡重量法
取1.0000g干燥后的石膏样品，放入烧杯中，加入10ml（1+1）HCl 和100ml 除盐水，用滤纸过滤，然后用热水冲洗并用容量瓶收集滤液，加热样品，开始沸腾时一边搅拌一边逐渐加入20ml 10%BaCl2继续沸腾几分钟，然后放在加热器中1h，冷却放置一晚以使SO42-与Ba2+反应完全。
用无灰级滤纸过滤，然后用热水反复冲洗，直到洗液中不含Cl‐为止（用AgNO3标准溶液滴至滤液无混浊现象），将过滤物和滤纸放入已称重坩锅中，用烘箱在
105-110℃温度下烘2h，待沉淀物干燥后，放入马弗炉内在700-800 ℃温度下加热30min，用干燥器干燥处理后冷却样品30min，然后称重得到BaSO4晶体和坩埚的重量。
根据下面的公式可以计算出CaSO4·2H2O的含量。
计算公式如下：
式中：
A—干燥后的石膏样品重量，g
B—坩埚的重量，g
C—BaSO4晶体和坩埚的重量，g
172.17—CaSO4·2H2O的分子量
233.4—BaSO4的分子量
（测试原理：首先加入盐酸溶液并加热以除去石膏中CaSO3的影响，充分溶解的SO42-与标准的BaCl2反应生成溶解度极低的BaSO4，通过过滤收集到的BaSO4和无灰级滤纸放在已称重的坩锅内，在700-800℃高温下得到BaSO4晶体。
具体反应方程式如下：）。
