电动云台的控制
六轴电动云台校准规程
六轴电动云台校准规程
六轴电动云台是一种常见的机电一体化设备，用于控制相机或其他传感器在多个方向上进行精确的定位和转动。
校准六轴电动云台是非常重要的，因为它能确保设备在使用过程中能够准确地响应控制指令并保持稳定的运行。
以下是六轴电动云台的校准规程：
1. 确保环境稳定，在进行校准之前，要确保设备所处的环境稳定，避免风、震动或其他外部因素对校准过程造成干扰。
2. 电源连接，将六轴电动云台连接到稳定的电源，并确保电源供应符合设备的要求。
3. 启动设备，按照设备说明书中的操作步骤，启动六轴电动云台，让设备进入校准模式。
4. 调零校准，进行零位校准，确保各个轴线的初始位置准确无误。
这通常需要通过设备上的控制面板或者软件界面来完成。
5. 角度校准，根据设备的要求，对各个轴线进行角度校准，确保设备在旋转和倾斜时能够准确地响应控制指令。
6. 稳定性测试，完成校准后，进行稳定性测试，检查设备在不同角度和速度下的表现，确保校准效果符合要求。
7. 参数保存，校准完成后，根据设备的要求，将校准参数保存到设备中，以便在日常使用中能够快速调用。
以上是六轴电动云台的校准规程，通过严格按照规程操作，可以确保设备在使用过程中能够保持稳定的性能和精准的定位能力。
在进行校准时，一定要仔细阅读设备的操作手册，并严格按照要求进行操作，以确保校准的准确性和有效性。
无人机飞行中的云台控制技巧与实例
无人机云台控制是无人机飞行中一项重要的技能，它涉及到对无人机摄像头的控制，从而实现对飞行中画面稳定、调整和拍摄效果的控制。
以下是一些无人机飞行中的云台控制技巧与实例：技巧一：熟悉云台操作界面首先，你需要熟悉你的无人机的云台控制界面。
大多数无人机都配备有专门的云台控制按钮，通常包括旋转、推拉、变焦等操作。
确保你清楚这些按钮的功能和使用方法。
技巧二：注意飞行高度和速度飞行高度和速度会影响画面的稳定性。
在低速和低高度时，云台更有可能出现抖动。
因此，在飞行时应尽量保持匀速前进，并保持足够的高度以保证画面稳定。
技巧三：合理使用云台控制模式大多数无人机都提供多种云台控制模式，如自动模式、运动模式、风景模式等。
根据需要选择合适的模式，可以获得更好的拍摄效果。
例如，在拍摄运动场景时，应选择运动模式，以获得更稳定的画面。
技巧四：注意风力影响风力会直接影响画面的稳定性。
在风力较大时，应适当增强云台力度，或调整飞行高度以减少风力影响。
实例一：稳定画面拍摄户外活动假设你正在拍摄一场户外运动比赛，希望通过无人机拍摄稳定的画面。
首先，你需要熟悉你的无人机的云台控制界面。
在此例中，你的无人机提供了多种云台控制模式，如自动模式、运动模式和风景模式。
你选择了运动模式，并调整了飞行高度以适应风力影响。
在拍摄过程中，你不断调整云台力度，以确保画面稳定。
最终，你成功地记录下了比赛的精彩瞬间。
实例二：利用云台控制拍摄夜景夜晚的城市景色非常适合通过无人机拍摄。
在此例中，你需要合理使用云台控制模式和调整飞行高度和速度以适应低光环境。
你选择了风景模式并适当增强了云台力度，以获得更稳定的画面。
在飞行过程中，你不断调整飞行高度和速度，以适应城市灯光的变化，并确保画面稳定。
最终，你成功地记录下了夜晚城市的美丽景色。
总结：熟练掌握无人机云台控制技巧对于拍摄高质量的画面非常重要。
通过熟悉操作界面、注意飞行高度和速度、合理使用控制模式以及注意风力影响等技巧，可以获得更稳定的画面效果。

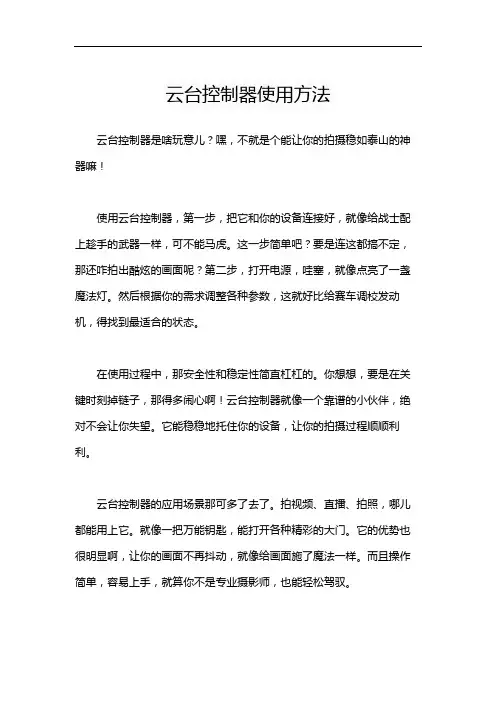

云台控制器使用方法
云台控制器使用方法
云台控制器是啥玩意儿？嘿，不就是个能让你的拍摄稳如泰山的神器嘛！
使用云台控制器，第一步，把它和你的设备连接好，就像给战士配上趁手的武器一样，可不能马虎。
这一步简单吧？要是连这都搞不定，那还咋拍出酷炫的画面呢？第二步，打开电源，哇塞，就像点亮了一盏魔法灯。
然后根据你的需求调整各种参数，这就好比给赛车调校发动机，得找到最适合的状态。
在使用过程中，那安全性和稳定性简直杠杠的。
你想想，要是在关键时刻掉链子，那得多闹心啊！云台控制器就像一个靠谱的小伙伴，绝对不会让你失望。
它能稳稳地托住你的设备，让你的拍摄过程顺顺利利。
云台控制器的应用场景那可多了去了。
拍视频、直播、拍照，哪儿都能用上它。
就像一把万能钥匙，能打开各种精彩的大门。
它的优势也很明显啊，让你的画面不再抖动，就像给画面施了魔法一样。
而且操作简单，容易上手，就算你不是专业摄影师，也能轻松驾驭。
咱来举个实际案例哈。
有一次我去旅游，带着云台控制器，哇，拍出来的视频那叫一个稳。
跟我同行的小伙伴没用云台控制器，拍出来的画面晃得让人头晕。
这效果，简直一个天上一个地下。
云台控制器就是这么牛！用了它，你就能拍出超棒的作品，让你的回忆更加精彩。
还等啥呢？赶紧试试吧！。
云台无刷电机控制方案
云台无刷电机控制方案引言云台无刷电机是一种高效、高精度的电机，广泛应用于机器人、摄像机等需要稳定运动的设备中。
本文将介绍云台无刷电机的工作原理和控制方案。
工作原理云台无刷电机是一种采用无刷直流电机（BLDC）驱动的电机。
与传统的有刷直流电机相比，无刷电机通过电子换向器来实现转子磁场的换向，从而消除了刷子和换向环的摩擦，提高了电机的效率和可靠性。
云台无刷电机通常由三相线圈、永磁转子和电子控制器组成。
电子控制器负责监测电机的位置信息，并根据需要控制电流流向线圈，从而改变转子磁场的方向。
这种控制方式称为无刷电机的电子换向。
控制方案PID控制PID控制是一种常用的用于云台无刷电机控制的方法。
它通过计算当前位置与目标位置之间的误差，并根据误差调整电机的驱动信号，实现位置的闭环控制。
步骤1.设置目标位置和PID参数。
2.读取当前位置信息。
3.计算位置误差（目标位置 - 当前位置）。
4.根据PID参数计算比例项（P项）、积分项（I项）和微分项（D项）。
5.计算PID输出值（PID输出 = P项 + I项 + D项）。
6.根据PID输出值调整电机驱动信号。
优点和缺点优点：•算法简单，易于实现。
•对于静态和缓慢变化的位置目标，效果较好。
•可以实现较高的控制精度。
缺点：•对于快速变化的位置目标，响应速度较慢。
•当遇到非线性系统或参数变化时，需要重新调整PID参数。
模型预测控制模型预测控制是一种更高级的控制方法，它通过建立电机的数学模型，并预测未来一段时间内的电机位置、速度和加速度等信息，从而控制电机的运动。
步骤1.根据电机的动力学方程建立数学模型。
2.读取当前位置信息。
3.根据模型预测未来一段时间内的位置、速度和加速度。
4.根据预测结果计算控制信号，并调整电机驱动信号。
优点和缺点优点：•对于快速变化的位置目标，响应速度较快。
•能够对非线性系统进行预测和控制。
•可以实现较高的控制精度。
缺点：•算法复杂，实现较为困难。

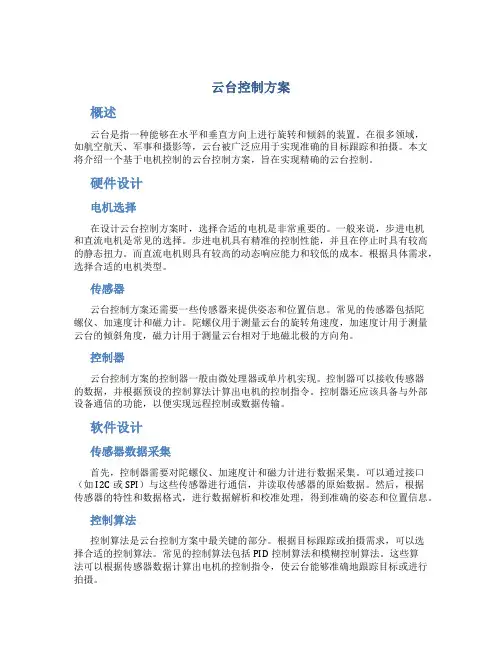

云台控制方案
云台控制方案概述云台是指一种能够在水平和垂直方向上进行旋转和倾斜的装置。
在很多领域，如航空航天、军事和摄影等，云台被广泛应用于实现准确的目标跟踪和拍摄。
本文将介绍一个基于电机控制的云台控制方案，旨在实现精确的云台控制。
硬件设计电机选择在设计云台控制方案时，选择合适的电机是非常重要的。
一般来说，步进电机和直流电机是常见的选择。
步进电机具有精准的控制性能，并且在停止时具有较高的静态扭力。
而直流电机则具有较高的动态响应能力和较低的成本。
根据具体需求，选择合适的电机类型。
传感器云台控制方案还需要一些传感器来提供姿态和位置信息。
常见的传感器包括陀螺仪、加速度计和磁力计。
陀螺仪用于测量云台的旋转角速度，加速度计用于测量云台的倾斜角度，磁力计用于测量云台相对于地磁北极的方向角。
控制器云台控制方案的控制器一般由微处理器或单片机实现。
控制器可以接收传感器的数据，并根据预设的控制算法计算出电机的控制指令。
控制器还应该具备与外部设备通信的功能，以便实现远程控制或数据传输。
软件设计传感器数据采集首先，控制器需要对陀螺仪、加速度计和磁力计进行数据采集。
可以通过接口（如I2C或SPI）与这些传感器进行通信，并读取传感器的原始数据。
然后，根据传感器的特性和数据格式，进行数据解析和校准处理，得到准确的姿态和位置信息。
控制算法控制算法是云台控制方案中最关键的部分。
根据目标跟踪或拍摄需求，可以选择合适的控制算法。
常见的控制算法包括PID控制算法和模糊控制算法。
这些算法可以根据传感器数据计算出电机的控制指令，使云台能够准确地跟踪目标或进行拍摄。
控制指令输出控制指令输出是将计算得到的控制指令转化为电机的驱动信号。
如果使用步进电机，可以通过步进电机驱动器将控制指令转化为电流驱动步进电机。
如果使用直流电机，可以通过PWM信号控制电机的转速和方向。
控制指令输出要考虑电机的响应特性，以确保云台能够实现精确的控制。
功能扩展云台控制方案还可以进一步扩展其功能。

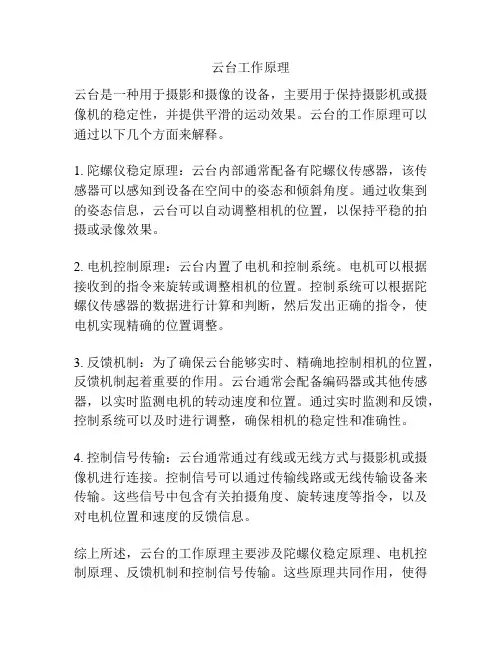

云台工作原理
云台工作原理
云台是一种用于摄影和摄像的设备，主要用于保持摄影机或摄像机的稳定性，并提供平滑的运动效果。
云台的工作原理可以通过以下几个方面来解释。
1. 陀螺仪稳定原理：云台内部通常配备有陀螺仪传感器，该传感器可以感知到设备在空间中的姿态和倾斜角度。
通过收集到的姿态信息，云台可以自动调整相机的位置，以保持平稳的拍摄或录像效果。
2. 电机控制原理：云台内置了电机和控制系统。
电机可以根据接收到的指令来旋转或调整相机的位置。
控制系统可以根据陀螺仪传感器的数据进行计算和判断，然后发出正确的指令，使电机实现精确的位置调整。
3. 反馈机制：为了确保云台能够实时、精确地控制相机的位置，反馈机制起着重要的作用。
云台通常会配备编码器或其他传感器，以实时监测电机的转动速度和位置。
通过实时监测和反馈，控制系统可以及时进行调整，确保相机的稳定性和准确性。
4. 控制信号传输：云台通常通过有线或无线方式与摄影机或摄像机进行连接。
控制信号可以通过传输线路或无线传输设备来传输。
这些信号中包含有关拍摄角度、旋转速度等指令，以及对电机位置和速度的反馈信息。
综上所述，云台的工作原理主要涉及陀螺仪稳定原理、电机控制原理、反馈机制和控制信号传输。
这些原理共同作用，使得
云台能够实现相机的稳定控制和平滑运动，提供更加出色的摄影和摄像效果。
致峰yt2000电动云台使用教程(一)
致峰yt2000电动云台使用教程(一)致峰YT2000电动云台使用教程介绍•YT2000电动云台是一款专为影视拍摄设计的云台设备。
•本教程将详细介绍YT2000电动云台的功能和使用方法，以帮助用户更好地操作和掌握该设备。
准备工作•确保YT2000电动云台已正确安装并连接到相机。
•确保相机已固定在云台上，并确保稳定。
功能概述YT2000电动云台具备以下功能： 1. 水平方向平滑运动：可实现水平方向360度无死角的旋转。
2. 垂直方向平滑运动：可实现垂直方向的倾斜和平移运动。
3. 手动控制：通过手柄进行云台的控制和调整。
4. 远程遥控：可使用遥控器对云台进行操作。
5. 惯性控制：云台具备惯性控制系统，可实现平滑的移动过渡。
使用步骤1. 电源连接•将YT2000电动云台与电源适配器连接。
•接通电源，确保云台电源开关为打开状态。
2. 相机安装•将相机固定装在云台上，确保稳定和安全。
3. 手动控制操作1.按下云台的电源开关，确保电源已开启。
2.使用手柄控制云台的左右移动，观察相机的水平方向变化。
3.使用手柄控制云台的上下移动，观察相机的垂直方向变化。
4.调整手柄的灵敏度，以获得更精确的控制效果。
4. 远程遥控操作1.使用遥控器对云台进行操作。
2.前后控制摇杆可实现云台的水平方向旋转。
3.左右控制摇杆可控制云台的垂直方向倾斜和平移运动。
5. 调整参数设置•YT2000电动云台具备多种参数调整选项，可根据个人需求进行设置：–速度：调整云台的运动速度。
–加速度：调整云台的运动加速度。
–平滑度：调整云台运动的平滑程度。
6. 结束使用•关闭云台的电源开关。
•断开电源适配器与云台的连接。
注意事项•在操作云台时，确保环境安全，避免发生意外。
•遵循使用说明中的安全要求和操作规范。
•定期清洁和维护云台设备，保持其正常运行。
•如有问题或困惑，建议查阅用户手册或联系厂家客服进行咨询。
以上就是YT2000电动云台的使用教程，希望能对您有所帮助！7. 实际应用场景YT2000电动云台广泛应用于以下场景：•影视拍摄：通过云台的平滑运动，可以实现影视作品中的高质量镜头。
基于AVR单片机的电动云台控制器设计
基于AVR单片机的电动云台控制器设计
电动云台是一种用于摄影、舞台灯光以及监控等领域的设备，它能够实现云台的旋转和倾斜，从而实现摄影机或其他设备的远程控制。
为了实现对电动云台的精确控制，本文设计了一种基于AVR单片机的电动云台控制器。
首先，本文选用了AVR单片机作为控制芯片。
AVR单片机具有功耗低、成本低以及易于编程等优势，非常适合作为电动云台控制器的核心芯片。
其次，本文设计了电动云台的控制电路。
该电路包括电机驱动模块、编码器模块以及传感器模块等。
电机驱动模块用于控制电动云台的旋转和倾斜，编码器模块用于测量电动云台的角度，传感器模块用于获取环境信息，如温度、湿度等。
在软件设计方面，本文采用了嵌入式C语言进行编程。
首先，通过编程将AVR单片机与各个模块进行连接，实现数据的传输和控制信号的输出。
其次，设计了电动云台的控制算法。
通过计算电动云台的角度和目标角度之间的差值，控制电机驱动模块的输出，从而实现对电动云台的精确控制。
最后，本文还设计了用户界面，用户可以通过界面输入目标角度，并实时监测电动云台的运动状态。
为了验证设计的有效性，本文进行了实验。
实验结果表明，基于AVR单片机的电动云台控制器能够实现对电动云台的精确控制。
无论是旋转还是倾斜，电动云台都能够按照设定的角度进行运动，并且能够快速响应用户的操作指令。
综上所述，本文设计了一种基于AVR单片机的电动云台控制器。
通过合理的硬件设计和软件编程，实现了对电动云台的精确控制。
这种控制器具有功耗低、成本低以及易于编程等优势，有望在摄影、舞台灯光以及监控等领域得到广泛应用。
