二氧化碳载冷剂制冷系统效果

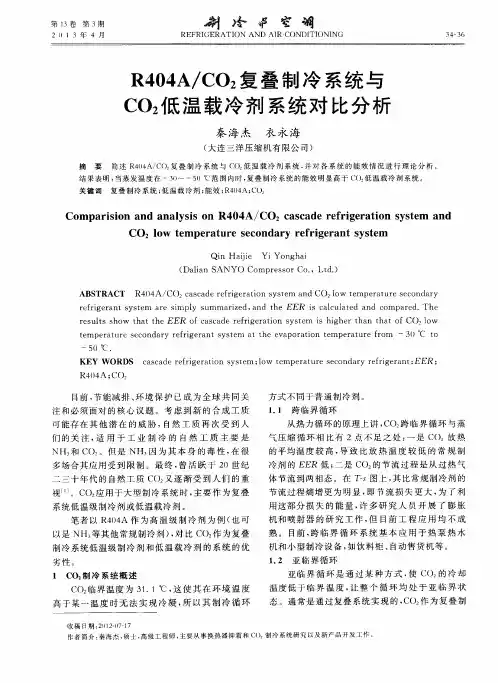

R404A／CO2复叠制冷系统与CO2低温载冷剂系统对比分析
２（ ）／３ 年 ４ 月
｛垮
室 调
ＲＥＦＲＩ ＧＥＲＡ Ｔ１ ０Ｎ Ａ ＮＤ ＡＩ Ｒ ＣＯ ＮＤＩ ＴＩ ＯＮ Ｉ Ｎ Ｇ
Ｒ４ ０ ４ Ａ／ Ｃ ｏ ２ 复 叠 制 冷 系统 与 Ｃ Ｏ２ 低 温 载 冷 剂 系统 对 比分 析
秦 海杰 衣永 海
（ 大 连 三 洋 压 缩 机 有 限公 司 ）
ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｓ ｈｏ ｗ ｔ ｈａ ｔ ｔ ｈ ｅ ＥＥＲ ｏ ｆ ｃ ａ ｓ ｃ ａ ｄ ｅ ｒ ｅ ｆ ｒ ｉ ｇ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｓ ｙｓ ｔ ｅ ｍ ｉ ｓ ｈｉ ｇ ｈｅ ｒ ｔ ｈａ ｎ ｔ ｈ ａ ｔ ｏ ｆ ＣＯ２ ｌ ｏｗ
ｒ ｅ ｆ ｒ ｉ ｇ ｅ ｒ ａ ｎ ｔ ｓ ｙ ｓ ｔ ｅ ｍ ａ ｒ ｅ ｓ ｉ ｍ ｐｌ ｙ ｓ ｕ ｍｍａ ｒ ｉ ｚ ｅ ｄ， ａ ｎｄ ｔ ｈｅ Ｅ ＥＲ ｉ ｓ ｃ ａ ｌ ｃ ｕ ｌ ａ ｔ ｅ ｄ ａ ｎ ｄ ｃ ｏ ｍ ｐａ ｒ ｅ ｄ．Ｔｈｅ
Ｃ ｏ ｍｐ ａ ｒ ｉ ｓ ｉ ｏ ｎ ａ ｎ ｄ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｎ Ｒ ４ ０ ４ Ａ／ Ｃ Ｏ２ ｃ ａ ｓ ｃ ａ ｄ ｅ ｒ ｅ ｆ ｒ ｉ ｇ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｓ ｙ ｓ ｔ ｅ ｍ ａ ｎ ｄ
ＣＯ２ ｌ ｏ ｗ ｔ ｅ ｍｐｅ ｒ ａ ｔ ｕ ｒ ｅ ｓ ｅ ｃ ｏ ｎｄ ａ ｒ ｙ ｒ ｅ ｆ ｒ ｉ ｇ ｅ ｒ ａ ｎ ｔ ｓ ｙ ｓ ｔ ｅ ｍ
Ｒ４ ０ ４Ａ ； Ｃ０，
目前 ， 节 能减 排 、 环 境 保 护 已成 为 全 球 共 同 关
方 式不 同于普 通制冷 剂 。
１ ． １ 跨 临 界 循 环
二氧化碳在冷库制冷系统的应用
3、价格便宜（不需要回收设备）。来源广泛，勿需回收，可以大大降低制冷 剂替代成本，节约能源，解决化合物对环境的污染问题，具有良好的经济性。 4、单位容积制冷量大（系统体积小）。分子量小，制冷能力大。可减少制冷设 备与管道尺寸。 5、与普通润滑剂和结构材料相兼容。可适应各种润滑油和常见机械零部件材料。
二、CO2制冷剂的性质 CO2（ R744）是在 19世纪 60年代研究成功的一种制冷剂，它的标准 沸点
-78.2℃，凝固温度-56.55℃，临界压力 7.372Mpa，临界温度 31.1℃。 0℃时的容积制冷量 5398Kcal/m ³，ODP为 0，GWP为 1。 （一）CO2制冷剂具有的主要优势
【NH3用作高温段制冷剂，CO2用作低温段制冷剂。两个制冷循环通过一个‘冷 凝蒸发器’联系在一起，构成完整的复叠循环。高温段 NH3循环是常规的制冷循 环，NH3在‘冷凝蒸发器’中蒸发，将高温 CO2气体冷凝（通俗地说 NH3系统 相当于 CO2 的冷却塔）。在‘冷凝蒸发器’中，冷凝后的 CO2通过循环泵送到 CO2蒸发器。经过蒸发器后的气态 CO2被压缩机吸入，经过压缩后进入‘冷凝 蒸发器’冷凝。如此循环反复，完成整个循环。】 四、氨双级、氨+二氧化碳载冷、氨+二氧化碳复叠、二氧化碳制冷对比 1、安全、环保、操作方面：
=
=
1
1
GWP=1，环保 GWP=330
0
NH3：
NH3：
co2作制冷剂
co2作制冷剂
二氧化碳（CO2）在制冷行业中被广泛用作一种制冷剂，特别是在超市和商业冷藏设备以及传统车用空调系统中。
此外，CO2还具有以下优点：
1. 环保性：CO2 是天然存在的物质，不会损害臭氧层，也没有对全球变暖的贡献。
相比之下，许多传统制冷剂，如氟利昂（CFC）和氢氟氯碳化物（HCFC），对环境有害。
2. 高效性：CO2具有相当高的制冷效率，特别在高温环境下。
它可在较低的压力下产生高温差，从而提高制冷效果。
3. 安全性：CO2作制冷剂时不易燃烧，也没有毒性。
这使得CO2在安全性方面相对于其他一些制冷剂更受欢迎。
4. 易获得性：CO2作为常见的气体存在于自然界中。
因此，它相对容易获得，在供应方面也更加稳定和可靠。
5. 技术成熟度：CO2作为制冷剂的应用已有多年历史。
相应的技术和设备已经相对成熟，并且在全球范围内得到了广泛应用和认可。
然而，CO2作为制冷剂也存在一些挑战。
由于其工作压力较高，所需的设备和系统成本可能会比传统的制冷系统更高。
此外，CO2制冷系统的运行需要更严格的控制和监测，以确保安全性和效率。
总体而言，CO2作为一种环保、高效、安全的制冷剂，具有广阔的应用前景，并在全球范围内得到了越来越多的关注和采用。
二氧化碳载冷系统与冰河冷媒载冷系统在冷库应用中的比较
二氧化碳载冷系统与冰河冷媒载冷系统在冷库应用中的比较1安全性1.1压力二氧化碳载冷系统的运行压力一般为15~27bar，设计压力一般为40bar，而冰河冷媒载冷系统运行压力一般为3~5bar，设计压力10bar。
从数值上可以看出二氧化碳在运行时的压力远高于冰河冷媒载冷系统。
二氧化碳载冷系统的管道阀门均属于GC2级别，纳入当地特种设备监督检验所的监管范围，特检所会定期上门监检。
而且冰河冷媒载冷系统始终在液态下运行，没有相变，不易燃不爆炸，管道阀门一般不被判定为压力管道，不需要接受监管，给制冷系统管理带来一定的简化。
1.2毒性二氧化碳本身无色无味无毒，但是其浓度过高对人体仍是有害的。
在室外环境中，二氧化碳的浓度一般为350~450ppm。
当二氧化碳的浓度上升到2000～5000ppm时，人会感觉头痛、嗜睡、心跳加速、轻度恶心。
当二氧化碳的浓度大于5000ppm（相当于浓度0.5%）时，可能导致严重缺氧、昏迷、甚至死亡。
二氧化碳载冷系统一旦发生泄漏，二氧化碳马上蒸发为气体，因其没有气味，人无法在短时间内发现。
同时，二氧化碳的密度大于空气，向下沉积，当浓度积累到一定程度，人将会因为缺氧而昏倒，而地面的二氧化碳浓度更高，处境更加危险。
冰河冷媒属于低毒物质，且不易挥发。
因系统压力较低，泄漏一般都是局部的渗漏，会有水滴滴下，易被发现。
同时，因其不易挥发，不会形成有毒的气体，不会对人体造成伤害。
2运行情况2.1压力波动二氧化碳作为载冷剂使用时属于相变载冷剂，蒸发或冷凝的速度较快，当末端负荷波动较大时，管道内载冷剂的状态波动也较大。
二氧化碳在系统中以饱和状态循环，压力与温度一一对应，所以压力与温度的波动是同样的幅度。
载冷剂侧的波动会反馈到冷源侧，由于自动控制的特点，压缩机的加减载会产生一定的滞后效应，导致系统在短时间内很难达到一个平衡的状态。
冰河冷媒属于单相载冷剂，始终以液态的形式运行，通过进出口的温差带走末端热量。
二氧化碳载冷系统循环原理
二氧化碳载冷系统循环原理二氧化碳（CO2）载冷系统是一种先进的制冷技术，它利用二氧化碳作为制冷剂来实现制冷效果。
该系统的循环原理是通过不同温度下的相变过程来实现热量的传递与转换。
二氧化碳在常温常压下是一种无色无味的气体，但在高压下可以变成液态或固态。
这种特性使得二氧化碳成为一种理想的制冷剂，因为它可以在不同温度下进行相变，从而实现热量的吸收和释放。
二氧化碳载冷系统的循环过程由压缩、冷凝、膨胀和蒸发四个主要步骤组成。
首先，二氧化碳气体被压缩到高压状态，通过压缩机将气体压缩为液体。
然后，高温高压的二氧化碳液体进入冷凝器，在冷却水或空气的作用下，释放热量并转化为高压液体。
这一过程中，二氧化碳的温度逐渐下降。
接下来，高压液体经过节流阀或膨胀阀进入膨胀器，压力迅速下降，同时液体二氧化碳发生了相变，部分液体变成气体。
由于相变的需要吸收热量，所以膨胀器的出口温度会比进口温度低。
膨胀器出口的低温二氧化碳气体进入蒸发器，在与周围环境接触的过程中吸收热量，使得蒸发器内的温度下降。
经过蒸发器的低温二氧化碳气体被压缩机重新吸入，重新开始循环。
整个循环过程中，二氧化碳的相变和温度变化使得热量在不同的部件之间传递和转换，从而实现了制冷效果。
二氧化碳载冷系统具有许多优点。
首先，二氧化碳是一种环保的制冷剂，不会对大气层造成破坏，不会对人体健康产生危害。
其次，二氧化碳的热物性良好，热传导性能高，使得系统的制冷效果更加高效。
此外，二氧化碳的工作压力相对较高，可以减小系统的体积和管道的直径，降低制冷设备的成本和安装难度。
然而，二氧化碳载冷系统也存在一些挑战和限制。
首先，由于二氧化碳的临界温度和临界压力较低，所以系统的制冷效果在高温和高压条件下会受到限制。
其次，二氧化碳的传热性能相对较差，需要选择合适的换热器和增加换热面积来提高传热效果。
此外，二氧化碳的气相和液相密度差异较大，需要设计合理的管路和控制方式，以确保系统的稳定运行。
二氧化碳载冷系统的循环原理是通过二氧化碳在不同温度下的相变过程实现热量的传递和转换。

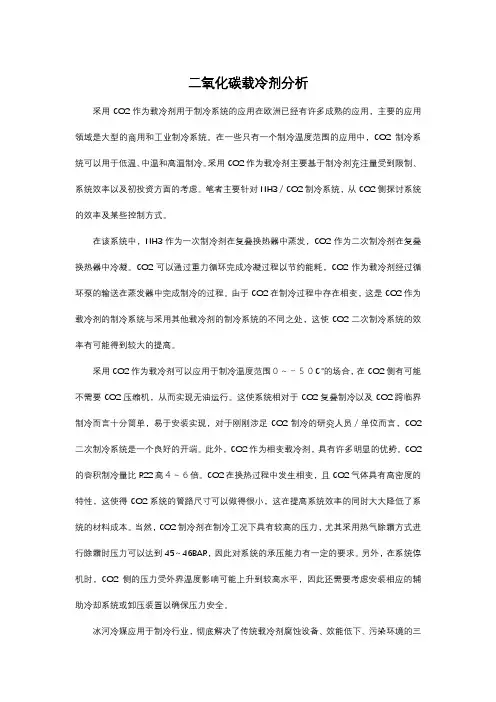

二氧化碳载冷剂分析
二氧化碳载冷剂分析采用CO2作为载冷剂用于制冷系统的应用在欧洲已经有许多成熟的应用，主要的应用领域是大型的商用和工业制冷系统。
在一些只有一个制冷温度范围的应用中，CO2制冷系统可以用于低温、中温和高温制冷。
采用CO2作为载冷剂主要基于制冷剂充注量受到限制、系统效率以及初投资方面的考虑。
笔者主要针对NH3／CO2制冷系统，从CO2侧探讨系统的效率及某些控制方式。
在该系统中，NH3作为一次制冷剂在复叠换热器中蒸发，CO2作为二次制冷剂在复叠换热器中冷凝。
CO2可以通过重力循环完成冷凝过程以节约能耗，CO2作为载冷剂经过循环泵的输送在蒸发器中完成制冷的过程。
由于CO2在制冷过程中存在相变，这是CO2作为载冷剂的制冷系统与采用其他载冷剂的制冷系统的不同之处，这使CO2二次制冷系统的效率有可能得到较大的提高。
采用CO2作为载冷剂可以应用于制冷温度范围０～－５０℃的场合，在CO2侧有可能不需要CO2压缩机，从而实现无油运行。
这使系统相对于CO2复叠制冷以及CO2跨临界制冷而言十分简单，易于安装实现，对于刚刚涉足CO2制冷的研究人员／单位而言，CO2二次制冷系统是一个良好的开端。
此外，CO2作为相变载冷剂，具有许多明显的优势。
CO2的容积制冷量比R22高４～６倍。
CO2在换热过程中发生相变，且CO2气体具有高密度的特性，这使得CO2系统的管路尺寸可以做得很小，这在提高系统效率的同时大大降低了系统的材料成本。
当然，CO2制冷剂在制冷工况下具有较高的压力，尤其采用热气除霜方式进行除霜时压力可以达到45～46BAR，因此对系统的承压能力有一定的要求。
另外，在系统停机时，CO2侧的压力受外界温度影响可能上升到较高水平，因此还需要考虑安装相应的辅助冷却系统或卸压装置以确保压力安全。
冰河冷媒应用于制冷行业，彻底解决了传统载冷剂腐蚀设备、效能低下、污染环境的三大难题。
二氧化碳作为制冷剂
二氧化碳作为制冷剂二氧化碳，化学式CO2，是一种常见的化合物。
除了在地球大气层中广泛存在，二氧化碳还有着广泛的应用领域，其中之一就是作为制冷剂。
制冷剂在现代社会中扮演着重要的角色，用于各种冷却和制冷设备中。
二氧化碳作为制冷剂的应用则具有许多优势。
二氧化碳是一种天然的制冷剂，不存在对臭氧层的破坏问题，对环境友好。
与传统的制冷剂如氟利昂相比，二氧化碳不会导致温室效应和全球变暖。
二氧化碳的制冷效果非常好。
二氧化碳具有较低的沸点和较高的冷却效率，能够在相对较低的温度下提供强大的制冷能力。
这使得二氧化碳成为许多工业和商业领域的理想选择，例如超市冷柜、制冷车辆等。
二氧化碳的制冷系统相对简单，易于维护。
与其他制冷剂相比，二氧化碳的制冷系统更加紧凑，减少了设备的体积和重量。
同时，二氧化碳的制冷系统不需要高压和高温，降低了安全风险。
然而，二氧化碳作为制冷剂也存在一些挑战。
首先是二氧化碳的特性决定了它只能在较高的压力下工作。
这使得制冷系统的设计和制造需要更高的技术要求和成本。
其次，二氧化碳在常温下是一种气体，需要通过压缩和冷却来转化为液体状态，这增加了系统的复杂性。
为了克服这些挑战，科学家和工程师们提出了许多创新的解决方案。
例如，采用高效的压缩机和换热器可以提高二氧化碳制冷系统的效率。
同时，利用先进的控制技术和系统设计可以实现对二氧化碳制冷系统的精确控制和优化。
除了以上的优势和挑战，二氧化碳作为制冷剂还有一些其他的特点。
例如，二氧化碳制冷系统的噪音较低，适用于一些对噪音要求较高的场合。
此外，二氧化碳的制冷系统还可以与其他能源系统集成，实现多能源的综合利用。
总的来说，二氧化碳作为制冷剂具有许多优势，包括对环境友好、制冷效果好以及系统简单易维护等。
虽然存在一些挑战，但通过创新的技术和系统设计，这些挑战是可以被克服的。
随着对环境保护意识的提高和技术的不断进步，相信二氧化碳作为制冷剂将在未来得到更广泛的应用。
co2制冷效果
co2制冷效果1. 简介在当前环境保护和可持续发展的背景下，寻找高效、环保的制冷技术变得越来越重要。
其中，二氧化碳（CO2）制冷技术因其独特的性质而备受关注。
本文将深入探讨CO2制冷效果及其优势。
2. CO2的制冷性质CO2是一种天然的、无毒的气体，具有以下几个制冷性质： - 高制冷效果：CO2在常温下处于超临界状态，其制冷效果比常见的氟利昂等制冷剂更强。
- 高热传导性：CO2具有较高的热传导性能，有利于制冷系统的换热效果。
- 高可压缩性：CO2的可压缩性使其在制冷循环中能够更好地适应不同的工况需求。
- 高环保性：CO2是一种零臭氧破坏潜力的制冷剂，不会对大气层造成损害。
3. CO2制冷系统的工作原理CO2制冷系统由压缩机、冷凝器、膨胀阀和蒸发器等组成，其工作原理如下： 1.压缩机将低温低压的CO2气体压缩成高温高压的气体。
2. 高温高压的CO2气体通过冷凝器散热，变成高温高压的液体。
3. 经过膨胀阀的节流作用，液体CO2进入蒸发器，吸收外界热量，变成低温低压的CO2气体。
4. 低温低压的CO2气体再次进入压缩机，循环进行制冷过程。
4. CO2制冷效果的优势CO2制冷技术相比传统制冷技术具有以下优势： ### 4.1 高效能 CO2制冷系统的制冷效果优于传统制冷剂，其制冷能力更强，能够更快速地将物体降温到所需温度，提高制冷效率。
4.2 环保CO2是一种天然的制冷剂，不会对大气层造成破坏，不会导致臭氧层损失和全球变暖等环境问题。
使用CO2制冷技术符合环保要求。
4.3 节能CO2制冷系统的能耗较低，可以有效减少能源消耗，降低运行成本。
此外，CO2制冷系统还可以利用余热进行能量回收，进一步提高能源利用效率。
4.4 安全CO2是一种无毒、无燃性的制冷剂，相比传统制冷剂更安全可靠。
在使用和处理过程中，不会对人体和环境造成危害。
5. CO2制冷技术的应用领域CO2制冷技术已经在多个领域得到应用，包括但不限于以下几个方面： ### 5.1商业制冷 CO2制冷系统广泛应用于超市、商场等商业场所的制冷设备中，能够提供稳定的制冷效果，满足大规模制冷需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化碳载冷剂制冷系统效果
Ｃ０２载冷剂系统类型有氟／Ｃ０２载冷剂系统、ＮＨ３／Ｃ０２载冷剂系统等。
下图是Ｃ０２载冷剂系统载冷侧系统的示意图。
Ｃ０２载冷剂系统一次制冷剂和载冷剂是在冷凝蒸发器中进行换热的，一次制冷剂在冷凝蒸发器中蒸发吸热，载冷剂０３２在其中冷凝放热。
冷凝后的Ｃ０２液体进入Ｃ０２循环桶，然后通过循环泵将Ｃ０２液体输送到末端冷风机，并在其中蒸发完成制冷。
蒸发后的湿Ｃ０２气体经循环桶分离后，Ｃ０２干气体回冷凝蒸发器，完成一次循环。
ｃｏ２载冷系统与其它载冷系统的相比，存在着优势：ｃｏ２作为载冷剂，无毒、无腐蚀。
通过实例及理论分析发现，选用ｃｏ２作为载冷剂，可以满足选择载冷剂所必须具备的所有条件，同时可以提高系统的ＣＯＰ。
载冷剂系统在制冷时，Ｃ〇２是相变换热，而其它如水、乙二醇等载冷剂在换热时未发生相变。
因此ｃｏ２用冷风机的换热面积和ｃｏ２所使用的管道尺寸得到有效减小。
研宂表明Ｃ０２所需的泵功率平均只占盐水类载冷剂所需泵功率的１０％。
将Ｃ０２载冷剂系统与其它三种载冷剂系统（Ｃａｃｌ２、乙二醇、丙二醇）进行对比，得出Ｃ０２载冷剂系统节能达到２０％以上，并分析得出寿命周期内总费用比乙二醇系统要低２０％左右。
Ｃ０２作为载冷剂的不足之处是运行压力较髙，制冷系统设计要求高。
目前国内使用的直接制冷系统主要有氨制冷系统（多为泵供液）和氟制冷系统（多为直接膨胀供液）。
氨作为制冷剂虽然能效高，但是其有毒可燃可爆，存在着潜在的危险；氟利昂作为制冷剂，对环境存在着潜在的威胁。
因此，氨系统和氟系统均存在各自的不足。
冰川制冷科技(北京)有限公司（简称冰川制冷）位于京津冀一体化发展的核心区域北京。
冰川制冷致力打造节能环保技术的设计、施工和运营管理，冰川制冷长期与美国宾夕法尼亚大学保持着技术合作，先后共同开发出了高效环保的液体传热介质（简称载冷剂），至今为止已经研发了10余种型号载冷剂，满足不同工况使用最低温-100℃，最高温300℃，具有温域宽、对金属（铜、铝、碳钢、不锈钢等）材质无腐蚀、低温动力粘度小、低温比热大的特点，相比传统的载冷剂乙二醇、丙二醇有非常大优势。
基于高效环保的载冷剂，公司针对冷库、中央空调、医药等涉及制冷的行业有多年的节能设计经验，可对不同行业，不同的制冷工艺进行优化设计和优化改造。
