土石坝防渗加固处理措施分析

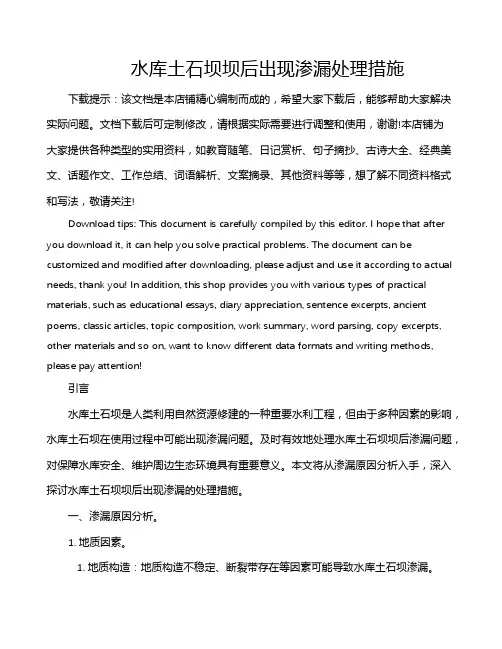

水库土石坝坝后出现渗漏处理措施
水库土石坝坝后出现渗漏处理措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言水库土石坝是人类利用自然资源修建的一种重要水利工程，但由于多种因素的影响，水库土石坝在使用过程中可能出现渗漏问题。
土石坝渗流破坏类型分析及防治措施
土石坝渗流破坏类型分析及防治措施摘要：根据国内外大量失事大坝资料证实，由渗透破坏引起的事故占到四成以上。
因此渗流问题是影响土石坝安全的主要因素。
本文对土石坝渗流破坏机理进行分析及总结出防治方法措施关键词：土石坝渗流破坏防治措施土石坝是应用最广的挡水建筑物，用散粒材料填筑在不同的坝基上，挡水后上下游的水头差引起了水通过坝体、坝基及两岸坡向下游渗流。
由于勘测设计不当、施工质量不良和管理运行不当以及渗流、地震等，使土石坝及其坝基发生缺陷病害，甚至垮坝失事。
重要的病害有渗流破坏、滑坡、裂缝、地震震害和液化及其他病害。
针对这些病害必须采取选用这种或那种坝体和坝基加固技术，以保证土石坝的安全及其水库的正常运用。
根据国内外大量失事大坝资料证实，由渗透破坏引起的事故占到四成以上。
因此渗流问题是影响土石坝安全的主要因素。
一、土石坝渗流破坏类型坝体渗漏浸润线从坝坡逸出将导致坝坡湿润或沼泽化:这种现象一般发生在均质坝或混合土料坝型中，过高的浸润面增加了滑坡的可能性，同时由于渗流的长期作用和气温及降雨的影响，坝坡土体的抗剪强度减小，局部渗透破坏，导致滑塌的可能性加大。
下游坝面出现集中渗漏;坝体在分层填筑时土层较厚，施工机械的功率不足，致使每层填土上部不密实，局部疏松，形成水平集中渗漏带，有的坝由于施工组织落后，特别是大规模的人工填筑施工，采用分段包干的填筑方法，土层厚薄不一，上升速度不一致，致使相临两段的接合部位出现了少压或漏压的松土带。
坝体裂缝渗漏:坝体开裂是形成坝体隐蔽渗漏的原因之一，由于心墙或斜墙后坝壳一般是强透水的土料，通过裂缝的集中渗漏将在坝壳中扩散，因而难以发现集中渗漏区，根据坝壳浸润面观测成果也难以判断渗漏的存在。
2、坝后地面渗漏土石坝外坡坝后地面出现砂沸、砂环、泉涌、管涌或沼泽化是经常遇到的渗漏现象，其成因与地层的构造及未能采取有效的渗流控制有关。
对表层透水性较小的粉细砂、淤泥或壤土，其下为强透水的砂砾石或砂层地基，若坝后没有采取排水减压措施(减压井、减压沟)或有排水设施，但是由于这种地层的渗流出逸坡降较大，当出逸坡降大于表层土的临界坡降时，坝后地面即出现砂沸等破坏现象。
土石坝防渗变形的处理措施
土石坝防渗变形的处理措施一、背景介绍土石坝是一种常见的水利工程建筑物，其主要功能是防洪、蓄水和发电等。
然而，土石坝在长期使用过程中，会出现防渗性能下降和变形等问题，严重影响其安全性和使用寿命。
因此，对土石坝的防渗变形问题进行处理是十分必要的。
二、土石坝防渗变形原因1. 土壤基础不稳定2. 建造质量不佳3. 水压作用过大4. 外部环境影响三、土石坝防渗变形处理措施1. 采用加固措施(1) 加固土体：通过加强土体的密实度和强度来提高土体的稳定性。
(2) 加固堤体：对堤体进行加固处理，如加厚堤顶、加宽堤脚等。
(3) 加固基础：通过对基础进行处理来提高基础的承载能力。
2. 采用抗渗措施(1) 采用隔离层：在堆筑土石坝前，在原地面上铺设隔离层材料，以防止水从土壤中渗透。
(2) 采用排水系统：通过设置排水管道和排水孔等设施，将坝体内的积水及时排出，降低坝体内的水压力。
(3) 采用防渗帷幕：在土石坝的下游面或周边设置防渗帷幕，以防止水从土壤中渗透。
四、具体实施步骤1. 前期准备(1) 对土石坝进行全面检查和评估。
(2) 根据检查结果确定采取何种措施进行处理。
(3) 编制详细的工程方案和施工图纸。
2. 施工前期准备(1) 确定施工区域，并对其进行清理和平整处理。
(2) 准备所需材料、设备和人员，并对其进行检查和调试。
3. 加固措施实施(1) 加固土体：通过压实、振动加固等方式提高土体密实度和强度。
(2) 加固堤体：对堤顶、堤脚等进行加固处理，如加宽、加高等。
(3) 加固基础：通过注浆、灌浆等方式提高基础承载能力。
4. 抗渗措施实施(1) 采用隔离层：在原地面上铺设隔离层材料，如高密度聚乙烯膜等。
(2) 采用排水系统：设置排水管道和排水孔等设施，将坝体内的积水及时排出。
(3) 采用防渗帷幕：在土石坝的下游面或周边设置防渗帷幕，如钢筋混凝土帷幕等。
5. 施工后期处理(1) 对加固和抗渗措施进行检查和评估。
(2) 对施工现场进行清理和整理处理。
水利工程中土石坝渗漏的原因及处理措施
水利工程中土石坝渗漏的原因及处理措施摘要:在我国经济建设快速发展的过程中，水利工程一直被人们关注。
土石坝作为水利工程的重要核心组成部分，土石坝的渗漏问题一直得到了人们的重视。
一直以来，土石坝渗漏事故发生的很多，在水利工程事故处理中占有一定的比例。
在水利工程中土石坝渗漏不仅影响着人民的生命财产安全，更直接影响了水利工程的经济利益。
基于此，本文就水利工程十石坝渗漏的原因及处理措施展开分析与研究。
关键词:水利工程；土石坝；渗漏作为一个多年从事水利水电工程建设的技术人员，做好水利工程土石坝渗漏技术工作，是在水利工程建设中的技术及施工管理人员值得关注、思考的问题。
为做好土石坝渗漏技术管理工作，首先我们就要认清水利工程土石坝渗漏的原因，然后根据形成原因采取一些有的效解决办法，因此，本文首先对水利工程十石坝渗漏的原因进行了如下的分析，同时也提出了几点建议性的策略。
一、水利工程中土石坝渗漏的原因造成土石坝渗漏的原因大多都是由坝身的心墙和斜墙裂缝导致士石坝的坝体渗漏。
(一)心墙利斜墙裂缝有水流从通过。
在水利工程土石坝渗漏问题中，十石坝坝体的心墙组成材料和斜墙的组成材料与十石坝其他部位的组成材料有所区别，所以，不同的组成材料经过一段时间运用之后，由于变形等原因，致使土石坝坝体的心墙和斜墙裂缝。
当今，在水利工程土石坝渗漏问题中，心墙和斜墙裂缝能够经常看到，由于大量的渗漏水流在裂缝中窜涌而过，由于渗漏水流的冲破力很强，所以，导致管涌的发生，最终形成土石坝坝体的心墙和斜墙裂缝。
在管涌作用下，将一些防渗体的材料带到土石坝的下游，这样情况下，土石坝坝体的心墙和斜墙自然而然就是去了防渗的功能。
(二)在土石坝坝体进行修改扩建的变高的过程中，在老防渗体和新防渗体衔接的地方，由于处理的不好，所以造成漏水。
当水利工程土石坝坝体进行修建加高的过程中，在老防渗体和新防渗体衔接的地方，由于处理的不好，所以，为土石坝渗漏提供了有利条件。
在土石坝坝体修建加高的过程中，由于施工人员没有对土石坝坝体的老心墙采取正确的处理措施，当水位长高以后，土石坝坝体老心墙的防渗承受水涨梯度会变大，这样就增加了水流穿击的危险，再加上施工人员将土石坝的心墙直接改成斜墙，由于坝体内部的死水排干困难，在对基础进行处理的时候，由于施工人员的疏忽，所以处理的不够严格，也为土石坝渗漏提供了有利条件，形成了漏水隐患。
土(土石)坝防渗治漏工程措施
土(土石)坝防渗治漏工程措施摘要：在目前已成水利蓄水枢纽中，绝大多数是利用粘土防渗，由于粘土防渗体积庞大，施工质量难以保证，往往留下许多隐患，使工程一蓄水就出现渗漏，从而形成病险工程。
我县的土坝、土石混合坝占总数81座的90％以上，其中：因渗漏造成的病险水库占66％。
根据多年的病险水库整治经验总结，特介绍几种实用的防渗治漏工程措施。
关键词：水库防渗工程措施当前，绝大多数已成水库均建于上世纪60—80年代，由于受当时的设计水平和施工技术的限制，大多数为粘土防渗土坝或土石混合坝，水库蓄水后，在水压力作用下，渗流对土体产生渗流作用力，流力作用于无粘性土的颗粒以及粘性土的骨架上，使其失去平衡，产生各种形式的渗透变形，直至产生渗透破坏，使水库出现各种病险而无法正常发挥效益，相反还要浪费大量人力物力确保防洪度汛安全，据统计，因渗漏造成大坝不安全的约占病险水库总数的60％以上，所以，合理的防渗治漏工程措施是保证水库除险加固成功的关键。
土坝和土石坝常见的渗透破坏按部位主要分坝体(或坝基)渗漏、坝肩接触渗漏和绕坝渗漏。
针对不同部位、不同坝体结构以及渗漏范围大小，在正确分析渗漏原因的基础上合理采用最有效、最节省、最方便的工程措施，达到除险加固工作事半功倍是我们的根本目的，为此特介绍三种比较适用的防渗治漏工程措施。
一、粘土防渗治漏粘土是传统的防渗材料，但在已成水库附近一般难以找到高质量的粘土，大多只能在耕作区开采，一般运距较远，加之土地要有偿征用，所以，粘土成本较高，且用量受到限制，仅仅适用于粘土需用量较少的情况。
粘土防渗治漏的原理和施工要求与新建土坝一样，利用“上堵下排”的原理，对坝轴线上游被破坏及松动的粘土进行开挖，然后用优质粘土进行夯筑回填，使之与老坝有机结合共同形成防渗体。
回填施工严格按碾压土石坝旌工技术规范的有关要求进行，严格控制粘土质量和碾压质量，处理好边界接触部位的衔接。
为使新旧土体紧密结合，防止交结面因不均匀沉陷和收缩形成裂缝，应将老坝体开挖成阶梯状，分层夯实。
土石坝坝体裂缝和渗漏及其防渗加固技术分析
１土石坝 坝 体裂 缝和 渗漏 土石 坝形成 坝体 裂缝 和渗漏 的原 因是 多方 面的 ，由于土石 坝为 散粒 体组 成 的挡水 建筑 物 ，防渗体 用粘 土心 墙或 斜墙 、钢筋 混凝 土面板 等 ，而基 面 的 地 形不规 则 、 地质 不均 匀 、 碾压 质量 等 因素 ， 断面 间的沉 陷 （ 使 包括 固体 沉 陷） 不 同 ，引起 水平 向 （ 括垂直 河 向与顺 河 向） 包 的拉应 力 ，从而 引起接 近垂 直坝 轴线 方 向和平行 坝轴 线方 向 的裂缝或 面板 止水 的开裂 。其 中 以接 近垂 直坝 轴 线方 向的裂 缝危 害较 大，它 使 防渗体产 生裂 缝或 面板 止水 开裂 等 ，引起渗透 破坏 。土石 坝在 施工 期和蓄 水期 的变 形往往 占总变形 的 ６ ％ ７ ％ ０ ０ ，也 就是 说 有３％ ４％ ０ 到 ０ 的后期 影 响，由土 石坝 原型观 测 资料分 析表 明 ： 后期 变形 对上 石 坝防渗 体 的强度 、稳 定和裂 缝有 显著 影响 。此外 生物 的影 响 ，主 要包 括老 鼠 等动物 和树 木等 植物 造成 的土体洞 穴 ，也是 引起 渗透 破坏 的因 素之 ～。还 有 坝体 受波浪 的冲 击导 致上游 护坡 冲刷 和淘蚀 而损 坏 ，主要是 由ｆ 干砌 石 的厚 度不足 、下 垫层 设计不 合理 、混凝 土和 浆砌 石护 坡厚度 太 薄、裂 缝太 宽 、排
应 用 技 术
●Ｉ
土 石 坝 坝体 裂 缝 和 渗 漏 及 其 防 渗 加 固 技 术 分 析
张 卫 平
（ 南省迪 庆州 维西 县水 利水 电局 云 云南 迪庆州 ６ ４ ０） ７６ ０
［ 摘 要］ 石 坝病 害 中， 坝体 裂 缝 、建筑 物 裂 缝 、坝 体 坝基 漏 水 、上 游 护坡 冲 刷 破坏 以及 白蚁 洞 穴 等 占的 比重 较 大 。上 石 坝防 渗 加 固是 病 险水 库 土 除险 加 固工 作 中 非常 重 要 的 方面 ［ 关键 词］ 土石 坝 坝体 裂缝 防渗加 固 中图分类 号 ：Ｖ４ Ｔ６ １ 文献标 识 码 ： Ａ 文章编 号 ：０ ９ ９４ （０ ０ ０ ３７ ０ １０ １Ｘ ２ １）４ ００ — １
土石坝坝基防渗处理
2020/9/22
7
一、岩基处理
参见混凝土坝
覆盖层较薄时，做截水槽，阻截渗流；较高土石 坝应挖除，坐落于基岩上。
防渗体与基岩的接触面要求结合紧密。
不需过多考虑断层、破碎带、软弱夹层等的承载 力和不均匀沉降问题。主要研究抗渗稳定性和抗 溶蚀性能。
基岩透水性较强时需做帷幕灌浆。
2020/9/22
2020/9/22
10
在砂砾石地基上建坝的主要问题是进行 渗流控制，解决的方法是作好防渗和排水。
1.垂直防渗设施 2.上游水平防渗铺盖 3.下游排水设施
2020/9/22
11
1.垂直防渗设施包括:
(1)粘性土截水槽 (2)混凝土防渗墙 (3)灌浆帷幕
2020/9/22
12
(1) 粘性土截水槽
当坝基砂砾石层不太深厚时，截水槽是 最常用而又稳妥可靠的防渗设施。一般布置在 大坝防渗体的底部（均质坝则多设在靠上游 1/3至1/2坝顶宽处），横贯整个河床并延伸到 两岸。
30
帷幕灌桨既可以处理较深的砂砾石层； 也可以处理局部不便于用其他防渗方法施工 的地层；还可以作为其他防渗结构的补强措 施。
2020/9/22
31
帷幕灌桨存在的问题是工艺较复杂，费 用偏高，地表需加压重，否则灌浆质量达不 到要求。对地层的适应性差，即这种灌浆方 法是否宜于采用，取决于地层的可灌性。
2020/9/22
32
2.上游水平防渗铺盖
用粘性土料修筑铺盖与坝身防渗体相连 接，并向上游延伸至要求的长度，也是土石 坝常用的防渗设施。铺盖的作用是延长渗径， 从而使坝基渗漏损失和渗流坡降减小至容许 范围以内。
2020/9/22
15
2020/9/22
土石坝防渗处理措施
土石坝防渗处理措施1. 引言土石坝是一种常见的水利工程结构，用于堵塞河流、沟渠等水体，形成蓄水或调节水流的功能。
然而，土石坝常常面临着渗漏问题，导致水资源的浪费和土石坝的稳定性降低。
因此，对土石坝进行防渗处理是非常重要的。
本文将介绍土石坝防渗处理的常见措施，包括土壤改良、防渗材料的选用和防渗控制措施等。
2. 土壤改良土壤改良是土石坝防渗处理的重要手段之一。
通过改良土壤的物理性质和化学性质，降低土壤的渗透性和渗漏量。
2.1 土壤加固土壤加固是改良土壤的常用方式之一。
常见的土壤加固方法包括夯实、振动加固和压实等。
这些方法可以增加土壤的密实度和抗渗性能，减少土壤的渗流路径，从而降低渗漏风险。
2.2 土壤改质土壤改质是通过添加特殊材料改变土壤的性质，增加土壤的抗渗能力。
常见的土壤改质材料包括粘土、水泥和石灰等。
添加这些材料可以提高土壤的黏聚性和胶结性，减少渗漏通道的存在。
3. 防渗材料的选用防渗材料的选用是土石坝防渗处理的关键步骤之一。
根据不同的工程需求和条件，选择合适的防渗材料可以有效降低土石坝的渗漏风险。
3.1 高分子材料高分子材料是一种常见的防渗材料，其具有良好的密封性能和抗渗能力。
常见的高分子材料包括土工合成材料（如土工膜）、橡胶和聚合物等。
这些材料可以在土石坝表面构筑防渗层，防止水分通过材料的渗透。
3.2 岩石防渗材料岩石防渗材料主要是指以岩石为基础的防渗材料，如膨润土、黏土和矿渣等。
这些材料具有较高的渗透阻力和抗渗能力，适用于土石坝的防渗处理。
4. 防渗控制措施除了土壤改良和防渗材料的选用外，还需要采取一些防渗控制措施来进一步提高土石坝的防渗能力。
4.1 排水系统排水系统是一项重要的防渗控制措施，用于排除土石坝内部的渗漏水。
常见的排水系统包括水平排水系统和垂直排水系统。
水平排水系统通过水平布置的管道将渗漏水引导到集水井或泄洪道中，而垂直排水系统通过垂直布置的排水墙或排水井来排除渗漏水。
4.2 堤面防渗层堤面防渗层是构筑在土石坝表面的防渗层，用于防止渗漏水的进入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程科 技 ＩＩｌ
土石坝 防渗 加固处理措施分析
白曦 伟
（ 西省 兴 平 市水 利 局 ， 西 兴 乎险水库 防渗加 固处理工程为研究对 象， 本 对其 中一种（ 水平和垂直组合 防渗方案 ） 固方案为具体分析对 象进行 了详细地阐 加 述 ， 大家作 参考之 用。 谨供 关键词 ： 险水库； 病 土石坝； 防渗加 固； 土工膜
一
游坝肩 ２ ７ ７ ７ － ｍ高 程处 。 ０
Ｚ１ ． ３主坝上游坝坡塌陷体加固２ ｚ下游坝 ＬＩ、
坡护坡整治方案主坝上游坝坡塌陷体加固， 主要 是采取机械开挖为主， 要求挖至基岩溶洞 艚 沟） 面， 并爆破扩充洞口， 清洗干净后， Ｃ ５ 回填 １ 砼塞 ， 砼塞深度不应小于洞口直径 ２ ， 倍 塞顶直径大于 孔口 直径 １ ５倍。 上部回填粘土层覆盖。 若挖不到 基岩 浏 寝 造 成坝体大范围破坏时） ， 至少处 理深度不应小于 ３ ， ｍ 处理半径不应小于塌陷形成
ｌ 概述 对于土石坝的防渗加固问题 ， —般处理防渗 的原则“ 下排” 上堵” 上堵 。“ 的措施有垂直防渗和 水平防渗。 垂直防渗有混凝土防渗墙、 高压喷射灌 浆防渗 、 劈裂灌浆防渗、 冲抓套 井回填粘土防渗、 土工合成材料防渗 、 混凝土防渗墙等冰 平防渗有粘土铺盖等。 下排” “ ， 的措施有： 在坝体背水坡脚附近开挖导渗沟、 减压 井和盖重压渗等。垂直防渗处理可以比 地 解决坝基和＝ 身渗漏问题 ， 呗 水平防渗绪 水减压导渗， 虽然可以做到坝基渗透稳定 ， 但仍有 定渗漏水量损失。 ２ 防渗加固方案分析 本文以某病险水库防渗加固处理工程为研 究对象 ， 中一种（ 对其 水平和垂直组合 防渗方案 ） 加固方案为具体分析对象进行了详细地阐 ： 述 ２１ 防渗加固措施 坝基采用混凝土 防渗心墙和布设复合土工 膜， 坝体 Ｅ 坡＝ 游 ＾ 琐复 合土工膜防渗， 上游坝坡局 部加固及 Ｅ 下游坝坡护峨处 理等。 、 ２． １ 坝基防渗 采用水平和垂直组合防渗方 １ 案。水平防渗是在坝脚以下库内 ２０ ０ ｍ范围内水 平铺设—布一膜复合士工膜； 垂直防渗是在 匕 游坝 脚处建造混凝土防渗墙 ，防渗墙深度确定遵循下 面两个原则． 次灌浆孔深度确定按两条原则为标 本 准 ，一是墙 深达 基岩 相对 隔水层单 位透水 率 ｑ３ｕ＝ ＝ Ｌ ， 是深 ＾ 岩溶溶洞发育层高程以 。根据 下 本工程主坝地质情况，防渗墙深度约为人坝基灰 岩基础 ２ ｍ 墙顶与水平防渗复合土 工 ０， 膜及 匕 游 坝坡防渗复合土工膜紧密结合在—起 。防渗心墙 布置在上游坝脚处 ， 距坝轴线 ７ ２ 防渗墙顶部 ６ ｍ， 设计高程为 ２ ３ ７ 为了与墙的 Ｅ ５ ． ｍ， ８ 下游侧坝基和 坝坡 Ｅ 的复合土工膜防渗体连接好 ， 在墙顶浇筑 结束时。 应预留—个嵌接槽 ， 槽宽 １ｅ ， １ｅ ， ０ｒ 深 ５ ｒ ａ ａ 待复合土工膜压紧， 二期砼厚度设计为 ０ ｍ， ． 顶部 ６ 高程 ２ ４ ７ 。 ５ Ａ ｍ 墙体有效厚度 １ ｍ 采取 Ｃ ０ ． ， ０ ３ 砼结 构， 抗渗标号为 Ｓ ２． ． 坝体防渗： １ ２ 上游坝坡采用二布一膜复合 土工膜防渗， 铺设范围 自 坝脚 ２ ３ ７ ５ ． ｍ高程至上 ８
－
２９ ６－
软弱范围的 ２ 。 倍 对 主坝上 、 游 坝坡进 行 护坡 处理 ： 坝 坡 下 上游 采用 Ｃ１ 砼预制块护坡保护：其垫层设计碎石层 ５ １ｃ 粘土层 ３ ｃ 基土均应进行 回填、 ０ ｍ， ０ｍ， 平整、 夯 实处理； 主坝下游坝坡人工植草皮护坡保护， 以减
少水土流失。一二除护坡外 ， 拟在主坝 匕 游坝坡与 化 ， 铺放应在干燥天气里进行， 腧苣 （ 早 随锌 压。 ｊ 接 Ｌ 岸边山体结合处略筑 ２ 条坝体排水沟 ， 排水沟过 复合土工膜膜体的拼接方法常用的有热熔焊法 、 水断面为 ０ ｘ． ￣ ｘ ， Ｍ ．水泥浆砌石 胶粘法等， ３Ｏ ｍ ４ 高） 采用 ７ ５ 本工程采用热熔焊法。在焊接时， 要求 结构， ２ １ 水泥沙浆抹面。 － ＂ 膜体接 面无水、 无尘无垢、 无折皱 ， 搭接长度满足 ２ ． ２复合土工膜选型 要求。当采用 自 根据中 华人民共和国 水利部 《 水利水电工程 合机焊 时， 要求事先进行调温、 调速试焊 ， 以确定 土工合成材料应用技术规范） ｎ＇ ５ ９ ）的规 合适的温度、 ￣ｔ ２ — ８ ２ 速度等工艺参数 。 在现场焊接时 ， 要 定， 的一般厚度为 ０ ｍ 但最小不得 ＜ ３ ｍ。 严格控制虚焊、 膜 ． ｍ， ５ ０ｍ 漏焊、 超焊等情况的发生 ， 若发现 经计算 ， 选用复合土工膜规格为： 布＿膜， 一 一 规格为 缺陷 ， 应立即修补。 封白 摸 体拼接完成后， １Ｑ嗡 二布一膜 ， ５一 规格为 １ ／ １ ０ ５ ０ １ ｏ幅宽均为 需及时进行接缝质量检查。目前常用的是采用目 ０３ ５ ４ 。其断裂强力 Ｉ ０ Ｎｍ 顶破强力 ２ ｋ ， ｍ Ｚ ｋ ｌ， ２ Ｎ 撕破 测法与充气法相结合的办法。即先由施工方与建 强力 ０ ｋ 。 ． Ｎ ４ 设方（ 监理娠 人进行 目 ， 测 检查有无烫损、 褶皱和 ２ ３复合土工膜防渗施工 明显漏焊之处 ， 再用充气法进行充气检查。 要求充 ２ ．施工要点： ３１ 土工膜尽量应使在不利条件 气气 压 ｆ ５ Ｏ２ ａ静观 ０ ｍｉ， Ｏ － ．ＭＰ ， ． ｎ真空表的气压 ５ 下能满意拼接； 整场地， 平 清除一切尖角杂物， 做好 不下降， 即为接缝 合格， 否则应进行修补。在充气 排渗设施 ， 挖好固定沟绷ｌ 沟要有一定坡度， 使积水 检查接缝缺陷时 ， 如在焊接区域表面涂抹肥皂水 能顺利排出；土工膜铺放应萑于燥和暖天气进行， 或静音监听， 则能较好也 啤 接质量问题， 可提 铺放时不应过紧， 留足够余幅 ， 便拼接和适应 高工作效率。 应 以 气温变化 土工膜铺好后应进行接缝检测， 检测方 ２ ５复合土工 ３ 膜膜 匕 保护层施工。在复合土 法有 目 测法、 现场检漏法（ 真空法 ， 充气法） 和抽样 工膜铺设经质量检查合格后， 为防 Ｉ人 Ｅ 畜和动植 测试法， 本工程是用 目测法． 工人员应穿无钉鞋 物破坏、 施 以及紫外线照射， 先在膜 铺设一层 ０ ｍ ３ 或胶底鞋， 不得抽烟， 防止火源 ， 如发现损伤 ， 应及 后天然粉质粘土拍实 ，在粘士 匕 铺设 Ｏｒ厚碎石 ｌ ｎ ５砼 时修补 工膜铺好后应尽快填土， 土料不得损伤 垫 层 。再 在其上 铺设 Ｃ１ 预制六 角形块厚 ｎ１ ｍ。 ５ 土工膜 。 ２ ． ４防渗砼心墙施工 ２２ ３ 施工程序： 准备工作 一 开挖基槽 回填粘 土 一坝面整理夯实 一 铺膜焊接 一质量检验 一膜上 ２ ．防渗硷 拟定为 ＾ ．１ ４ 罐 工开挖 ， 机械浇筑 保护黼 没士料祀砼 预制块） 。 为主 ， 为确保施工安全 ， 施工中 采用砼支护保护措 ２ ３坝基 、 ３ 岸坡、 坝面施工： 坝基采用挖掘机 施 ， 支护砼满足抗渗要求 ， 与心墙砼一致取 Ｓ， ６ 支 开挖至坚硬土层 ，回填粘±并分层夯实与坝基相 护砼厚度为 １ｃ 采取边 开挖边浇筑的施工方 ５ｍ， 平， 两端岸坡开挖至新鲜岩层后再下挖 ０ ｍ， ５ 底宽 式 。 为水头的 １８ 以利于土工膜相连。坝面按设计坡 ／， Ｚ． ４ ２防渗硷 Ｃ 燃 工采取两序孔间隔开挖浇 度填好坝坡 ， 削好初胚， 清理表面较大的碎石和柴 筑工序 。即先施工 ｌ 序孔 ， 孔型为直径 １ ｍ的圆 ． ３ 根， 防止刺破土工膜。因土工膜是柔ｆ 生材料 ， 靠其 形孔， 然后施工 ２ 序孔 ， 孔型为两半片弧形 围护的 弧形外径为 ２ ５ ｍ。墙的两岸浅孑部位， ３８ Ｌ 坝面支持， 坝面的作用是使土工膜受力均匀 ， 免受 椭圆孔 ， 局部集中应力 的破坏 ， 因此对坝面要进行整平、 压 采 取 ＾工开挖 ， 断面为 矩形 ， 宽为 １ ｍ。 ． ０ ２ ３防渗硷 墙施工质量主要要求： ． ４ 心墙及 实，以防坝面沉降而产生土工膜被拉伸或脱缝现 象。坝坡整好后 ， 按要求开挖齿槽 ， 以防土工膜下 支护砼抗渗标号必须满足 ｓ ， ６应做级配试验； 遇到 岩溶发育有缺陷地质， 应对墙基与基岩接触层丽 滑， 同时开挖纵横排水沟 ， 回填砂砾料。 ２． ３４复合土工膜的铺设： 复合土工膜 的铺设 ， ２ ｍ范围内进行灌浆加固处理 ， 必须保证结合部位 是整个防渗体系施工的关键。 在整个施工过程中， 的 抗渗强度满足设计要 防渗硷 求； 墙应与周边防 包括材料采购 、 铺设、 接缝 、 检查 、 上覆保护层等都 渗结构紧密连接 ， 上部浇筑二期砼 ， 以嵌压复合 一 来不得半点马虎。主要要把握以下“ 五关” ： 土工膜 ， 应保证与坝基及坝面水平防渗体的结合 两坝 脑 局部灌浆处理以保证质量。 料采购关． 本工程拟选用广西升晋交通科 质量 ， ｌ 过开挖、 技有限公司生产的复合： ＿膜 ， Ｌ ２ 该公司的土工膜 ｑ 防渗砼Ｊ墙施工应严格按照 《 水利水电工程 产品质量好 、 信誉高。ｈ 大坝坝面找平羌 为使复合 混凝土防渗墙施工技术规范＝ Ｌ７— ６ 规定执 》 １４９） （ ｓ 生土工膜与坝面填土结合 良好 ， 使其受力均匀， 要 行 。 求对部分凹陷变形较大韵区域用粘土找平夯实 ， 结束语 同时为防止复合土工膜被刺破，要求剥除上游面 综Ｅ 所述 ， 病险水库治理工程在选择土石坝 杂土层至粘土出露 ，并剔除其表面的石子等坚硬 防渗加固措施时 ，首先应结合本工程地质条件的 尖状物。幽氰殳关： 要求土工膜铺设 自 上而下 ， 先中 特殊 眭初选适合的措施，然后在对所选措施的技 效果可靠性、 工程安全性、 经济合理性 间后两边 ， 垂直于坝轴线方向通幅铺设， 在展膜过 术可行性 、 程中， 一定要避免强拉硬扯 ， 也不许将其压 出死 等方面进行综合论证研究 ，以找出适用于本病险 加 固方案 。 折， 同时应有一定的松弛度， 以适应变形和气温变
