爆破测振仪NUBOX-6016
新一代爆破振动智能监测仪NUBOX-6016
获2010年国家科技创新基金支持
获中国工程爆破协会科学技术奖
全新设计，三项专利技术
产品特点
●彩色液晶触摸屏，现场查看测试波形及结果
●高强度高分子材料外壳整体注塑，IP64防水防尘等级
●3通道并行同步采样，每通道最高采样率50KSps
●测速范围±35cm/s；自适应信号大小，无需设置量程
●最高32GB的超大数据存储空间，多达2048段采集存储
●自带USB和网络接口，强大的数据传输能力，支持数据导出至U盘
●具有直连打印机、遥测通信接口等丰富的配套和扩展功能
●符合爆破行业国家安全标准的专业软件支持
●配套三向振动速度传感器，2～1200Hz不同频段产品可选
●利用3G网络，可实现远程省际无线遥测功能
●获国家质量技术监督部门颁发CMC计量器具制造许可证
●可提供国家级CMA鉴定证书
适用领域
●工程爆破安全评估
●各种振动信号监测
更多信息请访问四川拓普测控科技有限公司网站。

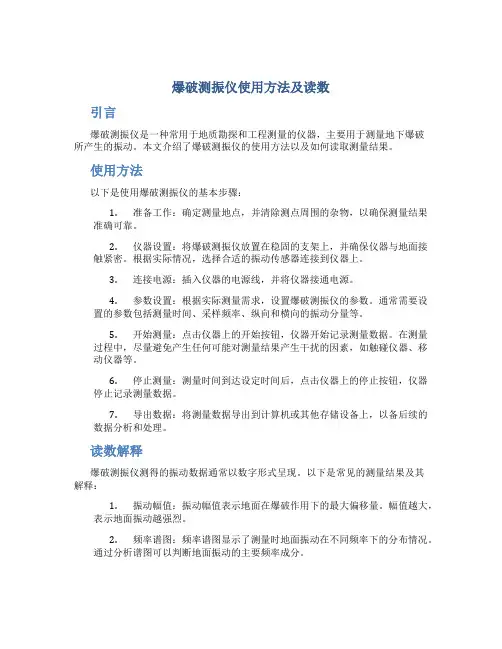

爆破测振仪使用方法及读数
爆破测振仪使用方法及读数引言爆破测振仪是一种常用于地质勘探和工程测量的仪器，主要用于测量地下爆破所产生的振动。
本文介绍了爆破测振仪的使用方法以及如何读取测量结果。
使用方法以下是使用爆破测振仪的基本步骤：1.准备工作：确定测量地点，并清除测点周围的杂物，以确保测量结果准确可靠。
2.仪器设置：将爆破测振仪放置在稳固的支架上，并确保仪器与地面接触紧密。
根据实际情况，选择合适的振动传感器连接到仪器上。
3.连接电源：插入仪器的电源线，并将仪器接通电源。
4.参数设置：根据实际测量需求，设置爆破测振仪的参数。
通常需要设置的参数包括测量时间、采样频率、纵向和横向的振动分量等。
5.开始测量：点击仪器上的开始按钮，仪器开始记录测量数据。
在测量过程中，尽量避免产生任何可能对测量结果产生干扰的因素，如触碰仪器、移动仪器等。
6.停止测量：测量时间到达设定时间后，点击仪器上的停止按钮，仪器停止记录测量数据。
7.导出数据：将测量数据导出到计算机或其他存储设备上，以备后续的数据分析和处理。
读数解释爆破测振仪测得的振动数据通常以数字形式呈现。
以下是常见的测量结果及其解释：1.振动幅值：振动幅值表示地面在爆破作用下的最大偏移量。
幅值越大，表示地面振动越强烈。
2.频率谱图：频率谱图显示了测量时地面振动在不同频率下的分布情况。
通过分析谱图可以判断地面振动的主要频率成分。
3.振动速度：振动速度表示地面在爆破作用下的速度变化情况。
速度越大，表示地面振动越快速。
4.振动加速度：振动加速度表示地面在爆破作用下的加速度变化情况。
加速度越大，地面振动越剧烈。
5.震级：震级是根据测量数据计算得出的地震能量大小的一个参数。
根据震级可以初步评估地震的威力。
结论通过使用爆破测振仪，并正确读取测量结果，我们可以获得地面在爆破作用下的振动信息。
这些振动数据对于工程项目和地质勘探具有重要意义，可以用来评估工程结构的稳定性以及地下地质结构的情况。
同时，合理使用测振仪器并正确解读测量结果也是确保数据的准确性和可靠性的关键步骤。
爆破振动检测报告(模板)
某某安防工程检测有限公司爆破振动检测报告报告编号：2014-07-001委托单位：某某爆破科技咨询有限公司工程名称：高地阳光居住小区Ⅱ标土石方爆破工程工程地址：贵阳市云岩区三桥中坝路施工单位：某某爆破科技咨询有限公司签发日期：2014年7月20日单位信息：注意事项1.报告无“检测专用章”或检测单位公章无效。
2.复制报告未重新加盖“检测专用章”或检测单位公章无效。
3.报告无检测、核验、批准人签字无效。
4.报告涂改无效。
5.对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理。
6.委托检测仅对当次爆破负责。
7.未经本公司同意，该检测报告不得用于商业性宣传。
测点布置爆破振动监测记录表起始时间2014-7-10 13:56:13至2014-7-10 13:57:50天气晴爆破位置爆破区域东南角爆破参数孔数：26个孔深：6m孔距：3.5m排距：3.5m 单孔装药量：15kg最大段药量：15kg总装药量：390kg孔内雷管：11段孔间雷管：7段排间雷管：7段分段数：26段监测数据测点号爆心距（m）仪器编号X(水平径向）Y（水平切向）Z（垂直向）合速度振速(cm/s)主振频率（Hz）振速(cm/s)主振频率（Hz）振速(cm/s)主振频率（Hz）振速(cm/s)主振频率（Hz）①号测点：实测波形图（1）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 操作员:赵勇炮次:2距离:101 M 记录长度 5.0000 S仪器编号:STMT11153089/000539记录速率2000,SPS试验设备:NUBOX-8016药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X -0.408CM/S 16.393HZ 1.19150S M/S 37.313CM/S26.8002 通道Y 0.311CM/S 22.727HZ 1.11250S M/S 35.088CM/S28.5003 通道Z -0.679CM/S 26.316HZ 1.15100S M/S 36.630CM/S27.300①号测点：实测波形图（2）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 操作员:赵勇炮次:24距离:101 M 记录长度 5.0000 S仪器编号:STMT11153089/000539记录速率2000,SPS试验设备:NUBOX-8016药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.198CM/S 15.152HZ 4.26300S M/S 37.313CM/S26.8002 通道Y -0.241CM/S 26.316HZ 1.28700S M/S 35.088CM/S28.5003 通道Z -0.497CM/S 23.256HZ 1.31100S M/S 36.630CM/S27.300②号测点：实测波形图（1）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 操作员:刘龙炮次:2记录长度 5.0000 S 仪器编号:STMT11153076/000533距 离:42 M记录速率 2000,SPS 试验设备:NUBOX-8016 药 量:15 KG通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度 1 通道X -0.624CM/S 47.619HZ 0.76150S M/S 35.714CM/S28.0002 通道Y 1.221CM/S 27.027HZ 0.77550S M/S 34.965CM/S28.6003 通道Z 1.912CM/S 41.667HZ 0.76000S M/S 35.587CM/S28.100②号测点：实测波形图（2）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 操作员:刘龙炮次:24记录长度 5.0000 S仪器编号:STMT11153076/000533距离:42 M记录速率2000,SPS试验设备:NUBOX-8016药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.566CM/S 47.619HZ 0.36700S M/S 35.714CM/S28.0002 通道Y 1.553CM/S 31.250HZ 1.25600S M/S 34.965CM/S28.6003 通道Z 1.277CM/S 47.619HZ 1.05900S M/S 35.587CM/S28.100③号测点：实测波形图（1）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 操作员:顾欣炮次:2记录长度 5.0000 S仪器编号:STMT11151073/000522距离:61 M记录速率2000,SPS试验设备:NUBOX-8016药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.898CM/S 45.455HZ 1.20200S M/S 34.602CM/S28.9002 通道Y 0.518CM/S 50.000HZ 1.20200S M/S 35.336CM/S28.3003 通道Z -1.422CM/S 35.714HZ 1.21150S M/S 36.232CM/S27.600③号测点：实测波形图（2）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 操作员:顾欣炮次:24距离:61 M 记录长度 5.0000 S仪器编号:STMT11151073/000522记录速率2000,SPS试验设备:NUBOX-8016药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.821CM/S 50.000HZ 1.77250S M/S 34.602CM/S28.9002 通道Y 0.741CM/S 35.714HZ 1.79600S M/S 35.336CM/S28.3003 通道Z -1.436CM/S 34.483HZ 1.78200S M/S 36.232CM/S27.600④号测点：实测波形图（1）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 操作员:雷玉祥炮次:2记录长度 5.0000 S仪器编号:STMT11153084/000467距离:160 M记录速率2000,SPS试验设备:NUBOX-8016药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X 0.067CM/S 21.277HZ 0.02200S M/S 34.602CM/S28.9002 通道Y 0.082CM/S 18.868HZ 0.07700S M/S 34.364CM/S29.1003 通道Z 0.133CM/S 25.000HZ 0.01800S M/S 37.175CM/S26.900④号测点：实测波形图（2）高地阳光居住小区Ⅱ标土石方爆破工程检测单位:XXX安防工程检测有限公司检测地点:贵阳市云岩区三桥中坝路记录时间2014-7-10 操作员:雷玉祥炮次:24距离:160 M 记录长度 5.0000 S仪器编号:STMT11153084/000467记录速率2000,SPS试验设备:NUBOX-8016药量:15 KG通道号通道名称最大值主频时刻单位量程灵敏度1 通道X -0.087CM/S 27.027HZ 1.27050S M/S 34.602CM/S28.9002 通道Y 0.073CM/S 15.152HZ 4.10950S M/S 34.364CM/S29.1003 通道Z 0.142CM/S 28.571HZ 1.23100S M/S 37.175CM/S26.900。

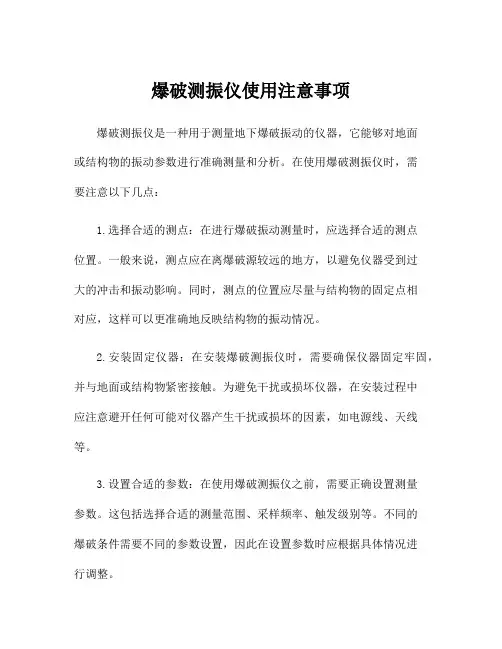

爆破测振仪使用注意事项
爆破测振仪使用注意事项爆破测振仪是一种用于测量地下爆破振动的仪器，它能够对地面或结构物的振动参数进行准确测量和分析。
在使用爆破测振仪时，需要注意以下几点：1.选择合适的测点：在进行爆破振动测量时，应选择合适的测点位置。
一般来说，测点应在离爆破源较远的地方，以避免仪器受到过大的冲击和振动影响。
同时，测点的位置应尽量与结构物的固定点相对应，这样可以更准确地反映结构物的振动情况。
2.安装固定仪器：在安装爆破测振仪时，需要确保仪器固定牢固，并与地面或结构物紧密接触。
为避免干扰或损坏仪器，在安装过程中应注意避开任何可能对仪器产生干扰或损坏的因素，如电源线、天线等。
3.设置合适的参数：在使用爆破测振仪之前，需要正确设置测量参数。
这包括选择合适的测量范围、采样频率、触发级别等。
不同的爆破条件需要不同的参数设置，因此在设置参数时应根据具体情况进行调整。
4.进行预测试校准：在实际进行爆破振动测量之前，建议进行预测试校准。
校准可以帮助我们确定仪器的准确性和稳定性，同时也可以用于检查仪器是否受到任何外界干扰。
5.合理安排测量时间：进行爆破振动测量时，应合理安排测量时间。
尽量选择在白天进行测量，这样可以更好地观察和记录结构物的变化情况。
同时，应避免在雨天或大风天气条件下进行测量，以免测量结果受到不必要的干扰。
6.做好数据记录和分析：进行爆破振动测量时，应做好数据记录和分析工作。
及时记录测量结果，包括振动参数、采样间隔、振动频率等，同时也可以使用软件对数据进行分析和处理，从而得出相应的结论和建议。
7.注意安全问题：在使用爆破测振仪时，需要注意安全问题。
爆破测振仪通常使用高压电源，因此应尽量避免触碰电源线或金属接触点，以防触电事故发生。
同时，也应保持仪器的干燥和整洁，避免水分、灰尘等进入仪器内部。
8.维护保养：爆破测振仪作为一种精密仪器，需要进行定期的维护保养工作。
包括清洁仪器外壳、校准仪器参数、更换电源等。
只有做好维护保养工作，才能确保仪器的稳定性和准确性。
爆破测振仪使用手册
L20智能记录型爆破测振仪——操作手册2023-12版手册阐明1.本手册论述了爆破测振工作旳流程和规范；2.合用于L20智能记录型爆破测振仪；3.随机不附操作阐明书，如有需要请致电索取；4.仪器改良或升级，恕交博不另行告知；5.手册中将“L20智能记录型爆破测振仪”简称为L20。
售后服务：、资料获取：：//990仪器检查：注：仪器检查含标定敏捷度系数，请妥善保管！名词解释爆破有害效应爆破时对爆区附近保护对象也许产生旳有害影响，如爆破引起旳地震、个别飞散物、空气冲击波、噪声、水中冲击波、动水压力、浪涌、粉尘、有毒气体等。
爆破安全监测采用仪器设备等手段对爆破引起旳有害效应进行测试与监控，判断爆破与否对保护对象产生有害影响，用于监督和指导爆破施工。
监测点简称测点，即布置监测仪器及宏观调查旳位置。
单段爆破药量采用延时爆破技术，每段爆破旳炸药总量爆破地震爆炸能量引起爆区周围介质质点沿其平衡位置来回运动而形成地震波，地震波向外扰动传播过程中导致有关介质质点振动过程旳总和，称为爆破振动。
质点振动速度地震波作用下，介质质点来回运动旳速度。
质点振动加速度地震波作用下，引起介质质点往复运动速度随时间旳变化率。
主频频率振动过程中介质质点最卓越主频相旳振动频率。
校准在规定旳条件下，为了确定测量仪器、测量系统旳示值或事物量具、参照物质所代表旳量值，与对应旳由原则所复线旳量值之间关系旳操作。
量程仪器量化爆破振动速度旳范围。
持续时长测点运动从开始到所有停止所持续旳时间。
记录时长手动模式下，设置仪器记录爆破振动信号旳时长。
目录一、方案制定监测目旳 (04)监测项目 (04)测点布置 (04)选择仪器 (06)预期成果 (07)二、测试准备现场勘查 (09)记录测量 (09)软件安装 (09)设备准备 (10)三、现场监测探头安装 (12)信号采集 (14)预览成果 (16)四、数据通讯直接通讯 (17)无线通讯 (18)五、数据处理数据导出 (19)仪器操作 (20)基础分析 (21)数据简报 (23)影响评价 (24)衰减分析 (26)六、注意事项注意事项 (27)七、保修条款保修条款 (28)一：方案制定1.监测目旳评价爆破振动对建筑（构）物、设施设备和其他保护物旳影响，简称影响评价；测量爆破振动传播规律，验证施工设计方案安全性，指导爆破施工，简称衰减分析；注:监测目旳可以是单一旳影响评价或衰减计算，也可以是多种，在实际使用过程中请灵活应用。
爆破振动仪操作规程
爆破振动仪操作规程1. 引言本操作规程旨在规范爆破振动仪的使用，确保工作人员的安全，提高工作效率和数据准确性。
2. 仪器概述爆破振动仪是一种用于测量爆破产生的振动和冲击的设备。
它主要由振动传感器、冲击传感器、数据采集器和数据处理软件组成。
振动传感器用于测量振动信号，冲击传感器用于测量冲击信号。
数据采集器负责采集和存储传感器的信号，数据处理软件用于分析和处理采集的数据。
3. 操作流程3.1 准备工作1.检查仪器完好性和外观，确保没有明显的损坏。
2.确保仪器电池充电状态良好，或连接可靠的电源。
3.接通仪器电源，等待仪器启动。
3.2 测量安装1.根据测量对象的具体情况，选择合适的振动传感器和冲击传感器，并连接到仪器上。
2.将振动传感器和冲击传感器按照要求安装在测量对象上，确保稳固可靠。
3.检查传感器和输入线路的连接是否良好，确保信号传输正常。
3.3 仪器设置1.打开数据处理软件，并连接仪器和计算机。
2.在软件中选择相应的测量参数，如采样频率、采样时长等。
根据具体情况进行设置。
3.根据需要，设置触发模式、警报阈值等参数，确保仪器能够正常采集和处理数据。
3.4 数据采集1.点击软件界面上的“开始采集”按钮，开始进行数据采集。
2.等待一段时间，确保采集到足够的数据量。
3.在采集过程中，注意观察仪器是否运行正常，是否产生异常情况，如电池电量不足、传感器脱落等。
3.5 数据处理与分析1.采集完成后，点击软件界面上的“停止采集”按钮，停止数据采集。
2.在软件中选择相应的数据处理和分析方法，例如频谱分析、时域分析等。
3.根据具体需求，设置数据处理的参数，如滤波器类型、截取时长等。
4.进行数据处理和分析，并根据结果进行结果评估和判读。
4. 仪器维护1.每次使用后，及时清洁仪器，并保持仪器干燥。
2.注意保护仪器的连接线路，避免折断或损坏。
3.定期检查仪器的电池状态，确保电量充足。
4.如发现仪器有故障或损坏，及时联系维修人员进行维护和修理。

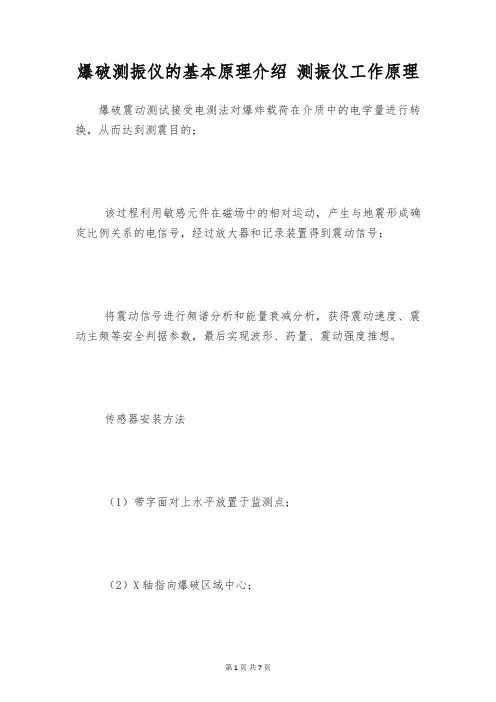

爆破测振仪的基本原理介绍 测振仪工作原理
爆破测振仪的基本原理介绍测振仪工作原理爆破震动测试接受电测法对爆炸载荷在介质中的电学量进行转换，从而达到测震目的；该过程利用敏感元件在磁场中的相对运动，产生与地震形成确定比例关系的电信号，经过放大器和记录装置得到震动信号；将震动信号进行频谱分析和能量衰减分析，获得震动速度、震动主频等安全判据参数，最后实现波形、药量、震动强度推想。
传感器安装方法（1）带字面对上水平放置于监测点；（2）X轴指向爆破区域中心；与监测物刚性接触；震动传感器说明接受三重量电容式传感器，该类传感器由敏感元件及极片构成，冲击过度会造成极片变形并不可修复，在试验及使用过程中轻拿轻放，避开撞击。
测振仪的技术参数介绍测振仪重250克紧要用于机械设备的振动位移、速度（烈度）和加速度三参数的测量，利用在轴承座上测得的数据；对比国际标准ISO10816，或者利用企业、机器的标准，就可确定设备（风机、泵、压缩机、电机等）当前所处的状态（良好、注意或不安全等）；测振仪技术参数：C测振仪探头：压电剪切式加速度探头；测量范围：加速度：0.1～199.9m/s2 peak（RMS×1.414）速度：0.1～199.9 mm/s RMS位移：0.001～1.999 mm p_p（RMS×2.828）测量精度：±5％±2个字频率范围：加速度：10Hz～1kHz（LO），1kHz～15kHz（HI）速度：10Hz～1kHz位移：10Hz～1kHz显示：3—1/2数字显示，更新速度1秒，按下MEAS键测量，释放该键保持信号输出：AC输出，满量程为2V可接耳机VP—37负载阻抗10k欧姆以上电源：1节9V电池连续工作时间大约25小时,1分钟自动断电环境温度范围：—10～50℃， 90％RH尺寸：185（H）×68（H）×30（D） mm重量：200克VM—63C测振仪标准配置：1主机一台2软包一个3电池一块4短探杆S 一根5带子一根6说明书一本VM—63C测振仪选购件：1耳机一个2长探杆一个。
UBOX-5016爆破振动智能监测仪
UBOX-5016工程爆破智能监测仪性能指标一、爆破振动智能监测仪清单二、产品应用范围➢爆炸、辐射、腐蚀等人员无法在场的危险测量环境➢野外远离供电电源的测量环境和需要携带方便的测试场合➢需要多次自动分段测量的场合➢现场测试点多而且分散的场合➢水下、地下、运动物体等信号难以传出的场合➢爆破、大坝、桥梁、矿山、公路、铁路、隧道、水电、机车、地震台站、建筑等工程现场的振动监测、拆除活动、打桩分析、结构分析等三、产品技术指标和特性3.1 UBOX-5016爆破振动智能监测仪性能指标➢接口：USB2.0高速传输、RS-232串行接口UBOX-5016➢供电方式：锂电池、USB供电、外部+5VDC➢最高采样率：可同时达到50KSps/CH（带浮点放大）；200KSps/CH（不带浮点放大）➢输入通道： 3通道/台， BNC单端电压信号输入,多台可并行扩展➢信号分辨率：16Bit，满足宽动态范围的信号记录➢独立设置：可预定义的四套参数表，记录启动、触发控制➢SRAM缓存深度：128K字节/CH➢信噪比：≥75dB；输入信号带宽：0Hz～20KHz➢输入电阻：1兆欧；输入电容：≤25pF 量程：±10V（测振范围±300毫米/秒）；➢浮点放大自适应与输入信号大小➢测量精度误差：≤0.3%，各通道均可与传感器互换➢具备通道自检、自校准动能➢存储的采集数据、设置参数掉电不丢失➢电源（电池电量、充电状态）及采集状态LED 显示➢内置CMOS时钟可定时触发，记录触发时刻➢触发方式：上升、下降沿内触发、软件、隔离外触发➢触发电平：内触发电平在量程范围之内➢数据记录方式：单次、多次分段触发，最多128段分段存储、自动记录➢数据记录起点：触发前预记录和触发后延时记录➢可以联机和独立操作两种工作模式➢全金属外壳，适合户外使用；带配套金属仪器箱➢外部尺寸：125mm（长）×50mm（高）×145mm（深）➢功耗：小于1W；重量：1.1kg（带可充电锂电池）3.2数据处理分析系统:(1)BMView爆破振动专用软件：➢爆破振动监测软件—BM.View，是基于本公司通用虚拟仪器应用软件Topview2000，开发集成专业的数据处理和分析功能而设计的。
爆破测振仪详细资料
国产
进口
Blast-Ⅰ型爆破测振仪
泰测科技 TC-4850型 中科测控公司 NUBOX-6016型 托普公司
MINI-SEIS 美国怀特公司
说 明
动态范围 100dB
70dB 左右
68dB~86dB 100dB
数值越大，信号分辩能力越强，每20dB
相差10倍
技术平台 24Bit （1677万个量化台阶） 16Bit （6万5千个量化台阶）
16Bit （6万5千个量化台阶）24Bit （1677万个量化台阶）
实测精度 满量程的10万分之1 约为满量程的1万分之3 约为满量程的1万分之1 满量程的10万分之1
精度越高，生产成本越高，信号测量能力越强，弱信号采集更可靠，测量覆盖距离
越远
最大/最小信号分辩 35cm/s / 0.001cm/s
30cm/s / 0.01cm/s
30cm/s / 0. 1cm/s
最小信号越小，测量的距离相对就越远，
小信号数据有保证
手动模式
有 有 有 有
手动模式经验要求高，设定不好容易记录不到数据。
必须对数据预估，再设定触发
电平和记录时长；
自动模式 有 无 无 有
对现场工作人员经验要求低，爆破信号数据不会遗漏。
仪器无需任何设置，有振动信号时仪器自动记录，无振动信号时仪器
自动停止
存储空间 2GB 可记录约2000多条爆破事
件
128M 可记录约100多条爆破事
件
最多可以存储2048次爆破事件
以每条爆破事件数据为大小为1M 来计
算。
低温特性
-20℃可正常工作
-10℃可正常工作
0℃以下可能不工作 -10℃可正常工作。
爆破测振仪Microsoft Office Word 文档
目录1介绍2主要功能3主要特点4使用方法5测量方法判定6分类介绍现在的测振仪一般都采用压电式的，结构形式大致有二种：①压缩式；②剪切式，测振仪原理是利用石英晶体和人工极化陶瓷（PZT）的压电效应设计而成。
当石英晶体或人工极化陶瓷受到机械应力作用时，其表面就产生电荷，所形成的电荷密度的大小与所施加的机械应力的大小成严格的线性关系。
同时，所受的机械应力在敏感质量一定的情况下与加速度值成正比。
在一定的条件下，压电晶体受力后产生的电荷与所感受的加速度值成正比。
产生的电荷经过电荷放大器及其它运算处理后输出就是我们所需要的数据了Q＝dij·F ＝dij·ma式中：Q-压电晶体输出的电荷，dij-压电晶体的二阶压电张量，m-加速度的敏感质量，a-所受的振动加速度值。
测振仪压电加速度计受单位振动加速度值输出电荷量的多少，称其电荷灵敏度，单位为pC/ms-2或pC/g（1g=9.8ms-2）。
测振仪压电加速度计实质上相当于一个电荷源和一只电容器，通过等效电路简化以后，则可换算出加速度计的电压灵敏度为Sv=SQ/CaSv-，加速度计的电压灵敏度，mV/ms-2SQ-加速度计的电荷灵敏度，pC/ms-2Ca-加速度计的电容量测振仪压电式速度传感器，它是通过在压电式加速度传感器上加一个积分电路，通过将加速度信号积一次分，可以得到振动的速度值! 主要功能1．配有打印，可打印测量值；2．具有存储功能：可存10个测量值。
3．具有欠电压指示功能；4．具有日期设置功能。
主要特点1、测振仪设计先进，具有功耗低、性能可靠、造型美观、使用携带极为方便的特点。
2、按国标制造，测量值与国际振动烈度标准(ISO2372)比对可直接判断设备运行状态。
3、高可靠性的环形剪切加速度传感器，性能远远优于压缩式传感器。
4、具有高低频分档功能，在振动测量时，便于识别设备故障类型。
5、备有信号输入功能，配接温度传感器，即可测量温度。
6、备有信号输出功能，选配专用耳机，兼具设备听诊器功能；配接示波器、可用来监测、记录振动信息。
爆破测振仪使用方法
爆破测振仪使用方法爆破测振仪是一种广泛应用于工程领域的测量仪器。
它被用于测量和记录爆破震动的振幅、频率和时程等参数。
本文将介绍爆破测振仪的使用方法，以帮助工程师和研究人员正确、高效地进行爆破震动测量。
1. 仪器概述爆破测振仪通常由以下几个部分组成： - 主机：包含数据采集和处理模块，以及屏幕和按键等人机交互设备； - 传感器：用于感知和记录爆破震动信号的变化；- 数据存储设备：用于存储测量数据，如内置存储卡或可连接的外部存储设备。
2. 仪器准备在使用爆破测振仪之前，需要进行一些基本的准备工作： - 确保仪器已充电或接入电源，以保证正常工作； - 检查传感器的连接，确保其与主机的连接牢固可靠；- 检查数据存储设备，确保其空间足够存储测量数据； - 熟悉仪器的基本操作，了解按键功能和屏幕显示。
3. 测量设置在进行实际的爆破震动测量之前，需要进行一些测量设置： - 设置测量通道：根据需要选择相应的传感器通道进行测量，常用的传感器通道包括加速度、速度和位移等； - 设置采样频率：根据需要选择采样频率，高频率可以更准确地捕捉爆破震动的细节，但会增加数据量； - 设置测量范围：根据预估的爆破震动振幅范围，选择适当的测量范围，以保证测量数据的准确性。
4. 开始测量进行测量前，需要进行以下操作： - 将传感器放置在测量点：根据实际需求和测量计划，将传感器放置在合适的位置，并确保其与测量点接触良好； - 启动仪器：按下相应的开机按键或旋转开关，启动爆破测振仪； - 开始测量：在仪器的测量界面上，选择开始测量的选项，仪器将开始记录爆破震动的参数。
5. 数据处理与分析爆破测振仪通常具备一定的数据处理和分析功能，可以对测量数据进行实时处理和分析。
在完成测量后，可以进行以下操作： - 结束测量：在测量完成后，选择结束测量的选项，仪器将停止记录数据； - 数据导出：将测量数据导出到外部存储设备或计算机上进行进一步的处理与分析； - 数据分析：使用数据处理软件进行爆破震动参数的计算和分析，如计算振幅、频率谱以及时程等。
