气动隔膜泵扬程及结构
气动隔膜泵工作原理
气动隔膜泵工作原理
气动隔膜泵是一种利用气动力驱动的泵，它的工作原理如下：
1. 泵体结构：气动隔膜泵一般由两个隔膜、进出口阀门和泵体组成。
泵体内部分为两个腔室，每个腔室中都有一个隔膜，形成了两个相互隔离的工作腔。
2. 工作循环：当气源通过气控阀控制进入其中一个腔室时，该腔室内的压力增加，使得其中的隔膜向外凸起，挤压出腔室内的液体。
与此同时，另一个腔室的液体被隔膜向内吸回。
3. 排出液体：液体从泵的进口进入其中一个腔室，然后被挤压到泵的出口。
进出口阀门的开闭控制液体的进出，确保流动的方向正确。
4. 控制气源：气动隔膜泵的压力源一般是压缩空气，通过气控阀来控制气源的进入和停止，从而控制泵的工作。
5. 隔膜材料：气动隔膜泵的隔膜通常采用弹性材料，如橡胶或聚四氟乙烯等，以保证良好的密封性和耐腐蚀性。
总之，气动隔膜泵利用气动力驱动隔膜的收放运动来实现液体的加压和输送。
其简单的结构和可靠的工作原理使得它在许多工业领域中得到广泛应用。
气动隔膜泵的组成结构

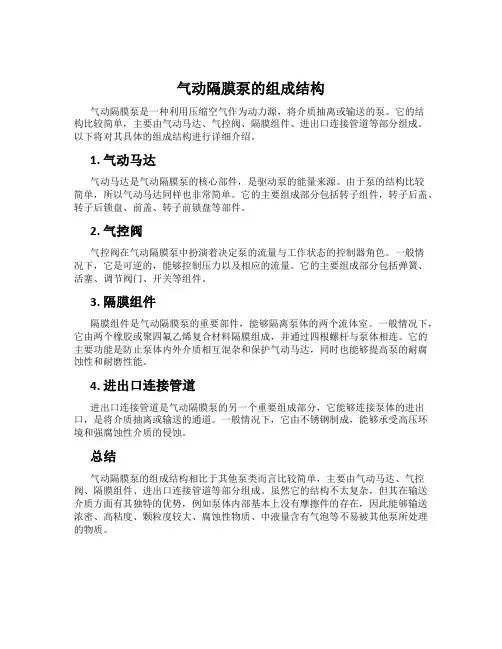

气动隔膜泵的组成结构
气动隔膜泵是一种利用压缩空气作为动力源，将介质抽离或输送的泵。
它的结
构比较简单，主要由气动马达、气控阀、隔膜组件、进出口连接管道等部分组成。
以下将对其具体的组成结构进行详细介绍。
1. 气动马达
气动马达是气动隔膜泵的核心部件，是驱动泵的能量来源。
由于泵的结构比较
简单，所以气动马达同样也非常简单。
它的主要组成部分包括转子组件，转子后盖、转子后锁盘、前盖、转子前锁盘等部件。
2. 气控阀
气控阀在气动隔膜泵中扮演着决定泵的流量与工作状态的控制器角色。
一般情
况下，它是可逆的，能够控制压力以及相应的流量。
它的主要组成部分包括弹簧、活塞、调节阀门、开关等组件。
3. 隔膜组件
隔膜组件是气动隔膜泵的重要部件，能够隔离泵体的两个流体室。
一般情况下，它由两个橡胶或聚四氟乙烯复合材料隔膜组成，并通过四根螺杆与泵体相连。
它的主要功能是防止泵体内外介质相互混杂和保护气动马达，同时也能够提高泵的耐腐蚀性和耐磨性能。
4. 进出口连接管道
进出口连接管道是气动隔膜泵的另一个重要组成部分，它能够连接泵体的进出口，是将介质抽离或输送的通道。
一般情况下，它由不锈钢制成，能够承受高压环境和强腐蚀性介质的侵蚀。
总结
气动隔膜泵的组成结构相比于其他泵类而言比较简单，主要由气动马达、气控阀、隔膜组件、进出口连接管道等部分组成。
虽然它的结构不太复杂，但其在输送介质方面有其独特的优势，例如泵体内部基本上没有摩擦件的存在，因此能够输送浓密、高粘度、颗粒度较大、腐蚀性物质、中液量含有气泡等不易被其他泵所处理的物质。
气动隔膜泵结构简单、易损件少
气动隔膜泵结构简单、易损件少气动隔膜泵是一种输送机械，采纳压缩气体为动力源，对于各种腐化性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
气动隔膜泵有四种材质：塑料、铝合金、铸铁、不锈钢。
气动隔膜泵依据不同液体介质分别采纳丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以充足不同用户的需要。
安排在各种特别场合，用来抽送各种常规泵不能抽吸的介质，均取得了充足的效果。
气动隔膜泵可以运输各种不安全的介质，运输效果还是特别不错的。
气动隔膜泵的使用方法肯定要注意一下，由于这种泵的故障还是比较高的，所以了解正确的使用方式特别的有必须的。
譬如加装气动的三联件还是特别有必须的，这样对机械有保护的作用，平常有必须加一些润滑油，这对延长隔膜泵的使用寿命有特别不错的效果。
无旋转部件，通过性能好，允许通过大颗粒直径达10mm。
液体无剪切流动，泵自身部件磨损小。
对输送物损伤小，可输送污泥和生命体如小鱼苗之类。
不需灌引水，自吸本领强，吸程高达7m，长时间干呼吸，对泵不损坏。
一旦超负荷，泵便会自动停机，负荷恢复正常时，能自动启动运行，具有自我保护功能（电动泵无此功能）。
气动隔膜泵扬程达50m，电动泵达30m，出口压力可达0.6mola。
扬程、流量可通过气阀开度实现无级调整，气压调整在1—7kgf/cm2之间。
电动隔膜泵无此功能，进口需装调整阀掌控。
气动隔膜泵可以浸没在介质中工作，无电源通过，安全牢靠（电动隔膜泵无此性能）。
气动隔膜泵不需电源，更适合易燃、易爆场合的介质输送气动隔膜泵使用方法1、气动隔膜泵是以压缩空气为动力，隔段时间添加润滑油可以使泵的运行更稳定，这对延长泵的使用寿命有特别好的效果。
2、保证压缩空气的干净，不干净的气体对泵的磨损还是比较厉害的，建议加装气动三联件。
3、开关机需慢开慢关，这样以便于削减对隔膜泵的撞击，开机前检查管路联接有无松动。
4、输送危性液体时请把泵的排气接到安全的地方，万一发生故障那还是特别有不安全性的。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图气动隔膜泵是一种通过气动力将液体输送出去的泵，其工作原理基于气动力驱动隔膜的往复运动。
本文将详细介绍气动隔膜泵的工作原理图和工作原理结构图。
一、气动隔膜泵的工作原理图气动隔膜泵的工作原理图如下所示：1. 气动部分：气动隔膜泵的气动部分主要由压缩空气系统组成，包括空气过滤器、压缩空气源、调压阀和控制阀等。
压缩空气通过空气过滤器进入气动隔膜泵，经过调压阀调整压力，然后通过控制阀控制进出气动隔膜泵的气流。
2. 泵体部分：气动隔膜泵的泵体通常由两个隔膜室组成，每个隔膜室都有一个进料口和一个出料口。
两个隔膜室之间有一个中间隔膜，中间隔膜的两侧分别与进料口和出料口相连。
3. 隔膜部分：气动隔膜泵的隔膜通常由弹性材料制成，如橡胶或聚四氟乙烯等。
隔膜的一侧与进料口相连，另一侧与出料口相连。
当压缩空气进入隔膜室时，隔膜会被气动力推动向出料口方向移动，同时使进料口的隔膜关闭。
当压缩空气停止供应时，弹性隔膜会恢复原状，进料口的隔膜打开，泵体内的液体通过进料口进入隔膜室。
4. 液体部分：气动隔膜泵的液体部分主要由进料管、出料管和液体储存器组成。
液体通过进料管进入隔膜室，然后通过出料管排出。
二、气动隔膜泵的工作原理结构图气动隔膜泵的工作原理结构图如下所示：1. 气动部分：气动部分包括压缩空气源、空气过滤器、调压阀和控制阀等。
压缩空气源通过空气过滤器进入气动隔膜泵，经过调压阀调整压力，然后通过控制阀控制进出气动隔膜泵的气流。
2. 泵体部分：气动隔膜泵的泵体通常由两个隔膜室组成，每个隔膜室都有一个进料口和一个出料口。
两个隔膜室之间有一个中间隔膜，中间隔膜的两侧分别与进料口和出料口相连。
3. 隔膜部分：气动隔膜泵的隔膜通常由弹性材料制成，如橡胶或聚四氟乙烯等。
隔膜的一侧与进料口相连，另一侧与出料口相连。
当压缩空气进入隔膜室时，隔膜会被气动力推动向出料口方向移动，同时使进料口的隔膜关闭。
常见气动隔膜泵的特点以及技术参数
气动隔膜泵（VA40PPPPTFTF）
常用型号：
VA08～80-PP-PP-TF-TF，VA08～80AL-GE-GE-GE，VA08～80AL-SP-SP-SP，VA08～80-AC-AC-TF-TF特点：
常见气动隔膜泵的特点以及技术参数耐磨，耐腐蚀，清洗方便无死角，使用寿命长的设计。可以空运转，可变流量控制，极少的零配件，减少维修成本和停机时间，自吸（干吸）可达高达5米，坚固，强韧。自润滑，不易污染的气阀组件。无电路设计，使用于防暴场合。
气动隔膜泵（RW-50）材质：多种
品牌：如迪
型号RW50
适用范围：石油、化工、水处理、环保、涂料等
产品别名2：英寸金属隔膜泵流量34080（m3／h）
空气消耗量：4.9m3／min
最大供气压力：8.4MPa
允许颗粒值：6.3（mm）
吸程：5.48（m）
出口压力：8.4（Mpa）
扬程5.48（m）
流体压力可达120psi
专利的空气阀，可在线维修，并无需打开内腔
环氧涂层可抵御恶劣的工作环境。
气动隔膜泵（100E-CTFE）
主休结构材质：Boxer100E-CTFE
吸入排出口G11/2”压缩空气入口G1/2”
最大干吸高度6m最大扬程70m
高大流量40|/min
最大空气供给压力7bar
允许通过最大颗粒直径6mm
净重pp21Kg最高温
气动隔膜泵结构、特点、应用
气动隔膜泵结构、特点、应用气动隔膜泵结构主要由气马达、液流体盖、隔膜组件、球阀组件、进出液管、消音器等部件构成。
下面小编关于气动隔膜泵结构会具体展开，同时带大家多了解下气动隔膜泵。
一、气动隔膜泵结构气动隔膜泵主要由气马达、液流体盖、隔膜组件、球阀组件、进出液管、消音器等部件构成。
1、气马达：主要由马达体、主阀、换向阀三部分组成。
改部分是将压缩空气的能量转化为往复运动的动能的装置，为隔膜泵最基本也是最主要的一个组成部分。
2、流体盖：与马达体（或气盖）相组合形成腔体。
3、隔膜组件：有隔膜连杆、隔膜垫片、隔膜螺栓及相应的O型密封圈、隔膜组成。
隔膜将腔体隔开为气腔与流腔，隔膜组件在气马达的作用下往复运动，使气腔与流体腔之间形成压力差。
4、球阀组件：由球和球座等及相应的O型密封圈组成。
起单向阀作用。
5、进出液管：仅起流体在泵体内进与出的管道作用。
6、消音器：起降低泵工作时所产生的噪音作用。
二、气动隔膜泵特点（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
（2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花。
（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动最小，适用于不稳定物质的输送。
（5）流量可调节，可以在物料出口处加装节流阀来调节流量。
（6）具有自吸的功能。
（7）可以空运行，而不会有危险。
（8）可以潜水工作。
（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性的到粘稠的。
（10）没有复杂的控制系统，没有电缆、保险丝等。
（11）体积小、重量轻，便于移动。
（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。
（13）泵始终能保持高效，不会因为磨损而降低。
（14）百分之百的能量利用，当关闭出口，泵自动停机，不存在设备移动、磨损、过载、发热。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图气动隔膜泵工作原理图气动隔膜泵是一种利用气压驱动的泵，它的工作原理是通过空气压力的作用，使隔膜泵的隔膜产生往复运动，从而实现液体的吸入和排出。
下面将详细介绍气动隔膜泵的工作原理和结构图。
一、工作原理1. 吸入过程：当气动隔膜泵的气压室A内的气压减小时，隔膜泵的隔膜会向右挪移，使气压室A内的液体被抽吸入隔膜泵的泵腔。
2. 排出过程：当气动隔膜泵的气压室B内的气压增加时，隔膜泵的隔膜会向左挪移，使泵腔中的液体被排出。
3. 控制气源：气动隔膜泵通过控制气源的开关来控制气压室A温和压室B的气压变化，从而实现液体的吸入和排出。
二、结构图气动隔膜泵的结构主要包括以下几个部份：1. 泵体：泵体是气动隔膜泵的主要组成部份，普通采用铸铁或者不锈钢材料制成。
泵体内部有两个泵腔，分别用于吸入和排出液体。
2. 隔膜：隔膜是气动隔膜泵的核心部件，普通采用橡胶或者聚四氟乙烯等材料制成。
隔膜将泵腔温和压室隔离开来，通过隔膜的往复运动实现液体的吸入和排出。
3. 气压室：气动隔膜泵的气压室分为气压室A温和压室B，通过控制气源的开关来控制气压室A温和压室B的气压变化，进而控制隔膜的运动。
4. 进出口阀门：气动隔膜泵的进出口阀门用于控制液体的吸入和排出。
当进口阀门打开时，液体可以被吸入泵腔；当出口阀门打开时，泵腔中的液体可以被排出。
5. 过滤器：过滤器用于过滤液体中的杂质，保护气动隔膜泵的正常运行。
6. 排气装置：排气装置用于排出泵腔中的气体，保证泵腔内的液体充满。
三、工作流程1. 吸入过程：a. 控制气源打开气压室A的气源，使气压室A内的气压降低；b. 隔膜泵的隔膜向右挪移，泵腔内的压力降低，液体被吸入泵腔；c. 进口阀门打开，液体从进口进入泵腔；d. 隔膜泵的隔膜继续向右挪移，泵腔内的液体被推出。
2. 排出过程：a. 控制气源关闭气压室A的气源，打开气压室B的气源，使气压室B内的气压增加；b. 隔膜泵的隔膜向左挪移，泵腔内的压力增加，液体被排出泵腔；c. 出口阀门打开，液体从泵腔排出；d. 隔膜泵的隔膜继续向左挪移，泵腔内的液体被吸入。
气动隔膜泵的扬程是什么意思?气动隔膜泵的扬程怎么计算?
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
相信还是有部分用户对于气动隔膜泵的扬程不是那么了解，为了让大家能够更加清晰的认识气动泵，上海沈泉隔膜泵厂就为大家简单的来讲解下它的扬程吧。
气动隔膜泵的扬程是什么意思?
扬程是指水泵能够扬水的高度。
是泵的重要工作性能参数，又称压头。
可表示为流体的压力能头、动能头和位能头的增加。
气动隔膜泵的扬程怎么计算?
例如: QBY-40型气动隔膜泵流量为8立方/时，扬程为50米。
当供气压力在7公斤的时候，扬程0米的位置，隔膜泵流量为140L/min，记约为8立方。
而当曲线达到扬程50米的时候，流量已经接近于0了。
所以我们说隔膜泵流量扬程的时候，都是指隔膜泵所能达到的zui大流量和zui大扬程。
我们在来看一下隔膜泵性能曲线图，当耗气量达到700L/min的时候，供气压力6公斤，此时流量约为62L/min，扬程23m。
隔膜泵的流量扬程和供气压力和耗气量有关，但也不是越大越好，我们要从中选择优方案。
另外大扬程和大流量不能同时达到。
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动隔膜泵扬程及结构
一、气动隔膜泵产品概述：
本泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。
二、气动隔膜泵产品优点：
气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水．吸程高达5m．扬程达50m．出口压力≥6bar。
2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。
抽送泥浆、杂质日寸，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：
4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。
所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电．在易燃、易爆场所使用安全可靠；
6、可以浸没在介质中工作：
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：
9、可输送较粘的液体(粘度在1万厘泊以下)：
10、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
优势
采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，尤以适合易燃易爆场。
能力
产品操作，安全可靠，耐腐蚀性，经久耐用，具自吸性，空转无损，多种材料，用途广泛，装置简单，免却维修。
应用市场
1、食品加工/生物卫生/制药
2、汽车/电镀和抛光
3、陶瓷/涂料/釉料
4、化学/石油
5、化工建筑/公共设施
6、机械配套/废水处理
三、气动隔膜泵产品特点：
1、由于用空气作动力，所以流量随背压(出口阻力)的变化而自动调整，适合用于中高粘度的流体。
而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。
2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。
3、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。
气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
4、另外气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。
可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。
这是因为隔膜泵的剪切力低，对材料的物理影响小。
四、气动隔膜泵型号定义：。
