五类常用流量计安装图+要点
几种常见流量计的安装
几种常见流量计的安装流量计是用来测量液体或气体在管道中流动的速率的仪器。
它在许多工业领域发挥着重要作用，如化工、水处理、制药、食品加工等。
安装流量计是确保测量精确性和可靠性的关键步骤之一。
本文将介绍几种常见流量计的安装方法及注意事项。
1. 涡轮流量计安装涡轮流量计是一种使用流体动能来旋转叶片，并通过计算旋转次数来测量流速的流量计。
在安装涡轮流量计时，需要以下步骤：选择合适的安装位置。
涡轮流量计通常需要两段直管作为进口和出口，以确保流体能够充分展开并稳定地进入测量范围。
安装位置应尽量避免管道的弯曲和阻塞。
安装涡轮流量计。
在安装之前，需要对流量计进行校准和检查，并确保其能够正常工作。
然后，将流量计固定在管道上，并连接好进口和出口管道。
接通电源并进行调试。
涡轮流量计通常需要外部电源供电才能正常工作，因此在安装完成后需要将电源接通。
然后，通过仪表上的显示或输出来调试和确认流量计的工作状态。
在安装涡轮流量计时，需要注意以下事项：确保安装位置符合要求，避免管道弯曲和阻塞，以及震动和冲击；在安装时，需要保证流量计和管道之间的连接牢固可靠，避免漏水和松动；在使用前，需要对流量计进行校准和检查，确保其能够正常工作；安装完成后，需要做好记录并进行定期检查和维护，以确保流量计的可靠性和精确度。
进行校准和调试。
超声波流量计需要进行精确的传感器校准，以确保测量值的准确性。
校准完成后，通过仪表上的显示或输出来调试和确认流量计的工作状态。
流量计的安装是确保测量精确性和可靠性的重要步骤。
在安装时，需要选择合适的安装位置，确保设备和管道之间的连接牢固可靠，并进行校准和调试以确保设备能够正常工作。
定期检查和维护也是确保流量计可靠性和精确度的关键步骤。
希望本文对您有所帮助，谢谢阅读。
流量计安装要点总结

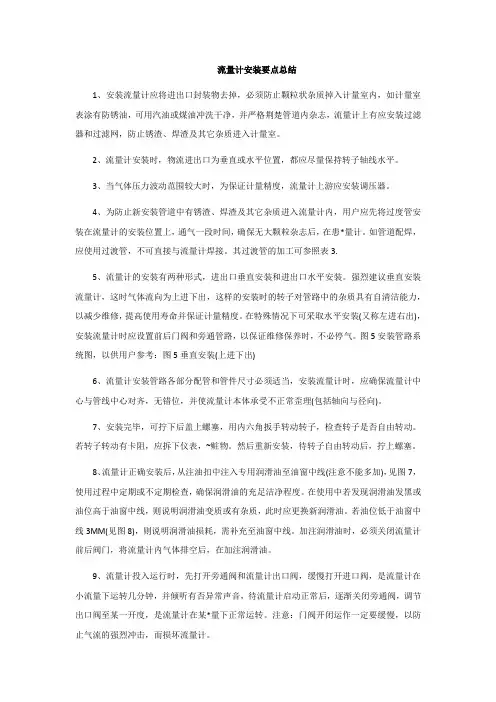

流量计安装要点总结1、安装流量计应将进出口封装物去掉，必须防止颗粒状杂质掉入计量室内，如计量室表涂有防锈油，可用汽油或煤油冲洗干净，并严格荆楚管道内杂志，流量计上有应安装过滤器和过滤网，防止锈渣、焊渣及其它杂质进入计量室。
2、流量计安装时，物流进出口为垂直或水平位置，都应尽量保持转子轴线水平。
3、当气体压力波动范围较大时，为保证计量精度，流量计上游应安装调压器。
4、为防止新安装管道中有锈渣、焊渣及其它杂质进入流量计内，用户应先将过度管安装在流量计的安装位置上，通气一段时间，确保无大颗粒杂志后，在患*量计。
如管道配焊，应使用过渡管，不可直接与流量计焊接。
其过渡管的加工可参照表3.5、流量计的安装有两种形式，进出口垂直安装和进出口水平安装。
强烈建议垂直安装流量计，这时气体流向为上进下出，这样的安装时的转子对管路中的杂质具有自清洁能力，以减少维修，提高使用寿命并保证计量精度。
在特殊情况下可采取水平安装(又称左进右出)，安装流量计时应设置前后门阀和旁通管路，以保证维修保养时，不必停气。
图5安装管路系统图，以供用户参考：图5垂直安装(上进下出)6、流量计安装管路各部分配管和管件尺寸必须适当，安装流量计时，应确保流量计中心与管线中心对齐，无错位，并使流量计本体承受不正常歪理(包括轴向与径向)。
7、安装完毕，可拧下后盖上螺塞，用内六角扳手转动转子，检查转子是否自由转动。
若转子转动有卡阻，应拆下仪表，~赃物。
然后重新安装，待转子自由转动后，拧上螺塞。
8、流量计正确安装后，从注油扣中注入专用润滑油至油窗中线(注意不能多加)，见图7，使用过程中定期或不定期检查，确保润滑油的充足洁净程度。
在使用中若发现润滑油发黑或油位高于油窗中线，则说明润滑油变质或有杂质，此时应更换新润滑油。
若油位低于油窗中线3MM(见图8)，则说明润滑油损耗，需补充至油窗中线。
加注润滑油时，必须关闭流量计前后阀门，将流量计内气体排空后，在加注润滑油。
超声波流量计-安装图解
超声波流量计-安装图解仪表的安装超声波流量计变送器的安装：可以选择墙装或者柱状，如下图所示传感器的安装（1）首先固定绑带1和绑带2如下入所示；如仪表安装在水平管道上，应将传感器安装与管道侧面，而不要装在管道的最高点，避免管道上方存在气泡影响将来的仪表测量（2）将俩个绑带的位置调整位C-33 位置（卡尺上分别标注字母C和数字33的俩个位置，这个位置可以先将变送器上电后输出相关参数得到，具体步骤可以参见下面的调试部分；这个位置是根据以下数据得出：管道材质：碳钢，管径：219mm，壁厚：6mm；管道无内衬，介质：水，温度：25℃）（3）固定传感器安装支架（注意安装支架的朝向：对向；传感器所接触的管道表面需要打磨掉防腐漆，露出管道金属层）（4）将传感器探头抹上耦合剂（随设备带的类似于牙膏似的的物品位耦合剂）（5）将传感器插入安装支架，根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装（1）如上图所示，传感器探头安装好后，将线缆的一端插入传感器，拧紧即可（2）变送器端的接头如下图所示：两个传感器出来的线缆通过仪表专配的格兰头6-2（包含c、d、f、g、h部分）如示意图安装6-1部分位线缆的另外一段插头，插入变送器的专用接口即可，如下图所示：流向上游过来的传感器线缆插入：UP的那个端子，流向下游过来的传感器线缆插入：DOWN的那个端子，电源线、信号线的接线如下图1、2接电源线26（+）、27（-）接信号线（4-20mA信号线）经过以上步骤，流量计的安装完成调试仪表的按键解释：E键位确认键，+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示：首先设置传感器（一般在仪表安装前，传感器探头安装前，变送器先上电，设置相关参数后可以得到安装距离，再进行仪表的安装）（1）按E键进入功能菜单，按+号或者-号找到下面菜单：（2）按E确认，进入，即可见到下面菜单：第二行默认为”NO”，按+号或者-号修改为”YES”（这是需要输入密码：0091），按E确认（3）上图，按E确认后进入，选择语言，默认为ENGLISH，无中文，按E进入下一个菜单（4）下图菜单，按E确认，进入下一步菜单（5）按E确认，进入下一个菜单（6）见到如下菜单：按+号或者-号修改为如图所示（2行程安装方式），修改好后按E进入下一步（7）见到如下菜单，按+号或者-号修改菜单如下图：CARBON STEEL（碳钢材质管道），修改好后按E确认进入下一步（8）见到如下菜单，按+号或者-号修改管径：219mm；修改好后按E进入下一步（9）见到如下菜单，按+号或者-号修改管道壁厚：6mm；修改好后按E进入下一步（10）见到如下菜单，按+号或者-号修改测量介质：WATER，修改好后按E进入下一步（11）后面的温度即可按默认20摄氏度即可（如介质为室温），按E进入下一步（12）见到如下菜单，会显示经过计算的安装位置：如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后，设置一下量程即可在测量界面，按E进入菜单，按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”，将该值修改为20mA对应值即可。
五类常用流量计安装图+要点
流量计是测量液体、气体流量必不可少的仪表，大家平时想必也都见过许多不同类型的流量计。
正确的安装方式对流量计来说十分重要。
01电磁流量计首先介绍的是电磁流量计，身为仪表人的读者们想必在很多场合都见到过电磁流量计。
电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。
A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；C、传感器与管道连接时应保证满管运行，最好垂直安装；D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地，接地极应单独设置，接地电阻应小于10欧姆，不能接到电气或公共接地网上；E、要求有前5倍后3倍管道直径的直管段。
详解如下如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。
流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。
垂直安装时，流体应自下而上流动。
传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。
如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
电磁流量计的常规直管段要求是前10D后5D，在有弯管、阀门的情况分别有不同的要求。
电磁流量计接地的原因：电磁流量计内的测量电极处于一个直流或交流电场内，如果其环境不能有效地被屏蔽于一个无干扰的条件下，对测量有严重干扰。
传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。
然而电磁流量计接地的好处：若连接污水流量计的管道是（相对于被测介质）绝缘性的则要用接地环，它的材质应根据被测介质的腐蚀性选用。
流量计如何安装流量计安装条件及注意事项
流量计如何安装流量计安装条件及注意事项流量计（Flow meter）是一种用于测量流体（液体或气体）流速和流量的仪器。
它广泛应用于各个工业领域，如化工、电力、石油、水处理、环保等。
正确安装流量计至关重要，以下是流量计安装的条件和注意事项。
流量计安装条件：1.安装位置：流量计应安装在流体管线上，且位置不应有过多的波动和振动。
管线附近不应有弯曲、分叉和收缩等情况，以免影响流体的稳定流动。
2.管道尺寸：流量计的安装尺寸应与管道尺寸匹配。
安装前需确认管道口径、管材和管道压力，以确保流量计的尺寸和参数与管道相符。
3.流体状态：流量计的安装应考虑流体的状态，如液体的粘度、温度、压力和含有的固体颗粒等。
4.安全环境：流量计的安装环境应满足安全要求，特别是在易燃易爆场所或高温环境中，需选择适用于该环境的防爆流量计。
流量计安装注意事项：1.管道清洁：在安装流量计之前，需确保管道内部干净。
若管道内有杂质、沉积物或气泡，将影响流量计的准确性和长期稳定性。
2.安装位置：流量计应安装在水平或垂直方向，安装时注意传感器或探头是否与管壁垂直接触，以确保测量准确。
3.连接密封：在连接流量计和管道时，应使用适当的密封件，保证连接紧密，以避免泄漏和误差。
4.排放要求：若流量计需要作为一部分安装在管道中，则应设计合理的排放系统，以确保管道正常排放。
5.供电和接线：对于电子式流量计，正确接线和稳定的供电是保证正常运行的必要条件。
接线和供电应严格按照产品说明书进行。
6.安全防护：对于易燃易爆场所的流量计安装，需采取相应的防爆措施，例如使用防爆外壳、符合防爆标准等。
7.定期维护：流量计需要定期维护和检查，以确保其长期的准确性和性能稳定。
8.选择合适的类型：根据实际需要选择合适的流量计类型，如滑片流量计、涡轮流量计、电磁流量计、超声波流量计等。
在安装流量计之前，最好请专业人员参与。
安装流量计需要根据具体的应用场景和要求进行，以上只是一些基本条件和注意事项，实际安装中可能还会存在其他细节问题。
流量计安装图册

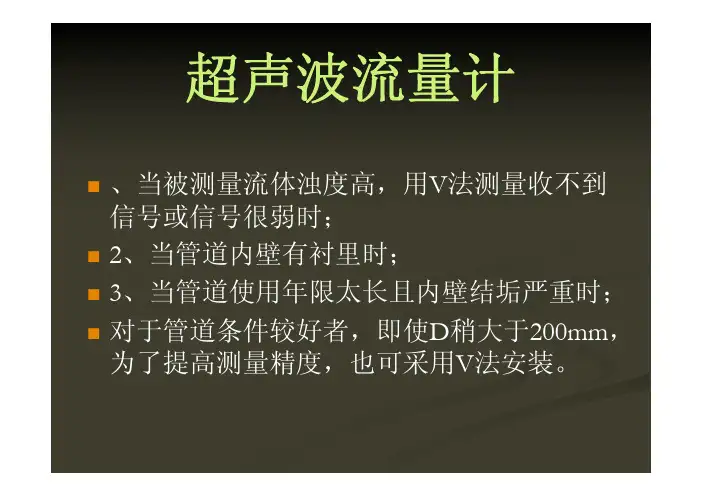

、当被测量流体浊度高，用V 法测量收不到信号或信号很弱时；2、当管道内壁有衬里时；3、当管道使用年限太长且内壁结垢严重时； 对于管道条件较好者，即使D 稍大于200mm ，为了提高测量精度，也可采用V 法安装。
超声波流量计西安三联测控西安三联测控安装步骤超声波流量计的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。
为了保证测量精度，选择测量点时要求选择流体流场布均匀的部分，一般应遵循下列原则：1. 选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段。
西安三联测控2. 安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。
西安三联测控3. 避免安装在管道系统的最高点或带有自由出口的竖直管道上（流体向下流动）西安三联测控4. 对于开口或半满管的管道，流量计应安装在U 型管段处西安三联测控5．充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。
实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。
6．要保证测量点处的温度和压力在传感器可工作范围以内。
7．两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45o范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。
西安三联测控8．选择管材均匀密致，易于超声波传输的管段。
测量点的选择请见下例（如下图）西安三联测控涡轮流量计安装一、涡轮流量计安装要求流量计务必要等间距、前后同轴、法兰面平行安装流量计安装要求 平行、同轴 L 等距离 合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。
西安三联测控室外安装时上部应有遮盖物或安装在计量箱内以防止雨淋和曝晒。
几种常见流量计的安装
几种常见流量计的安装
流量计是一种广泛使用的仪器，能够测量液体或气体通过管道的流量。
在工业生产中，流量计的准确安装是保证流量计正常工作的重要保证。
下面将介绍几种常见流量计的安装
方法。
1. 差压式流量计的安装
差压式流量计是一种常用的流量计，它通过测量管道两端的压差来计算流量。
安装时，首先选择一个合适的安装位置，通常选择管道的直线段，并确保管道平稳和无干扰的工况。
然后，在管道上进行切割和焊接，安装差压计。
2. 轴流式流量计的安装
轴流式流量计是一种广泛应用于液体和气体测量的流量计。
安装时，先将轴流式流量
计插入到管道中，尽量保持流量计与管道轴线平行，并根据测量需求调整插入深度。
然后，使用螺栓将流量计固定在管道上，以保证其稳定性。
总结：
无论是差压式流量计、轴流式流量计、电磁式流量计还是超声波流量计，在安装过程
中都需要注意选择合适的安装位置，并确保安装的稳定性和准确性。
安装后还需要进行参
数设置和校准，以确保流量计的正常工作和准确测量。
几种常见流量计的安装
几种常见流量计的安装1. 差压式流量计的安装差压式流量计是一种常见的流量测量装置，其安装过程相对简单，主要步骤如下：1）选择合适的安装位置：差压式流量计通常安装在管道的直段上，要求在进口和出口的管道段内保持一定的直管段长度，以确保流体的稳定流动。
安装位置应该尽可能远离管道的弯头、阀门和其他干扰物，以保证流体的流动状态稳定。
2）安装测压孔：在管道的进口和出口处开设测压孔，通常要求开设两个测压孔，与差压流量计连接。
测压孔的位置应在管道的水平中心线上，并且要求孔直径足够大，以保证测得的差压信号的准确性。
3）连接差压流量计：将差压流量计的测压管通过测压孔与管道连接，确保连接牢固、泄漏。
通常需要使用密封胶或者密封垫片来确保连接处的密封性。
4）校准与调试：安装完差压流量计后，需要进行校准和调试，将差压传感器与变送器连接，并确保变送器的输出信号能够准确反映实际的流量。
校准过程通常需要借助标准流量计或者流量标准装置，以确保测得的流量数据的准确性。
5）固定支撑：安装完差压流量计后，需要对其进行固定支撑，避免设备振动或者外力干扰对其测量精度造成影响。
固定支撑应该牢固可靠，且不应该对差压流量计的测量产生影响。
2）清洁管道表面：在安装电磁流量计之前，需要清洁管道表面，确保其表面光滑、清洁，以保证电磁流量计的测量精度。
3）安装电磁流量计：将电磁流量计的传感器安装到管道上，并连接好信号线，确保连接牢固、正常。
传感器的安装位置应该垂直于流体的流动方向，且要求传感器的测量电极与流体垂直。
4）接地保护：在安装电磁流量计的情况下，由于流体的介质通常具有一定的电导率，可能会对测量产生影响，因此需要进行接地保护，以减小电磁流量计受外部电磁干扰的影响。
2）测量点的选择：安装超声波流量计需要在管道上选择一个或多个合适的测量点，通常需要满足一定的要求，比如流体的流速、流向等。
测量点的选择应该在管道直段上，不应该有气泡或者杂质。
4）调试和定标：安装完超声波流量计后，需要进行调试和定标，以确保超声波传感器的测量精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流量计是测量液体、气体流量必不可少的仪表，大家平时想必也都见过许多不同类型的流量计。
正确的安装方式对流量计来说十分重要。
01电磁流量计
首先介绍的是电磁流量计，身为仪表人的读者们想必在很多场合都见到过电磁流量计。
电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。
A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；
B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；
C、传感器与管道连接时应保证满管运行，最好垂直安装；
D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地，接地极应单独设置，接地电阻应小于10欧姆，不能接到电气或公共接地网上；
E、要求有前5倍后3倍管道直径的直管段。
详解如下
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。
流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。
垂直安装时，流体应自下而上流动。
传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。
如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
电磁流量计的常规直管段要求是前10D后5D，在有弯管、阀门的情况分别有不同的要求。
电磁流量计接地的原因：
电磁流量计内的测量电极处于一个直流或交流电场内，如果其环境不能有效地被屏蔽于一个无干扰的条件下，对测量有严重干扰。
传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。
然而电磁流量计接地的好处：若连接污水流量计的管道是（相对于被测介质）绝缘性的则要用接地环，它的材质应根据被测介质的腐蚀性选用。
如果是聚四氟乙烯的传感器，为了保护聚四氟乙烯的翻边不受损伤，要选用接地环。
02超声波流量计
超声波流量计也是比较常见的流量计，它的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。
超声波流量计的安装主要遵循以下4点：
1、选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段或水平管段。
2、安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。
3、避免安装在管道系统的最高点或带有自由出口的竖直管道上。
4、对于开口或半满管的管道，流量计应安装在U型管段处。
3涡街流量计
涡街流量计主要安装要求是对于直管段的要求，涡街流量传感器的上游侧和下游侧应有较长的直管段。
对于涡街流量计来说，测量气体流量时，若被测气体含有少量的液体，流量计应安装在管线的较高处。
测量液体时，若被测液体中含有少量的气体，流量计应安装在管线的较低处。
04涡轮流量计
涡轮流量计在安装时，应注意远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。
涡轮流量计可水平、垂直安装，垂直安装时流体方向必须向上。
液体应充满管道，不得有气泡。
安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。
安装时必须使管道内流体满管，才能保证测量精准。
流量计上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。
不同情况下的直管段要求如下图。
同时在安装时应避免管道内产生气泡，否则会影响测量的精度。
05威力巴流量计
威力巴流量传感器，是根据差压式工作原理、插入式安装方法设计的流量传感器。
结构特点：科学的横面形状、独特的抗堵设计、传感器表面粗糙处理和防淤槽。
威力巴基本安装方式及所需直管段
水平管道基本安装方式
对于水平管道，测量气体时推荐安装在管道上方160度范围内，尤其对于有大量水粉的气体时，我们只推荐这样安装；
测量液体时推荐安装在管道下方160度范围内，尤其对于含有大量气体的液体时，我们只推荐这样安装；
但有一点要注意，对于那些极易气化的液体，如液态的烯烃类介质，安装时插入方向同气体，在管道上方。
测量蒸汽时我们只推荐传感器安装在管道下方160度内，并且要使传感器处于整个测量装置的最高点。
垂直管道基本安装方式
对于垂直管道，理论上可以在360度内安装。
对于含有大量水分的湿气体，推荐传感器安装时向上倾斜5度，如左图所示。
对于含有大量气体的液体，推荐传感器安装时向下倾斜5度，如右图所示。
对于蒸汽，推荐传感器安装时下倾斜5度，如右图，且传感器应该处于整个测量系统中的最高点。
威力巴安装所需直管段
最小直管段要求—弯管后2D安装如图所示。
当管道上、下游的直管段不够长时，我们推荐在弯管后2倍管道内径处安装威力巴，因在弯管后的流体剖面较复杂，需将流体系数K做适当的调整。
调整K系数后，测量精度为±3%，重复精度为±0.3%
通过上述流量计的介绍，常见的工况下的流量计安装方式已经比较清楚了，对于复杂工况下的流量计安装还需要具体情况具体分析，积累丰富的经验是解决问题最重要的环节。
