QPN漆包线基础知识
漆包线基本知识培训资料
漆包线基础知识培训资料漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。
但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。
概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。
2.分类：2.1 按导体材料可分为：铜，铝，合金2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚西酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酯亚胺/聚酰胺酰亚胺漆第 1 页 共 9 页包线3.1.7聚酰亚胺漆包线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。
变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。
3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。
如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。
3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线3.3按导体材料分：铜线，铝线，合金线。
3.4按材料形状分：圆线，扁线，空心线。
3.5按绝缘厚度分：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-2二.型号，代号：及产品表示方法1.符号，代号1.1系列代号：漆包绕组成：Q1.2导体材料：铜导体：T（省略）铝导体：L1.3绝缘材料：油性类漆：Y（省略）聚酯类漆：Z改性聚酯类漆：Z（G）缩醛类漆：Q聚氨酯类漆：A聚酰胺漆：X聚酰亚胺漆：Y环氧漆：H聚酯亚胺漆：ZY聚酰胺酰亚胺：XY1.4导体的特性：扁线：B圆线：Y（省略）1.5漆膜厚度：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-21.6热级用／XXX表示2.型号第 2 页 共 9 页2.1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。

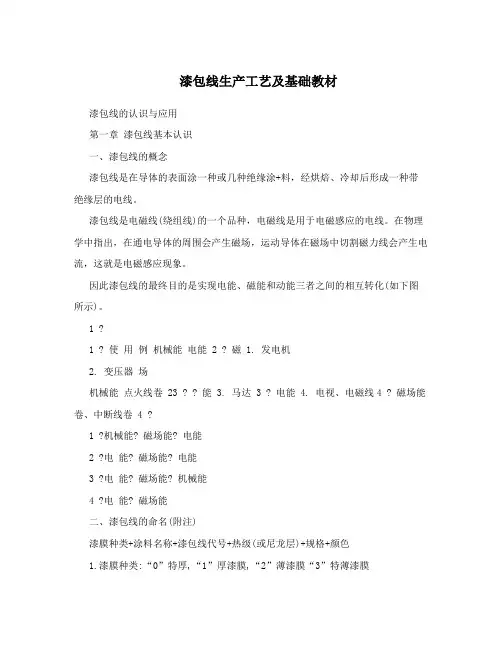

漆包线生产工艺及基础教材
漆包线生产工艺及基础教材漆包线的认识与应用第一章漆包线基本认识一、漆包线的概念漆包线是在导体的表面涂一种或几种绝缘涂+料，经烘焙、冷却后形成一种带绝缘层的电线。
漆包线是电磁线(绕组线)的一个品种，电磁线是用于电磁感应的电线。
在物理学中指出，在通电导体的周围会产生磁场，运动导体在磁场中切割磁力线会产生电流，这就是电磁感应现象。
因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示)。
1 ?1 ? 使用例机械能电能2 ? 磁 1. 发电机2. 变压器场机械能点火线卷 23 ? ? 能 3. 马达 3 ? 电能 4. 电视、电磁线4 ? 磁场能卷、中断线卷 4 ?1 ?机械能? 磁场能? 电能2 ?电能? 磁场能? 电能3 ?电能? 磁场能? 机械能4 ?电能? 磁场能二、漆包线的命名(附注)漆膜种类+涂料名称+漆包线代号+热级(或尼龙层)+规格+颜色1.漆膜种类:“0”特厚,“1”厚漆膜,“2”薄漆膜“3”特薄漆膜2.涂料名称: 缩醛:PVF 对应的漆包线名称:PVF聚脂:PE PEW聚氨脂:PU UEW聚脂亚胺:PEI EIW聚酰胺酰亚胺:PAI AIW融着漆:SB FBW3.漆包线代号:W4.尼龙代号:PU类:“E” PE类“N”º 5.热级:标上热级代号如”F-155”6.颜色:红色“R”,绿色“G”蓝色“B”自然色“N”如有某些特性,在漆膜种类与涂料名称前加注,如直焊性:SM,融着性SB如:2UEWF.EФ0.45表示:0.45毫米155级薄漆膜聚氨脂尼龙层漆包线。
第二章漆包线生产工艺流程一、铜的冶炼与铜杆加工铜矿山开采选用矿石 (含Cu 1~5%)铜矿的冶炼电解铜板(含Cu 99.95%?)溶解、铸造、压延(SCR) Φ8mm铜杆大拉伸线Φ2.6铜材二、伸线部份伸线是将2.6MM的铜材用伸线眼模,利用铜的延展性原理将其逐步拉小,拉伸过程中需加伸线油润滑(见附图一)1、铜材漆包线用铜材为工业纯铜,纯度在99.95%以上,导电率不低于98%,硬铜的电阻率不大于220.01796Ωmm/m,软铜的电阻率不大于0.017241Ωmm/m,软铜的伸张率不低于30%。
不同规格QPN漆包线耐电压、耐电流资料
不同規格QPN漆包線耐電壓、耐電流資料漆包线产品国际标准只有耐电压的标准而没有耐电流的标准的,我司的QPN产品耐电压均在6000V以上的,标准测耐电压的方法是在一个长约125mm的扭绞漆包线对上通上50Hz或60Hz近似正弦波形交流电压,电压从零开始,以约100V/S的速度上升,直到击穿,为检测击穿,当有5mmA或更大电流通过高压回路时过电流装置动作,表示击穿;
而耐电流的标准我查了资料一般是电线产品上会有,通常是根据截面积的大小定的,标准是一平方毫米5A;换算出结果如下供参考:。
155 级180 级200 级QPN超厚漆膜可直焊性聚氨酯、聚酰胺复合漆包铜圆线知识
MENA MW75C MW79C MW82C MW28C MW80C MW80C MW83C MW83C
/ MW5C MW30C MW35C MW35C MW81C
对应标准
GB
IEC
6109.4(QA)
60317-4
6109.10(QA-155)
60317-20
6109.23(QA-180)
60317-51
�六.诚信QPN漆包线的产品优势
耐热优势 1.诚信公司QPN漆包线耐热性能高，过IR炉后性能稳定 2.市场上其他公司使用的漆包线过 IR炉后其他性能明显降低
�七.使用漆包线应注意事项
◎ 卷绕线时注意事项: (1)在加工作业中漆包线的皮膜易被金属物体边缘刮掉,在绕制线圈过程 中要 特别注意与线材接触的工治具是否光滑.否则可造成因放线不畅易断线、压线、 多线头、皮膜破裂.
漆膜种类 超厚漆膜 特厚漆膜 厚漆膜
薄漆膜
超薄漆膜
JIS标准
--
GB标准
--
0种类 如0UEW
G3
1种类 如1UEW
G2
2种类 如2UEW
G1
3种类 如3UEW
G0
IEC标准
--
G3
G2
G1
G0
NEMA标准 Quad
Triple
Heavy
Single
--
(QPN种类) (TPN种类) (HY种类) (SL种类)
2.市场上其他公司使用的是国产的低温有机颜料，耐温低，分解快，颜色不 稳定
�六.诚信QPN漆包线的产品优势
尼龙优势
1.诚信公司使用耐高温、耐高磨、静摩擦系数好的尼龙，用于自动绕线机上， 性能稳定，磨损少，不影响电压性能 2.市场上其他公司使用的是耐磨性能差的尼龙，需添加较多润滑油补充，在 自动绕线时容易打滑，绕线不稳定。 3.个别公司表面不添加尼龙，自动绕线方便，但是磨损大，绕线后漆包线扁 心大，影响电压。
漆包线的基本知识培训
漆包线的基本知识培训
漆包线是电气设备的重要组成部分，也是装配元件和构件组装的重要材料。
其加工工艺常见于机械制造、电子、电器和电子产品等行业，具有良好的性能和安全性，被广泛用于各类电气设备的制造和维修。
漆包线的加工原理是把电线直接涂覆上一层热固性树脂漆，以导电导热线结构为主要特点。
传统的漆包线是用涂覆、缠绕和固定的方法将漆包线覆盖上，而现代的漆包线采用了飞机、汽车和电子设备的新型形式，能够更好地满足人们的需求。
漆包线具有材质绝缘、电热性能好、抗电压性能高、耐磨性好、抗电磁阻和耐腐蚀性等优点，可以非常有效地满足电气设备的可靠性要求。
同时，漆包线具有柔软、便于组装、耐拉力几大特点，是电气设备设计中必不可少的基本组成部分。
此外，漆包线加工也有一定的工艺要求，采用可靠的绝缘线，它的抗老化要求较高，并且确保绝缘层的质量达标。
同时，加工过程也要求添加助剂，有着防爆、防静电、抗氧化、耐腐蚀等特性，以保证漆包线的安全性和耐用性。
总之，由于漆包线的优异性能，具有良好的实用价值，已经在电力、电子、电器、汽车等行业得到广泛应用。
为了使漆包线得到更好的使用，除了要遵循好加工工艺外，还应该在施工前进行充分的安全培训，使用者都应该具备掌握漆包线的基本知识，以确保漆包线的安全应用。
漆包线-用途分类与特性-基础知识
高强度、耐高温、良好的绝缘性
详细描述
电机用漆包线主要用于制造电动机的绕组，要求具有高强度、耐高温和良好的绝缘性能。这种漆包线通常采用耐 高温的绝缘材料制成，能够在高温环境下保持稳定的电气性能和机械性能。
变压器用漆包线
总结词
高导电率、耐高温、良好的绝缘性
详细描述
变压器用漆包线主要用于制造变压器的绕组，要求具有高导电率、耐高温和良好的绝缘性能。这种漆 包线通常采用高导电率的材料制成，能够在高温和高压环境下保持稳定的电气性能。
具有较好的耐腐蚀性能，适用于 海洋、化工等腐蚀性环境。
低电阻漆包线
电阻低、导电性能好，适用于高 频传输和低能耗设备。
新材料与新工艺的应用
新材料
采用高分子材料替代传统漆包线涂层，提高耐热性和 绝缘性能。
新工艺
采用先进的涂覆工艺和精密控制技术，提高漆包线的 表面质量和稳定性。
环保与可持续发展
环保漆包线
酸洗
用酸液去除铜线表面的氧 化物，增强铜线与涂层的 结合力。
涂漆工艺
选择合适的涂层材料
涂层方式
根据用途选择具有绝缘、耐磨、耐温 等特性的涂层材料。
采用浸涂、淋涂或喷涂等方式将涂层 均匀涂覆在铜线表面。
涂层配制
按照涂层材料的要求，将各组分按比 例混合均匀，确保涂层质量。
烘烤与固化
烘烤
将涂覆好的铜线放入烘箱中，在一定 温度下烘烤，使涂层逐渐熔融并流平。
用途
漆包线主要用于电机、电器、仪 表等设备的线圈绕组，具有优良 的绝缘性能和耐热性能。
02
漆包线的特性
电性能
绝缘性
漆包线具有优良的绝缘性能，能够保 证电线在正常工作电压下不发生漏电 、击穿等现象。
漆包线基础理论全解
• • • • •
简单计算 DV值=标称直径 D×速度 V 小时产量计算
G=
1 2 D V 60 8900 4
• 当计算铝时，将8900更换为2703 • 将机器为多头，或计算多小时产量时， 还要乘以头数和小时数
漆包线基础理论
技术部
2011-06
李志能
2011-06
• • • • • •
什么是漆包线？ 漆包线标准区分 漆包线设备的基本结构和特性要求 漆包线的产品实现过程 过程实现的管理要求 简单的计算公式
• 什么是漆包线？ • 漆包线是一种实现电磁转换的的绝缘绕组 线；是通过在导体上涂覆绝缘漆并加以烘 焙成为一定厚度均匀光滑的绝缘膜制成。 • 电磁转换时一种物理上的规律。当漆包线 绕成线圈后，通以电流，就会产生电磁场。 同样，通路的导线在磁场中也会产生电流。 • 安培定律？法拉第定律？
• 漆包线过程之涂漆方法 • 目前涂漆主要分两大类，模具法涂漆和毛 毡法涂漆； • 毛毡法涂漆较早，随着科技进步与装备技 术发展，模具法越来越稳定，产品特性保 障性较强
• 漆包线过程之涂漆方法 • 油漆，主要包括成膜树脂，溶剂体系 • 成膜树脂，聚氨酯、聚酯、聚酯亚胺、尼龙聚酰 胺酰亚胺等等 • 溶剂，间二甲苯、间甲酚、N-甲基吡咯烷酮 （NMP） • 300#——二甲苯+甲酚等混合物 • 500#——NMP+二甲苯等混合物 • 溶剂主要起到降低粘度，增加油漆流平性等特性， 保持油漆良好的涂覆性 • 油漆中的溶剂占60%-80%，甚至更多
• • • • • • •
漆包线标识 漆膜厚度 标准 特薄 GB JIS 3 IEC NEMA
薄 1 2 G1 S
厚 2 1 G2 H
加厚 3 0 G3 T
漆包线
3、聚酯亚胺漆包线：EIW，或称QZY，20世纪70年代后广泛使用。耐热冲性好，耐软化击穿温度高，机械强度优良，耐溶剂及耐冷冻剂性能均较好。弱点是在封闭条件下易水解。广泛应用于耐热要求高的电机、电器、仪表、电动工具和电力干式变压器等绕组。
4、聚酰胺酰亚胺漆包线：AIW，或称QXY，20世纪60年代中期由美国阿莫考公司首推的一种耐热性能极好的漆包线，且具有耐寒、耐辐射、耐软化击穿性、机械强度高、耐化学性能和电器性能及耐冷冻剂性能优异，弱点是做单涂层时，漆膜附着性
1.3绝缘材料：
油性类漆：Y（省略）
聚酯类漆：Z
改性聚酯类漆：Z（G）
缩醛类漆：Q
聚氨酯类漆：A 聚酰胺漆：X Nhomakorabea 聚酰亚胺漆：Y
环氧漆：H
聚酯亚胺漆：ZY
聚酰胺酰亚胺：XY
1.4导体的特性：扁线：B ；圆线：Y（省略） ； 空心线：K
漆包线的采购说明 (2007/09/10 15:43)标签： 知识堂
按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3 (用IEC表示则相反）或Grade 1,Grade 2, Grade 3.
扁线：普通漆膜-1加厚漆膜-2
五、.型号，代号，及产品表示方法
1.符号，代号
1.1系列代号：漆包绕组成：Q ；纸包绕组线：Z
1.2导体材料：铜导体：T（省略）， 铝导体：L
1、机械性能：良好的韧性和附着性，较好机械轻度和表面光滑度。
2、热性能：耐热冲击和软化击穿
3、化学性能：主要要求耐冷冻剂、耐潮。
4、电气性能：击穿电压要求不小于5000V.
综上：可以考虑200级自润滑加厚漆膜聚酯亚胺/聚酰胺酰亚胺漆包圆铜线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
QPN漆包线的定义
2
漆包线的标准
3 QPN漆包线特点,应用范围
4 拉丝原理
5
漆包线生産流程图
6
诚信QPN漆包线的产品优
势
7 使用漆包线的注意事项
�一.QPN漆包线定义
QPN漆包线:超厚漆膜的外敷尼龙的聚氨酯漆包线
示意图如下:
结 构:
润滑油 尼龙
铜
聚氨酯绝 缘层
�一.QPN漆包线的定义
6109.4(QA/X)
60317-19
/
60317-21
/
60317-21
/
/
/
/
6109.7 6109.2 6109.5(QZY) 6109.11(QZY/XY) 6109.11(QZY/XY) 6109.6(QXY)
60317-34 60317-3 60317-8 60317-13 60317-13 60317-26
●温度 ●浓度 ●PH值 Leabharlann 导电度 ●细菌含量眼模检查
C ●硬度 ●尺寸 ●光滑度
1
来料：Φ8.0铜杆
2
大拉机:从直径Φ8mm铜杆 拉至直径Φ2.6mm铜线
3
中拉机:从直径Φ2.6mm铜杆 拉至直径Φ0.90mm铜线
4
中细拉:从直径Φ0.90mm铜杆 极细拉
拉至直径Φ0.30mm铜线
铜杆拉
�六.诚信QPN漆包线的产品优势
漆膜种类 超厚漆膜 特厚漆膜 厚漆膜
薄漆膜
超薄漆膜
JIS标准
--
GB标准
--
0种类 如0UEW
G3
1种类 如1UEW
G2
2种类 如2UEW
G1
3种类 如3UEW
G0
IEC标准
--
G3
G2
G1
G0
NEMA标准 Quad
Triple
Heavy
Single
--
(QPN种类) (TPN种类) (HY种类) (SL种类)
QPN可以解释为超厚漆膜的聚氨酯覆盖尼龙的复合漆包线。 4.C、H与F是目前国际公认的200热级、180热级与155热级的代号，所以QPN/C、
QPN/H、 QPN/F可以解读如下：
QPN/C:200 级超厚漆膜漆膜的聚氨酯覆盖尼龙的复合漆包线，对应与 JIS标准 UEW/NY/200 产品(NY是英文单词Nylon的缩写)
• JIS C3002、JIS C3003-199标准 日本工业标准
• IEC 60317标准
绕组线标准
• GB 4074标准
中华人民共和国国家标准
• MW1000：:2008标准
NEMA（美国电气制造商）标准
• GB 4074与IEC 60317标准完全相同
�二.漆包线的标准 四大标准漆膜厚度对应关系
�三.QPN漆包线特点,应用范围
应用于QPN网络变压器用漆包线等行业
�四.拉丝原理
拉丝:依铜材的延展特性,眼模规格大小排列,使铜线在机器拉力下适当伸长.
拉丝模
拉丝润滑油
铜杆:
拉丝示意图
�五. 漆包线生産流程图
Φ8mm
A 铜杆来料检查 ●包装标识
B
●外观
●尺寸
●导电率
●抗张强度
●伸长率
●铜成份
拉丝液 检查
温度指数
90 105 120 130 155 180 200以上
�三.QPN漆包线特点,应用范围
外敷尼龙的聚氨酯漆包铜线(UEW+NY)
MW 28-C / MW 80-C/MW83-C/QPNF/QPNH/QPNC
• 耐热等级130℃、155℃、180℃、200℃。 • 本产品经UL认可合格登录。 • 特性: • （a）具有良好的焊锡性能，超高电压、超高耐热、 • 超高耐磨性能。 • （b)物理性能如良好的转绕性能及密着性。 • 应用范围：网络变压器
MENA MW75C MW79C MW82C MW28C MW80C MW80C MW83C MW83C
/ MW5C MW30C MW35C MW35C MW81C
对应标准
GB
IEC
6109.4(QA)
60317-4
6109.10(QA-155)
60317-20
6109.23(QA-180)
60317-51
QPN/H:180 级超厚漆膜漆膜的聚氨酯覆盖尼龙的复合漆包线，对应与 JIS标准 UEW/NY/180 产品(NY是英文单词Nylon的缩写)
QPN/F:155 级超厚漆膜漆膜的聚氨酯覆盖尼龙的复合漆包线，对应与 JIS标准 UEW/NY/155 产品(NY是英文单词Nylon的缩写)
�二.漆包线的标准
�六.诚信QPN漆包线的产品优势
耐热优势 1.诚信公司QPN漆包线耐热性能高，过IR炉后性能稳定 2.市场上其他公司使用的漆包线过 IR炉后其他性能明显降低
�七.使用漆包线应注意事项
◎ 卷绕线时注意事项: (1)在加工作业中漆包线的皮膜易被金属物体边缘刮掉,在绕制线圈过程 中要 特别注意与线材接触的工治具是否光滑.否则可造成因放线不畅易断线、压线、 多线头、皮膜破裂.
�二.漆包线的标准
名称
聚氨酯
聚氨酯/聚酰 胺
聚酯 聚酯亚胺 聚酯亚胺/ 聚酰胺酰亚胺 聚酰胺酰亚胺
标示
UEW UEWF UEWH UEW/NY UEWF/NY QPN/F UEWH/NY QPN/H QPN/C
PEW
EIW EI/AIW EIW-H
AIW
四大标准规格对应关系
热级
130 155 180 130 155 155 180 180 200 130 155 180 200 200 220
JIS C3202.6
/ / / / / / /
/ C3202.5 C3202.8
/ / /
�二.漆包线的标准
漆包线耐热等级为漆包线能长时间（ 20000h以上）正常工作的环境温 度，UL认证要求方法
绝缘材料等级
Y级 A级 E级 B级 F级 H级 C级
绕组线允许的 最高工作温度
90℃以下 105℃以下 120℃以下 130℃以下 155℃以下 180℃以下 200℃以上
如出现压线,多线头处理方法:用刀片将线轴表面压线或乱线部分剔除 ,然后用 手拉去多余杂线至出现一个线头为止 .
谢谢 敬请
聆听 指教
颜料优势 1.诚信公司使用的是国外进口的耐高温颜料，耐温高，颜色稳定
2.市场上其他公司使用的是国产的低温有机颜料，耐温低，分解快，颜色不 稳定
�六.诚信QPN漆包线的产品优势
尼龙优势
1.诚信公司使用耐高温、耐高磨、静摩擦系数好的尼龙，用于自动绕线机上， 性能稳定，磨损少，不影响电压性能 2.市场上其他公司使用的是耐磨性能差的尼龙，需添加较多润滑油补充，在 自动绕线时容易打滑，绕线不稳定。 3.个别公司表面不添加尼龙，自动绕线方便，但是磨损大，绕线后漆包线扁 心大，影响电压。
QPN漆包线的由来
QPN名称来源于NEMA标准; 1.Q是英文单词Quad的缩写，Quad是超厚漆膜的意思，对应NEMA标准就是G4
漆膜，就是四层漆膜，是超厚的漆膜。 2.P是英文单词Polyurethane的缩写,Polyurethane就是我们说的聚氨酯，即就是JIS
标准所指的UEW品种。 3.N是英文单词Nylon的缩写,Nylon是英文单词尼龙的缩写
