光电测距仪操作规程

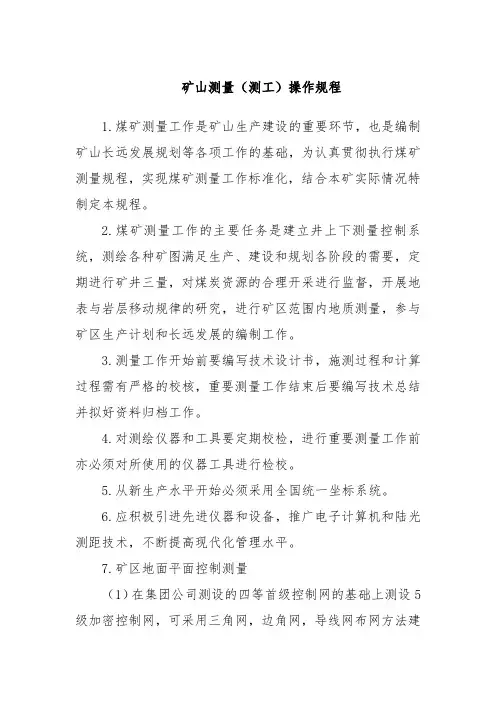

矿山测量(测工)操作规程
矿山测量（测工）操作规程1.煤矿测量工作是矿山生产建设的重要环节，也是编制矿山长远发展规划等各项工作的基础，为认真贯彻执行煤矿测量规程，实现煤矿测量工作标准化，结合本矿实际情况特制定本规程。
2.煤矿测量工作的主要任务是建立井上下测量控制系统，测绘各种矿图满足生产、建设和规划各阶段的需要，定期进行矿井三量，对煤炭资源的合理开采进行监督，开展地表与岩层移动规律的研究，进行矿区范围内地质测量，参与矿区生产计划和长远发展的编制工作。
3.测量工作开始前要编写技术设计书，施测过程和计算过程需有严格的校核，重要测量工作结束后要编写技术总结并拟好资料归档工作。
4.对测绘仪器和工具要定期校检，进行重要测量工作前亦必须对所使用的仪器工具进行检校。
5.从新生产水平开始必须采用全国统一坐标系统。
6.应积极引进先进仪器和设备，推广电子计算机和陆光测距技术，不断提高现代化管理水平。
7.矿区地面平面控制测量（1）在集团公司测设的四等首级控制网的基础上测设5级加密控制网，可采用三角网，边角网，导线网布网方法建立，其边长，测角中误差，导线全长相对闭合差应符合规程要求。
（2）水平角观测所用经纬仪必须进行严格检验，进行三角测量和导线测量的技术要求应符合规程要求。
（3）光电测距仪要求定期检验，必须按测距仪说明书的规定操作仪器，光电测距的技术要求按规定表格执行。
（4）钢尺应进行比长后再用，量距的技术要求按规定表格执行。
（5）内业计算前应检查外业观测薄有无错误，当采用计算机进行计算时，计算程序必须先经过手算检验方可，内业计算数字取位应符合规定。
8.矿区地面高程控制测量（1）地面首级高程控制网采用集团公司测设的三等水准点，在此基础上依地形条件可用水准或三角高程方法进行加密控制。
（2）水准测量观测的技术要求应符合规定的表格，内业计算取位按规定表格要求。
（3）三角高程测量的技术要求按规定表格执行，仪器觇标标高应用钢尺丈量两次，取平均值作最终结果。
测量操作规程
一、经纬仪观测（一）测量准备工作1、在搬运、测量时，必须妥善保护仪器、工具，不得磕碰；观测时，仪器架设后，测站（和镜站）不准离人；测站搬家时，必须卸下仪器装进仪器盒。
如测站距离较短，可以不卸下仪器，但必须怀抱仪器，用手托住架脚。
行进时，不得跳跃或快跑。
2、测量外业观测应选择在通视良好、成像清晰稳定的时间内进行。
晴天的日出、日落和中午前后，如果成像模糊或跳动剧烈，不应进行观测。
三角高程测量还须选择大气折光比较稳定的时间观测。
3、在高标和建、构筑物上设点观测时，作业人员应佩戴保险带。
仪器上下搬运应采取有效措施，仪器箱和其他用具须放置牢靠，严防坠落，确保仪器和人身安全。
4、观测时，要按以下要求进行：（1）仪器转动要平稳，用望远镜垂直丝照准目标时，应将目标置于水平丝附近；并按观测顺序依次观测其他目标。
使用微动螺旋照准目标或用测微螺旋对准分划线时，其最后旋转方向应为旋进。
（2）每次照准目标，不得过分拧紧水平和垂直固定螺旋，微动螺旋应尽量使用中间部位。
（3）观测过程中，照准部水准器的气泡偏离中心不得超过一格，接近一格时，应在测回间重新整置仪器。
（4）当望远镜旋转超过了要观测的目标时，必须旋转一周后重新照准，不得反向旋转。
（二）地面三角测量和精密导线测量1、观测前应清除觇标、脚架周围杂草，并根据土质情况采取打脚桩或其他措施，使脚架稳固。
观测时应避免日光照射，以便于操作和保证测角精度。
2、方向观测要选择一个距离适中、通视良好、成像清晰，并与测站大致等高的方向作为零方向。
3、水平角观测各测回，应均匀地分布在度盘和测微器上的不同位置。
度盘和测微器的变换位置应按规程规定的度盘表进行。
4、在垂直角超过±3°时，每测回间应重新整置仪器，使水准气泡居中，或者采取在观测过程中，加入垂直轴倾斜改正的方法。
5、观测时的补测、联测、重测和取舍及观测限差、记录格式都必须严格执行有关规范的规定。
6、三、四等三角测量水平角的观测，一般应采用方向观测法。
激光测距仪操作规程
激光测距仪操作规程一、准备工作1.确保激光测距仪的电池电量充足，或连接到电源适配器。
2.检查激光测距仪的激光发射口是否清洁，如有污垢应及时清理。
3.确保激光测距仪的测量范围满足实际需求，在测量过程中应注意不要超过其最大测量范围。
4.准备好目标物体，确保目标物体表面光滑且无遮挡物。
二、操作步骤1.打开激光测距仪的电源开关，等待仪器启动。
2.在激光测距仪的显示屏上选择测量模式，如单次测量、连续测量等。
3.瞄准目标物体，使用激光测距仪的瞄准器或显示屏上的准星指示测量目标。
4.按下测量按钮，激光测距仪将发出一束激光并接收返回的光信号。
5.等待几秒钟，激光测距仪将显示测得的距离值。
6.如果需要连续测量，可以按下连续测量按钮，并将仪器对准不同的目标进行连续测量。
7.当使用结束时，关闭激光测距仪的电源开关。
三、注意事项1.在进行测量时，应尽量避免测量目标具有强烈的反射性，如镜面、玻璃等物体，因其可能会导致测量误差或无法进行测量。
2.在使用激光测距仪时，应尽量避免将激光照射到人眼或动物身上，因为激光对眼睛有一定的伤害性。
3.在测量过程中，应保持激光测距仪的稳定，不要晃动或移动测距仪，以免影响测量结果的准确性。
4.在使用激光测距仪时，应保持一定的安全距离，确保不会受到测量对象上的物体的伤害。
5.在测量对象表面有遮挡物的情况下，应尽量避开遮挡物进行测量，以保证测量的准确性。
6.定期对激光测距仪进行维护和校准，如清洁激光发射口、校准测距仪的零点等，以保证测量结果的准确性和仪器的正常使用。
总结：激光测距仪是一种常用的测量工具，使用前需要进行准备工作，如检查电池电量、清洁激光发射口等。
在操作时，需要选择测量模式、瞄准目标物体，并按下测量按钮进行测量。
操作过程中需要注意避免测量误差，不将激光照射到眼睛，保持测距仪的稳定等。
同时，需要定期对激光测距仪进行维护和校准，以保证测量结果的准确性和仪器的正常使用。
激光测距仪操作规程
激光测距仪操作规程
（文件编号：****-013）
共1页第1页版本/版次：D / 0 生效日期：2016-1-1
1. 目的
为了使检测人员更好地熟悉和掌握测量仪器的操作方法，保证检测数据的科学、公正和准确性，特制定本规程。
2. 适用范围
本规定适用于PD4/PD40激光测距仪。
3.操作规程
3.1 按仪器电源开关按钮开启仪器，待屏幕上出现数字及图案。
3.2 设置需要采集数据的模式，仪器测量范围为0.2~200m，超出范围的不能使用此仪器
测量。
3.3 按仪器的测距按钮，仪器前部出现红色激光束，将光束对准需要测定距离的目标点，
再按一次测距按钮按钮，听到“嘀”一声后表示已经测量出距离，屏幕上显示的就是所测出的距离。
3.4 若是选择测量水平距离，在对准目标点的同时要保证仪器右侧水准气泡居中。
3.5 若是仪器激光束未对准目标点或超出量程，再第二次测距按钮后会发出一声长“嘀”
提示，需重新对准测量。
3.6 测试结束后将电源开关。
编制/日期：批准/日期：。
测量工安全技术操作规程
测量工安全技术操作规程测量工安全技术操作规程一、主要危险源(一)井下作业时1.检查测量时，顶、帮破碎没有进行“敲帮问顶”。
2.在车辆运行、运输设备工作时开展测量工作。
3.人员登高放线时，未及时处理保护措施。
(二)野外作业时1.人员在找点时，遭遇危险昆虫的袭击。
2.在采空区测量时，陷入采空区裂隙。
3.在夜盘煤时煤堆滑坡。
4.高压电淘宝杆状手持长杆状工具作业。
二、适用范围第1条本《操作规程》适用于矿井地面、井下测量工。
三、上岗条件第2条必须学习《测绘法》，熟悉《煤矿安全规程》和《煤矿测量规程》，必须经专业技术培训，考核合格后，方可上岗。
第3条科学知识必须掌握测量工作的一般安全知识和专业知识，熟悉测量仪器性能，掌握其操作方法，熟悉测绘资料整理、计算及图纸填绘等教育工作。
四、安全规定(一)一般规定第4条遵守《煤矿安全规程》，严格按照《测绘法》、《煤矿测量规程》中各项技术要求进行测量资料的收集、汇总工作。
第5条应根据工程精度要求确定施测等级，三项观测限差均应符合《煤矿测量规程》的规定和要求。
第6八条不得在测量原始记录、资料计算、汇总、图纸填绘等工作设计图中弄虚作假。
第7条测量人员应以施工设计、规程、任务通知单为依据，没有施工设计或任务通知单、或与设计或规程要求相违背的，有权拒绝作业。
第8条在高空或井筒中设点观测时，作业人员应佩戴保险带。
仪器上下搬运应采取有效安全措施，电子仪器远红外线箱和其他用具须放置牢靠，严防坠落，确保科学仪器和人身安全。
第9条用于所有煤矿井下的所有人测量仪器、设备等必须防爆。
第10条观测时应遵守以下安全规定1.在主要运输大巷及运输回龙石门等运输繁忙地段，必须提前与有关相关部门、人员联系，在测量作业区段内禁止车辆通行、机械运转。
其他巷道和工作面的运输设施影响观测时，亦应立即停止运行。
电焊中应加强前后瞭望，做好监护，保证技术人员与仪器安全。
2.在有架线巷道和电力设施的地点施测时，应特别注意人员和留心仪器的安全，必要时应停电作业。
光电测距仪检定规程
光电测距仪检定规程
1、光电测距仪检定前准备工作。
（1）检验仪器完整性，保证配件齐全、无损伤、损坏和松动等情况。
（2）对于长时间未使用的仪器，检查电缆和电池是否正常，如有问
题及时更换。
（3）检查激光发射器和接收器的外观是否有污垢。
（4）根据规程准确设置并记录测试距离，同时为接收器提供合适的
背景。
2、光电测距仪检定内容。
（1）测定光电测距仪的测距能力，通常使用反射板进行校准，检查
是否准确、稳定。
（2）检查光电测距仪的抗干扰性，使用标准模型模拟一定距离内的
干扰信号，检查光电测距仪是否误判。
（3）检查测量精度，在不同距离下进行多次测量，计算平均误差和
最大误差，检查仪器是否具有一定的精度和准确性。
3、光电测距仪校准方法。
（1）测定仪器基准点和测距点之间的距离，以此校准仪器测距范围。
（2）计算激光发射器和接收器之间的距离，以此来校准仪器的测量
误差。
4、光电测距仪检定结论的判定。
（1）测距误差应符合相关标准规定。
（2）测距能力、精度和抗干扰性应符合测试要求。
（3）检测记录应详细、完整、准确，对测试过程中发现的问题应进行记录和处理。
（4）对于不合格的仪器，应及时进行修理和更换相关零件，保证其正常使用。
光电测距高程测量操作流程
光电测距高程测量操作流程一、前期准备。
咱要进行光电测距高程测量呀，那前期准备可不能马虎。
这就像出门旅行，得把东西都带齐喽。
测量仪器是关键。
光电测距仪得好好检查，看看各个部件是不是都正常，有没有损坏的地方。
这仪器就像咱的宝贝武器，要是有个闪失，测量可就进行不下去啦。
电池也要充满电，可别到了测量一半的时候没电了，那就尴尬得像表演节目突然忘词一样。
还有棱镜，这也是个重要角色。
要保证棱镜干净整洁，要是上面脏脏的，那测量出来的数据可能就像被蒙上了一层雾，不准确啦。
另外，记录表格也不能忘。
这就好比是咱测量旅程的小账本，要把测量过程中的各种数据都清楚地记在上面。
找个小本子，或者用电子表格也行，只要方便记录就好。
二、测量站点选择。
接下来就是选择测量站点啦。
这可有点像选房子，要找个好位置。
站点要选在视野开阔的地方。
你想啊，如果周围都是障碍物，光电测距仪的视线都被挡住了，还怎么测量远处的高程呀。
就像你想看看远方的风景，结果前面全是高楼大厦，啥也看不见。
而且站点要尽量稳定。
要是选在一个摇摇晃晃的地方，比如刚铺好还没压实的土堆上，那测量的时候仪器也跟着晃悠，数据肯定不准。
这就好比在船上写字，船一直晃，字能写好吗？还有哦，要考虑到测量的方便性。
站点到待测点之间最好没有太多干扰因素，比如大片的水域或者特别复杂的地形。
要是有，那测量起来可就费劲了，就像在荆棘丛里走路，磕磕绊绊的。
三、仪器安置。
好啦，站点选好之后，就要安置仪器了。
先把光电测距仪稳稳地放在站点上。
要调整好仪器的水平，这就像把桌子放平稳一样重要。
要是仪器歪歪扭扭的，那测量出来的高程数据肯定也是歪的。
可以通过仪器上的水平气泡来调整，让气泡在中间，就像让小珠子待在碗底一样。
然后把仪器对准棱镜。
这个过程要细心一点，就像拿枪瞄准目标一样。
要是没对准，那测距就不准啦。
可以通过仪器上的瞄准镜来调整方向，直到清晰地看到棱镜为止。
四、测量操作。
开始测量啦，这可是最关键的部分。
先进行距离测量。
测量工岗位安全技术操作规程
测量工岗位安全技术操作规程一、适用范围第1条本操作规程适用于xx煤矿的地面、井下测量工。
二、上岗条件第2条必须学习《测绘法》，熟悉《煤矿安全规程》和《煤矿测量规程》，必须经过专业技术培训，考试合格后，方可上岗。
第3条必须掌握测量工作的一般安全知识和专业知识，熟悉测量仪器性能，掌握其操作方法，熟悉测绘资料整理、计算及图纸填绘等工作。
三、安全规定（一）一般规定第4条遵守《煤矿安全规程》，严格按照《测绘法》、《煤矿测量规程》中各项技术要求进行测量资料的收集、汇总工作。
第5条应根据工程精度要求确定施测等级，各项观测限差均应符合《煤矿测量规程》的规定和要求。
第6条不得在测量原始记录、资料计算、图纸填绘等工作中弄虚作假。
第7条测量人员应以施工设计、规程、技术科下发的施工联系单为依据，没有施工设计或施工联系单、或与设计或规程要求相违背的，有权拒绝作业。
第8条在高空或井筒中设点观测时，作业人员应佩戴保险带，安全帽等。
仪器上下搬运应采取有效安全措施，仪器箱和其他用具须放置牢靠，严防坠落，确保仪器和人身安全。
第9条用于煤矿井下的所有测量仪器、设备等必须防爆，并且有防爆标示。
第10条观测时应遵守以下安全规定：1.在主要运输大巷及运输石门等运输繁忙地段，必须提前与有关部门、人员联系，在测量作业区段内禁止车辆通行、机械运转。
其他巷道和工作面的运输设施影响观测时，亦应立即停止运行。
作业中应加强前后嘹望，做好监护，保证人员与仪器安全。
2.在上、下山等坡度较大的巷道内作业时，应事先联系禁止斜巷绞车运行，必要时停止工作面施工，然后方可施测。
3.严禁擅自进人盲巷、独头、独巷或已失修巷道进行测量。
4.在特殊地点进行测量作业，必须编制专项措施，报总工程师批准。
5.井下工作面标定放线需打眼固定中腰线的，应由现场施工单位负责，测量人员不得违章操作。
（二）仪器管理及使用规定第11条测量仪器、工具必须定期进行检校和维修。
各种新购置的仪器，必须按《煤矿测量规程》规定的项目进行全面检校。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电测距仪操作规程
一、先查看计量检定证书是否在有效期内，过期的需要送检。
二、操作仪器前，先打开箱盖，使仪器与外界温度本适应10~30分钟。
三、先将三脚架摆放平稳固定后，一手握住经纬仪基座，一手握住机身，轻放到三脚架平台面上，旋紧三脚架与仪器相连的螺丝，固定仪器于三脚架上。
大致整平后，将光测测距仪轻轻扣插到经纬仪望远镜上，并夹住望远镜。
四、测量应整平对中，应遵循整平→对中→再整平→再对中，直至仪器中心与标识中心精确对中的原则。
五、打开电源，如果有必要对温度、气压等的影响进行改正的话，输入适当的ppm值。
转动经纬仪，并精确照准后视棱镜，拔动水平度盘和水平度盘微动螺旋，使水平角值与座标方位角一致。
六、输入读到的经纬仪竖直角，测定水平距离，以校核ppm值的正确性。
七、根据事先的测量计划和规范的手势动作做出要做的测量工作，并做好记录。
八、完成测量工作后，一般应返回到后视点，进行角度复核。
九、关掉电源，将光电测距仪从经纬仪上小心取下，并将经纬仪装箱后，才能搬移。
十、长期存放仪器时，要定期给电池充电，一般3~6个月为宜。
十一、经纬仪使用操作规程
十二、先查看计量检定证书是否在有效期，过期的要送检；
十三、操作前一般应打开箱盖搁置10~30分钟，使仪器内部温度与外界相适应。
三脚架摆放平稳固定后，一手托住基座，一手拿住机身，累放到三脚架平台上，并旋紧固定螺丝。
十四、测量前，应遵循整平→对中→再整平→再对中的原则将仪器精确地整平对中（没有对中的，整平即可）。
十五、略对准后视点，锁定照准部，用微动螺旋精确地对准后视点。
将水平度盘拔至计算好的方位角上，松开水平度盘制动螺旋。
十六、根据事先的计划和规范的手势动作，完成测量工作并做好记录。
十七、完成测量后，一般应返回到后视点进行角度复核。
十八、转移仪器，一般应拆下仪器装箱再转移，如果要直接转移，必须将三脚架竖直地靠在肩膀上，双手托住三脚架的中间部分。
摘自：中国石油天然气第六建设公司机械设备安全技术操作规程Q/ZYLJ 05.01-2005。
