傲优新材料-陶瓷化聚烯烃绝缘料
陶瓷化低烟无卤聚烯烃耐火料加工工艺说明书2019年

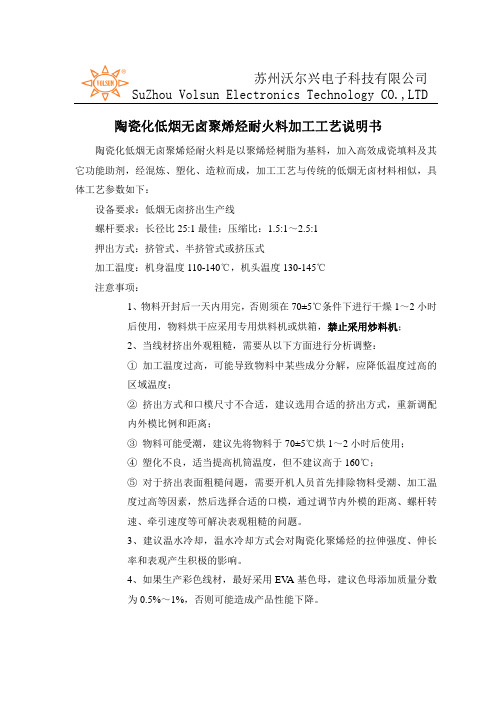

陶瓷化低烟无卤聚烯烃耐火料加工工艺说明书
陶瓷化低烟无卤聚烯烃耐火料是以聚烯烃树脂为基料，加入高效成瓷填料及其它功能助剂，经混炼、塑化、造粒而成，加工工艺与传统的低烟无卤材料相似，具体工艺参数如下：
设备要求：低烟无卤挤出生产线
螺杆要求：长径比25:1最佳；压缩比：1.5:1～2.5:1
押出方式：挤管式、半挤管式或挤压式
加工温度：机身温度110-140℃，机头温度130-145℃
注意事项：
1、物料开封后一天内用完，否则须在70±5℃条件下进行干燥1～2小时后使用，物料烘干应采用专用烘料机或烘箱，禁止采用炒料机；
2、当线材挤出外观粗糙，需要从以下方面进行分析调整：
①加工温度过高，可能导致物料中某些成分分解，应降低温度过高的区域温度；
②挤出方式和口模尺寸不合适，建议选用合适的挤出方式，重新调配内外模比例和距离；
③物料可能受潮，建议先将物料于70±5℃烘1～2小时后使用；
④塑化不良，适当提高机筒温度，但不建议高于160℃；
⑤对于挤出表面粗糙问题，需要开机人员首先排除物料受潮、加工温度过高等因素，然后选择合适的口模，通过调节内外模的距离、螺杆转速、牵引速度等可解决表观粗糙的问题。
3、建议温水冷却，温水冷却方式会对陶瓷化聚烯烃的拉伸强度、伸长率和表观产生积极的影响。
4、如果生产彩色线材，最好采用EV A 基色母，建议色母添加质量分数为0.5%～1%，否则可能造成产品性能下降。
苏州沃尔兴电子科技有限公司
SuZhou Volsun Electronics Technology CO.,LTD。
陶瓷化耐火材料成瓷效果的几种评价方法讨论
陶瓷化耐火材料成瓷效果的几点评价方法讨论刘思阳黄科陈竹平王静霞等成都众一高材科技有限公司陶瓷化耐火材料是一种新型的高分子复合防火柔性材料，是近年来兴起的电线电缆防火材料领域的新材料，它的出现解决的传统耐火电缆靠大量无机填充的工艺复杂性和成缆敷设弯折性差的问题，在具有更好耐火功能的前提下提出了一种柔性防火电缆的设计理念。
国内外相继开发出了针对不同加工挤出设备和使用环境的陶瓷化材料，包括陶瓷化硅橡胶、陶瓷化聚烯烃、陶瓷化隔氧泥等产品，它们在火焰的烧蚀下，燃烧1-2min后即开始烧结形成坚硬的陶瓷状壳体的隔绝层，这种坚硬的陶瓷体可以非常有效的阻挡火焰的继续燃烧，隔火隔热保护内部导体正常通电工作，在燃烧2-3min后完全断烟，安全环保无毒，广泛应用在高层建筑、电梯、地铁、机场、车站、医院、隧道、航空航天、公共交通设施等领域。
国家标准GB/T19216.21-2003中规定了耐火电缆线路完整性试验的相关要求，在950℃-1000℃温度下，受火90min，冷却15min后的电缆能够正常工作，保证测试使用的2A熔断器不熔断且指示灯不熄灭，作为成缆的耐火试验，生产企业可以通过电缆本身的结构设计，通常的方法是在耐火层外绕包玻纤带，即使耐火层出现缺陷也可通过玻纤带保证完整性试验通过，那么单独使用陶瓷化材料作为耐火绝缘层能不能保证测试的通过，成缆耐火效果和陶瓷化耐火绝缘层厚度的关系，以及陶瓷化材料本身成瓷效果的评价方法及其与成缆耐火性能的相关性研究是陶瓷化材料生产企业和下游用户关心的焦点问题，上海电缆研究所作为国内电线电缆领域的部分标准组织编制单位，近年来随着陶瓷化材料市场的不断成长和应用领域的拓展，上缆所关于陶瓷化材料的相关标准的制定也被提上日程，标准制定是为了规范行业市场，促进行业健康发展，相关生产制造企业则可以通过生产管理标准化、生产运营的效率化、产品研发的统一化来共同提高行业整体技术水平，加强国内产品的国际化市场竞争力，同时也是事关民生的大事。
阻燃陶瓷化聚烯烃材料研究进展
阻燃陶瓷化聚烯烃材料研究进展*王钰含，李 璇，李 静，毛灿宇，王凤毅（新疆工程学院，新疆乌鲁木齐830091）摘要：阻燃陶瓷化聚烯烃材料是一类新型阻燃、耐火材料，是在聚烯烃基体中加入成瓷填料、助熔剂、阻燃剂等制成的特种复合材料，可在火焰及高温环境中迅速形成具有一定强度的陶瓷体，起到阻燃、隔热、隔氧的作用。
文章从无卤阻燃剂在聚烯烃材料中的应用、陶瓷化聚烯烃材料的研究成果、阻燃陶瓷化聚烯烃材料研究成果几个方面进行综述，在此基础上，对未来阻燃陶瓷化聚烯烃的发展进行了展望。
关键词：阻燃；陶瓷化；聚烯烃中图分类号：TQ 327.8Research Progress of Flame-retardant Ceramifi able Polyolefi n MaterialsWANG Yu-han, LI Xuan, LI Jing, MAO Can-yu, WANG Feng-yi（Xinjiang Institute of Engineering, Urumqi 830091, Xinjiang, China）Abstract: Flame-retardant ceramifi able polyolefi n material is a new type of fl ame-retardant and refractory material. It is a special composite material made by adding ceramic filler, flux, flame-retardant, etc. into polyolefin matrix. It can quickly form ceramic body with certain strength in flame and high temperature environment, playing the role of flame-retardant, heat insulation and oxygen isolation. This paper reviews the application of halogen-free fl ame-retardants in polyolefi n materials, the research results of ceramifi able polyolefi n materials, and the research results of fl ame-retardant ceramifi able polyolefi n materials. On this basis, the development of fl ame-retardant ceramifi able polyolefi n in the future is prospected.Key words: fl ame-retardant; ceramifying; polyolefi n高分子材料与金属材料、无机非金属材料相比，具有易加工、易调节性能、价格相对较低等特点，广泛应用于建筑、机械、电气等各行各业，成为体积产量最大的一类材料。
浅析地铁和轨道交通重点工程用无卤低烟阻燃B1级电缆高效加工方法
浅析地铁和轨道交通重点工程用无卤低烟阻燃B1级电缆高效加工方法摘要：地铁和轨道交通等人口密集的场所采用常规的阻燃电缆已经不能满足安全要求,需要采用B1级高阻燃电缆.以达到更好的阻燃防火效果。
本文着重介绍无卤低烟阻燃B 1 级电缆的高效加工方法，解决产品量产的问题。
关键词：无卤低烟阻燃 B1级电缆高效加工方法引言近年来，我国地铁和轨道交通重点工程迅猛发展，特别是在成都，地铁建设如火如荼，而地铁和轨道交通重点工程基本上都是人员密集的场所，一旦发生火灾，将导致人民人身和财产安全事故。
传统阻燃电缆广泛地采用含卤聚合物和含卤阻燃剂组合而成的混合物，发生火灾后电缆燃烧会产生大量的烟雾和有毒的腐蚀性的气体，这些烟雾和气体不符合绿色低碳要求，还会妨碍救火工作和人员疏散，并会腐蚀仪器和设备。
因此，研发一种适用于地铁和轨道交通用高性能电缆势在必行。
一、问题的提出根据最新版DGJ 08-2048-2016 《民用建筑电气防火设计规程》和GB 50016-2018《建筑设计防火规范》要求，人员密集的公共场所电线电缆燃烧性能应选用燃烧性能B1级、产烟毒性为t1级、燃烧滴落物/微粒等级为d1级，无卤低烟绿色环保的耐火型电缆成为新产品开发的一个重要方向，而四川新蓉电缆有限责任公司正是看准了这一产品的市场前景，开发了一系列了产品，并专门设计研发了新建、扩建地铁和轨道交通重要工程用无卤低烟阻燃B1级电缆。
虽然研制过程比较顺利，在进行小试和中试中却出现了问题。
无卤低烟阻燃B1级电缆护套的机械性能存在缺陷，加工过程中护套断裂伸长率有明显下降，实际测试在130%～150%，而标准要求不小于125%，加工裕度较小，同时由于阻燃添加剂的增加，护套材料密度明显增加，挤出性能有所下降，导致生产效率降低，在加工中易出质量事故，生产效率低，造成人力物力的浪费，对实现量产目标产生很大影响。
二、高效加工要求按照GB/T 12706.1-2008 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆标准设计生产，电缆B1级特殊性能满足GB 31247-2014 电缆及光缆燃烧性能分级要求。
可陶瓷化EVA_LLDPE复合材料的制备与性能研究
可陶瓷化EV A/LLDPE复合材料的制备与性能研究发布时间：2021-10-18T08:47:48.050Z 来源：《科学与技术》2021年19期作者：李璇，李静，郭名辉[导读] 考察了成瓷填料比例、改性前后低熔点玻璃粉含量对可陶瓷化李璇，李静，郭名辉（新疆工程学院，新疆乌鲁木齐 830091）摘要：考察了成瓷填料比例、改性前后低熔点玻璃粉含量对可陶瓷化EV A/LLDPE复合材料力学性能的影响，及不同烧蚀温度下复合材料烧蚀产物的微观形貌。
结果表明，当硅微粉：滑石粉为1：1时，复合材料力学性能相对较好；烧蚀温度为850℃的烧蚀产物结构较为密实。
关键词：陶瓷化；硅微粉；滑石粉；低熔点玻璃粉陶瓷化高分子复合材料以聚合物为基材，加入成瓷填料及其他助剂制成，与传统高分子材料在火焰或高温环境中焚化脱落不同，这种材料在常温下可保持高分子材料的机械性能和加工性能，在燃烧环境中能烧结为坚硬的陶瓷体，起到阻燃、耐火、耐烧蚀的作用[1]。
研究报道中对此类体系材料的瓷化机理进行了深入探讨[2]，主要集中在陶瓷化硅橡胶、陶瓷化聚烯烃两类。
在国内，南京工业大学王庭慰教授团队较早开展陶瓷化聚烯烃材料的研究[3]。
陶瓷化聚烯烃材料的基体主要采用聚乙烯、EV A、POE等的一种或组合[4-7]，成瓷填料常用滑石粉、硅灰石、云母等。
为降低材料的瓷化起始温度、促进烧结，可在配方中添加助溶剂，能在较低温度时有液相物质形成。
本研究以EV A/LLDPE为基料，硅微粉/滑石粉为成瓷填料，低温玻璃粉为助熔剂。
制备可陶瓷化EV A/LLDPE复合材料。
考察不同比例成瓷填料、助熔剂用量及改性对复合材料性能影响。
1 实验部分1.1主要实验原料乙烯-醋酸乙烯共聚物（EV A）：江苏斯尔邦石化有限公司，工业级；线型低密度聚乙烯（LLDPE）：兰州石化分公司，工业级；硅微粉（400目）：深圳市海扬粉体科技有限公司，工业级；滑石粉（1250目）：布尔津县喀纳斯矿业有限公司，工业级；低熔点玻璃粉（450℃-550℃）：富华纳米新材料有限公司；马来酸酐接枝PE、抗氧剂1010：佛山市佐高塑化有限公司；铝酯偶联剂：南京优普化工有限公司。
陶瓷化复合粉
产品专栏丨陶瓷化复合粉陶瓷化复合粉是氢氧化铝，阻燃剂，硅灰石，氧化锆，锂瓷石，低熔点玻璃粉等复配得到的陶瓷化防火功能粉体，可用于电线电缆防火陶瓷化硅橡胶/聚烯烃、电子器件封装常温固化液体陶瓷胶、防火陶瓷化涂料、防火轻质发泡材料，等领域。
随着无机粉体的应用发展，在纳米级超细粉体以其特小尺寸效应、表面与界面效应、日益受到人们的重视，人们通过试验研究，发现将2种或2种以上的粉体颗粒经表面包覆或复合处理后可以得到高性能复合材料，往往除了具有单一粉体所具有的性能外，还具有复合协同多功能，改变单一粒子表面性质，增大多种组分的接触面积。
并且，通过多种具有在某种特定环境下有协同作用的粉体材料复配，在该环境下各粉体种类之间相互影响（良性影响），使得最终产品性能得到互补。
例如，氧化铝，氧化锂，硅灰石等材料在高温下，会发生共晶反应，各组分的单一相态会互相结合，形成的统一的共晶相态，新生成的相态比反应前的任何单一相态都更加稳定。
建筑防火材料建筑防火材料按材质可分为无机绝热材料、有机绝热材料和金属绝热材料三大类。
按燃烧性能分为四级，即A级为不燃性材料、B级为难燃性材料、C级为可燃性材料、D级为易燃性材料：不燃性建筑材料指在空气中受到火烧或高温作用时不起火、不微燃、不碳化，如大理石；难燃性建筑材料指在空气中受到火烧或高温作用时难起火、难微燃、难碳化，当火源移走后，燃烧或微燃立即停止。
如纸面石膏板、纤维石膏板、酚醛塑料等；可燃性建筑材料指在空气中受到火烧或高温作用时，立即起火或微燃，而且火源移走以后仍继续燃烧或微燃。
如天然木材、聚乙烯塑料制品等；易燃性建筑材料指在空气中受到火烧或高温作用时，立即起火，且火焰传播速度很快。
如有机玻璃、泡沫塑料等。
常用的建筑防火材料有防火封堵料、防火玻璃、防火板材。
防火堵封料是专门用于封堵建筑物中各种贯穿物，如电缆、风管、油管、气管等穿过墙壁、楼板等形成的各种开孔以及电缆桥架等，具有防火隔热功能且便于更换的材料。
一种陶瓷化聚烯烃绝缘高阻燃防火电缆及制备工艺[发明专利]
专利名称：一种陶瓷化聚烯烃绝缘高阻燃防火电缆及制备工艺专利类型：发明专利
发明人：倪树松,丁华,方腾,张磊
申请号：CN202111500892.8
申请日：20211209
公开号：CN114171247A
公开日：
20220311
专利内容由知识产权出版社提供
摘要：本发明属于电缆设备技术领域，尤其是一种陶瓷化聚烯烃绝缘高阻燃防火电缆及制备工艺，包括导体，多个所述导体均相互连接在一起，多个所述导体的外表面均包裹有耐火云母带，所述耐火云母带的表面包裹有绝缘层，四个所述绝缘层均以轴心连接的交点为圆心四等分排列分布，四个所述绝缘层的外表面均填充有阻燃填充层。
该陶瓷化聚烯烃绝缘高阻燃防火电缆及制备工艺，通过设置内衬层和陶凯陶瓷化隔氧层达到了具有优良的绝缘性，优异的耐火、隔水性能，良好的隔热、隔温性能；强度高、抗震动性能好，耐高低温性能优异；良好的工艺性能，燃烧时无有毒气体释放，具有优异的安全性和环保性；工艺简单、生产效率高，可大幅度降低加工成本。
申请人：安庆横电电缆有限公司
地址：246008 安徽省安庆市迎江经济开发区二号路4号
国籍：CN
更多信息请下载全文后查看。
陶瓷化低烟无卤阻燃聚烯烃隔氧料物性参数
烟密度
无焰 有焰
HCl 和 HBr 含 量
燃烧释放气 体酸性
HF 含量 pH 值
电导率
硬度 冲击脆化温
试验温度 度
单位 g/m³ MPa
% Ω·m kV/mm g/10min
% ％ % % ％ Байду номын сангаас / μs/mm shore A ℃
性能要求 ≤1.60 ≥6.0 ≥80 ≥1.0×10¹⁰ ≥25 ≥2.0 ≥40 ≤0.3 ≤350 ≤100
陶瓷化低烟无卤阻燃聚烯烃隔氧料
品种：LSZH 护套料 规格用途 品名 单位 用途 备注说明 参数参考
陶瓷化低烟无卤阻燃聚烯烃隔氧料 吨 暂无
GB/T 32129-2015 国标
基本参数 附加参数
性能项目
密度
拉伸强度
断裂伸长率
20℃体积电阻率
介电强度
熔融指数
氧指数
吸水率
物性指标
≤0.5
≤0.1 ≥4.3 ≤10
实际参数
试验条件：老 ℃
化温度 试验条件：老
h 空气热老化 化时间
试验 拉伸强度变化 %
率,不超过 断裂伸长率变
% 化率,不超过
