10KV开关柜元件介绍
10KV开关柜原理
10KV开关柜原理10KV开关柜主要由三个部分组成：断路器、隔离开关和组合电器。
断路器用于断开电力系统中的电流，隔离开关用于隔离设备，并提供安全的工作环境，组合电器用于控制和保护电力系统。
这些部分共同工作，确保电力系统的安全运行。
首先，断路器是10KV开关柜中的主要部件之一、它的作用是断开电流，以确保设备的安全工作。
断路器通常由电磁力触发器控制。
当电流过大或系统发生故障时，触发器会断开断路器，使电流停止流动。
断路器通常具有短路和过载保护功能，能够快速响应故障并保护电力系统。
其次，隔离开关是10KV开关柜中的另一个重要部件。
它的作用是隔离设备并提供安全的工作环境。
隔离开关通常由手动操作，可以将设备与电源分离，避免在操作或维护时产生电击风险。
隔离开关通常与断路器配合使用，使维护和检修更加方便。
另外，组合电器是10KV开关柜中的关键部件之一、它通常由控制回路、保护回路和信号回路组成。
控制回路用于控制10KV开关柜的各种操作，如开关、断开电流等。
保护回路用于实时监测电力系统的电流和电压，并在故障发生时触发断路器。
信号回路用于传输开关状态、电流和电压等信息。
此外，10KV开关柜在设计上还必须考虑到高电压的安全问题。
为了确保操作人员的安全，10KV开关柜通常采用绝缘材料和防爆结构。
绝缘材料用于隔离电力系统中的高电压，防止人员触电。
防爆结构则用于防止电力系统发生爆炸，保护人员的生命安全。
总之，10KV开关柜的原理是通过断路器、隔离开关和组合电器等部件的协同工作，控制和保护电力系统中的设备。
这些部件充分考虑了高电压环境下的安全问题，并能够快速响应电力系统的故障，确保电力系统的安全运行。
10KV配电室开关柜的组成及作用讲解
10KV配电室开关柜的组成及作用讲解1.进线柜进线柜是10KV配电室开关柜的重要组成部分，用于将10KV高压电源引入配电室。
进线柜通常包括高压隔离开关、电流互感器、电压互感器等元件。
高压隔离开关用于切断或连接电源，保证电源的输入和输出。
电流互感器和电压互感器用于对电流和电压进行测量和监控，保证进入配电室的电源安全可靠。
2.母线柜母线柜是10KV配电室开关柜的核心部分，用于将进线柜引入的电源分配到各个出线柜。
母线柜通常包括主母线和分支母线。
主母线用于将电源信号分配到各个分支母线上，分支母线则将电源信号进一步分配到各个出线柜上。
母线柜能够根据需要实现分段并联、或者汇流排供电，确保每个出线柜能够获得稳定可靠的电源供应。
3.出线柜出线柜用于将母线柜分配的电源供应给各个电器设备。
出线柜通常包括断路器、熔断器、负荷开关等元件。
断路器用于进行电源的开关控制，保证电源的开闭操作。
熔断器用于保护电源和设备免受短路和过载等电力故障的影响。
负荷开关用于将电源供应连接到各个负荷设备上，实现对负荷设备的开关控制。
4.电缆接地柜电缆接地柜用于将配电设备的杂散电流引入地下，保证设备的安全运行。
电缆接地柜通常包括接地开关、接地电流互感器等元件。
接地开关用于接地电源信号，将杂散电流引导到地下，有效降低电压和漏电流水平。
接地电流互感器用于对接地电流进行测量和监控，确保接地系统的运行安全可靠。
综上所述，10KV配电室开关柜由进线柜、母线柜、出线柜和电缆接地柜等组成。
进线柜将10KV高压电源引入配电室，母线柜将电源分配到各个出线柜，出线柜将电源供应给负荷设备，电缆接地柜用于引导杂散电流。
通过这些组成部分的协同作用，10KV配电室开关柜能够实现对电源的有效控制和分配，确保电力系统的安全稳定运行。
10kv高压柜的组成 -回复
10kv高压柜的组成-回复10kv高压柜是电力系统中的重要设备，主要用于分配、控制和保护10kv 电网。
它由多个部件组成，每个部件都扮演着特定的角色，共同确保高压电网的安全运行。
本文将逐步介绍10kv高压柜的组成。
一、柜体柜体是10kv高压柜的主体结构，由钢板制成，具有良好的机械强度和耐腐蚀性。
柜体通常采用可拆卸结构，便于安装和维护。
柜体内部通过隔断板将不同的功能区域划分开来，以防止不同电气元件之间的干扰。
二、断路器断路器是高压柜中最重要的组成部分之一。
它用于控制和保护高压电网，负责开启和关闭电路，以及在电网发生故障时切断电流。
断路器通常采用真空断路器或SF6断路器，具有快速断电、可靠性高等特点。
三、隔离开关隔离开关是用于切断高压电网与其他电气设备之间的连接，以便进行安全维护和操作。
隔离开关通常采用双刀双闸或双刀单闸结构，能够提供可靠的隔离效果，并能够承受额定电流和额定电压的负载。
四、电流互感器（CT）和电压互感器（VT）电流互感器和电压互感器是用于测量高压电网中的电流和电压的设备。
电流互感器将高压电流转换为低压电流，通常通过二次绕组将信号传递给保护继电器和测量仪表。
电压互感器则将高压电压转换为低压电压，并将信号传递给保护继电器和测量仪表。
五、保护继电器保护继电器是用于监控高压电网的电流、电压、频率等参数，并在电网发生故障时采取相应的保护措施。
保护继电器可以根据需要进行定制，以实现过电流保护、欠电流保护、跳闸保护等功能。
六、电能计量装置电能计量装置用于测量高压电网中的电能消耗，通常由电能表和相关仪表组成。
它能够准确记录电能的使用情况，为电力系统的管理和计费提供依据。
七、仪表和控制装置仪表和控制装置用于监控和控制高压柜的运行状态。
它们通常包括开关指示灯、电流电压显示仪表、控制按钮等。
仪表和控制装置能够提供实时反馈和操作接口，便于操作人员对高压柜进行监控和控制。
总结：10kv高压柜是电力系统中不可或缺的设备，它的组成包括柜体、断路器、隔离开关、电流互感器、电压互感器、保护继电器、电能计量装置、仪表和控制装置等部件。
电力系统中10kV35kV高压开关柜基本知识-含图)
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3).不锈钢板(不导磁性). 4).铝板((不导磁性).
2、柜体的功能单元:
1).主母线室(一般主母线布置按“品”字形或 “1”字形两种结构; 2).断路器室
3).电缆室
4).仪表室（低压室） 5).柜顶小母线室.
2、海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备, 外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数 Ka[ka=1÷(1.1-H×10-4 )] （H为使用地点海拔）来决定。由于高海拔地 区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝 缘距离，或在开关柜内增加绝缘防护措施。
相间和相对地mm 75
100
125
180
300
带电体至门mm 105 130
155
210
330
以空气和绝缘板组成的复合绝缘，带电体与绝缘板之间的最小空气间 隙应满足如下要求：
3.6\7.2\12kV设备应不小于30mm 24kV设备应不小于45 mm 40.5kV设备应不小于60mm。 另外，应该考虑绝缘材料的厚度、设计场强和老化，并应按DL/T593 中的要求进行凝露试验。
三、开关柜的使用条件
1、环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)， 严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加, 表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大 大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终 会导致绝缘件的破坏。
4
防止直径大于 1.0mm的固体外物
防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入
10KV高压开关柜基础知识
10KV 高压开关柜基础知识1.高压熔断器：用于最简单的短路保护电器,当电路或电路中的设备过载或发生故障,其所在电路的电流超过规定值并经一定时间后,高压熔断器熔件发热而熔断；2.高压隔离开关：用于保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作；3.高压断路器：用于切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行；4.高压电流互感器：用于将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置用；5.高压电压互感器：把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用；6.零序电流互感器：用于通过电流互感器检测被保护系统的一次侧三相电流的矢量和；7.氧化锌避雷器：用于由限制过电压以保护电气设备；8.高压接地开关：用于在检修开关柜时放电;防止误操作送电；9.综合保护装置：用于接收各类输入的信号与键盘设置以及显示屏显示共同参入控制从而执行保护动作；10.高压柜仪表室：用于直观反应设备目前运行状态以及各参数变化情况。
主要技术参数：1.10KV母排、熔断器额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；4.操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；5.各类测量仪表测量范围以及模拟量数据装换区间；6.柜体防护等级及符合的国家标准编号。
常规保护：1.限时速断保护；2.电流速断保护；3.过电流保护；4.过负荷保护；5.低电压保护；6.单相接地电流保护；7.温度保护；8.机械五防保护基本倒闸操作：1.远程分开断路器；2.就地确认相应断路器状态；3.在智能操控装置上确认控制状态在0位、控制模式由自动切换到手动、由远程切换到就地；4.分开控制柜控制电源与蓄能电源；5.利用操作手柄逆时针退出断路器小车至实验位；6.合上接地倒闸、断开所有仪表电源以及装置电源；7.悬挂断电标示牌防止误送电。

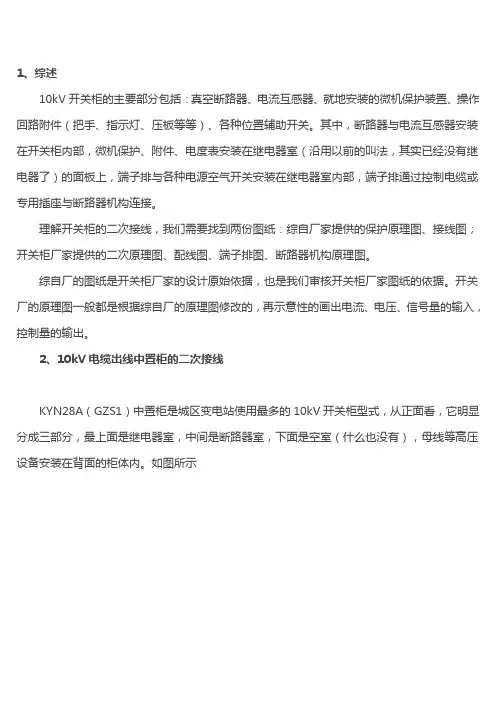

10KV开关柜图解
1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图所示2.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
高压开关柜结构组成及基本参数
高压开关柜结构组成及基本参数高压开关柜是电力系统中非常重要的设备，用于控制和保护电气设备。
本文将介绍高压开关柜的结构组成以及其基本参数。
一、高压开关柜的结构组成1. 柜体：高压开关柜的外壳，通常由钢板制成，具有足够的机械强度和良好的绝缘性能。
柜体内部设置隔板和分隔间隔，以隔离不同部分的电气元件。
2. 断路器：是高压开关柜中最常见的设备，用于控制和断开电路。
断路器通常由固定和活动接触器组成，当电路中出现故障或需要断开电路时，断路器能够迅速切断电源。
3. 隔离开关：用于隔离电气设备和电源，通常没有带载能力。
其主要作用是确保维修和检修操作的安全。
4. 接地开关：用于将电气设备接地，以提供额外的安全保护。
接地开关能够有效地排除设备中的残余电流，减少触电风险。
5. 电流互感器（CT）：用于测量电路中的电流。
电流互感器将高电流转换为低电流，以便测量仪表进行准确测量。
6. 电压互感器（VT）：用于测量电路中的电压。
电压互感器能够降低高压电路的电压，并将其转换为低压以便测量。
7. 仪表仪器：用于监控和显示电气设备的状态和参数。
常见的仪表包括电压表、电流表、频率表等。
二、高压开关柜的基本参数1. 额定电压：指高压开关柜能够正常运行的额定电压，通常以千伏（kV）为单位，如10kV、35kV等。
2. 额定电流：指高压开关柜能够正常承载的最大电流，通常以安（A）为单位，如1000A、2000A等。
3. 额定短时耐受电流：指高压开关柜在一定时间内能够承受的短时过载电流，通常以千安（kA）为单位，如20kA、50kA等。
4. 额定短路关合电流：指高压开关柜在短路故障时能够承受的最大电流，通常以千安（kA）为单位，如40kA、80kA等。
5. 隔离开关的负荷开断电流：指隔离开关在分断负荷电流时能够承受的最大电流，通常以安（A）为单位。
6. 断路器的开断能力：指断路器在断开短路电流时能够承受的最大电流，通常以千安（kA）为单位。
10KV开关柜工作原理
3.熔断器的保护特性
• 熔断器的保护特性是流过熔体的电流越大，熔 断器的熔断时间越短。 • 熔断器具有结构简单、价格低廉、使用灵活等 优点；但其容量小，保护特性不稳定。熔断器广 泛使用于35千伏及以下电压等级的装置中；主要 作为小功率电力线路、配电变压器等电气设备的 保护。在不太重要而又允许较长时间停电的高压 线路中，熔断器与隔离开关或负荷开关配合使用 可代替价格较高的断路器。
互感器接线方式：
电流互感器（TA）一次绕组(N1)串联于被测量电路(L)中，二次绕组(N2)与测量仪表(如电流表 A、有功功率表W的电流线圈)和保护装置的继电器电流线圈串联；电压互感器(TV)一次绕组 (N1)并联接于被测电路(L)中，二次绕组(N2)与测量仪表(如电压表V、有功功率表W的电压线 圈)和保护装置的继电器电压线圈并联。
3、高压熔断器
1.熔断器的用途
熔断器实际上是最简单和最早使用的一种保护电 器，它串接在电路中，当电路发生过负荷或发生 短路时，过负荷电流或短路电流流过熔体，熔体 被迅速加热熔断，切断故障电流，从而保护了电 路中其它电气设备
2、熔断器的结构和工作原理
熔断器主要由金属熔体（熔件）、支持熔体的 载流部分（触头）和外壳（熔管）等组成。有些 熔断器内还装有特殊的灭弧介质，如产气纤维管、 石英砂等用来熄灭熔件熔断时形成的电弧。
• 高压开关柜常用避雷器
三、高压开关柜防误闭锁
• 高压开关柜“五防”
谢谢！
石英沙
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV开关柜主要元件介绍
一、配电装置；用来接收和分配电能的电气设备
配电装置包括控制电器（断路器、隔离开关、负荷开关）、保护电器（熔断器、避雷器）、测量电器（电流互感器、电压互感器）以及母线合载流导体。
本次介绍的10KV开关柜主要元器件，就是用于10KV系统的配电装置
10kv高压开关柜内的主要电气元器件按其电压等级可分为
一次元件；断路器、接触器、电流互感器、电压互感器、零序电流互感器、避雷器、接地开关、带电显示器等。
二次元件；综合保护装置、消谐器、测控表计、继电器、温控和加热器、转换开关按钮等
二、真空断路器
1、作用；用来接通或断开有载线路及电气设备，以及发生短路故障时，自动切断故障或重合闸、能起到控制和保护两方面作用。
2、真空断路器；灭弧介质是真空
3断路器主要技术参数；例如ZN63B-12/1250A-31.5KA
额定电压，是指断路器所能承受的正常工作电压（12kv）.额定电压是指
线电的压，并在名牌上予以标明。
额定电压为所在系统的最高电压。
（系统最高电压；当系统正常运行时，在任何时间内，系统中任何一点上所出现的电压最高值，不包括系统暂态和异常电压，例如系统的操作所引起的暂时和变化瞬时电压变化）
标称电压；系统被指定的电压。
例如；6KV、10KV系统
额定电流；是指铭牌上所标明的断路器再规定环境温度下可以长期通过德最大工作电流（1250A）断路器长期通过额定电流时，断路器导电回路各部件的温升匀不得超过允许值。
额定电流的大小决定了断路器的发热程度，因而决定了断路器触头及导电部分的截面，并在一定的程度上决定了它的结构。
额定短路电流；它是断路器在额定电压下能可靠的切断最大电流（31.5KA）。
当断路器在不等于额定电压下工作的情况下时，断路器能可靠的切断的最大电流，称为该电压下的开断电流。
当断路器工作在低于额定电压时，其开断电流将较额定开断电流有所增大，但有一个极限值，并称其为极限开断电流。
断路器的额定开断电流标明的它的断流能力。
它是由短路器的灭弧能力和承受内部气体的机械强度所决定的。
动稳定电流，它是指断路器再合闸位置时所允许通过的最大短路电流，又称极限通过电流（80KA）。
断路器在通过这一短路电流时，不会因点动力的作用而发生任何的机械损伤。
动稳定电流表明了断路器承受电动力的能力。
此电流的大小由导电部分和绝缘部分的机械强度来决定。
热稳定电流，当短路电流通过断路器时会使导电部分发热，其能量与电流的平方成正比。
所以当断路器通过短路电流时，有可能使触头熔焊直至损毁断路器。
因此断路器规定了在一定的时间内（1、4、5、10S）的热稳定电流。
热稳定电流是断路器在规定时间内允许通过的短路电流值（31.5KA），一般用有效值来表示。
热稳定电流标明了断路器承受短路电流热效应的能力。
4、真空接触器的特点；适合用于频繁操作的场合，机械寿命达百万次、载流值小，对于切合已经启动的电动机无过压产生、无法开断短路电路（5KA），必须加短路保护，一般用于高压熔断器。
三、互感器。
