固定床气化生产工艺流程的组织
气化炉的工艺流程
气化炉工艺流程
1. 原料准备
•收集和预处理生物质原料（例如，木材、农作物残渣、垃圾），以去除杂质和调整水分含量。
2. 气化
•在气化反应器（通常为固定床或流化床）中，将预处理后的原料与控制量的空气进行反应，在高温（800-1000°C）和缺氧条件下进行热解和氧化。
•反应产生合成气，主要成分为一氧化碳（CO）、氢气（H2）、二氧化碳（CO2）和甲烷（CH4）。
3. 气体净化
•合成气中含有杂质（例如，灰分、焦油）、酸性气体和水分。
•使用各种净化技术（例如，旋风分离器、洗涤器、氧化剂、活性炭吸附器）去除杂质，提高合成气质量。
4. 热利用
•气化过程中产生的热量可以用于发电、供暖或其他工业用途。
•热量可以通过热交换器或蒸汽发生器回收。
5. 灰分处理
•气化过程中产生的灰分需要妥善处理和处置。
•灰分可以用于建筑材料、农业或其他用途。
6. 废水处理
•气化过程中产生的少量废水需要进行处理，以满足环境排放标准。
•废水处理可能涉及沉淀、过滤和生物处理。
7. 过程控制和监测
•气化炉的运行需要仔细控制和监测，以确保最佳性能、效率和环境合规性。
•关键参数（例如，温度、氧气流量、合成气成分）由传感器和控制器持续监测。
固定床气化的流程
固定床气化的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!固定床气化流程及其应用固定床气化是一种广泛应用于煤、木材等生物质能源转化为燃气的技术。
固定床气化
感谢观看
常压发生炉煤气生产工艺
常压移动床气化工艺是比较古老的，应用非常普遍的气化方法。其特点是：整个气化过程是在常压下进行的； 在气化炉内，煤是分阶段装人的，随着反应时间的延长，燃料逐渐下移，经过前述的干燥、干馏、还原和氧化等 各个阶段，最后以灰渣的形式不断排出，而后补加新的燃料；操作方法有间歇法和连续气化法；气化剂一般为空 气或富氧空气，用来和碳反应提供热量，水蒸气则利用该热量和碳反应，自身分解为氢气、一氧化碳、二氧化碳 和甲烷等气体。
移动床又叫固定床。移动床是一种较老的气化装置。燃料主要有褐煤、长焰煤、烟煤、无烟煤、焦炭等，气 化剂有空气、空气-水蒸气、氧气-水蒸气等，燃料由移动床上部的加煤装置加入，底部通入气化剂，燃料与气化 剂逆向流动，反应后的灰渣由底部排出。
当炉料装好进行气化时，以空气作为气化剂，或以空气（氧气、富氧空气）与水蒸气作为气化剂时，炉内料 层可分为六个层带，自上而下分别为：空层、干燥层、干馏层、还原层、氧化层、灰渣层，气化剂不同，发生的 化学反应不同。由于各层带的气体组成不同，温度不同，固体物质的组成和结构不同，因此反应的生成物均有一 定的区别。各层带在炉内的主要反应和作用都不同。
常压固定床气化生成煤气的有效成分主要有H2、CO和少量CH4,用于合成氨生产的半水煤气中的氮也是有效成 分。用作燃料的煤气以单位发热量来衡量，而用作合成气则以CO和H2的体积百分含量来表示。工业煤气一般分为 空气煤气、混合煤气（发生炉煤气）、水煤气、半水煤气和中热值煤气。
工艺分类
常压发生炉
移动床气化炉
技术发展
常压固定床煤气化技术是以空气、蒸气、氧为气化剂，将固体燃料转化成煤气的过程。自1882年第一台常压 固定床煤气发生炉在德国投产以来，该项技术不断得到完善。由于技术成熟可靠，投资少，建设期短，在国内外 仍广泛使用。在冶金、建材、机械等行业用于制取燃气。在中小型合成氨厂用于制取合成气。但可以预计，由于 生产技术不断更新，企业生产规模的不断扩大，装置大型化，这种气化技术由于对原料要求严格，生产能力小， 能耗高等缺点随着时间的推移终将被淘汰。
国内主要固定床煤气化技术简介
Key words: coal gasification technology; fixed bed coal gasification technology; coal chemical
产煤制燃气而开发。 2010 年, 该技术被上海泽玛克敏达机械设
备有限公司收购, 目前已开发出泽玛克块粉一体气化技术、 泽
玛克高产油干馏气化一体技术和泽玛克废物 / 生物质气化技术。
2. 2 工艺流程
该技术工艺流程由气化工段和煤气水分离工段组成。 原料
作者简介: 刘琰, 本科, 现任鹤壁煤化工有限公司副总经理, 从事煤化工安全生产工作。
法排灰气化炉, 每台气化炉有一台 / 两台煤锁、 一台灰锁、 一
台洗涤冷却器和一台废热锅炉与之配套。 装置运行时, 煤经由
自动操作的煤锁加入气化炉。 气化剂由蒸汽、 氧气或蒸汽、 氧
气和二氧化碳经气化剂混合管混合, 混合物经安装在气化炉下
部的旋转炉篦喷入, 在燃烧区燃烧一部分, 为吸热的气化反应
提供所需的热量。 在气化炉的上段, 刚加进来的煤向下移动,
第 48 卷第 21 期
2020 年 11 月
Vol. 48 No. 21
Nov. 2020
广 州 化 工
Guangzhou Chemical Industry

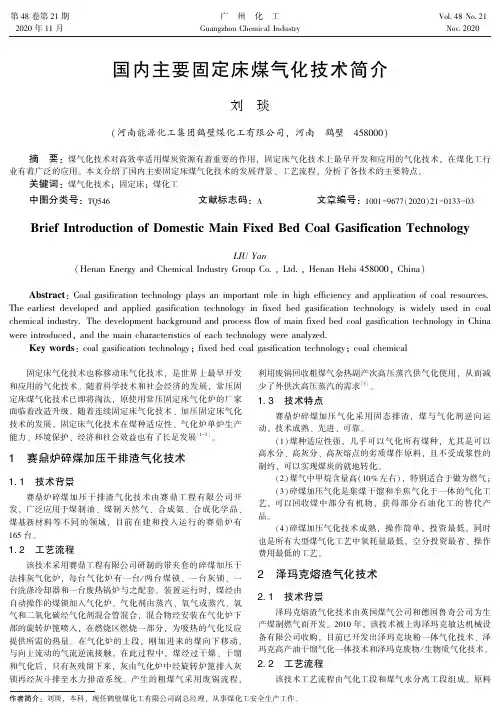

国内主要固定床煤气化技术简介
