室外配电柜防护等级
室外配电箱防护等级要求
室外配电箱防护等级要求室外配电箱是用于分配和控制电能的重要设备，其防护等级要求是为了保证其正常运行和安全使用。
根据国家标准和相关规定，室外配电箱的防护等级主要包括以下几个方面。
一、防护等级的定义防护等级是指对电气设备的外壳和内部元件提供的保护能力的等级。
根据国际电工委员会（IEC）的标准，防护等级被分为不同的等级，用IP加上两位数字表示，其中第一位数字表示防护等级对固体物体的保护能力，第二位数字表示对液体物体的保护能力。
二、室外配电箱的防护等级要求1. 防尘等级室外配电箱的防尘等级一般要求为IP5X或更高。
IP5X表示对于直径为1mm的固体物体，不能进入设备的内部。
这是为了防止灰尘、沙尘等细小颗粒物进入配电箱，影响设备的正常运行。
同时，防尘等级也影响着配电箱的密封性能，以防止雨水等外界液体的进入。
2. 防水等级室外配电箱的防水等级一般要求为IPX3或更高。
IPX3表示设备在60度倾斜的情况下，受到射流水的冲击，其外壳内部不能受到有害影响。
这是为了防止雨水、洪水等液体进入配电箱，造成电器设备短路、漏电等安全事故。
3. 抗冲击等级室外配电箱的抗冲击等级一般要求为IK08或更高。
IK08表示设备能够抵抗碰撞能量为5J的冲击，保护内部元件不受到损坏。
这是为了防止人为因素或外界力量对配电箱的冲击造成设备损坏，确保其正常运行。
4. 抗腐蚀等级室外配电箱的抗腐蚀等级一般要求为C4或更高。
C4表示设备能够在高腐蚀性环境下正常运行，不受到腐蚀的影响。
这是为了防止配电箱在海边、化工厂等腐蚀性环境中长期暴露导致设备损坏和性能下降。
5. 防雷击等级室外配电箱的防雷击等级一般要求为III级或更高。
III级表示设备能够抵抗雷电冲击并保护内部元件不受到损坏。
这是为了防止雷电对配电箱和电气设备造成直接冲击和损坏，确保其正常运行和使用安全。
三、室外配电箱防护等级的重要性室外配电箱作为电气设备的重要组成部分，其防护等级的要求对于保证设备的正常运行和使用安全至关重要。
电器IP防护等级管控
件核查
● 母线槽：铭牌检查、产品证明文件核对 ● 灯具、插座：外观检查、产品证明文件核对
电器IP防护等级管控
室内电器设备IP防护等级 设备名称 配电箱 母线槽 防水荧光灯 防溅单/双/三联 翘板式开关 消防控制柜 智能疏散 安装区域 换热站、水泵房 所有区域 隔油间、污水、制冷机 房、生活、消防泵房 卫生间（销售物业） IP54 防护等级 室外电器设备IP防护等级 设备名称 配电箱/按钮箱/ 检修箱 景观灯具 地埋灯 安装区域 防护等级
第1个数字表示电器防尘、防止外物侵入的等
级(这里所指的外物含工具，人的手指等均不可接 触到电器内之带电部分，以免触电) 第2个数字表示电器防湿气、防水侵入的密闭 程度
《国际电工委员会标准IEC 529 – 598》 《GB 4208-2008 外壳防护等级(IP代码)》 《万达标准版设计说明（强电）》 《万达持有/销售商业施工图第三方审查要点-景观/电器》
标准要点
图 示
防水雨棚
室外IP54防水配电箱构造： 箱体与箱门结合处设置防水 翻边构造 箱门内侧设置防水密封条 顶部设置找坡防水雨棚 进出线孔设置于底部 防水密封条
防水翻边构造
底部进出线孔
电器IP防护 DQ-FHDJ 等级管控
室外配电箱柜防水构造
标准要点
图 示
灯具防护等级： 地埋灯IP67 水下灯IP68 其他景观灯IP65 地埋灯(IP67) 水下灯(IP68)
有水房间插座（IP54）
母线槽（IP54）
母线槽铭牌
电器IP防护 DQ-FHDJ 等级管控
其它电器防护等级
室外景观灯(IP65)
室外航空灯(IP65)
电器IP防护 DQ-FHDJ 等级管控
低压配电柜外壳防护等级说明
第一种学说：看GB1498-79，电机、低压电器外壳防护等级什么是IP（防护等级）？IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护IP0-1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm）的外物侵入IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4-5 防尘，完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作IP5-6 尘密完全防止外物侵入，且可完全防止灰尘侵入IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏IP-45 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-56 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏IP-78 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏IP-8第二种学说：IP防护等级体系IP 表示Ingress Protection（进入防护）。
高压低压配电柜的防护等级及其选用注意事项
高压低压配电柜的防护等级及其选用注意事项配电柜是电力系统中重要的组成部分，用于实现电能的分配和控制。
为了确保配电柜的安全运行，防护等级的选用尤为重要。
本文将介绍高压低压配电柜的防护等级及其选用注意事项。
一、防护等级的定义及分类防护等级是指配电柜对外界的固体物体、液体和灰尘的防护能力，主要由国际电工委员会（IEC）制定和规范。
防护等级采用IP加数字表示，其中IP为Ingress Protection的缩写，数字为0-6的级别。
二、高压低压配电柜常用的防护等级1. IP30：适用于室内低压配电柜，主要用于防止固体物体直径超过2.5mm的进入；2. IP54：适用于室内低压配电柜，主要用于防止固体物体直径超过1mm和喷射水流的进入；3. IP66：适用于室内外低压配电柜，主要用于防止固体物体直径超过1mm、喷射水流和灰尘的进入；4. IP67：适用于室内外低压配电柜，主要用于防止固体物体直径超过1mm、暂时浸泡在水中和灰尘的进入。
三、选用注意事项1. 环境因素：根据配电柜所处的环境条件，选择相应的防护等级。
例如，如果配电柜常受雨水浸泡，应选择IP66或IP67级别的防护等级。
2. 功能需求：根据配电柜的功能需求，选择合适的防护等级。
例如，如果配电柜需要抵御大颗粒固体物体的进入，应选择IP30以上的防护等级。
3. 安全标准：根据所在国家或地区的安全标准要求，选择符合要求的防护等级。
不同国家或地区对于配电柜的安全标准可能有所差异，需要充分了解相关法规和标准。
四、配电柜防护等级的测试和验证与各种电气设备一样，配电柜的防护等级需要经过严格的测试和验证，确保其真实可靠。
常见的测试方法包括固体物体防护测试、液体和灰尘防护测试等。
在购买配电柜时，需要查看相关的测试报告和认证文件。
五、维护和保养为了保证配电柜的防护等级及其功能，需要进行定期的维护和保养。
主要包括清洁配电柜表面的灰尘和杂物、检查密封圈的完好性、防止水分积聚等。
配电柜、配电箱技术规范
一、配电柜、配电箱:1.配电柜、配电箱需满足以下要求:额定工作电压:AC400V。
额定绝缘电压:AC69OV。
额定频率:50Hz。
母线系统:三相五线制配电，中性母排和接地保护母排分别设置，彼此绝缘。
防护等级:室内用外壳不低于IP30，室外用外壳不低于IP65。
2.所选用的元器件品牌，请参照后面的元件选型表，必须符合国家现行的技术标准的规定，并提供合格证书、CCC认证证书等。
3.需配置多功能测量仪表，仪表采用液晶显示器，配有与网络通信的RS485标准通讯接口,可通过通讯工作站经光电接口或光纤将各项数据传送到微机监控中心监控系统。
详见图纸。
4.柜(箱)体结构:采用冷轧型钢和薄钢板弯制焊接而成，其正面为单扇右开门，门上装操作电器、信号电器、测量仪表等，箱体上部有可拆卸的盖板，箱内右侧有固定电缆的线夹，柜内有专用接地端子排(控制柜柜内还应有强弱电分设的接线端子排)，柜内还应为转接电缆提供端子和空间。
5.柜(箱)体外壳及各功能单元的隔板均采用优质冷轧板，板材实测厚度不应小于1.5mm，表面做防锈、静电喷涂等防护。
箱体采用内外双门结构或带有操作安全面板设计。
6.柜(箱)体在装配后应有足够的机械强度，以保证元件安装后及操作时无摇晃、不变形。
7.柜(箱)体的进出线方式:详见设计图。
8.配电柜、配电箱均需安装用来防止接触带电体的保护门(二层门)，关闭二层门后只可看到触摸开关操作面，二层门应有可拆卸活页，并有可开关门的活把手，应采用喷塑钢板，二层门面漆着色必须与配电箱表面颜色一致，安装面板后应不影响断路器(或负荷开关)的操作。
并且在箱内元器件正确安装完毕后，能够达到所规定的防触电措施和防护等级。
9.箱内母线垂直母线应包覆热缩套管防止人体意外接触，采用绝缘支持件进行固定，以保证母线与其它部件之间的距离不变。
母线支持件应能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击。
通过特殊联接件与水平母线联接。

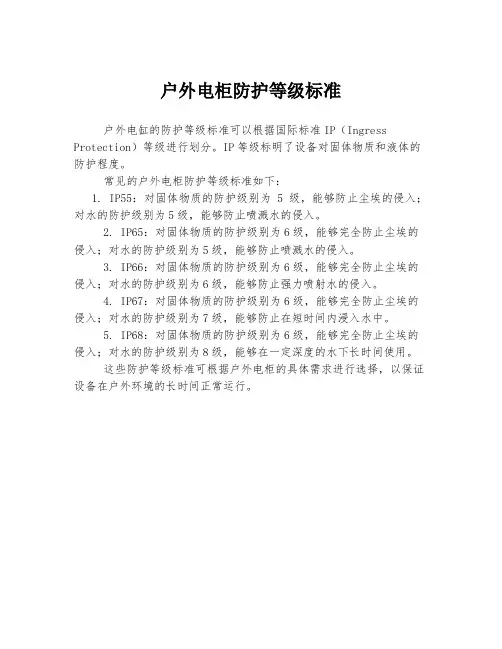

户外电柜防护等级标准
户外电柜防护等级标准
户外电缸的防护等级标准可以根据国际标准IP（Ingress Protection）等级进行划分。
IP等级标明了设备对固体物质和液体的防护程度。
常见的户外电柜防护等级标准如下：
1. IP55：对固体物质的防护级别为5级，能够防止尘埃的侵入；对水的防护级别为5级，能够防止喷溅水的侵入。
2. IP65：对固体物质的防护级别为6级，能够完全防止尘埃的侵入；对水的防护级别为5级，能够防止喷溅水的侵入。
3. IP66：对固体物质的防护级别为6级，能够完全防止尘埃的侵入；对水的防护级别为6级，能够防止强力喷射水的侵入。
4. IP67：对固体物质的防护级别为6级，能够完全防止尘埃的侵入；对水的防护级别为7级，能够防止在短时间内浸入水中。
5. IP68：对固体物质的防护级别为6级，能够完全防止尘埃的侵入；对水的防护级别为8级，能够在一定深度的水下长时间使用。
这些防护等级标准可根据户外电柜的具体需求进行选择，以保证设备在户外环境的长时间正常运行。
GGD配电柜要求V00.00
配电柜控制柜要求
1.柜体材质,颜色等做成标准的GGD柜（型材厚度不低于2mm，安
装板厚度为3mm），GGD柜防护等级IP4X，其中，控制柜尺寸为800X2000X600（宽X高深），顶装风扇。
.
2.电气柜,控制柜及就地箱内所有电缆均要标号,控制柜到电气柜的
电缆也要根据图纸打出线号,现场接线用, 电气柜到现场控制箱的电缆也要打出线号.
3.电气柜,控制柜要求前后开门,门上配锁(带手柄,带钥匙);
4.就地控制箱为露天放置,能达到防雨防水要求,因为南方湿热、多雨.
就地控制箱的防护等级不低于IP54.
5.柜内端子要求配置菲尼克斯端子或是魏德米勒的.
6.柜体下部要加通气窗.
7.1000mm ~1200mm宽度的柜门做成双开门.
8.变频器和软起动的MCC柜顶装散热风扇
9.线鼻子使用挂锡产品。
10.配电柜控制柜出厂前要进行性能测试。
11.厂家提供相应的国家标准。
mns低压配电柜的防护等级_概述及解释说明
mns低压配电柜的防护等级概述及解释说明1. 引言1.1 概述本文旨在对MNS低压配电柜的防护等级进行概述和解释说明。
MNS低压配电柜是一种常用于工业领域的电力配电设备，其承担着分配、控制和保护电能的重要任务。
而防护等级则是评估该设备在各种环境条件下，保护内部元件免受固体物质、液体侵入以及外部机械冲击等因素影响的能力。
1.2 文章结构本文主要由以下几个部分组成。
首先介绍了MNS低压配电柜以及防护等级的基本定义和作用；然后详细描述了MNS低压配电柜的防护等级分类和标准；接着强调了防护等级对于MNS低压配电柜的重要性，包括确保人身安全和设备正常运行、符合安全规范和法律要求，以及避免设备损坏和故障发生；最后对不同防护等级对应的特点和要求进行了详细说明。
文章还包含了总结MNS低压配电柜防护等级概述与解释说明的部分，强调防护等级的重要性及选择原则，并展望了MNS低压配电柜防护等级的发展趋势。
1.3 目的本文旨在帮助读者全面了解MNS低压配电柜的防护等级，明确其重要性以及对应的特点和要求。
通过本文的阅读，读者将能够更好地理解防护等级概念，并在实际使用和选择MNS低压配电柜时进行准确评估和决策。
同时，文章还将展望未来MNS低压配电柜防护等级的发展趋势，为读者提供参考和启示。
2. MNS低压配电柜的防护等级解释说明2.1 什么是MNS低压配电柜:MNS低压配电柜是一种用于分配和控制电力供应的设备，广泛应用于工业、商业和居民建筑中。
它由电力开关、保护装置、控制元件和其他必要的附件组成，用于将电源电能分发至各个终端设备。
2.2 防护等级的概念和作用:防护等级是指对电器设备或外壳进行防护的能力。
它通过两个字符(IP Code)来表示，其中第一个字符表示对固体物体的防护等级，第二个字符表示对水分和湿度的防护等级。
防护等级帮助我们评估设备在不同环境下的使用情况，并决定其是否适应特定场所。
2.3 MNS低压配电柜的防护等级分类及标准:MNS低压配电柜根据其防护能力被分为多个等级，常见的包括IP20、IP40和IP55。
