北邮电子工艺实习报告
北京邮电大学实习报告1.焊接工艺1.1 焊接工艺的基本知识焊接——是通过加热或加压力（或两者并用），使被焊金属原子之间互相溶解与扩散，使分离的金属材料牢固地连结在一起的工艺方法。
1.1.1电烙铁简介 外热式电烙铁：一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。
烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。
烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。
内热式电烙铁：由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。
烙铁芯安装在烙铁头的里面（发热快，热效率高达85 ％以上）。
烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般20W 电烙铁其电阻为2.4k Ω左右，35W 电烙铁其电阻为1.6k Ω左右。
1.2 焊接工具、焊料、焊剂的类别与作用1.2.1选用电烙铁一般遵循以下原则烙铁头的形状要适应被焊件物面要求和产品装配密度。
烙铁头的顶端温度要与焊料的熔点相适应，一般要比焊料熔点高30 －80℃（不包括在电烙铁头接触焊接点时下降的温度）。
电烙铁热容量要恰当。
烙铁头的温度恢复时间要与被焊件物面的要求相适应。
温度恢复时间是指在焊接周期内，烙铁头顶端温度因热量散失而降低后，再恢复到最高温度所需时间。
它与电烙铁功率、热容量以及烙铁头的形状、长短有关。
1.2.2选择电烙铁的功率原则如下：焊接集成电路，晶体管及其它受热易损件的元器件时，考虑选用20W 内热式或25W 外热式电烙铁。
焊接较粗导线及同轴电缆时，考虑选用50W 内热式或45 －75W 外热式电烙铁。
焊接较大元器件时，如金属底盘接地焊片，应选100W 以上的电烙铁。
1.2.2焊料是一种易熔金属，它能使元器件引线与印制电路板的连接点连接在一起。
锡（Sn）是一种20W 电烙铁焊锡丝质地柔软、延展性大的银白色金属，熔点为232℃，在常温下化学性能稳定，不易氧化，不失金属光泽，抗大气腐蚀能力强。
铅（Pb ）是一种较软的浅青白色金属，熔点为327℃，高纯度的铅耐大气腐蚀能力强，化学稳定性好，但对人体有害。
锡中加人一定比例的铅和少量其它金属可制成熔点低、流动性好、对元件和导线的附着力强、机械强度高、导电性好、不易氧化、抗腐蚀性好、焊点光亮美观的焊料，一般称焊锡。
焊锡按含锡量的多少可分为15 种，按含锡量和杂质的化学成分分为S 、A 、B 三个等级。
手工焊接常用丝状焊锡。
1.2.3焊剂助焊剂助焊剂一般可分为无机助焊剂、有机助焊剂和树脂助焊剂，能溶解去处金属表面的氧化物，并在焊接加热时包围金属的表面，使之和空气隔绝，防止金属在加热时氧化；可降低熔融焊锡的表面张力，有利于焊锡的湿润。
阻焊剂限制焊料只在需要的焊点上进行焊接，把不需要焊接的印制电路板的板面部分覆盖起来，保护面板使其在焊接时受到的热冲击小，不易起泡，同时还起到防止桥接、拉尖、短路、虚焊等情况。
使用焊剂时，必须根据被焊件的面积大小和表面状态适量施用，用量过小则影响焊接质量，用量过多，焊剂残渣将会腐蚀元件或使电路板绝缘性能变差。
1.2.4辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。
应学会正确使用这些工具。
焊接方法1.3.1. 电烙铁的握法电烙铁的握法分为三种：反握法是用五指把电烙铁的柄握在掌内。
此法适用于大功率电烙铁，焊接散热量大的被焊件。
正握法此法适用于较大的电烙铁，弯形烙铁头的一般也用此法。
握笔法用握笔的方法握电烙铁，此法适用于小功率电烙铁，焊接散热量小的被焊件，如焊接收音机、电视机的印制电路板及其维修等。
1.3.2电烙铁使用前的处理在使用前先通电给烙铁头“上锡”。
首先用挫刀把烙铁头按需要挫成一定的形状，然后接上电源，当烙铁头温度升到能熔锡时，将烙铁头在松香上沾涂一下，等松香冒烟后再沾涂一层焊锡，如此反复进行二至三次，使烙铁头的刃面全部挂上一层锡便可使用了。
电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被“烧死”不再“吃锡”。
1.3.3电烙铁使用注意事项根据焊接对象合理选用不同类型的电烙铁。
使用过程中不要任意敲击电烙铁头以免损坏。
内热式电烙铁连接杆钢管壁厚度只有0.2mm ，不能用钳子夹以免损坏。
在使用过程中应经常维护，保证烙铁头挂上一层薄锡。
1.3.4对焊接点的基本要求焊点要有足够的机械强度，保证被焊件在受振动或冲击时不致脱落、松动。
不能用过多焊料堆积，这样容易造成虚焊、焊点与焊点的短路。
焊接可靠，具有良好导电性，必须防止虚焊。
虚焊是指焊料与被焊件表面没有形成合金结构。
只是简单地依附在被焊金属表面上。
焊点表面要光滑、清洁，焊点表面应有良好光泽，不应有毛刺、空隙，无污垢，尤其是焊剂的有害残留物质，要选择合适的焊料与焊剂。
焊点有毛刺焊锡过少合格焊点蜂窝状虚焊焊锡过多1.3.5手工焊接的基本操作方法焊前准备：准备好电烙铁以及镊子、剪刀、斜口钳、尖嘴钳、焊料、焊剂等工具，将电烙铁及焊件搪锡，左手握焊料，右手握电烙铁，保持随时可焊状态。
用烙铁加热备焊件。
送入焊料，熔化适量焊料。
移开焊料。
当焊料流动覆盖焊接点，迅速移开电烙铁。
掌握好焊接的温度和时间。
在焊接时，要有足够的热量和温度。
如温度过低，焊锡流动性差，很容易凝固，形成虚焊；如温度过高，将使焊锡流淌，焊点不易存锡，焊剂分解速度加快，使金属表面加速氧化，并导致印制电路板上的焊盘脱落。
尤其在使用天然松香作助焊剂时，锡焊温度过高，很易氧化脱皮而产生炭化，造成虚焊。
1.3.6印制电路板的焊接过程焊前准备：首先要熟悉所焊印制电路板的装配图，并按图纸配料，检查元器件型号、规格及数量是否符合图纸要求，并做好装配前元器件引线成型等准备工作。
焊接顺序：元器件装焊顺序依次为：电阻器、电容器、二极管、三极管、集成电路、大功率管，其它元器件为先小后大。
对元器件焊接要求✧ 电阻器焊接：按图将电阻器准确装人规定位置。
要求标记向上，字向一致。
装完同一种规格后再装另一种规格，尽量使电阻器的高低一致。
焊完后将露在印制电路板表面多余引脚齐根剪去。
✧ 电容器焊接：将电容器按图装人规定位置，并注意有极性电容器其“＋”与“－”极不能接错，电容器上的标记方向要易看可见。
先装玻璃釉电容器、有机介质电容器、瓷介电容器，最后装电解电容器。
✧二极管的焊接：二极管焊接要注意以下几点：第一，注意阳极阴极的极性，不能装错；第二，型号标记要易看可见；第三，焊接立式二极管时，对最短引线焊接时间不能超过2S 。
✧ 三极管焊接：注意e 、b 、c 三引线位置插接正确；焊接时间尽可能短，焊接时用镊子夹住引线脚，以利散热。
焊接大功率三极管时，若需加装散热片，应将接触面平整、打磨光滑后再紧固，若要求加垫绝缘薄膜时，切勿忘记加薄膜。
管脚与电路板上整、打磨光滑后再紧固，若要求加垫绝缘薄膜时，切勿忘记加薄膜。
管脚与电路板上需连接时，要用塑料导线。
✧ 集成电路焊接：首先按图纸要求，检查型号、引脚位置是否符合要求。
焊接时先焊边沿的二只引脚，以使其定位，然后再从左到右自上而下逐个焊接。
对于电容器、二极管、三极管露在印制电路板面上多余引脚均需齐根剪去。
1.3.7拆焊的方法在调试、维修过程中，或由于焊接错误对元器件进行更换时就需拆焊。
拆焊方法不当，往往会造成元器件的损坏、印制导线的断裂或焊盘的脱落。
良好的拆焊技术，能保证调试、维修工作顺利进行，避免由于更换器件不得法而增加产品故障率。
普通元器件的拆焊：选用合适的医用空心针头拆焊用铜编织线进行拆焊用气囊吸锡器进行拆焊用专用拆焊电烙铁拆焊用吸锡电烙铁拆焊。
1.原理图设计与仿真2.1 Multisim仿真电路2.2 电路仿真波形2.印制板设计3.1 电路原理图3.2 机器猫的印制板图3. 机器猫的焊接、安装及调试4.1 机器猫的基本工作原理4.1.1工作原理 基本框图555构成的单稳态触发电路的工作原理555定时器的功能主要由两个比较器C1和C2决定，比较器的参考电压由分压器提供，在电源和地之间加VCC 电压，并让VM 悬空时，上比较器C1的参考电压为2/3VCC ，下比较器C2为1/3VCC 。
单稳态触发器特点：✧ ·两个工作状态：稳态和暂稳态✧ ·在外界触发脉冲作用下，能从稳态翻转到暂稳态，在暂稳态维持一段时间后，在自动返回稳态。
✧ ·暂稳态维持时间的长短取决于电路本身的参数，与触发脉冲的宽度和幅度无关。
单稳态触发电路工作波形机器猫具体工作原理：原理图：该装置主要由声控检测电路、光控检测电路、磁控检测电路、触发电路、单稳态电路、开关组成。
声敏元件麦克风V1与电阻R1、R2，组成声敏取样电路，主要是将声信号转变为电信号，为单稳态电路提供触发信号。
光敏三极管、干簧管可以将光信号、磁场信号转变为电信号，为单稳态电路提供触发信号。
声控工作原理平时，声敏元件麦克风V1没有声音激发时，其导电率很低，且呈高阻抗，使得Q1反偏截止，电源通过R10加在Q2的基极上Q2截至，IC1的2脚输入高电平，处于复位状态，3脚输出低电平，M1关断，则电机没有工作，机器猫保持静止状态。
当声敏元件麦克风V1处在一定的声波之中时，其内部会产生一系列电子密度的变化，因而麦克风V1电阻变得很小。
这时，声波检测信号通过C1直接耦合到Q1的基极上而导通，并且反向，再通过C3直接耦合到Q2的基极，与通过R10的电压叠加变成高电平，Q2导通，使得ICI 等元件组成的单稳态电路2脚输入从高电平跳变为低电平，IC1被触发翻转，3脚输出高电平，M1开通，电动机开始工作，机器猫便开始行走了，同时行走的时间将延长到单稳态触发器的延时时间。
当IC1的3脚输出高电平可以带动电机工作的同时，D2被导通，将直接加到Q3的基极上，Q3被导通，进而Q2被截止，IC1的2脚输入由低电平跳为高电平。
IC1处于复位状态。
由于声波的延续，使得声敏元件麦克风V1连续不断地受到声波的作用，则IC1的2脚会不断得到触发，3脚持续输出高电平，这时该电路将一直驱动电机M1工作，机器猫会持续行走，直到声波消失。
光控、磁控工作原理当光敏三极管或干簧管被激发时，他们可以直接将光信号、磁信号转变为电信号，使得IC1等元件组成的单稳态电路2脚由高电平跳变为低电平，从而IC1被触发翻转，3脚输出高电平，M1开通，电动机开始工作，机器猫便开始行走了，同时行走的时间将延长到单稳态触发器的延时时间。
当IC1的3脚输出高电平可以带动电机工作的同时，D2被导通，将直接加到Q3的基极上，Q3被导通，进而Q2被截止，IC1的2脚输入由低电平跳为高电平。
IC1处于复位状态。
由于光信号、磁信号的延续，使得光敏接收管和干簧管连续不断地受到光信号、磁信号的作用，则IC1的2脚会不断得到触发，且3脚持续输出高电平，这时该电路将一直驱动电机M1工作，机器猫会持续行走，直到光信号或磁信号消失为止。
电子工艺实习报告总结(9篇)
电子工艺实习报告总结虽然这次实习只有两周的时间，可它真的让我学到了很多很多，首先加强的就是我的动手能力，其次就是我对问题的分析能力，以及帮助自己和别人排除一般故障的能力，真是要谢谢学校能安排这样的实习。
我觉得我除了有良好的心态，还要有扎实的理论知识，在操作时知道自己的目的，使学到的理论知识得到验证。
实践出真知，所有发明创造无一不是在实践中得到检验的。
没有足够的动手能力，就不能在未来的科研尤其是实验研究中有所成就。
所以也必须要多培养动手能力，对我们将来去适应陌生事物是有很大帮助的。
在学习理论知识时，我学会了电阻与电感的识别：电阻就是用色环颜色来表示阻值的电阻的，色环标志法为：黑0棕1红2橙3黄4绿5蓝6紫7灰8白9金____%银____%。
色环电阻又分为四色环和五色环两种。
当电阻为四环时，最后一环必为金色或银色，那么前两位为有效数字，第三位为乘方数，第四位为允差;当电阻为五环时，最後一环与前面四环距离较大，前三位为有效数字，第四位为乘方数，第五位为允差。
电感一般有直标法和色标法，色标法与电阻类似。
此外，我还学会了辨认二极管与电解电容的极性，对于二极管：灰色为负;对于电解电容：长正短负。
知道了这些，为元件的安装带来了许多方便。
在了解了焊接的基础知识后，就是要进行实际操作了。
首先是对贴片元件的焊接，主要步骤是：1、解冻、搅拌焊锡膏：从冷藏库中取出锡膏解冻至少____小时恢复至室温，然后进行搅拌。
2、焊膏印刷机印制：定位精确，采用合适模版，刮刀角度____度涂焊膏，量不能太多也不能太少。
3、贴片：镊子拾取安放，手不能抖，元件轻放致电路板合适处。
完成后检查贴片数量及位置。
4、再流焊机焊接：根据锡膏产品要求设置合适温度曲线。
5、检查焊接质量及修补。
需要注意的是：1、smc和smd不能用手拿;2、用镊子夹持不可加到引线上;3、ic1088标记方向;4、贴片电容表面没有标签，要保证准确及时贴到指定位置。
然后是手工焊接，在练习焊接时，我时刻默念老师教的焊接步骤，遵循正确的步骤才是最简洁的方法。
电子工艺实习报告

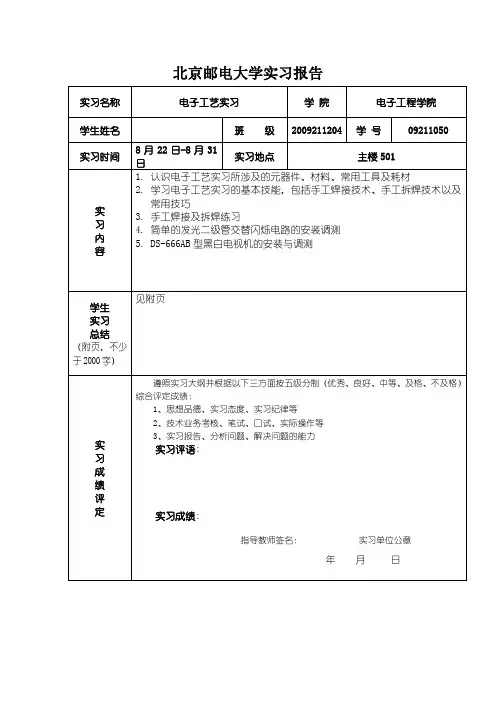

北京邮电大学实习报告实习总结实习目的：一、了解电视机的基本原理和各个功能板块二、掌握和熟练电子工艺实习的基本技能：手工焊接技术三、掌握简单的发光二极管交替闪烁电路的焊接调测四、认识电子工艺实习中所涉及的元器件、材料、常用工具及耗材五、掌握DS-666AB型黑白电视机的安装与调测。
实习任务：第一天上午开始接触焊接，老师讲解了怎样焊接和焊接的标准，我们开始学习焊接导线。
下午上理论课，了解电视机的基本原理和各个功能板块，便于以后调试电视，分析故障原因。
第二、三天用于掌握和熟练电子工艺实习的基本技能：手工焊接技术，包括导线的焊接、电阻和元器件的焊接，在第三天下午焊接了一块简单的电路板：简单的发光二级管交替闪烁电路的焊接调测，要求导线的布局美观、发光二极管闪烁现象正确第四天上午开始发材料，点元件以及认识电子工艺实习中所涉及的元器件、材料、常用工具及耗材，老师给我们改正了某些电阻值电容值和讲解了焊接时的注意事项。
剩下的时间就是用在DS-666AB型黑白电视机的安装与调测，在焊接过程中要从低到高焊，带极性的元件不能焊反，有些元器件要注意方向，经过十天的努力，一个成型的电视机终于出炉了！故障及问题分析：我在第三天的发光二极管交替闪烁电路的安装调试中出了问题，当我焊接完电路时只有一个灯可以亮而且无闪烁现象，问完老师后就开始调试，先后检测了三级管的方向、电解电容的方向、以及发光二极管的方向可就是没有查出问题来，接下来是各种线路，检测开路以及短路，不幸的是仍然没有发现问题。
老师帮忙后才了解可能是焊接出现了问题，于是重新换了一块板子焊接后现象正确。
虽然那天焊到很晚，但给我接下来的焊接敲了一个大大警钟，焊的过程中一定要细心谨慎，防止漏焊和虚焊啊!虽然说在接下来的焊电视机的过程中一直很小心谨慎，但是调试中还是出现了严重的问题，刚接上电源时就发现电视机图像清晰却没有声音，通过询问老师和研究电路图，判定问题出在影响伴音信号的9、10、11三条之路上，于是开始测量几条支路的电压和元器件，几番测量后留意到一个电阻上没有电压降，就觉得是这个电阻被短路了，但是却找不到短路的原因，还请了几个同学来帮我看，都没查出问题，这时感觉特别灰心丧气，有问题却不知道怎么解决。
电子工艺个人实习报告(精选7篇)
电子工艺个人实习报告(精选7篇)电子工艺个人实习报告1公司这次为了让我们在上岗之前掌握全面的知识，给我们提供了为期一周的电工实习，我从感性上学到了很多东西，使我更深刻地了解到了实践的重要性。
只具有理论知识是不行的，更要有动手能力。
通过实习我们更加体会到了“学以致用”这句话中蕴涵的深刻道理。
本次实习的目的主要是使我们对电工工具、电器元件及线路安装有一定的感性和理性认识；了解一些线路原理以及通过线路图安装、调试、维修的方法；对电工技术等方面的专业知识做初步的理解；培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，作到不仅具有专业知识，而且还具有较强的实践动手能力，能分析问题和解决问题的高素质人才。
以前我们学的都是一些理论知识，比较注重理论性，而较少注重我们的动手锻炼，而这一次的实习有不少的东西要我们去想，同时有更多的是要我们去做，好多东西看起来十分简单，但没有亲自去做，就不会懂理论与实践是有很大区别的，很多简单的东西在实际操作中就是有许多要注意的地方，也与我们的想象不一样，这次的实训就是要我们跨过这道实际和理论之间的鸿沟。
理论说的在好，如果不付诸于实际，那一切都是空谈。
只有应用与实际中，我们才能了解到两者之间的巨大差异。
开始的时候，老师对电路进行介绍，我还以为电工实习非常简单，直至自己动手时才发现，看时容易作时难，人不能轻视任何事。
连每一根电线，都得对机器，对工作，对人负责。
这也培养了我们的责任感。
通过这一个星期的电工技术实习，我得到了很大的收获，这些都是以前在课堂理论学习中无法学到的，我主要的收获有以下几点：1、掌握了几种基本的电工工具的使用，导线与导线的连接方法，导线与接线柱的连接方法，了解了电路安装中走线、元件布局等基本常识；2、了解了简单照明电路的安装方法，掌握了一般串联、并联电路，日光灯、导线开关的安装；3、本次实习增强了我们的团队合作精神，培养了我们的动手实践能力和细心严谨的作风。
电子工艺实习总结报告5篇
电子工艺实习总结报告5篇第1篇示例：电子工艺实习总结报告一、实习单位及时间本次电子工艺实习是在某某电子有限公司进行，实习时间为2021年6月1日至2021年8月31日。
二、实习内容在本次实习过程中，我主要参与了电子产品的生产流水线操作和质量控制工作。
具体包括：电路板的焊接、组装以及质量检测等工作。
在生产流水线操作中，我深入了解了各道工序的操作流程和要点，并通过实际操作掌握了焊接技术、组装技巧等工艺技能。
在质量控制工作中，我学习了产品质量检测的各项指标和标准，掌握了如何对产品进行严格的质量把控和检测。
三、收获与体会本次实习让我对电子工艺生产流程有了更深入的了解，一方面加深了我对理论知识的实践应用，另一方面也提高了我的动手操作能力和工作技能。
在整个实习过程中，我从实际操作中学到了很多在课堂上无法获得的经验，也更加了解了企业生产实际的管理和运作模式。
四、存在的问题与改进措施在实习过程中，我也发现了自身在技术操作和工作态度上还存在一些不足之处，例如：对一些工艺细节理解不够深入、工作中的细节把握不够到位等。
为了解决这些问题，我打算利用假期时间进一步加强相关的技术学习和实践操作，争取进一步提升自己的技能水平。
在与企业员工的交流中，我也得到了一些建议和帮助。
他们在工作中的严谨态度、团队合作精神和专业技能都给了我很大的启发，我会努力向他们学习，争取在以后的学习和工作中更上一层楼。
五、总结通过这次电子工艺实习，我不仅学到了很多专业技能和实践经验，更加深了我对将来工作的认识和期望。
我愿意在今后的学习和工作中，不断完善自己，为将来的事业奠定更加坚实的基础。
感谢单位领导和老师们对我实习期间的指导和关心，也感谢企业员工们在实际工作中对我的帮助和支持。
希望通过本报告的总结和整理，能够更好地反映出我在实习中取得的成绩和感悟，也希望单位和老师们能够对我实习期间的工作给予批评意见，以促进我更好地进步和成长。
第2篇示例：电子工艺实习总结报告一、实习单位概况我所在的实习单位是一家专注于电子制造的公司，主要生产电子元器件和电路板。
北邮电子工艺实习报告
北京邮电大学电子工艺实习实习报告学院：信息与通信工程学院班级：2013211124姓名：***序号：062015年7月17日电子工艺实习是电子信息类专业必须掌握的一门课程，本次实习从焊接入手，通过制作智能迷宫小车这一目标，综合练习了元器件焊接、电路焊接、小车装配、单片机程序设计、综合调试和异常处理等，同时也锻炼了团队合作能力。
本文将以图文并茂的方式，具体详细地叙述实习的整个过程，并对实习过程中出现的问题和经验教训加以分析总结。
关键词：智能小车、焊接、单片机、电子工艺、实习一、实习内容 (4)二、实习过程 (4)1.常用工具和耗材及其使用方法 (4)2.焊接练习 (5)3.发光二极管交替闪烁电路的实现 (6)(1)任务要求 (6)(2)原理图 (6)(3)元器件清单 (7)(4)元器件焊接注意事项 (7)(5)焊接效果图 (7)4.智能小车的安装与调试 (8)(1)原理图和装配图 (8)(2)材料清单 (8)(3)焊接与装配 (10)(4)控制电路测试 (11)(5)驱动电路测试 (12)(6)整机测试 (13)5.程序的编写与调试 (13)(1)对小车检测程序的理解 (13)(2)程序的编写与测试 (13)(3)算法的改进与优化 (15)6.外观设计 (15)三、实现功能 (17)四、人员分工 (17)五、问题总结和心得体会 (17)六、参考文献 (19)七、附：算法源程序 (19)一、实习内容1.了解和掌握常用工具的使用方法。
2.练习焊接技术，掌握各元件的焊接方法。
3.焊接实现发光二极管交替闪烁电路。
4.利用焊接技术进行智能小车的安装与调试。
5.学习单片机的相关知识，并利用单片机C语言对小车程序进行调试。
6.对小车进行外观设计和包装。
7.智能小车的调试与验收。
8.撰写电子工艺实习报告。
二、实习过程1.常用工具和耗材及其使用方法在课程的开始，老师先给我们讲解了电子工艺实习过程中常用的工具和耗材。
北邮电子工艺实习报告
北邮电子工艺实习报告一、实习目的通过本次电子工艺实习，使我对电子元件及收音机的工作原理有了更深入的了解，培养我具备基本电子产品安装、焊接、调试与维修的能力，熟悉电子工艺的基本要求及生产流程。
二、实习内容在实习期间，我们主要进行了以下几个方面的学习和实践：1. 熟悉手工焊接的常用工具及其使用方法，掌握手工电烙铁的焊接技术，独立完成简单电子产品的安装与焊接。
2. 学习印制电路板（PCB）的设计步骤和方法，熟悉手工制作PCB的工艺流程，根据电路原理图和元器件实物设计并制作PCB。
3. 学习常用电子元器件的类别、符号、规格、性能及其使用范围，能查阅有关的电子器件图书。
4. 学习电子产品的安装工艺，了解电子产品的生产流程，能看懂接线图，理解图上的符号及图注并与实物能一一对照。
5. 学习电子产品的调试与维修方法，掌握利用仪器和工具对电子产品进行调试和排除故障的技能。
6. 独立封装整机外壳，完成一件正式的产品。
三、实习心得通过本次实习，我对电子工艺有了更全面的认识，从焊接技巧到PCB制作，从电子元器件的识别到电子产品装配，每一个环节都是锻炼和提升的过程。
在焊接过程中，我深刻体会到了耐心和细致的重要性。
一开始，我的焊接技术并不熟练，焊接的导线常常出现短路或虚焊的现象。
但在老师的指导和同学们的帮助下，我逐渐掌握了正确的焊接方法，焊接质量也得到了很大的提高。
在PCB制作环节，我学会了如何根据电路原理图和元器件实物设计PCB，掌握了手工制作PCB的工艺流程。
这个过程不仅锻炼了我的动手能力，还培养了我的创新思维和团队协作精神。
在电子产品装配和调试环节，我学会了如何阅读工艺图纸，根据图纸进行安装、连焊，并利用仪器和工具对产品进行调试。
通过这一过程，我掌握了电子产品的装配工艺，了解了电子产品的生产流程。
四、总结本次电子工艺实习使我受益匪浅，不仅提高了我的电子技术水平，还培养了我的动手能力、创新思维和团队协作精神。
我相信，这次实习经历将对我未来的学习和工作产生积极的影响。
电子工艺实习报告样本（六篇）
电子工艺实习报告样本电子工艺实习报告范文第一章实习概述1.1 实习目的和任务1.2 实习单位简介1.3 实习时间和地点1.4 实习期间的工作安排第二章实习工作内容2.1 实习前的准备工作2.2 实习期间的具体工作内容2.3 实习期间遇到的问题及解决方法第三章实习心得体会3.1 对实习单位的整体评价3.2 实习期间的收获和体会3.3 对实习工作的总结和反思3.4 对个人发展的影响和启示第四章实习成果展示4.1 实习期间的项目展示4.2 实习期间的创新点和贡献4.3 实习期间的技能提升和成长第五章实习总结和建议5.1 实习总结5.2 实习建议附录注：以上内容仅为报告的基本结构，实际写作时需结合自己的实际情况进行调整和补充。
下面是一个关于电子工艺实习报告的标准范文：第一章实习概述1.1 实习目的和任务电子工艺实习是电子工程专业学生在校外进行的一次实践性较强的实习活动，旨在提高学生的实际应用能力和综合素质。
本次实习的主要任务是熟悉电子工艺基本知识和流程，并通过实际操作加深理解。
1.2 实习单位简介本次实习单位是一家知名的电子制造公司，主要从事电子产品的研发、生产和销售。
公司拥有先进的生产设备和一流的研发团队，同时也具备严格的质量控制体系和安全管理制度。
1.3 实习时间和地点本次实习的时间为____年7月1日至____年8月31日，地点为实习单位的生产车间和实验室。
1.4 实习期间的工作安排在实习期间，我主要负责参与电子产品的生产流程，包括电路板的焊接、组装和测试等工作。
同时，还参与了一些生产过程的改进和优化工作。
第二章实习工作内容2.1 实习前的准备工作为了更好地完成实习任务，我在实习前进行了一些准备工作。
首先，我复习了电子工艺的相关知识，包括焊接技术、组装工艺和质量控制等内容。
其次，我阅读了相关的实习资料，了解了实习单位的产品和生产流程。
最后，我联系了实习单位的工作人员，了解了实习期间的具体工作安排。
电子工艺实习总结范文8篇
电子工艺实习总结范文8篇第1篇示例：电子工艺实习总结一、实习总结在这段时间的电子工艺实习中，我深刻体会到了在课堂学习中所学到的知识在实际应用中的重要性。
通过实习，我对电子工艺的理论知识有了更深入的理解，同时也学会了许多实用的技能。
在实习过程中，我遇到了不少困难和挑战，但也因此获得了很多宝贵的经验和成长。
以下是我在实习期间的总结和收获。
二、实习内容在实习期间，我参与了电子产品的组装和调试工作。
通过观摩老师和工程师的示范，我学会了如何正确使用焊锡、烙铁等工具，掌握了焊接和组装电子元件的基本技能。
我还参与了实验室的相关实验，学习了电路板的设计和制作过程，了解了电子产品的生产流程和质量控制标准。
在实习期间，我还学习了如何使用CAD软件进行电路图的绘制，使我对电子产品的设计有了更深入的了解。
三、遇到的困难在实习过程中，我也遇到了不少困难和挑战。
在电子元件的组装中，由于我对焊接技术掌握不够熟练，导致了电路板的焊接不牢固，影响了产品的质量。
在调试过程中，我还遇到了许多不熟悉的故障，需要耐心地查找和解决。
在使用CAD软件进行电路图绘制时，也遇到了许多技术难题，需要不断地学习和摸索。
但通过不懈的努力和实践，我逐渐克服了这些困难，取得了一定的成绩。
四、实习收获在实习中，我不仅学会了许多专业知识，还培养了团队合作意识和解决实际问题的能力。
在和同事们的合作中，我学会了倾听和沟通，学会了尊重和理解。
在解决问题的过程中，我逐渐培养了自己的分析能力和创造能力。
实习也使我更加坚定了自己未来的职业选择，我希望能够通过自己的努力，成为一名熟练的电子工程师，为社会和行业做出自己的贡献。
五、实习感想通过这段时间的实习，我深刻地感受到了电子工艺所蕴含的巨大魅力和潜力。
电子产品贯穿了我们生活的方方面面，而电子工程师所从事的工作，更是与我们的生活息息相关。
实习让我更加深入地了解了电子工程领域的广阔，也使我更加坚定了自己对电子工程的热爱和追求。
北邮电子工艺实习报告
#### 一、实习概述随着科技的飞速发展，电子技术在各个领域的应用越来越广泛。
为了更好地适应这一发展趋势，提升自己的专业技能，我在北邮进行了为期两周的电子工艺实习。
此次实习旨在通过实际操作，加深对电子工艺的理解，提高动手能力和团队协作能力。
#### 二、实习目的1. 熟悉电子工艺流程：通过实际操作，了解电子产品的生产流程，包括元器件的选用、焊接、调试、测试等环节。
2. 掌握焊接技术：学习并熟练掌握手工焊接技术，提高焊接质量和效率。
3. 提高动手能力：通过实践操作，提高自己的动手能力和解决问题的能力。
4. 培养团队协作精神：在实习过程中，与团队成员共同完成任务，培养团队协作精神。
#### 三、实习内容1. 元器件识别与选用：学习识别常用电子元器件的类别、符号、规格、性能及其使用范围，并学会查阅相关资料。
2. 焊接技术：学习并掌握手工焊接技术，包括焊接工具的使用、焊接方法、焊接注意事项等。
3. 电路板制作：熟悉印制电路板（PCB）的设计步骤和方法，学习手工制作PCB的工艺流程。
4. 电路调试与测试：学习电路调试方法，掌握使用万用表等工具进行电路测试。
5. 电子产品组装与调试：根据电路原理图，组装简单电子产品，并进行调试。
#### 四、实习过程1. 元器件识别与选用：在实习初期，我学习了常用电子元器件的识别方法，并学会了如何根据电路原理图选用合适的元器件。
2. 焊接技术：在焊接技术方面，我学习了电烙铁的使用方法、焊接方法以及焊接注意事项。
通过多次练习，我掌握了焊接技术，提高了焊接质量。
3. 电路板制作：在电路板制作方面，我学习了PCB的设计步骤和方法，并亲手制作了一块PCB。
在制作过程中，我遇到了一些问题，但在老师和同学的指导下，我成功地解决了这些问题。
4. 电路调试与测试：在电路调试与测试方面，我学习了电路调试方法，并掌握了使用万用表等工具进行电路测试。
通过调试，我成功地使电路达到了预期效果。
5. 电子产品组装与调试：在电子产品组装与调试方面，我根据电路原理图，组装了一台简单电子产品，并进行了调试。
电子工艺实习总结报告3篇
电子工艺实习总结报告电子工艺实习总结报告精选3篇（一）电子工艺实习总结报告本次实习期间，我在电子工艺领域进行了深入的学习和实践，收获颇丰。
在实习过程中，我学习了电子元器件的识别和使用、电路组装与焊接技术、电路板设计与制作等方面的知识，提升了我的实践能力和技能水平。
通过实习，我深刻理解了电子工艺在现代工业生产中的重要性和应用领域。
在实际操作中，我不断强化自己的耐心和细致性，提高了自己的动手能力和解决问题的能力。
在与实习导师和同事的交流中，我学到了很多宝贵的经验和技巧，并且在工作中能够主动思考和创新。
在未来的学习和工作中，我将继续努力学习电子工艺方面的知识，不断提升自己的技能水平和综合能力，为将来的发展打下坚实的基础。
同时，我也会认真总结实习中的经验，不断反思和改进自己的不足之处，并且时刻保持对电子工艺领域的热情和激情。
总的来说，本次电子工艺实习对我来说是一个宝贵的学习机会和充实的经历，我会珍惜这段宝贵的经历，继续坚持不懈地努力向前，成为更加优秀的电子工艺人才。
感谢实习中给予我指导和帮助的各位老师和同事，谢谢！电子工艺实习总结报告精选3篇（二）在电子工艺的实习过程中，我学到了许多新的知识和技能，对电子工艺方面有了更深入的了解。
以下是我的实习总结：首先，在实习期间，我学会了如何进行电子元器件的选择和采购。
通过实际操作，我了解了不同电子元器件的特性以及适用场景，提升了我的元器件选型能力。
其次，在实习中，我参与了电子产品的设计和制造过程。
我学会了使用常见的电子设计软件和制造工具，熟悉了电路板的设计流程和生产工艺，掌握了电子产品从设计到制造的全过程。
此外，我还参与了电子产品的测试和调试工作。
我学会了如何使用测试仪器进行电子产品的功能测试，如何分析和解决电路故障，提高了我的问题分析和解决能力。
最后，在实习过程中，我深刻体会到了团队合作的重要性。
在与同事合作的过程中，我学会了有效沟通、协调、配合，提高了团队协作能力和组织管理能力。
