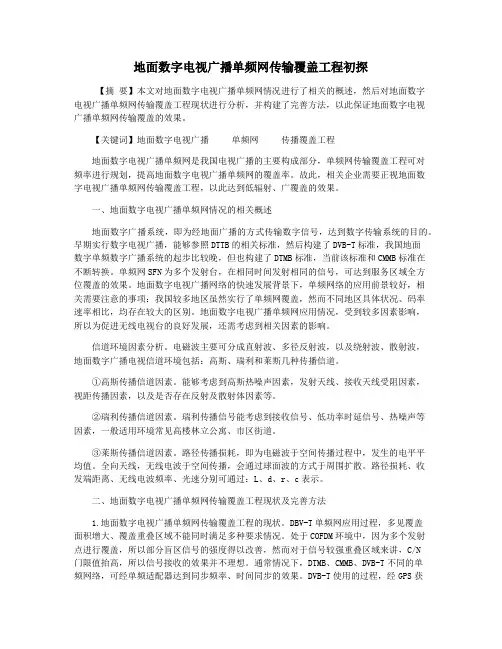

地面数字电视广播单频网传输覆盖工程初探
地面数字电视广播单频网传输覆盖工程初探【摘要】本文对地面数字电视广播单频网情况进行了相关的概述，然后对地面数字电视广播单频网传输覆盖工程现状进行分析，并构建了完善方法，以此保证地面数字电视广播单频网传输覆盖的效果。
【关键词】地面数字电视广播单频网传播覆盖工程地面数字电视广播单频网是我国电视广播的主要构成部分，单频网传输覆盖工程可对频率进行规划，提高地面数字电视广播单频网的覆盖率。
故此，相关企业需要正视地面数字电视广播单频网传输覆盖工程，以此达到低辐射、广覆盖的效果。
一、地面数字电视广播单频网情况的相关概述地面数字广播系统，即为经地面广播的方式传输数字信号，达到数字传输系统的目的。
早期实行数字电视广播，能够参照DTTB的相关标准，然后构建了DVB-T标准，我国地面数字单频数字广播系统的起步比较晚，但也构建了DTMB标准，当前该标准和CMMB标准在不断转换。
单频网SFN为多个发射台，在相同时间发射相同的信号，可达到服务区域全方位覆盖的效果。
地面数字电视广播网络的快速发展背景下，单频网络的应用前景较好，相关需要注意的事项：我国较多地区虽然实行了单频网覆盖，然而不同地区具体状况、码率速率相比，均存在较大的区别。
地面数字电视广播单频网应用情况，受到较多因素影响，所以为促进无线电视台的良好发展，还需考虑到相关因素的影响。
信道环境因素分析。
电磁波主要可分成直射波、多径反射波，以及绕射波、散射波，地面数字广播电视信道环境包括：高斯、瑞利和莱斯几种传播信道。
①高斯传播信道因素。
能够考虑到高斯热噪声因素，发射天线、接收天线受阻因素，视距传播因素，以及是否存在反射及散射体因素等。
②瑞利传播信道因素。
瑞利传播信号能考虑到接收信号、低功率时延信号、热噪声等因素，一般适用环境常见高楼林立公寓、市区街道。
③莱斯传播信道因素。
路径传播损耗，即为电磁波于空间传播过程中，发生的电平平均值。
全向天线，无线电波于空间传播，会通过球面波的方式于周围扩散。
【地面数字电视单频网工作流程】地面数字电视单频网建设及应用论文
【地面数字电视单频网工作流程】地面数字电视单频网建设及应用论文地面数字电视单频网是一种广播传输技术，旨在实现多个地面数字电视信号通过相同频率传输，节约频谱资源，提高传输效率。
本文将介绍地面数字电视单频网的建设和应用流程。
第一步是选址和规划。
选择地面数字电视单频网的信号塔的位置，确保信号覆盖范围广阔且信号强度稳定。
根据地理环境和人口分布情况，设计合理的信号塔布局。
第二步是频率分配。
根据当地的频谱政策和规定，将可用的频率资源进行分配。
在单频网中，所有的地面数字电视信号都使用相同的频率进行传输，因此需要进行合理的频率协调，以避免干扰。
第三步是建设信号塔和传输设备。
根据规划设计，建设信号塔和传输设备，确保其符合相关的技术标准和安全要求。
信号塔通常由天线系统、发射设备和接收设备组成，用于发送和接收地面数字电视信号。
第四步是信号调试和测试。
在建设完成后，需要进行信号调试和测试，确保信号质量满足相关的技术要求。
可以使用专业的测试仪器对信号进行测量和分析，发现并解决可能存在的问题。
第五步是应用推广。
完成地面数字电视单频网的建设和调试后，可以开始推广应用。
地面数字电视单频网可以提供更多的频率资源，增加节目的丰富程度，提高传输效率和用户体验。
可以通过各种方式宣传推广，吸引用户观看数字电视节目。
尽管地面数字电视单频网在建设和应用过程中可能会面临一些挑战，例如频率干扰、信号覆盖不均等问题，但是随着技术的不断发展和完善，这些问题将得到解决。
地面数字电视单频网的建设和应用将为人们带来更好的数字电视观看体验，促进数字化传媒产业的发展。
第六步是监测和维护。
地面数字电视单频网的正常运行需要进行持续的监测和维护工作。
监测包括对信号质量、覆盖范围和干扰情况进行实时监测，及时发现并解决可能存在的问题。
维护包括定期对信号塔和传输设备进行检查和维修，确保其正常运行和稳定性。
地面数字电视单频网的应用非常广泛。
首先，在广播电视行业中，地面数字电视单频网可以提供更多的频率资源，增加节目的丰富程度。
地面数字电视广播单频网传输覆盖工程初探
地面数字电视广播单频网传输覆盖工程初探近年来，数字电视广播技术的发展已经成为电视广播进入数字化时代的必然趋势。
与传统的模拟电视广播技术相比，数字电视广播技术具有信号传输清晰、图像清晰、声音鲜明等优点，大大提高了电视观看的质量，同时也满足了广播业务多样化、网络化、高清晰度等需求。
其中，地面数字电视广播单频网传输覆盖工程是数字电视广播系统建设中的一个重要工作，本文将对其进行初探。
地面数字电视广播单频网（Single Frequency Network，简称SFN）是指在同一频点上，同时地发射多个基站（或发射塔）的数字电视广播信号，实现同频道空间组合，在接收端进行相干合成，提高覆盖范围和信号质量的传输技术。
单频网与传统的数字电视广播技术相比，有以下优点：1、提高了信号覆盖范围，特别是在地形复杂、信号盲区等环境下，能够有效地增加接收端的信号强度。
2、减少了重复覆盖频段，提高了频谱利用率。
3、降低了信号传输功率，减少了电磁污染。
4、提高了接收信号的稳定性、抗干扰性和抗多径衰落能力。
1、确定覆盖范围和覆盖点在进行单频网传输覆盖工程之前，需要对覆盖范围和覆盖点进行详细的规划和设计，综合考虑地形、建筑、植被、支撑条件等因素，确定覆盖点的经纬度、高度和发射功率等参数。
2、确定传输技术方案根据覆盖范围和实际情况，选择合适的传输技术方案。
目前，常见的数字电视广播传输技术有TDS-OFDM、DVB-T、ATSC、ISDB-T等。
3、进行工程测量和勘验在选定传输技术和覆盖点之后，需要进行工程测量和勘验，包括地形测量、设备选型和建设方案等。
4、安装设备和建设网络根据勘验结果，确定设备类型和配置方案，安装相应的发射设备，布置天线和电缆等，并进行调试试运行，建设完善数字电视广播传输网络。
5、检测和优化覆盖效果完成设备安装和网络建设后，需要进行覆盖效果的检测和优化，包括验收测试、信号衰落测试、双端日常测试、故障排除等。
总之，地面数字电视广播单频网传输覆盖工程是数字电视广播系统建设的重要组成部分，对提高数字电视广播传输的覆盖效果和质量具有重要作用。
地面数字电视广播单频网传输覆盖工程初探
地面数字电视广播单频网传输覆盖工程初探随着数字化时代的到来，地面数字电视广播已成为人们日常生活中不可或缺的一部分。
随着电视节目的多样化，观众对电视播出质量的要求也越来越高。
单频网传输作为地面数字电视广播的一种重要传输方式，已被广泛应用于数字电视广播领域。
本文将对地面数字电视广播单频网传输覆盖工程进行初步探讨，从技术原理、覆盖范围、应用效果等方面进行分析，以期为相关领域的研究者和从业者提供一定的参考价值。
一、地面数字电视广播单频网传输技术原理单频网传输是指通过多个发射站点将相同频率的信号同时传输，以实现整个覆盖区域的信号同步播放。
其原理是通过合理的站点规划和信号覆盖范围设计，使得接收设备可以在整个覆盖区域内获得相同的信号质量和覆盖效果。
这种传输方式可以有效降低系统成本，提高广电业务的覆盖效果和服务质量。
在地面数字电视广播单频网传输工程中，首先需要进行信号源的采集和编码处理，以保证信号质量的稳定和输出的一致性。
接下来，根据实际的覆盖需求和地形地貌特点，进行发射站点的选址和功率布局，保证整个覆盖区域内的信号覆盖质量均衡。
在实际的工程实施过程中，需要对整个传输链路进行调试和优化，以保证最终的播出效果和用户体验。
地面数字电视广播单频网传输覆盖范围是指整个传输系统所覆盖的地理区域范围。
在实际工程中，覆盖范围的确定需要考虑到多个因素的影响，包括地形地貌特点、建筑环境、气象条件等。
在平原地区，由于地形平坦，覆盖范围相对容易确定和扩展；而在山区或城市等复杂环境下，需要对信号传输路径进行精确的规划和设计，以保证覆盖效果的稳定性和一致性。
在地面数字电视广播单频网传输覆盖工程中，还需要考虑到用户的实际需求和观看习惯。
通过对用户群体的分析和调研，确定覆盖范围内主要观众群体的分布情况和观看习惯，以实现最大程度的覆盖效果和用户满意度。
地面数字电视广播单频网传输工程的应用效果是积极的，已被广泛认可和应用。
在今后的发展中，随着技术的不断进步和应用案例的丰富，相信单频网传输将在地面数字电视广播领域发挥越来越重要的作用，为广大观众提供更加优质的电视节目体验。
地面数字电视广播单频网传输覆盖工程初探
地面数字电视广播单频网传输覆盖工程初探地面数字电视广播是一种通过地面传输信号的数字电视广播技术，它采用的是单频网络传输方式。
单频网络是指在一个频率上同时传输多个数字电视频道的一种技术，通过合理的调制和排列方式，将多个电视频道的信号融合在一起，通过地面传输到用户的电视机上。
地面数字电视广播单频网传输覆盖工程是指在特定的地区范围内，通过一定的布局和建设工程，实现地面数字电视广播单频网的覆盖，使用户能够接收到清晰的数字电视广播信号。
本文将对地面数字电视广播单频网传输覆盖工程进行初探，包括技术原理、工程布局、建设过程等方面的内容。
一、地面数字电视广播技术原理地面数字电视广播技术采用了OFDM（正交频分复用）技术，它是一种多载波调制技术，通过把一个高速数据流分成多个低速子流，将这些子流分别调制到不同的载波上进行传输，从而有效提高了频谱利用率。
具体而言，地面数字电视广播技术通过将多个电视频道的信号合并到一个频点上进行传输。
对每个电视频道的数字信号进行调制，得到相应的调制信号；然后，将这些调制信号经过插值和滤波处理，生成不同分量的OFDM信号；将这些OFDM信号合并起来，并在发射端进行功率放大、频偏补偿等处理，通过天线进行传输。
在具体的工程布局中，需要考虑以下几个方面的因素：1. 频率规划：合理规划不同频点的使用，避免频率资源冲突和干扰；2. 天线布置：根据地形地貌和人口分布情况，确定天线的布置位置，以保证信号覆盖的均匀性和完整性；3. 功率控制：根据每个区域的信号强度需求和干扰控制要求，合理调整信号发射点的功率；4. 干扰分析：进行干扰分析和干扰控制，避免相邻频段之间的干扰。
三、地面数字电视广播单频网传输覆盖工程建设过程地面数字电视广播单频网传输覆盖工程的建设过程包括勘测、设计、建设、调试和验收等阶段。
1. 勘测：根据规划的覆盖区域，进行勘测工作，包括地形地貌、人口分布、建筑物情况等相关信息的收集。
2. 设计：根据勘测结果和技术要求，进行工程设计，包括信号发射点的选址、天线布置、功率调整等方面的设计。
地面数字电视广播单频网传输覆盖工程初探
地面数字电视广播单频网传输覆盖工程初探地面数字电视广播单频网传输覆盖工程是一项非常复杂的工程项目，旨在实现数字电视广播信号的全面覆盖。
该项目涉及到广播传输技术、信号传输设备、天线设计等多个方面，并需要考虑到地形、建筑物、植被等因素对信号传输的影响。
地面数字电视广播单频网传输覆盖工程的基本原理是利用数字电视广播信号的传输特性，通过一定的传输设备和天线设计，将信号传输到目标覆盖区域内的所有接收设备。
为了实现信号的全面覆盖，需要合理布局传输设备和天线，以确保信号能够有效地传输到每个角落。
在进行地面数字电视广播单频网传输覆盖工程时，首先需要进行信号传输设备的选择和布局。
这些设备通常包括发射设备、接收设备、传输线路等。
发射设备起到信号源的作用，将数字电视广播信号转换为无线信号，并发送到空中。
接收设备则负责接收无线信号，并将其转换为可供电视机等设备接收的信号。
传输线路则起到连接发射设备和接收设备的作用，确保信号能够传输到目标覆盖区域。
在选择传输设备时，需要考虑到信号传输的距离、传输质量等因素。
一般来说，传输设备的功率越大，传输距离就越远，但也会增加传输成本和功率消耗。
传输设备的选择要根据实际情况进行权衡，以达到最佳的传输效果和成本控制。
天线的设计也是地面数字电视广播单频网传输覆盖工程中的重要环节。
天线的设计要根据目标覆盖区域的地理条件、建筑物、植被等因素进行合理调整。
一般来说，天线要选择合适的类型，如方向性天线、全向天线等，以达到最佳的信号接收效果。
天线的位置和高度也需要进行适当的布局，以确保信号能够有效地传输到每个角落。
地形、建筑物、植被等因素也会对信号传输产生影响。
这些因素会影响信号的传输距离和传输质量，因此需要在工程设计中进行充分考虑。
在有高楼大厦的地区，需要选择合适的天线高度和方向，以克服建筑物对信号传输的阻挡。
福州市地面数字电视单频网建设
福州市地⾯数字电视单频⽹建设0 引⾔福州市位于福建省东部沿海、闽江下游，⾯积1036.4平⽅公⾥，属于福建省会城市，城区包括⿎楼区、台江区、仓⼭区、晋安区、马尾区。
采⽤地⾯数字电视传输国家标准GB20600-2006，建设福州市移动数字电视覆盖⽹，为福州市⼴⼤移动⽤户提供丰富多彩的新闻资讯、社会公益、⽣活服务等节⽬和信息。
地⾯移动电视系统初期建成后，信号将覆盖城区的主要区域，城市环境下90%和99%地点概率，将福州市地⾯数字电视单频⽹建设摘要: 采⽤地⾯数字电视传输国家标准GB20600-2006，建设福州市移动数字电视覆盖⽹，主要在前期频点规划及⼯作模式选择的基础上，进⾏地⾯移动电视系统的建设，重点介绍前端系统、发射等系统设备的安装与调试，以及针对系统初期单频覆盖效果的测试与分析。
关键词:单频⽹⼯作模式 SIP 同步场强覆盖◎倪吟东江常雄福州⼴电集团达到75dBuV/m 和81dBuV/m 的最⼩中值等效场强。
移动数字电视使⽤的频率符合全国频率规划，在福建省⼴电局的统⼀规划协调下，充分考虑了频段、对规划和现状的⼲扰、未来频道的可拓展性等情况，选定DS-20作为福州市移动数字电视的发射频道（其中DS19频道为CMMB）。
第⼀阶段建设⼯作主要为福州市电视中⼼和红旗茶场两个站点，并采⽤单频⽹技术，进⾏福州地⾯数字电视平台的建设。
1 系统建设1.1 ⼯作模式的选择地⾯国标GB20600-2006中，调制⽅式为时域同步正交频分复⽤（TDS-OFDM），具有频谱效率⾼、抗多径⼲扰能⼒强、适⽤于宽带信号传输，在⼀个8MHz 数字电视频道内，可⽀持4.813Mbps ～32.486Mbps 的系统净荷传输数据率，可传6～15套标清或1～2套⾼清数字电视节⽬；⽽LDPC 低密度校验码，则是逼近仙农极限的信道纠错编码，及⾼效信道估计与均衡的PN 序列帧头设计和符号保护间隔填充⽅法，具有传输质量好，解决抗⼲扰和⾼速接收问题，可达到与有线电⾏单频⽹覆盖仿真，得到DTMB 的RPC1（16QAM，0.8）和RPC2（16QAM，0.4）的业务区直径分别为65km 和40km，其业务区覆盖图分别如图4和图5所⽰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福州市地面数字电视单频网信号传输方案
目录
一、项目简介： (3)
二、系统方案 (4)
(一) 单频网前端系统 (4)
(二) 单频网信号传输系统 (6)
1. 主用传输链路 (6)
2. 备用传输链路 (9)
附:福州市地面数字电视单频网信号传输系统图 (11)
一、项目简介：
为了加强中央地面数字电视对福州市区的无线覆盖，根据省局规划安排，在鼓岭104发射台建立中央地面数字电视发射点，并与福州电视中心发射点组成单频网，即单频网DS32（单频网ID：08FUJIAN004）和单频网DS19（单频网ID：08FUJIAN005）。
DS32频道用于福州市区中一等8套节目的无线覆盖，采用中央已同步并经中星6A转发器传输的节目源作为单频网信号源，各发射点通过专用卫星接收机解扰解码后送播出使用，如图1所示。
图1、DS32单频网系统示意图
DS19频道用于福州市区中七等4套节目和本地省市4套节目（福建一套、东南卫视、福州一套和福州三套）的无线覆盖，本地省市4套节目在本地AVS+编码后与中七等4台节目复用成一路TS流。
该TS 流通过单频网适配（插入秒帧初始化包[SIP]和码率适配）后经传输网透传至各个发射点播出使用，如图2所示。
图2、DS19单频网系统示意图
二、系统方案
中央地面数字电视一期建设已完成节目的编码和复用，福州市地面数字电视单频网信号传输系统建设项目包括两部分：一、单频网前端系统（单频网适配）；二、单频网信号传输系统。
(一)单频网前端系统
根据项目需求并考虑信号传输及节目资源，拟将单频网的前端系统建立在福州电视中心传输机房，利用中央地面数字电视一期已完成的节目编码复用平台作为单频网的节目源；搭建单频网适配前端系统完成：单频网信号同步（插入SIP包和码率适配）、主备单频网信号切换及单频网信号分配，如图3所示。
图3、DS19单频网前端系统示意图
5 / 11
本地省市四套节目经AVS+编码后与中七等四套节目复用成一路节目TS流，然后通过单频网适配器信源同步后输出两路TS-SFN播出码流，主备播出码流TS-SFN与垫播信号通过码流自动切换后（三切一分二）分别送入ASI/SDI分配器，每台分配器至少三路输出分别给福州电视中心、鼓岭104台和信号监控，垫播信号采用经透传的中七等四套节目。
(二)单频网信号传输系统
单频网前端系统位于福州电视中心传输机房，由于鼓岭104发射台没有光纤传输资源，拟新建无线微波链路实现单频网信号传输。
但受限于鼓岭山脉阻挡，福州电视中心至鼓岭104发射台没有直达的微波链路，方案设计以北峰七星坪发射台作为传输中继点，利用现有Harris微波系统为主用传输链路，光纤传输为备用链路；新增主备北峰七星坪发射台至鼓岭104发射台的微波系统实现：福州电视中心——北峰发射台——鼓岭104发射台的单频网信号传输系统。
单频网信号传输系统包括：网络适配和信号传输。
1.主用传输链路
主用传输链路由现有Harris/DS3微波链路和新建的IP微波链路组成，以北峰发射台作为传输中继，新增多媒体总结处理平台作为传输中继适配器实现DS3-ASI和ASI-IP传输协议转换。
DS3微波链路利用ASI合路透传满足单频网传输需求，IP微波链路通过ASI-IP透传实现
单频网信号传输，系统框图如图4所示：
图4、主用传输系统框图
主用传输链路以现有福州电视中心至北峰发射台的Harris微波系统（3xDS3链路）为传输中继，升级扩容1个DS3通道，利用一期建设项目的多媒体综合处理平台实现ASI合路和ASI-DS3传输协议转换，以ASI透传方式解决单频网信号的传输要求。
同时在北峰七星坪发射台新增一套多媒体综合处理平台作为传输中继适配器，完成ASI分路和ASI-IP透传协议转换。
TS-SFN/ASI单频网信源经多媒体综合处理平台以IP透传的方式打包成IP组播流（TS-SFN/IP）后，通过新建的北峰七星坪发射台至鼓岭104台主用IP 微波传输至鼓岭104发射台微波机房。
由于鼓岭104发射台的微波机房至发射播出机房尚有一段较远距离，方案利用现有光纤资源，通过千兆光纤收发器将IP传输链路从微波机房延伸至播出机房，并新增支持单频网的IP-ASI适配器将IP 组播流（TS-SFN/IP）还原为TS-SFN/ASI码流作为播出的主用信源，主用单频网信号传输链路如图5所示：
图5 主用传输链路示意图
8 / 11
2.备用传输链路
备用传输链路由IP光传输链路和IP微波组成，基于TS Over IP 构建整个传输系统。
前端系统以多媒体综合处理平台作为ASI-IP网关，通过ASI输入端口将单频网信源打包成IP数据包，实现IP透传。
备用传输链路以北峰发射台作为IP传输中继，充分利用现有光纤资源（单模单芯），新增福州电视中心至北峰发射台光传输交换机并新建备用北峰发射台至鼓岭104发射台IP微波链路，实现福州电视中心——北峰发射台——鼓岭104发射台IP传输链路，传输系统框图如图6所示。
图6、备用传输系统框图
传输前端以多媒体综合处理平台作为ASI-IP网关，通过IP透传模式将单频网信源TS-SFN/ASI打包成TS-SFN/IP码流。
利用福州电视中心至北峰发射台现有光纤资源（单模单芯）构建三层交换网络，并新建备用IP数字微波，通过无线微波将IP数据交换网延伸至鼓岭104发射台。
TS-SFN/IP码流以IP组播的方式从福州电视中心经北峰发射台中继至鼓岭104发射台，如图7所示：
图7、备用传输链路示意图
10 / 11
附:福州市地面数字电视单频网信号传输系统图
11 / 11。
