机械原理考试题及答案一、单项选择题（每题2分，共20分）1. 机构具有确定运动的条件是（）。
A. 至少有一个原动件B. 至少有两个原动件C. 至少有三个原动件D. 至少有四个原动件答案：A2. 凸轮机构中，从动件的行程是指（）。
A. 从动件的位移量B. 从动件的角位移量C. 从动件的线速度D. 从动件的角速度答案：A3. 齿轮传动中，齿顶高系数一般取（）。
A. 0.8B. 1C. 1.25D. 2答案：C4. 四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A5. 曲柄滑块机构中，若曲柄长度为200mm，滑块行程为100mm，则该机构的压力角为（）。
A. 45°B. 60°C. 90°D. 120°答案：B6. 机构的自由度是指（）。
A. 机构中独立运动的数目B. 机构中独立运动的数目减去1C. 机构中独立运动的数目减去2D. 机构中独立运动的数目减去3答案：A7. 铰链四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A8. 齿轮传动中，齿顶高系数一般取（）。
A. 0.8B. 1C. 1.25D. 2答案：C9. 凸轮机构中，从动件的行程是指（）。
A. 从动件的位移量B. 从动件的角位移量C. 从动件的线速度D. 从动件的角速度答案：A10. 四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A二、填空题（每题2分，共20分）1. 机构中，若两个构件之间只能绕某一轴线转动，则这两个构件称为______。
机械原理往年试题及答案
机械原理往年试题及答案一、选择题（每题2分，共20分）1. 机械效率是指（）。
A. 有用功与总功之比B. 有用功与额外功之比C. 总功与有用功之比D. 额外功与有用功之比答案：A2. 以下哪个选项不是机械的组成部分？（）A. 机架B. 连杆C. 齿轮D. 轴承答案：D3. 机械运动的基本原理是（）。
A. 能量守恒B. 动量守恒C. 力的合成D. 杠杆原理答案：A4. 以下哪种机构不是四杆机构？（）A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 滑块机构答案：D5. 以下哪种传动方式不是齿轮传动？（）A. 直齿轮传动B. 斜齿轮传动C. 蜗轮蜗杆传动D. 链传动答案：D6. 以下哪种材料不是机械制造中常用的材料？（）A. 铸铁B. 钢C. 塑料D. 木材答案：C7. 以下哪种润滑方式不属于润滑剂润滑？（）A. 油润滑B. 脂润滑C. 固体润滑D. 干摩擦答案：D8. 以下哪种方法不是机械故障诊断的方法？（）A. 振动分析B. 声音分析C. 温度分析D. 视觉检查答案：D9. 以下哪种传动方式不是链传动？（）A. 滚子链传动B. 齿形链传动C. 皮带传动D. 板链传动答案：C10. 以下哪种机构不是平面机构？（）A. 平面四杆机构B. 平面五杆机构C. 空间四杆机构D. 平面六杆机构答案：C二、填空题（每题2分，共20分）1. 机械效率的计算公式为：__________。
答案：有用功/总功2. 机械运动的三要素包括：__________、__________和__________。
答案：速度、方向、加速度3. 机械设计中，__________是实现运动和力传递的关键部件。
答案：齿轮4. 机械制造中，__________是提高机械精度的重要手段。
答案：加工5. 机械故障诊断中，__________是检测机械振动状态的重要参数。
答案：频率6. 机械润滑中，__________是减少摩擦和磨损的有效方法。
机械原理考试题目及答案
机械原理考试题目及答案一、选择题（每题2分，共10分）1. 机械运动的基本形式包括哪些？A. 平移和旋转B. 平移和摆动C. 旋转和摆动D. 振动和摆动答案：A2. 四杆机构中，若最短杆为连杆，则该机构为：A. 双摇杆机构B. 曲柄摇杆机构C. 双曲柄机构D. 曲柄滑块机构答案：B3. 齿轮传动中，齿轮的齿数越少，其传动比：A. 越大B. 越小C. 不变D. 无法确定答案：B4. 以下哪个不是凸轮机构的特点？A. 可以实现复杂的运动规律B. 可以实现连续的旋转运动C. 可以实现间歇的旋转运动D. 可以实现往复直线运动答案：B5. 机械系统中，若要实现能量的储存和释放，通常采用哪种元件？A. 弹簧B. 齿轮C. 连杆D. 凸轮答案：A二、填空题（每空1分，共10分）1. 机械效率是指有用功与_______的比值。
答案：总功2. 机械运动的三大基本要素包括：运动的_______、运动的_______和运动的_______。
答案：速度、方向、路径3. 曲柄滑块机构中，若曲柄长度为L，滑块行程为S，则曲柄与滑块之间的传动角为_______。
答案：θ = arcsin(S/L)4. 齿轮传动中，齿数比等于传动比，即i = _______。
答案：n1/n25. 凸轮机构中，凸轮的基圆半径为r，从动件的行程为S，则凸轮的偏心距e为_______。
答案：e = r + S/2三、简答题（每题5分，共20分）1. 简述机械运动的分类。
答案：机械运动可以分为平移运动、旋转运动和复合运动。
2. 描述四杆机构的基本类型及其特点。
答案：四杆机构的基本类型包括双摇杆机构、曲柄摇杆机构和双曲柄机构。
双摇杆机构中，两连杆均为摇杆，没有固定的转动副；曲柄摇杆机构中，一连杆为曲柄，另一连杆为摇杆；双曲柄机构中，两连杆均为曲柄。
3. 齿轮传动有哪些优缺点？答案：齿轮传动的优点包括传动比准确、效率高、结构紧凑、可实现远距离传动等。
缺点包括制造成本高、噪音大、需要精确的安装和维护。
机械原理考试题含答案
一、填空题（每空1分，共20分）1. 机械原理是研究______的学科，主要研究机构、机械系统及其运动的规律。
2. 机构的自由度是指机构在运动过程中所能独立运动的______。
3. 机构的类型主要分为______机构和______机构。
4. 平面四杆机构的曲柄摇杆机构属于______机构。
5. 凸轮机构中，从动件的运动规律主要有______、______、______等。
6. 齿轮机构中，渐开线齿轮的齿廓曲线是______曲线。
7. 螺旋齿轮的螺旋角______，旋向______。
8. 机械效率是指______与______的比值。
9. 机械的平衡条件是______。
10. 机械原理中的动力学分析主要包括______和______。
二、选择题（每题2分，共20分）1. 下列哪个机构属于高副机构？A. 齿轮机构B. 连杆机构C. 凸轮机构D. 螺旋机构答案：A2. 下列哪个机构的自由度为1？A. 平面四杆机构B. 曲柄摇杆机构C. 双曲柄机构D. 双摇杆机构答案：B3. 下列哪个机构的从动件作等速运动？A. 等速运动规律凸轮机构B. 等加速等减速运动规律凸轮机构C. 正弦加速度运动规律凸轮机构D. 等速运动规律齿轮机构答案：A4. 下列哪个机构的从动件作等加速等减速运动？A. 等速运动规律凸轮机构B. 等加速等减速运动规律凸轮机构C. 正弦加速度运动规律凸轮机构D. 等速运动规律齿轮机构答案：B5. 下列哪个机构的从动件作正弦加速度运动？A. 等速运动规律凸轮机构B. 等加速等减速运动规律凸轮机构C. 正弦加速度运动规律凸轮机构D. 等速运动规律齿轮机构答案：C6. 下列哪个机构可以实现间歇运动？A. 棘轮机构B. 槽轮机构C. 不完全齿轮机构D. 以上都是答案：D7. 下列哪个机构的从动件能作往复摆动？A. 曲柄摇杆机构B. 摆动从动件圆柱凸轮机构C. 摆动从动件空间凸轮机构D. 以上都是答案：D8. 下列哪个机构的等效质量和等效转动惯量最大？A. 轴承B. 连杆C. 轮D. 齿轮答案：D9. 下列哪个机构的机械效率最高？A. 轴承B. 连杆C. 轮D. 齿轮答案：A10. 下列哪个机构的平衡条件是ΣMa=0？A. 平面机构B. 空间机构C. 轴承D. 齿轮答案：B三、简答题（每题5分，共20分）1. 简述机构的自由度的计算方法。
机械原理试题库及答案
机械原理试题库及答案一、选择题1. 机械运动的基本概念是什么？A. 物体位置的变化B. 物体形状的变化C. 物体质量的变化D. 物体密度的变化答案：A2. 以下哪个不是机械运动的分类？A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案：D3. 机构具有确定运动的条件是什么？A. 至少有一个构件固定不动B. 至少有两个构件固定不动C. 所有构件都固定不动D. 没有固定不动的构件答案：A二、填空题4. 机械原理中，________是用来描述构件之间相对运动的几何学关系。
答案：运动副5. 机械设计中，________是指构件在力的作用下不发生失稳或破坏的能力。
答案：强度三、简答题6. 简述平面四杆机构的基本类型及其特点。
答案：平面四杆机构的基本类型包括双曲柄机构、双摇杆机构和曲柄摇杆机构。
双曲柄机构具有两个曲柄，运动平稳，但存在死点；双摇杆机构没有曲柄，运动不平稳，但结构简单；曲柄摇杆机构结合了前两者的特点，一个曲柄和一个摇杆，运动较为平稳，是应用最广泛的类型。
7. 解释什么是传动比，并给出计算传动比的公式。
答案：传动比是指传动系统中输入轴与输出轴的转速比。
计算传动比的公式为：\[ i = \frac{n_{输入}}{n_{输出}} \]四、计算题8. 已知一个平面四杆机构，其中曲柄长度为200mm，摇杆长度为300mm，求该机构的最短和最长行程。
答案：根据四杆机构的运动学公式，最短行程为曲柄和摇杆长度之和，即500mm；最长行程为曲柄和摇杆长度之差的绝对值，即100mm。
9. 某机械系统的传动比为3:1，输入转速为1500转/分钟，求输出转速。
答案：根据传动比公式，输出转速为输入转速除以传动比，即\[ n_{输出} = \frac{n_{输入}}{i} = \frac{1500}{3} = 500 \] 转/分钟。
五、论述题10. 论述机械原理在现代机械设计中的重要性及其应用。
答案：机械原理是机械设计的基础，它涉及到机械运动的规律、机械结构的设计原理以及机械传动的效率等。

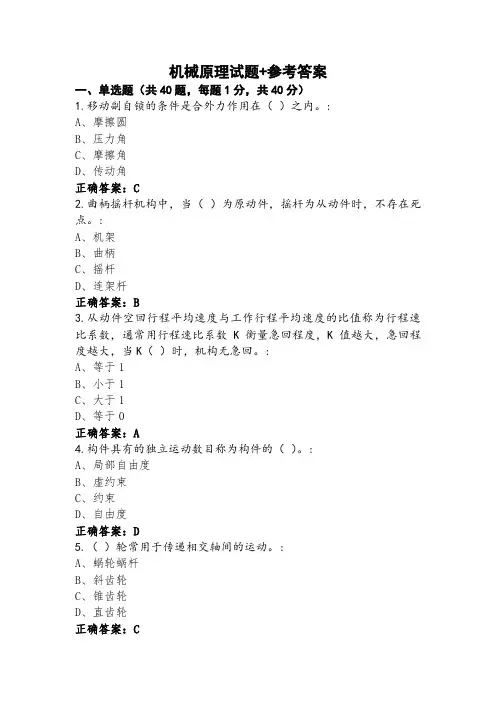

机械原理试题+参考答案
机械原理试题+参考答案一、单选题（共40题，每题1分，共40分）1.移动副自锁的条件是合外力作用在（）之内。
:A、摩擦圆B、压力角C、摩擦角D、传动角正确答案：C2.曲柄摇杆机构中，当（）为原动件，摇杆为从动件时，不存在死点。
:A、机架B、曲柄C、摇杆D、连架杆正确答案：B3.从动件空回行程平均速度与工作行程平均速度的比值称为行程速比系数，通常用行程速比系数K衡量急回程度，K值越大，急回程度越大，当K（）时，机构无急回。
:A、等于1B、小于1C、大于1D、等于0正确答案：A4.构件具有的独立运动数目称为构件的（）。
:A、局部自由度B、虚约束C、约束D、自由度正确答案：D5.（）轮常用于传递相交轴间的运动。
:A、蜗轮蜗杆B、斜齿轮C、锥齿轮D、直齿轮正确答案：C6.（）机构常用于自动机械和自动控制装置中。
:A、连杆B、四杆C、齿轮D、凸轮正确答案：D7.（）是输出功与输入功的比值，表明机械系统对能量的有效利用程度。
:A、运动角B、机械效率C、运动效率D、压力角正确答案：B8.轮系的传动比是指轮系中两构件的（）之比。
:A、速度B、平均速度C、角速度D、瞬时速度正确答案：C9.渐开线齿轮在传动过程中，啮合线和啮合角（），所以渐开线齿轮传力性能好。
:A、不确定B、始终不变C、始终变化D、周期性变化正确答案：B10.加大凸轮（）半径，可使机构的压力角减小，机构的效率提高，但同时会使凸轮尺寸增大。
:A、摩擦圆B、基圆C、分度圆D、节圆正确答案：B11.当压力角等于（）时，出现死点位置，可以通过直接加外力、靠惯性、采用多组相同机构错位排列的方法使机构顺利通过死点位A、0°B、360°C、180°D、90°正确答案：D12.一标准齿轮，模数为4，则其齿根高为（）mm。
:A、4B、1C、2D、5正确答案：D13.因为传动比的可分性，渐开线齿轮传动中心距略有变化时，（）齿轮的传动比。
机械原理试卷试题及答案
机械原理试卷试题及答案一、选择题（每题2分，共20分）1. 机械运动的基本要素是（）。
A. 力B. 运动C. 力和运动D. 力、运动和时间答案：C2. 机械效率的计算公式为（）。
A. 有用功/总功B. 总功/有用功C. 有用功/无用功D. 无用功/总功答案：A3. 杠杆的五要素包括（）。
A. 支点、力臂、力点、力和力矩B. 支点、力臂、力点、力和力C. 支点、力臂、力点、力矩和力D. 支点、力臂、力点、力和阻力答案：A4. 以下哪个不是机械运动的类型？（）A. 平动B. 转动C. 振动D. 扩散答案：D5. 机械的工作原理是通过（）来实现能量的转换和传递。
A. 力B. 运动C. 力和运动D. 力、运动和时间答案：C6. 机械传动中，齿轮传动的特点是（）。
A. 传递距离远B. 传递效率高C. 传递力矩大D. 所有选项都正确答案：D7. 以下哪个不是机械设计中常用的材料？（）A. 钢材B. 塑料C. 木材D. 玻璃答案：D8. 机械运动中，速度和加速度的关系是（）。
A. 速度是加速度的积分B. 加速度是速度的积分C. 速度是加速度的微分D. 加速度是速度的微分答案：D9. 机械运动的稳定性主要取决于（）。
A. 力的平衡B. 力的不平衡C. 力矩的平衡D. 力矩的不平衡答案：C10. 机械运动的周期性是指（）。
A. 运动的重复性B. 运动的连续性C. 运动的不可重复性D. 运动的不连续性答案：A二、填空题（每题2分，共20分）1. 机械运动的基本原理是_______。
答案：牛顿运动定律2. 机械效率的提高可以通过_______来实现。
答案：减少摩擦3. 杠杆的力臂是指_______。
答案：力的作用点到支点的距离4. 机械运动的类型包括_______和_______。
答案：平动、转动5. 机械传动中，链条传动的特点是_______。
答案：传递距离远6. 机械设计中常用的材料包括_______、_______和_______。
机械原理考试题及参考答案
机械原理考试题及参考答案一、单选题（共56题，每题1分，共56分）1.实际工作中，若轴的弯曲变形大，或两轴承座孔的同心度误差较大时，应选用（）。
A、推力球轴承B、调心球轴承C、深沟球轴承正确答案：B2.基圆上的压力角等于（）。
A、20︒B、40︒C、0︒正确答案：C3.（）安装方便，定位精度高，可多次拆卸。
A、圆锥销B、开口销C、槽销正确答案：A4.下列连接中属于不可拆连接的是（）。
A、焊接B、螺纹连接C、销连接正确答案：A5.一般链传动的传动比小于等于（）。
A、6B、8C、106.圆锥滚子轴承的（）与内圈可以分离，故其便于安装和拆卸。
A、保持架B、外圈C、滚动体正确答案：B7.铰链四杆机构中，不与机架直接连接，且作平面运动的杆件称为（）。
A、连架杆B、连杆C、摇杆正确答案：B8.在轮系中，（）即可以是主动轮又可以是从动轮，对总传动比没有影响，起改变齿轮副中从动轮回转方向的作用。
A、锥齿轮B、蜗轮蜗杆C、惰轮正确答案：C9.滚动轴承类型代号是QJ，表示是（）。
A、调心球轴承B、四点接触球轴承C、外球面球轴承正确答案：B10.齿条的齿廓是（）。
A、渐开线B、直线C、圆弧11.当v＞12m/s时，闭式齿轮传动的润滑方式应采用（）。
A、油池润滑B、喷油润滑C、人工定期加油润滑正确答案：B12.轴上零件最常用的轴向固定方法是（）。
A、平键连接B、轴肩与轴环C、套筒正确答案：B13.有关凸轮机构的论述正确的是（）。
A、凸轮机构是高副机构B、不能用于高速启动C、从动件只能作直线移动正确答案：A14.１３．窄V带的相对高度值与普通V带的相对高度值相比，其数值（）。
A、小B、相同C、大正确答案：C15.直齿圆柱齿轮上，两个相邻且同侧端面齿廓之间的分度圆弧长称为（）。
A、齿距B、齿厚C、齿槽宽16.与滚动轴承相比，滑动轴承的承载能力（）。
A、相同B、小C、大正确答案：C17.（）联轴器应用于载荷平稳、启动频繁、转速高，传递中、小转矩的场合。
