三段式充电器和脉冲的比较
记了也不必担心
接反了还有指示灯提示 电。平时无输出电压
低，可靠性、稳定性

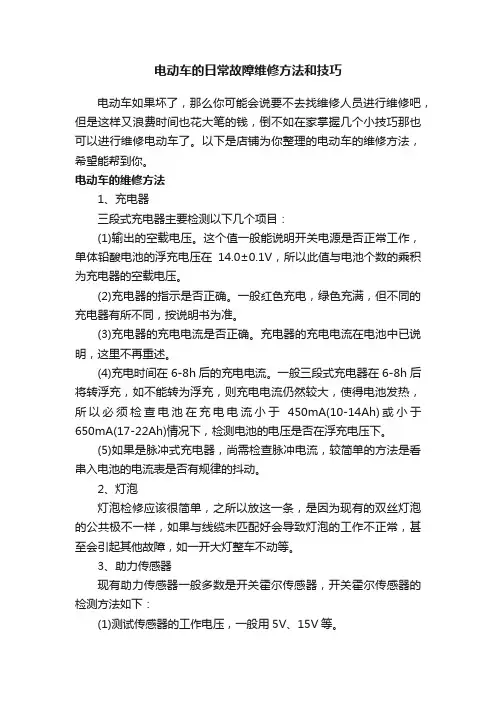

电动车的日常故障维修方法和技巧
电动车的日常故障维修方法和技巧电动车如果坏了，那么你可能会说要不去找维修人员进行维修吧，但是这样又浪费时间也花大笔的钱，倒不如在家掌握几个小技巧那也可以进行维修电动车了。
以下是店铺为你整理的电动车的维修方法，希望能帮到你。
电动车的维修方法1、充电器三段式充电器主要检测以下几个项目：(1)输出的空载电压。
这个值一般能说明开关电源是否正常工作，单体铅酸电池的浮充电压在14.0±0.1V，所以此值与电池个数的乘积为充电器的空载电压。
(2)充电器的指示是否正确。
一般红色充电，绿色充满，但不同的充电器有所不同，按说明书为准。
(3)充电器的充电电流是否正确。
充电器的充电电流在电池中已说明，这里不再重述。
(4)充电时间在6-8h后的充电电流。
一般三段式充电器在6-8h后将转浮充，如不能转为浮充，则充电电流仍然较大，使得电池发热，所以必须检查电池在充电电流小于450mA(10-14Ah)或小于650mA(17-22Ah)情况下，检测电池的电压是否在浮充电压下。
(5)如果是脉冲式充电器，尚需检查脉冲电流，较简单的方法是看串入电池的电流表是否有规律的抖动。
2、灯泡灯泡检修应该很简单，之所以放这一条，是因为现有的双丝灯泡的公共极不一样，如果与线缆未匹配好会导致灯泡的工作不正常，甚至会引起其他故障，如一开大灯整车不动等。
3、助力传感器现有助力传感器一般多数是开关霍尔传感器，开关霍尔传感器的检测方法如下：(1)测试传感器的工作电压，一般用5V、15V等。
(2)测试传感器的信号电压在磁钢动作时的变化，一般为传感器工作电压与地电位的跳变。
(3)注意传感器的工作面与磁钢的磁极配合。
4、把手与立管把手与立管在新车时一般不用修，只是使用时间较长后会出现生锈，此时不能强拧螺丝，应该先用松绣水处理一段时间，再用铁榔头小心敲打前立管外部，在拧螺丝时最好用梅花板手或套筒扳手，一般不用呆板手或活络扳手。
5、塑件塑件一般不维修，之所以列这一条主要是塑件的共振问题，在发生共振问题时主要考虑紧固件有否松动，必要时可以在塑件上加粘口，改变共振的频率。
三段式充电学术语用字母表示 -回复
三段式充电学术语用字母表示-回复[三段式充电学术语用字母表示]在此篇文章中，我们将以中括号内的内容“三段式充电学术语用字母表示”为主题，逐步详细地回答此问题。
首先，让我们来解释什么是“三段式充电”。
三段式充电也被称为“CCCV 充电”，它是指电池充电的过程分为三个阶段。
首先是“恒流充电”（Constant Current Charging，CC），然后是“恒压充电”（Constant Voltage Charging，CV），最后是“滴流充电”（Trickle Charging，TC）。
1. 恒流充电阶段（CC）：在恒流充电阶段，电池以恒定的电流进行充电。
这意味着，在电池电压低于设定值时，充电器会提供恒定的电流直至电池电压达到预设值。
恒流充电阶段可以有效地将电池充满，并且可以最大限度地减少充电时间。
2. 恒压充电阶段（CV）：当电池电压达到设定值后，充电器将转入恒压充电阶段。
在此阶段，充电器将保持恒定的电压，并提供足够的电流以维持电池电压。
这是为了保持电池在充电过程中的稳定性，避免过充。
3. 滴流充电阶段（TC）：在电池完全充满之后，充电器会转入滴流充电阶段。
在此阶段，充电器将以很低的电流维持电池的充满状态，以防止过充或损坏电池。
这是用于长期储存电池或在需要时维持电池充满状态的常见技术。
现在让我们深入探讨一下“三段式充电学术语用字母表示”。
C代表“恒流充电”。
在数学和物理中，C通常表示电容，但在充电术语中，它代表恒流充电阶段。
恒流充电阶段是通过提供恒定的电流来快速充电电池。
V代表“恒压充电”。
V通常是电压的单位，但在充电术语中，它代表恒压充电阶段。
恒压充电阶段是在电池电压达到设定值后，转入维持恒定电压以保持电池稳定的阶段。
T代表“滴流充电”。
尽管在充电术语中并没有使用T来代表滴流充电阶段，但可以使用T来表示这一阶段。
滴流充电阶段是在电池完全充满后，以很低的电流维持电池充满状态的阶段。
综上所述，“三段式充电学术语用字母表示”中C代表恒流充电阶段，V 代表恒压充电阶段，T（可选）代表滴流充电阶段。
电动车充电器原理剖析
在单激型功率转换中若不经过储能阶段当开关管导通时初级绕组 电流增长形成变化的磁场感应到次级绕组给负载供电称为单激型正激式 功率转换
单激型正激式功率转换的电路结构及工作原理：
L3：后续电感 D3：L3续流二极管
D1：续流二极管 L4：新增变压器绕组
V导通时L1中自感电动势上正下负L2中感应电动势上正下负D3导通 形成的电流经D3、L3供给负载形成闭合回路后续电感L3同时储能；
T1为高频脉冲变压器其作用有三个： 第一是把高压脉冲降压为低压脉冲 第二是起到隔离高压的作用以防触电 第三是为μc3842提供工作电源
D4：高频整流管16A60V C10：低压滤波电容 D5：12V稳压二极管 IC3：TL431为精密基准电压源配合IC2光电耦合器4N35 起到自动调节充电器电压的作用 调整w2微调电阻可以细调充电器的电压 D6：充电指示灯 D10：电池浮充充满指示灯 R27：电流取样电阻0.1欧姆5w 改变W1的阻值可以调整充电器转浮充的拐点电流200－300 mA
通电开始时C11上有300v左右电压此电压一路经T1加载到Q1第二路经 R5C8C3 达到IC1的第7脚强迫IC1启动IC1的6脚输出方波脉冲Q1工作 电流经R25到地同时T1副线圈产生感应电压经D3、R12给IC1提供可靠电源 T1输出线圈的电压经D4、C10整流滤波得到稳定的电压 此电压一路经D7D7起到防止电池的电流倒灌给充电器的作用给电池充电 第二路经R14、D5、C9 为LM358双运算放大器4脚为电源地8脚为电源正及 其外围电路提供12V工作电源 D9为LM358提供基准电压经R26、R4分压达到 LM358的第2脚和第5脚
正常充电时R27上端有0.15－0.18V左右电压此电压经R17加到LM358第3 脚从1脚送出高电压此电压一路经R18强迫Q2导通D6红灯点亮第 二路注入LM358的6脚7脚输出低电压迫使Q3关断D10绿灯熄灭充电器 进入恒流充电阶段当电池电压上升到44.2V左右时 充电器进入恒压充电阶 段输出电压维持在44.2V左右充电器进入恒压充电阶段电流逐渐减小 当充电电流减小到200mA—300mA时R27上端的电压下降LM358的3脚电压 低于2脚1脚输出低电压Q2关断D6熄灭同时7脚输出高电压 此电压一 路使Q3导通D10点亮另一路经D8、W1到达反馈电路使电压降低 充电器 进入涓流充电阶段1－2小时后充电结束
12V铅蓄电池三段式智能充电原理详解
现在市场上比较好的12V充电机一般都采用的是三段式智能充电模式，电路设计原理多常用开关恒流恒压电源的设计。什么是三段式充电？让我们先来了解一些12V充电机的概念。
1、浮充：充电后的蓄电池，由于电解液及极板中存在杂质，会在极板上形成局部放电，因此为使电池在饱满的状态下处于备用状态，电池与12V充电机并联，接于直流母线上，12V充电机除担负经常的直流负荷外，还给电池适当的充电电流，这种方式叫做浮充电。
二、第二阶段-------恒压段，当恒流充电结束后，12V充电机输出电压就不变了，保持这个恒定的电压对电池充电，在恒压充电过程中，电池电压会越来越高，电流会越来越小，当充电电流下降到0.5C时，恒压充电结束，然后转入下一阶段充电，恒压充电阶段就是对电池补充充电，结束时电池已基本充满。恒压阶段电压过高，会造成过度失水和过度充电，电压过低会导致欠充电和电池硫化。所以应严格控制其充电的电压和电流。有的充电器在这个阶段，加大了充电电流，同时加入了负脉冲放电功能，用以消除电池极板表面的浓差极化现象，改善电池受电能力和降低温升，减轻了电池的过度失水，从而进一步缩短充电时间，这就是负脉冲充电方式。有的充电器，将充电时的平滑直流电改为脉冲电流充电。这种充电器就叫脉冲充电器，脉冲充电器利用具有间隔的短时间高电压大电流的充电特性，既改善电池受电能力，又有除硫的总容量的15％。
2、蓄电池长期处于浮充状态（电网稳定，长期不停电）。
3、电池组中，出现了落后电池，在浮充状态下单体电压低于2.2V，更换新电池后。
先充电的三个阶段：
一、第一阶段-----恒流段，当电池电压较低时，为了避免充电电流过大损坏电池，应该限制充电电流不能过大，又为了缩短充电时间，应使用允许的最大电流充电，所以采用了恒流充电。恒流充电过程中，12V充电机始终以恒定的电流（一般为0.18---3C，C为电池容量）自动调整输出电压对电池充电。充电过程中电池电压会越充越高，直至升到2.45V每格。然后转入下一阶段充电。恒流充电阶段为主充电阶段，电池已经充入约85----90%的电量，恒流充电阶段，电池电压会超过析氢电压2.35V/格，这也就是电动车电池都会失水的原因。只是因为电池质量和12V充电机质量的不同，失水的程度也会有较大的差异。
太阳能路灯的MCT充电作用
1.太阳能路灯的MCT充电作用常规的太阳能路灯充电功能是照抄了市电充电器的三段式充电方法，即恒流、恒压、浮充三个阶段。
因为市电电网的能量无限大，如果不进行恒流充电，会直接导致蓄电池充爆而损坏。
但是太阳能路灯系统的电池板功率有限，所以继续延用市电恒流的充电方式是不科学的，如果电池板产生的电流大于第一段限制的电流，那么就造成了充电效率的下降。
MCT充电方式就是追踪电池板的最大电流，不造成浪费，太阳能路灯通过检测蓄电池的电压以及计算温度补偿值，当蓄电池的电压接近峰值的时候，再采取脉冲式的涓流充电方法，太阳能路灯既能让蓄电池充满也防止了蓄电池的过充。
2.太阳能路灯系统的工作原理太阳能路灯系统由太阳能电池组件部分、LED灯头、太阳能灯具控制器、蓄电池和灯杆等几部分构成。
太阳能电池组件一般选用单晶硅或者多晶硅太阳能电池组件；LED灯头一般选用大功率LED光源；控制器一般放置在灯杆内，具有光控、时控制、过充过放保护及反接保护，更高级的控制器更具备四季调整亮灯时间功能、半功率功能、智能充放电功能等。
太阳能灯具全自动工作，不需要挖沟布线，但灯杆需要装置在预埋件上。
太阳能路灯系统工作原理简单，利用光生伏特效应原理制成的太阳能电池白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压4.5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能路灯蓄电池放电8.5小时后，充放电控制器动作，蓄电池放电结束。
太阳能路灯充放电控制器的主要作用是保护蓄电池3. 太阳能灯具控制器充电方法和参数设置问题2008-12-26 11:00:10 作者：马莹莹来源：中国太阳能光伏网浏览次数：793 网友评论5 条现在一般12V的灯具系统控制器，过放点电压值设置在10.8V(蓄电池在0.1C的电流下放电到80%DOD0寸的终止电压)，但实际灯具系统中，放电电流一般在0.01C~0.02C左右，有的甚至更小，在这种放电情况下，当放电达到终止电压10.8VB寸，蓄电池已经100%放电了，这将严重影响蓄电池寿命。
数字正负脉冲充电器优点
正负脉冲充电器性能优点正负脉冲充电器采用单片机控制充电，电流是正负脉冲输出，专业用于铅酸电池除硫、除极化，产品应用范围宽广，修复效果明显。
充电器采用三位数码管直接显示当前电池充电电压并有故障代码显示和多种保护功能，当发生充电故障时，数码管给出故障代码。
特别适合个人用户、蓄电池发烧友或电池维修店作为对5～30AH电池进行去硫处理，去极化处理的充电器。
1、正负脉冲充电器是专门针对消除铅酸电池的硫化和极化而设计的。
很多铅酸电池用久了，电量减小，大部分都是因为电池硫化和电池极板极化而导致的电量下降，除了部分是因为物理损伤没办法修复外，均可以使用该产品使电池得以修复，为用户节省支出。
2、本产品采用国外先进的正负脉冲技术，有效地防止、抑制、消除电池的硫化、极化、使新电池容量稳定，通过使用此充电器可以使已极化、容量下降的旧电池容量恢复，可有效延长电池使用寿命2倍以上。
3、该产器采用微电脑芯片技术，拥有10位A/D转换，采样精确，实现对电瓶电压、电流与充电时间的变化率实时监测，根据电瓶内在物理、化学特性，实时调整充电、修复正负脉冲的周期和脉宽，达到消除硫化、极化，降低温度，减少失水，恢复电瓶储能能力，延长电瓶使用寿命。
4、安全设计，空载无输出，在电源安全规范的基础上，设有短路、过流、极性误接等全方位保护、实现自动监控、转换、关闭、启动等功能，使用更安全。
本充电模式，能极大地消除电池的极化电压，充电电流达到最大，效率高，功耗低，同等容量的电池充电时间最短，耗电量小。
5、本正负脉冲充电器充电方式中的短暂放电有利于消除电池极板极化，抑制电解液温度，提高电池电荷能力．使电池在充电过程中不升温，无失水（其失水量极微，是普通三段式充电器失水率的１/6）从而使电池老化程度大为延慢，容量相对稳定，自然而然使电池寿命大大延长。
6、自适应和保护功能：●蓄电池反接／短路保护：防止疏忽／人为损坏仪器。
●风机停机保护：防止风扇因各种故障停转，导致无法散热，损坏修复仪器。
电动车充电器和蓄电池知识
不可修复的标准
不可修复的标准：（正常使用，硫酸铅化的） 1、外观变形，破裂，漏液的现象不可修复 2、内部击穿，机械损坏或过充电极板变碳黑不可修复；表现特征：充电时电压很快升高，放置一段时间自然下降很多。 3、CEL不良，单格损坏，内部自然放电。（如是可拆除电瓶叉车可单格更换再修复）
笔者根据自己的实践认为，好的过放、过充电修复，只要严格限制电流和时间，参考极板制造时类似化成的做法，的确有很好的结果。关键是判断，不是千篇一律，统统进行反充。举一个前几天的实例吧，我到网友老三的店里串门，正好刚换下一组电摩的4只17Ah电池，准备（120元）卖给收旧电池的，我告诉他们不要卖，应该能修理，于是拿回检修，简要叙述一下：
电池失效---失水;硫化;阳极软化及阳极活性物质软化脱落
过充电修复。如果不太计较电池寿命，采用这种修复方法是立竿见影的。采用深度放电和充电，电池容量可以上升，这是世界公认的。但是对电池寿命可能有伤害，本网站许多帖子，仅仅围绕过充电可以将电池正极板把表面的α氧化铅到β氧化铅的转换，完成电池容量的提升，在修复中采用这种措施容易形成不可恢复的容量下降。有些反退给电池厂商的电池，就是使用了这类方法修复。
不开盖检查是否硫化的方法
给大家介绍一个不开盖检查是否硫化的方法：用可调恒流源调到0.05C左右给电池充电，注意符合下述情况就是硫化，以12V电瓶为例，开始电压高于15V（硫化严重的偏离值大）,并且随充电时间的增加，电压降低，向15V靠拢；如果改为恒压充电，则电流有增加趋势。这是我的经验，而一般书籍仅仅讲，发热，析汽早，容量小等等。我曾经先后给几位到家造访的业内大学生当场演示过判断方法，分别比较了几个硫化程度不同的铅蓄电池。可调恒流源是我1978年设计的“新星多功能充电器”， 曾经编入我写的《黑白电视机装修教材》的附录，当时是36V变压器，分立元件线性的，后来又改进成集成电路线性的和电子开关控制的恒流式的。
间歇式脉冲三段式充电器的设计
间歇式脉冲三段式充电器的设计来源：电子元器件应用作者：王维斌株洲职业技术学院该文来自网络，版权归原作者所有。
摘要：介绍了一种用于电动车高性能铅酸蓄电池的间歇式脉冲三段式充电器的设计方法，该充电器不仅对铅酸蓄电池有良好的充电效果，而且还对电池的充电损耗有修复功能，故可大大提高铅酸蓄电池的使用寿命。
关键词：充电器；蓄电池；开关电源；三段式充电0 引言近几年，电动自行车由于具有不用汽油，无废气，低噪音，低耗电，使用方便等特点，已经成为一种非常受欢迎的交通工具。
电动自行车中最重要的部分是蓄电池，它直接决定着电动自行车的性能和使用受命，而蓄电池的性能和寿命又受充电器的影响，所以，设计合理的蓄电池充电器对于电动自行车非常重要。
目前，电动车普遍使用三段式充电器，第一阶段为恒流阶段，第二阶段为恒压阶段，第三阶段为涓流阶段。
由于间歇式脉冲充电方法能有效的修复蓄电池，因此，将三段式充电和间歇式脉冲充电方式进行有效的结合，可形成一种新的充电方法，即歇式脉冲三阶段充电器。
采用此充电方法，既可保持三阶段充电器的优点，也有间歇式脉冲充电修复式充电器的特点，故可大大提高蓄电池的使用寿命。
1 充电器的电路组成本充电器电路主要由开关电源、充电电路和变压器三部分组成。
开关电源部分包括输入防雷抗扰整流滤波电路、开关电路、开关变压器、振荡电路、反馈电路、取样电路、过流短路保护、过压欠压保护等；充电电路部分包括第一阶段脉冲恒流源、第二阶段恒压源、第三阶段恒流源、间歇脉冲电路、散热电路等；变压器部分包括线圈(初级绕组、次级绕组、反馈电源绕组)和铁芯。
2 开关电源电路设计在开关电源电路中，本设计选用一块核心电源芯片UC3842。
这是一种高性能，固定频率的电流型控制器，可直接驱动晶体管和MOSFET，并具有管脚数量少、外围电路简单、安装与调试简便、性能优良、价格低廉等优点。
本设计充分使用UC3842的控制功能来实现对输出电压的负反馈调节以及各种保护。
铅酸电池的维护保养
铅酸电池的维护保养电动车的电池可以修复吗？答案是肯定的。
但是不是什么样的电池都可以修复。
A：如果失水，硫化钝化，可以加液用修复仪修复；B：如果有轻微短路或单格落后也可以用特殊方法修理；C：如果是内部短路严重，那么就要动手术了；D：那么如果电池极板铅粉严重脱落，或者用户在使用不当，使电池严重鼓包、变形，那就是电池得了癌症，等着报废，失去修复的意义！我们的目标是以最小的代价，最简单的方法来延长电池的使用寿命。
对你没看错不是修复而是维护。
旧的无论你怎么修哪还是旧的，没听说过旧空调修一修变新空调的吧！充其量只能称之为翻新的。
由于极板上的活性物质随着使用时间的延长是会消耗的，所以请抛弃一组电池可以无限制使用的不现实幻想。
目前所知铅酸电池最长寿命为8-10是一些通信基站和一些储能设备实现的它们的共同特性是小电流充放电。
叉车用铅酸电池5-8年左右特点是大容量。
以上的谈及的铅酸电池还有一些共同的特性那就是都是富液和含镉的，镉有毒故而14年禁了，目前大多是铅钙的当然还有其它的太专业不说了。
说说现在电自电摩用的铅酸电池吧!贫液胶体免维护。
由于电解液是胶体的相对液态电解液的富液电瓶失水少。
免维护被误导了吧！免维护就是扯蛋（加了二氧化硅）！还不都是铅酸电池只要是铅酸电池都能加水，包括银合金，黑金等等。
只是由于加入了一些材料使得电池在充电时温度低一点（失水相对就少了一点），极板耐腐蚀电池寿命必然会长一点，抗硫化强一点。
这也是不含镉后大多数用户认为现在的铅酸电池差了的原因吧。
至于加入银合金和石墨烯是否比加入镉的铅酸电池好，这需要时间来证明。
但总比普通铅酸好吧。
再谈谈充电器吧，相信你开始使用铅酸电池就听别人说过“电池不是用坏的是充坏的”这一说法，我可以负责任的告诉你这个说法对一半错一半。
何解？现有电动车专用铅酸电池适用于500W以下电机使用，800W电机不拉急速也可。
800W电机以上又或者拉货的还是考虑上锂电吧，还不是所有锂电都能上。
如何正确选择电动车充电器（2）
如何正确选择电动车充电器（2）如何正确选择电动车充电器另外，如果想买那种高档一点对电池有预防和保养功能的充电器，那么一定要买那种确实有脉冲功能的品牌，不要被商家忽悠了，下面就是从脉冲电动车充电器的角度来选择的标准：一、好的充电器功能标准作为一款好的电动车充电器，除了耐高温、不漏电这两点基本要求外，还应该具有以下功能：1、具有单片机数码控制，充放电控制参数应符合电池所特有充电曲线，电流判断电池充满，而非电压判断。
2、具有正负脉冲修复充电功能，能击碎极板的硫酸铅结晶，修复极板活性。
3、具有温度自动补偿功能，能根据环境温度不同，适时调整充电电压，保证夏不过充、冬不欠充。
4、具有均衡充电功能，能防止串连电池间的电压不一致问题，保持电池容量一致性。
5、常规的反接、短路、过流过压、超温及空载无输出保护功能。
二、选择好的充电模式：正负脉冲模式优于三段式模式。
充电器一般有两种模式：正负脉冲模式和三段式模式。
这两种充电模式的充电器都能把电池充满，但对电池的保护却截然不同：1、失水量不同：单只电池的允许失水量是90克，超过90克则电池就报废了。
而用目前市面上最好的三段式充电器充电池，每次失水在0.23-0.25克。
也就是说，按在最合适的环境中充电360左右，而劣质的充电器的失水量更大，这也就是目前市面上电池大多数只能保用一年的原因！而优质的正负脉冲充电器的失水量仅是三段式的三分之一甚至更低，这就保证了电池在失水这个因素中，可以用到2-3年。
2、去极化和硫化的效果不同：三段式是无法解决电池的硫化问题的，目前市场上电池由于失水或者硫化造成电池提前报废的占97%！目前在解决电池的硫化问题上，运用正负脉冲技术是公认的最好的方法之一。
优质正负脉冲充电器有十分明显的去极化，硫化效果。
3、充电均衡性不同：一组电池是由三到四块电池组成，而每块电池的电压会有不同，但一般不能超过0.5v。
因此，电池出厂时是要求配组的，以保持电池组的`充放电的均衡性，而一些小的电池厂往往不配组。
