8选1分8数字音频切换分配器
8选1分8数字音频切换分配器
1、概述
AES/EBU数字音频切换-分配器是由中央广播电视发射二台（北京国广电科技有限公司）研制并生产的专业数字音频解码器切换-分配器。
可广泛用于所有需要进行音频信号切换和选择的场合，本产品带有断电现场保护功能，能保存设备上次关机状态,并具备与计算机联机使用的RS232通讯接口,并提供通讯协议和演示程序，方便联机使用。
所有的原始信号送到各个使用场合时，都会使用信号分配器进行信号分配传输。
分配器的质量对信号传输影响非常大。
因此，用户在购买分配器时，都非常重视信号经过分配后，是否存在衰减，尤其音频信号是否经过处理、放大，从而保证信号传输质量。
本音频分配器采用了国际上先进的专用音频芯片，高指标，性能稳定可靠。
从而保证产品的技术指标达到广播甲级标准。
它由基本功能模块组成，每个模块可实现输入8路立体声数字音频信号，选择其中任意1路并分配成8路信号送到数字音频输出端口。
因此，该产品可根据客户的需求进行定制。
本产品是在模块的基础上实现的2选1分8数字音频切换分配器。
2 、功能特点
本产品完全符合AES/EBU数字音频信号标准，采用编程控制，操作简单，面板表示清晰。
通过操作键盘的控制可实现任意切换。
带有RS232串行控制端口，可由计算机对设备进行远程控制。
掉电时现场状态存入eeprom 中，下次上电时，系统自动调入保护数据状态。
3 、产品说明
⑴、前面板：
①、开关：1为开，0为关。
②、8个按键（带有LED 指示灯）：分别选择输入1~8路数字信
号，选中的那一路LED 灯亮。
⑵ 、后面板：
① 、AC-220V ：电源输入插座。
② 、A-IN 数字音频输入卡侬座（2个）。
③ 、A-OUT 数字音频输出卡侬座（8个）。
④ 、RS232接口。
⑤ 、机箱规格：国家标准1U 机箱。
⑶ 、音频技术指标：
① 、数字输入电平：110Ω 平衡XLR 0.2-5P P V -
② 、数字输出电平：110Ω 平衡XLR ,4-6P P V -
③、数字音频平衡输入接口：卡侬座
④、数字音频平衡输出接口：卡侬座
⑤、上升和下降时间：5-30ns
⑥、数字音频输入阻抗：%20110±Ω（平衡）
⑦、抖动：2.2ns
⑧、插件：卡侬座
脚芯分配：芯1：电缆屏蔽，信号接地。
芯2：+信号
芯3：-信号
⑨、平衡度：)
dB到
≤
-
30MHz
6
(
⑷、应用性：
本产品适用于对AES/EBU数字码流的数字音频的切换分配。
可在2路输入信号中任选1路，并分成8路输出。
可用于发射和监测系统。
带有RS232控制接口，通过计算机对切换器进行控制。
4 、产品使用说明
１)、电源开关指示灯：灯亮为通电；灯灭为断电。
２)、输入选择键：共8个，可实现输入8路立体声数字音频信号，选择其中任意1路并分配成8路信号送到数字音频输出端
口，当按下某一输入按键后相应按键上的指示灯变亮。
１)、电源插座：须供应220V交流市电。
２)、输入数字音频信号：共8个。
３)、输出数字音频信号：共8个。
５、软件说明
计算机控制软件由专业软件人员编写，操作便捷，简单实用。
安装步骤如下：
1）、运行“8选1数字音频切换器软件”文件夹中setup.exe程序。
2）、设置文件安装路径。
3）、点安装按钮开始安装。
运行步骤如下：
1）、选择“开始”——“程序”——“8选1数字音频切换器”。
2）、打开运行界面后，为1行8列按钮阵列，红色OFF为关断开关，绿色ON为接通开关。
3）、锁定钮控制设备与计算机运行界面成为锁定状态，锁定状态下按钮全部失效，再按下锁定钮解除锁定状态。
6、故障检修
在发生下列问题时，请先作相应的检查。
1)、无图像，面板指示灯不亮：
看一下电源线是否接上；保险丝是否良好。
2)、有网纹干扰：
检查信号连接电缆以及插头是否良好，电缆是否符合规范要
求，系统接地是否良好，设备之间的交流电源地线系统是否
一致。
3)、切换指示良好，但无信号输出或输出不对：
检查一下输入输出连线是否正确。
4)、远程控制无法连通：
检查RS232线是接好。
5)、意外损坏：
交厂家检修。
7 、产品注意事项
1）、电源——请使用带保护地的单相三线制电源，并确保整个系统使用同一保护地，不能使用无保护地的电源，电源线的接
地脚不能破坏。
2）、断点——需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括关断外部电源插座，拔掉电源插头，以
确保您的安全。
3）、线缆——不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被践踏或挤压，以防止出现漏电或短路等危险。
4）、信号线连接——从设备上插拔信号线时，设备需要断电，以免击穿电路。
5）、散热孔——设备箱盖和箱底可能有散热用的开孔，不要堵塞这些开孔，以防热量积聚，损坏设备。
6）、设备固定——合理固定设备，确保设备放置合适并且稳固，防止设备跌落。
7）、环境——设备工作的环境要注意防尘、防潮。
8）、维修——所有的维修应交给专业维修人员完成，不要尝试自己维修设备。
以防止电击危险，不要擅自打开箱盖。
如用户对AES不了解可参考附件中的说明
1、常用术语
采样频率：指音频信号的采样频率，当一种以上的信号通过同一个接口时，它们的采样频率是相同的。
音频采样码：指采样的振幅，用线性补码方式表示，每个码包括
16或24个比特。
辅助采样比特：当音频数据为20或小于20比特时，前面的4比
特为辅助采样比特（LSB）。
有效比特位：指示采样音频数据是否适合转换成模拟信号。
信道状态位：信道的描述信息。
用户数据位：指出传送的用户数据。
奇偶校验位：提供偶校验，可检测出传输中的奇数个错误。
前导码：用于识别同步信息，有3种前导码。
子帧：具有特定格式的采样信号。
帧：一帧由两个连续的子帧组成。
包：一包由连续的192帧组成，包开始由一个特定子帧的前导码标识。
信道编码：采用二进制频率调制信道码。
单位间隔：指本编码方案中最短的时间间隔。
接口抖动：指在接口上传输数据时出现的时间上的偏差。
固有抖动：指设备输出接口的抖动。
抖动增益：设备同步输入抖动的振幅与输出抖动振幅的比值，用dB表示。
帧速率：在接口处帧的传输速率。
2、接口格式的实现
1、概述
为了促进设备构造与这一规格的操作相一致，有必要建立这样一种模式：将信息位和操作位进行编码，通过发射机传送出去，最后由接收机来进行解码。
所提供的文件应该能够描述发射机和接收机支持的信道位置特征。
2、发射机
发射机应该遵循所有模式和信道编码规则，该规则包括前面所有的说明。
发射机应该对音频采样码、有效比特位、用户数据位、奇偶校验位以及三种前导码进行正确的编码和传送。
三种实现被定义为：“最小”、“标准”和“加强”。
2.1、信道状态的“最小”实现
“最小”实现描述了接口需要实现的最低电平。
在“最小”实现中，发射机编码并发送信道状态字节0的位0，用一个逻辑“1”
表示“专业应用的信道状态包”。
字节0到字节23上包括的所有其它的信道状态位为逻辑“0”。
在这种情况下，接收机在字节0到2上采取默认状态。
如果信道状态的附加字节(它不完全遵守“标准”实现，见5.2.2)按照一个所需的应用实现，发送接口则依照信道状态的“最小”
实现。
2.2、信道状态的“标准”实现
“标准”实现提供一个实现的基本标准，它作为在专业的音频或广播系统中的应用是足够的，除了完成“最小”实现中的要求，它还要求发射机必须正确编码和发送字节0、1、2和字节23中的信道状态位。
2.3、信道状态“增强”实现
“增强”实现在“标准”实现的基础上提供了更强的性能，使用所有的信道状态位。
3、接收机
对传输的信号（有效比特位、用户数据、信道状态位、奇偶校验码）进行正确的解码。
天津人民广播电台747千赫和1098千赫中波发射机改造配套.
天津人民广播电台747千赫和1098千赫中波发射机改造配套设备购置需求书一、概述：本次采购是天津广播电视电影集团技术中心四号中波机房和塘沽机房用于播出天津人民广播电台节目所需的相关设备。
所需设备分五包进行（见下表）。
所购设备要求采用国际新技术和工艺，要求技术先进，工艺先进，稳定可靠，符合规范标准。
投标方需对该项目所提供的方案、设备技术性能、系统功能、系统安全、性能管理维护、功能扩展、备品配件等方面情况在应标书中作出详细说明。
二、标的：<第一包> 100kw水冷假负载功率计（一）招标货物一览表（二）功能描述负载冷却采用水-风冷却系统，高频功率输入同轴负载，经水循环系统达到动态平衡状态，通过进出水“水银温度计”、“浮子流量计”计算出高频电功率，通过“微电脑智能功率计”直接读出被负载吸收的高频电功率。
系统须具备电源断开、冷却液低流量、水温超高报警、水箱缺水与发射机连锁保护。
设备具有与电脑、打印机互联接口，可以自动记录发射机长期工作稳定度。
（三）设备技术要求1、技术特性：1.1 工作频率：DC—30MHZ1.2 驻波比：≤ 1.11.3 阻抗：50Ω（不平衡）1.4 功率容量：100KW1.5 连续工作时间：≥24小时1.6 输入馈关尺寸3-1/8”法兰1.7 可靠性要求：≥1000小时1.8 功率计量：1.8.1 浮子计量法：温度分辨率0.1度，流量精度1.0度1.8.2 微电脑智能功率计：温度分辨率0.1度，流量精度0.5级。
功率、进水温度、出水温度、流量数字化显示。
低流量、超温、超功率显示，同时低流量、超温报警、水箱缺水与发射机联锁保护。
1.8.3 联锁控制（在以下故障发生时）1）电源电压断开时2）冷却液瞬时流量小于设定值时3）当出口水温高达80℃时4）水箱处于缺水状态2、结构指标：2.1 最大外形尺寸：长：1200㎜,宽900㎜,高2400㎜2.2 整体机柜电场屏蔽良好。
正面、后面做活门，以便操作。
专业音响_-_C-MARK__体育馆音响系统方案
体育馆扩声系统解决方案目录一、设计理念二、设计方法三、功能概述四、设备简介五、声场声压图六、电力电源系统要求七、工程保障与服务方案一、设计理念理念：体育馆的固定音响系统的设计是以满足播发各类音乐、广播和比赛语言扩声的使用要求为主，在使用功能上不同于厅堂扩声，也不同于剧场扩声，它有其特殊性，除保证语言的清晰度要高及音质柔和、有大动态范围、声压覆盖要均匀外，还要求设备的功率要大并留有余量，因此我们在方案设计及设备选型上以满足使用的稳定性和可靠性为主，这是我们始终坚持的设计理念和指导思想。
音质优化以音质为设计的核心。
要达到这一目标必须以设备的选用为首要条件，我们在这里所选用的都是高保真产品，并配有先进、合理的系统设计，保证了音质的优化。
先进性该扩声系统采用当今音响技术发展的最新成就以及相应的新产品、新技术、新工艺、所采用的技术和产品代表了当前的发展方向以使整个工程具有国内一流水平。
成熟性所采用的技术和产品应当是成熟的技术和经过考核的产品。
可扩充性一是体育馆根据应用需要扩充功能或提高性能时，本系统能方便地通过添加、扩充、升级等方式来扩大规模或提升功能。
二是随着技术以及文娱活动的发展。
本扩声系统能很方便的进行改进和扩充以适应技术的新需要和多种娱乐的要求。
体育场馆的扩声系统设计包括建声和电声两方面的内容；前者主要是控制混响时间和音质缺陷；后者则要保证馆内有足够的声压级，均匀的声场分布以及不同功能时所要求的声学效果。
两者相辅相成，只有相互密切配合才有可能使合理的投资而获得良好的艺术和音质效果。
二、设计方法由于体育馆需要满足比赛时的裁判语音传声时良好的语言可懂度和播放音乐应有清晰的中高音，除此之外担任扩声的音箱需将整场观众席和比赛场地的声场覆盖均匀，音响设备要能达到音乐的高频明亮、中频有力、低频丰满，音乐的层次分明，场内各处要有合适的响度和均匀度，扩声系统有较高的传声增益为了达到很好的扩声效果因此我们在对音响系统的设计中参考了相关国家标准《中华人民共和国广播电影电视部厅堂扩声系统声学特性指标GYJ25-86》中所规定的音乐/语言兼用扩声系统一级标准。
浅谈EA-IBS300在广播电台的应用
中心技术System Technology总第104期浅谈EA—IBS300在广播电台的应用李天蔚（辽宁广播电视集团（台））【摘要】本文主要介绍了EA—IBS300#频切换器在广播电台播控中心的应用及优势。
【关键词】AoIP技术；EA—IBS300随着数字技术的飞速发展，数字IP网络已广泛应用于广播电台播出链接的核心系统，数据的采集、交换、监测更加简洁清晰，系统调度、控制能力极大增强。
我台播控中心是2009年建成并投入使用，去年对监测报警部分进行了升级改造，其中核心设备为EA—IBS300网络音频八选一切换器。
本文主要介绍其特点、使用及注意事项。
一、技术优势IBS300是第三代专业音频切换器，具有可靠性高、稳定性强的特点，依托了最新的AoIP 技术，即Audio over IP技术，为音频连接提供了一种低延时、高精度和低成本的解决方案。
IBS300产品可以从播出链路中的任何一个节点中取出备用播出信号。
配备Dante、Ravenna 专业网络音频模块，符合AES67-2015网络音频互联标准。
我台选择的是IBS300标准版，道网络音频选择器，它具有3路AES3数字音频输入、4路立体声网络音频输入、64通道MADI 光纤音频输入以及1路内部垫乐音源。
八个通道可以自由配置为上述类型的输入和通道，保存后自动记忆。
IBS300智能网络音频选择器具有双冗余的AoIP网络接口，可提供完全热备份的冗余音频传输和监测服务。
提供独立的监测网口，可以满足音频传输和监测网络分开的系统要求。
独立的第三网口可以提供独立于传输网的监测、监听功能，同时也为设备固件升级、配置以及为第三方提供监测控制接口提供了便利，这是EA—AOIP系列产品的独特设计。
IBS300具有8通道GPI和8通道GPO,可进行联动操作。
具有外部时钟同步输入和输出接口，支持同步时钟和串行时钟同步方式，也保留了网络音频同步接口，未来可提供网络音频同步方式。
IBS300保留有MADI光纤接口，在后续版本中会陆续开放输入输出。

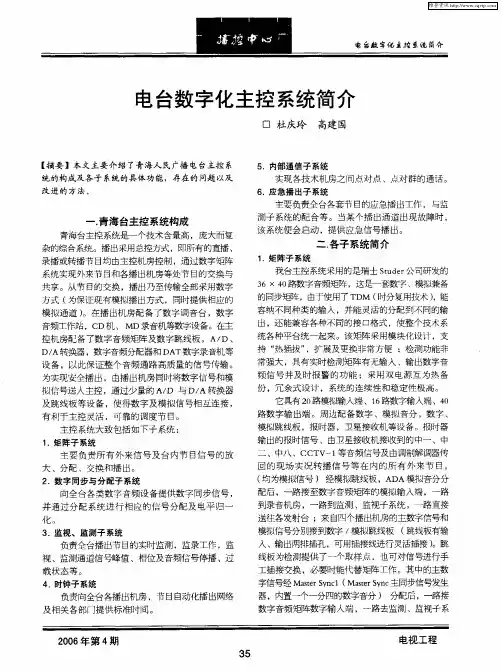

电台数字化主控系统简介
