矿山机械I (B)

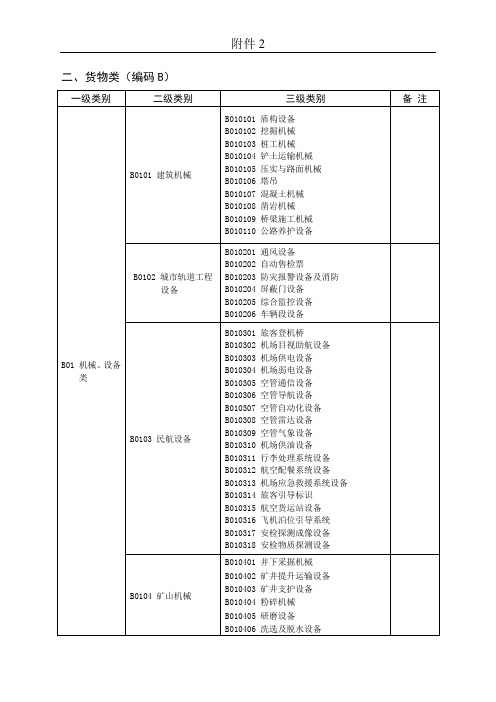

二、货物类(编码B)
B010306空管导航设备
B010307空管自动化设备
B010308空管雷达设备
B010309空管气象设备
B010310机场供油设备
B010311行李处理系统设备
B010312航空配餐系统设备
B010313机场应急救援系统设备
B010314旅客引导标识
B010315航空货运站设备
B012803弹、箭设备
B012804火炸药设备
B012805防化、民爆器材设备
B012806光学、光电、电子设备
B012807靶场、科研试验基地设备
B0129核设备
B012901核反应堆及启动设备
B012902核反应堆检测装置
B012903废物处理、排出设备
B012904核测量和控制仪器
B012905核安全机械设备
B011306移动通信设备
B011307通信电源设备
B011308通信终端
B011309通信光缆、电缆
B011310通信网络设备
B0114广播、影视、舞
台设备
B011401广播电视发射与传输设备
B011402音视频与图像技术设备
B011403广播电视配套设备
B011404电影设备
B011405灯光、音响、舞台设备
B01机械、设备
类
B0115海洋设备
B011501海洋环境监测设备及器械
B011502海洋环境观测设备及器械
B011503海洋环境分析仪器
B011504海洋调查设备及器械
B011505海洋生物制药设备
B011506海水利用设备
B011507海水淡化设备
B011508其他海洋工程设备及器械
矿山机械主要种类
矿山机械主要种类双击自动滚屏发布者：admin 发布时间：2010-1-23 阅读：100次【字体：大中小】01.采矿设备及配件采煤机| 刨煤机| 截煤机| 风镐| 煤电钻.风煤钻| 其它|02.井巷掘进设备及配件悬臂掘进机| 全断面掘机| 盾构掘进机| 煤巷掘进机| 竖井掘进机| 凿岩机| 耙斗装岩机| 侧装机| 凿岩钻车| 锚杆安装机| 锚索剪切器| 混凝土喷射机| 锚杆钻机| 防突钻机| 转载机|03.提升.运输.绞车设备及配件提升设备| 井下乘人装置(猴车) |皮带运输机| 刮板输送机| 电机车及矿车| 绞车| 螺旋输送机| 道轨工具| 链式输送机| 埋刮板输送机| 转载机| 柴油机车| 铲运机|04.通风、防尘、压风设备及配件离心式通风机| 轴流式通风机| 对旋通风机|鼓风机| 空压机| 防尘器具|05.工业泵阀及配件主排水泵| 小水泵| 杂质泵| 深井泵| 注浆泵| 其它介质泵| 混凝土拖泵| 其它泵| 闸阀| 截止阀| 节流阀| 球阀| 蝶阀| 安全阀| 其它阀门|06.破碎．粉磨设配及配件颚式破碎机|锤式破碎机| 辊式破碎机| 反击式破碎机| 齿滚式破碎机| 圆锥破碎机| 冲击破碎机| 旋回破碎机|球磨机|雷蒙磨| 悬辊磨| 梯型磨| 环风磨|微粉磨|石料生产线| 其它破碎,粉磨机械|07.洗选．筛分设备及配件跳汰机| 浮选机| 重选机| 磁选机| 旋流器| 除铁器|干澡机| 浓缩机| 脱水机|筛分机| 振动筛| 摇床| 给料机| 离心机| 分级机| 混料机| 搅拌机|洗砂机| 其它辅助设备|08.矿山电器设备隔爆开关、起动器| 防爆电机| 隔爆照明灯具及信号装置| 电器保护装置| 电器控制装置| 矿用配电装置和配电柜| 高低压开关| 变压器及变电站| 电力和信号线缆| 其它电器设备、器材|09.安全防护及监控设备安全监测仪器仪表| 瓦斯防治器具| 粉尘防治器具| 火灾防治器具| 呼吸防护器具| 抢险求援器具| 劳动保护用品|10.矿山工业自动化系统及设备自动化仪器仪表| 矿井安全监控系统| 采煤控制系统| 皮带运输集控系统| 机车运输监控系统| 提升电控系统| 洗选自动控制系统| 矿山通信调度系统| 其它矿山工控系统|11.矿山工程机械运输车辆| 装载机| 挖掘机| 铲车| 推土机| 起重机(汽\行吊) | 翻斗车| 叉车| 其它| 搅拌站| 搅拌机| 配料机| 工程用钻控机|12.钻探测量器具物探仪器仪表| 矿质化验仪器仪表| 旋挖钻机| 岩芯钻机| 潜孔钻机| 冲击钻机| 工程钻机| 钻机车| 水文钻机| 其它钻探机具|13.矿机配套.矿用物资槽帮钢| 刮板钢| 矿工钢| U型钢| w型带钢| π型钢| 滚筒| 减速机| 纲丝绳| 运输皮带| 锚杆| 铸造件| 钻杆、钻头| 计量器具| 齿轮| 橡塑制品| 轴承|14.支护．液压机具综采液压支架| 单体支柱| 液压泵站| 金属顶梁| 注液枪| 液压管路及接头| 油缸．油马达| 千斤顶| 片阀| 机载护顶装置| 金属支柱| 液压推溜器|15.矿机用小电器接线盒| 接线柱| 接线柱及插头| 喇叭口| 按钮| 插件| 小变压器及线圈| 电抗器| 交流接触器| 真空断路器| 镇流器|16.矿机加工．检修设备拆柱机| 试验台| 车床| 铣床| 镗床| 钻床| 锻压机| 锯床| 切割机| 焊机| 剪板机| 校直机、校平机| 磨床| 探伤仪|17.矿产综合利用设备矸石制砖机| 煤炭气化设备| 煤炭液化设备| 型煤机械| .....。
6-矿山机械题库(带答案)
《矿山机械》题库一、单选题（200道）1、工作面倾角在（C）°以上时，必须有可靠的防滑装置。
A、5°B、30°C、15°D、40°2、更换截齿和滚筒上下（B）m以内有人工作时，必须护帮护顶，切断电源，打开采煤机隔离开关和离合器，并对工作面输送机施行闭锁。
A、2B、3C、4D、53、综合机械化采煤工作面主要采用（A）。
A、双滚筒采煤机B、单滚筒采煤机C、刨削式采煤机D、连续式采煤机4、目前采煤机使用最广泛的工作机构是（D）。
A、线式工作结构B、链式工作结构C、钻削式工作机构D、螺旋滚筒式工作机构5、每在左工作面工作的采煤机沿煤层走向向上牵引，则上滚筒的旋向和转向是（B）。
A、左旋左转B、右旋右转C、左旋右转D、右旋左转6、目前采煤机的滚筒直径都在（A）m范围内。
A、0.65~2.3B、0.55~2.15C、0.8~1.5D、1~2.57、我国一般认为滚筒的螺旋升角在（C）°时装煤效果较好。
A、20~25B、25~30C、30~35D、35~408、喷嘴装在滚筒上，将水从滚筒里向截齿喷射，称为（A）。
A、内喷雾B、外喷雾9、以下哪个不是无链牵引机构（D）。
A、齿轮销排式B、销轮齿条式C、复合齿轮齿条式D、齿条链轨式10、下图中马达的传动形式顺序依次为（A）。
A、高速马达、中速马达、低速马达B、中速马达、高速马达、低速马达C、低速马达、中速马达、高速马达D、低速马达、高速马达、中速马达11、下图是什么马达传动形式？（B）A、高速马达B、中速马达C、低速马达D、没有符合选项12、下图为哪种喷嘴结构（C）。
A、平射型喷嘴B、旋涡型喷嘴C、冲击型喷嘴D、引射型喷嘴13、下图为哪种喷嘴结构（A）。
A、平射型喷嘴B、旋涡型喷嘴C、冲击型喷嘴D、引射型喷嘴14、下图为哪种喷嘴结构（B）。
A、平射型喷嘴B、旋涡型喷嘴C、冲击型喷嘴D、引射型喷嘴15、下图为哪种喷嘴结构（D）。
矿山机械的分类及其功能用途
矿山机械的分类及其功能用途矿山机械直接用于矿物开采和富选等作业的机械。
包括采矿机械和选矿机械。
广义上说，探矿机械也属于矿山机械。
另外，矿山作业中还应用大量的起重机、输送机、通风机和排水机械等。
矿山机械中所包括的设备大致为：鄂式破碎机，雷蒙磨粉机，制砂机，球磨机，免烧砖机。
一、采矿机械包括开采金属矿石和非金属矿石的采掘机械；开采煤炭用的采煤机械；开采石油用的石油钻采机械。
采矿机械种类很多。
按被采矿物的不同可分为：①采掘机械。
又可分为钻炮孔用的钻孔机械，挖装矿岩用的挖掘机械和装卸机械，钻凿天井、竖井和平巷用的掘进机械。
钻孔机械分凿岩机〔用于在中硬以上的岩石中钻凿炮孔〕和钻机两类，钻机又有露天钻机和井下钻机之分；挖掘机械和装卸机械包括采矿正铲挖掘机、前端式装载机、抓岩机、装岩机、装运机和双臂式装载机等；掘进机械包括天井钻机、竖井钻机和平巷掘进机等。
②采煤机械。
从20世纪40年代后期之后，采煤从单一生产工序的机械化，发展为全部工序的综合机械化，至20世纪80年代，广泛采用综合机械化采煤，主要机械有滚筒采煤机、刨煤机、弯曲刮板运输机、自移式液压支架、桥式转载机和伸缩胶带运输机等。
③石油钻采机械。
又叫石油矿场机械，包括陆地石油钻采机械和海洋石油钻采机械。
陆地石油钻采机械按开采工序分为钻井机械、采油机械、修井机械和维持油井高产的压裂、酸化机械；海洋石油钻采机械与陆地石油钻采机械相似，分为钻井装置和采油系统。
采矿机械是直接开采有用矿物和开采准备工作所用的机械设备，主要有开采金属矿石和非金属矿石的采掘机械；开采煤炭用的采煤机械；开采石油用的石油钻采机械等。
第一台风动圆片采煤机是由英国工程师沃克设计的，约于1868年制造成功；19世纪80年代，美国有数百口油井用蒸汽为动力的冲击钻钻凿成功；1907年，又用牙轮钻机钻凿油井和天然气井，并从1937年起，将它用于露天矿钻进。
采掘机械是主要用于井下和露天矿山开采的机械，包括钻炮孔用的钻孔机械；挖装矿岩用的挖掘机械和装卸机械；钻凿天井、竖井和平巷用的掘进机械等。
矿山机械-第二章-掘进机械
YN27C型内燃凿岩机
高速液压凿岩机
气动凿岩机HY20
手持式凿岩机Y26型
四、气动凿岩机
气动凿岩机组成： 冲击配气机构、转钎机构、排屑机
构和润滑机构等
钎杆1尾端装入凿岩机2机头钎套内， 注油器3连接在风管5上，使压气中混有 油雾，对凿岩机内零件进行润滑，水管 4供给清除岩粉用水，气腿6支撑凿岩机 并给以工作所需推进力。
气腿凿岩机的外形
1-钎杆；2-凿岩机；3-注油器； 4-水管；5-风管；6-气腿
五、液压凿岩机
1.概述 液压凿岩机是在气动凿岩机的基础
上发展起来的一种凿岩机。它是利用高 压液体的动力，推动活塞在缸体内往复 运动。
液压凿岩机具有以下优点： （1）动力消耗小，能量利用率高。 （2）凿岩速度高。 （3）作业条件高。 （4）润滑好，提高了零件寿命。 （5）操作方便，适应性强。
按照工作机构切削工作面分类：
1）部分断面巷道掘进机 其工作机构为一条悬臂和安装在悬臂上的截 割头所组成，悬臂可以上下左右摆动，主要 用于煤巷和半煤岩巷的掘进。
2）全断面巷道掘进机 全断面掘进机主要用于巷道全断面的一次钻 削式成形，主要用于掘进岩石巷道，多用于 涵洞和隧道的开凿。
◆ 隧道掘进机械，一般分为两种： （1）臂式掘进机(Boom-type Roadheader)； （2）全断面隧道掘进机，简称TBM
（7）具有防滑装置，以防机器沿斜坡自动下滑。
（8）具有内外喷雾灭尘装置。
（9）工作稳定可靠，操作简单方便，操作手把或 按钮尽量集中，日常维护工作少而容易。
三、凿岩机的种类
凿岩机的种类很多，按所用动力可分为 气动、电动、内燃和液压等四类。
矿山机械术语 第2部分：装载设备-最新国标
目次1范围 (1)2术语和定义 (1)2.1矿用单斗挖掘机 (1)2.1.1机械正铲式挖掘机 (1)2.1.2步行式拉铲 (4)2.1.3矿用液压挖掘机 (6)2.2轮斗挖掘机 (7)2.2.1基本术语 (7)2.2.2结构术语 (8)2.3装岩机 (9)2.3.1装岩机 (9)2.3.2正装后卸轨轮式装岩机 (9)2.3.3侧卸装岩机 (12)2.3.4耙斗装岩机 (13)2.4装运机 (20)2.4.1基本术语 (20)2.4.2结构术语 (21)2.5铲运机 (22)2.5.1基本术语 (22)2.5.2结构术语 (28)2.6铲斗式装载机 (30)2.6.1基本术语 (30)2.6.2结构术语 (31)2.7连续式装载机 (32)2.7.1基本术语 (32)2.7.2结构术语 (36)2.8抓岩机 (38)2.8.1基本术语 (38)2.8.2结构术语 (42)矿山机械术语第2部分：装载设备1范围本文件规定了矿山机械装载设备的术语和定义。
本文件适用于矿山机械装载设备的科研、设计、制造、使用、教学、管理和出版等领域。
2术语和定义2.1矿用单斗挖掘机2.1.1机械正铲式挖掘机2.1.1.1基本术语2.1.1.1.1机械正铲式挖掘机mechanical mining shovel适合于露天矿山作业，铲斗标准斗容不小于4m3，由电动机驱动，通过机械传动使转台在360°范围内任意旋转，由正铲工作装置实现矿物的挖掘、提升、回转和卸料的周期式作业，在机器本身的任何一种作业循环里无需移动机体，靠履带式行走机构实现移位的自行式机械。
见图1。
标引序号说明：1—行走机构；2—司机室；3—动臂；4—推压机构；5—斗杆；6—铲斗；7—转台图1标准斗 2.1.1.1.2容standard capacity挖掘松散密度为1.8t/m 3的矿岩时铲斗的容量。
2.1.1.1.3斗容范围capacity scope根据不同的挖掘物所配置的不同形式、不同规格的铲斗容量范围。
东大14秋学期《矿山机械Ⅰ》在线作业2答案
14秋学期《矿山机械Ⅰ》在线作业2
一,单选题
1. 外轨抬高的目的是______________________。
(a)增加机车与轨道的粘着重力(b)重力的分量与离心力平衡(c)保证转弯时车轮不与轨道干涉(d)限制列车运行速度
(b)
A. 增加机车与轨道的粘着重力
B. 重力的分量与离心力平衡
C. 保证转弯时车轮不与轨道干涉
D. 限制列车运行速度
正确答案：B
2. 翻转式箕斗宜采用_____________________阶段速度图。
A. 三
B. 四
C. 五
D. 六
正确答案：D
3. 在钢丝绳规格表中所给出的钢丝绳的质量是指_____________________。
A. 1m长度钢丝绳的质量
B. 10m长度钢丝绳的质量
C. 每卷钢丝绳的质量
D. 100m长度钢丝绳的质量
正确答案：D
二,多选题
1. 当采用尾绳时可以是_____________。
A. 静力平衡系统
B. 静力不平衡系统
C. 单容器提升系统
D. 双容器提升系统
正确答案：ABCD
2. 验算提升机卷筒宽度是需要计入的钢丝绳长度包括________________。
A. 矿井深度
B. 钢丝绳最大悬垂长度
C. 摩擦圈和错绳圈
D. 试验绳长
正确答案：ACD。
矿山机械概述1
矿山机械简报第一篇矿山机械概述一、行业概念及定义矿山机械，指地下或露天，用于对金属、煤炭、石油、化工等各种矿石或建筑用石的开采设备制造，以及矿石筛选、分类、分离、洗选、轧碎或类似加工工艺使用的专用机械的制造。
根据国家统计局制定的《国民经济行业分类与代码》，中国把采矿采石设备制造归入专用设备制造中的矿山、冶金、建筑专用设备制造。
二、行业主要产品大类产品主要包括：矿山采掘设备：钻孔机、凿岩机、抓岩机、采煤机、截煤机、掘进机、矿用电铲等；地下专用的连续运送货物或材料的输送机、升降机、提升设备及绞车等；矿石洗选设备：破碎设备、研磨设备、筛分设备、分级设备、洗矿及脱水设备；履带式牵引车、履带式拖拉机；第二篇矿井采掘机械第一章凿岩机械一、凿岩机械概述凿岩原理：凿岩机就是一种在岩壁上钻凿的钻眼机械，用于钻爆法掘进巷道。
凿岩机类型：凿岩机种类很多，按所用动力可分为气动、电动、内燃、液压四类。
凿岩机按支撑和推进方式可分为手持式、气腿式、伸缩式、导轨式气动凿岩机广泛应用于巷道掘进。
二、气动凿岩机气动凿岩机的类型和构造：气动凿岩机结构简单、工作可靠、使用安全，在煤矿中应用较早较多。
气动凿岩机按操作方式可分为手持式、气腿式、导轨式三种。
按频率又可分为低频（冲击频率42Hz以下）和高频凿岩机。
按转钎机构又可分为内回转式和独立回转式。
气动凿岩机由操作机构、配气机构、转钎机构、吹洗机构组成。
三、液压凿岩机液压凿岩机是在气动凿岩机的基础上发展起来的一种凿岩机。
它是利用高压液体为动力，推动活塞在缸体内往复运动，冲击钎杆来破碎岩石的。
与气动凿岩机比有以下优点：动力消耗少；凿岩速度高；作业条件好，无排气噪声；润滑好，寿命长。
四、锚杆钻机在巷道锚杆支护过程中，用于锚杆孔德钻进。
目前锚杆机的种类较多。
按驱动方式可分为气动、电动、液压等。
五、凿岩台车凿岩台车定义：支承、推进和移动一台或多台凿岩机的车辆。
也称钻孔台车。
是隧道及地下工程采用钻爆法施工的一种凿岩设备。
矿山机械试题库及答案
《矿山机械》试题库总题量(156)第一章流体力学基础填空题:10判断题:4选择题:3术语解释:5简答题：10计算题：3（共35）第二章矿井排水设备填空题:9判断题:3选择题:2术语解释:2简答题：10计算题：1（共27）第三章矿井通风设备填空题:9判断题:3选择题:2术语解释:2简答题：8计算题：1（共27）第四章矿山空气压缩设备填空题:9判断题:2选择题:5术语解释:4简答题：12解释含义：2（共34）第五章矿井提升设备填空题:10判断题:2选择题:4简答题：14解释含义：3（共33）第一章流体力学基础一、填空题（每空1分）1、流体是液体和气体的总称。
2、流体的体积随温度的升高而膨胀的性质叫做流体的膨胀性。
3、流体粘性的大小用粘度表示，常用的粘度有动力粘度、运动粘度、相对粘度。
4、液体在管路中流动时的能量损失有沿程（水头）损失和局部（水头）损失。
5、以真空为基准的压强称为绝对压强。
6、以环境压强为基准的压强称为相对压强。
7、液体中压强相等的点组成的面称为等压面。
8、单位时间内流过某通流截面的液体体积称为流量。
9、沿程损失只发生在管路的直线段上。
10、局部损失发生在管路的非直线段上。
二、判断题（每题1分）1、所有的流体都具有粘性。
（√）2、只有运动的流体才具有粘性。
（×）3、静止的流体中任一点所受到的各个方向的静压强均相等。
（√）4、静止的液体中任一水平面都是等压面。
（×）三、选择题：1、流体的温度不变，压力增加时，体积会（B ）。
A、不变B、减小C、增大2、（A ）损失只发生在管路的直线段上。
A、沿程B、局部C、能量3、在流体的管路中，通流面积大的地方，流速（B ）。
A 、大B、小C、不变四、术语解释（每个5分）1、流动性流体分子内聚力小，易于流动，没有固定形状的性质。
2、流量单位时间内流过某通流截面的流体体积称为流量。
3、等压面液体中压强相等的点组成的面叫做等压面。
4、绝对压强以完全真空为基准的压强称为绝对压强。
矿山固定机械试题及答案
矿山固定机械试题及答案一、单选题（每题2分，共20分）1. 矿山固定机械中，以下哪个设备是用于提升矿石的？A. 破碎机B. 磨矿机C. 提升机D. 浮选机答案：C2. 矿山固定机械的维护周期通常由什么决定？A. 设备使用频率B. 设备价格C. 矿石种类D. 操作员技能答案：A3. 在矿山固定机械中，以下哪个设备不是用于破碎矿石的？A. 颚式破碎机B. 圆锥破碎机C. 球磨机D. 振动筛答案：D4. 矿山固定机械在运行过程中，下列哪项不是常见的故障？A. 轴承过热B. 齿轮磨损C. 矿石品质下降D. 皮带打滑答案：C5. 对于矿山固定机械，下列哪个参数不是其性能指标？A. 处理能力B. 能耗C. 矿石品位D. 噪音水平答案：C6. 矿山固定机械的润滑系统的作用是什么？A. 减少摩擦B. 增加摩擦C. 提高矿石品位D. 降低噪音答案：A7. 矿山固定机械中，以下哪个设备是用于分离矿物和脉石的？A. 破碎机B. 磨矿机C. 浮选机D. 筛分机答案：C8. 矿山固定机械的电气控制系统通常包括哪些部分？A. 传感器B. 控制器C. 执行器D. 所有选项答案：D9. 在矿山固定机械中，下列哪项措施不是用于提高设备安全性的？A. 安装紧急停止按钮B. 设置防护罩C. 减少操作员数量D. 定期安全培训答案：C10. 矿山固定机械的传动系统通常由哪些部件组成？A. 电机B. 减速器C. 联轴器D. 所有选项答案：D二、多选题（每题3分，共15分）1. 矿山固定机械的常见类型包括哪些？A. 破碎设备B. 磨矿设备C. 选矿设备D. 输送设备答案：ABCD2. 矿山固定机械的维护工作通常包括哪些内容？A. 清洁设备B. 检查润滑系统C. 更换磨损部件D. 调整设备参数答案：ABC3. 在矿山固定机械中，下列哪些因素会影响设备的性能？A. 设备的制造质量B. 操作员的操作技能C. 矿石的硬度D. 设备的运行环境答案：ABCD4. 矿山固定机械的安全操作规程通常包括哪些内容？A. 操作前的设备检查B. 操作过程中的监控C. 紧急情况下的应对措施D. 操作后的设备清洁答案：ABC5. 矿山固定机械的故障诊断方法包括哪些？A. 视觉检查B. 听觉检查C. 振动分析D. 温度测量答案：ABCD三、判断题（每题1分，共10分）1. 矿山固定机械的维护工作可以完全由自动化系统完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北大学继续教育学院
矿山机械_I试卷（作业考核线下） B 卷（共 3 页）
1 带式输送机的承载元件是_____(a)_________。
(a)输送带 (b)托辊 (c)滚筒 (d)驱动装置
2 下面说法中正确的是_____(a) (d)__________________。
(a)通常水平布置带式输送机的驱动装置应该布置在头部；
(b)通常水平布置带式输送机的驱动装置应该布置在尾部
(c)拉紧装置布置在传动滚筒的分离点； (d)拉紧装置布置在输送带张力最小位置。
3影响连续动作式运输设备的运输能力的因素有____(a) (c)________________。
(a)设备运行速度； (b)运输距离； (c)单位长度上的货载质量； (d)设备的重量。
4 矿井提升机制动器的作用有___(a) (b) (c) (d)___________________。
(a)在减速阶段参与提升机的控制； (b)在提升终了或停止时闸住提升机；
(c)在必要时进行安全制动，对提升系统进行保护； (d)在打开离合器时能闸住活滚筒。
5 翻转式箕斗提升应采用___(c)__阶段速度图。
(a)三阶段速度图； (b)五阶段速度图； (c)六阶段速度图； (d)四阶段速度图。
二、解释下列术语(20分)
1 提升速度图
速度图是指横轴为时间，纵轴为提升容器的速度，在坐标系下给出提升容器的速度与时间函数关系曲线
2 轨距和轮缘距
轨距是指直线轨道上，两根钢轨轨头内缘在垂直中心线方向的距离。
车轮轮缘外侧工作边的距离称为轮缘距
3 井底车场
井底车场是井筒附近各种巷道的综合体，从运输观点上来看井底车场是一个主要地下车站。
矿井通往地面的全部货载及地面运入的材料、设备、人员等均需通过井底车场，是井下运输的枢纽站
4 带式输送机的附加阻力
附加阻力产生于加料区物料加速惯性力和摩擦力，摩擦力产生于导料槽与胶带间的摩擦，从动滚筒轴处产生的摩擦阻力以及胶带在滚筒上缠绕产生的弯曲阻力
5 辙岔号码
辙岔号码是用辙岔中心角的半角的正切值的两倍表示的。
它的几何意义是辙岔中心角为顶角的等腰三角形的底与高之比
三、简答题(15分)
(1)对矿车有哪些要求？
对矿车的要求是高度的坚固性能承受静载荷和动载荷的作用在容积一定
的条件下矿车外形尺寸应尽可能小运行阻力要小有足够的稳定性。
在使用
方面要求摘挂钩方便卸载干净清扫容易润滑简单。
(2)简要说明推车机的种类与适用范围。
按用途分为向翻车机内推送不摘钩的推车机这种推车机一般是每次将一辆或两辆矿车推入翻车机卸矿同时将翻车机中矿车顶出。
这种推车机推力大但推车速度不高约0.5m/s 用在井下装车站和倾斜巷道收发车场内推送不摘钩车组的推车机这种推车机也是用来推动整个车组的需要工作推力大因装车工作要求推车速度较低其推车速度为0.15~0.25m/s向提升罐笼和翻车机内推送单个或成对矿车的推车机因推车机只需推动一辆或两辆矿车只需要较小的推力但动作要求较为迅速其推动速度为lm/s而后退速度约为1.2~1.4m/s。
按传动部的类型分为电动的、气动的和电动液压的推车机。
按
牵引机构的类型分为链式、绳式和活塞式推车机。
按牵引机构的布置特点分为链式和绳式牵引机构的两分支股布置在垂直平面的链式和绳式牵引机构的两分支股布置在水平面内的推车机。
按牵引机构的运行特点分为可逆的和不可逆的推车机。
按推爪的型式分为单推爪的和双推爪的推车机。
按推爪作用于矿车上的部位分为推车底上的专用挡板的推车轴的和推车箱的也有推矿车缓冲器碰头的推车机
(3)轨道线路是如何连接计算？
道岔为一整体、轨距、倾角不因连接而变化曲线段和道岔连接时在道岔范围内外轨不能超高轨距也不能加宽。
为了保证曲线段外轨超高和轨距加宽必须在道岔和曲线段之间加一段插入的长度一般应大于或等于外轨超高和轨距加宽的递增或递减距离。
如果由于其种原因不希望加入较长的插入段也可在曲线本身范围内逐渐地垫高外轨和加宽轨距。
此时在道岔和曲线必须加入一个最小插入段。
最小插入段应为200300mm。
轨道连接计算就是通过线路布置的尺寸计算出插入段长度如果插入段长度满足要求就说明连接是可能的否则线路不能连接
四、如图所示带式输送机，输送带单位长度质量为
q (m/kg)，重段托辊位长度转动部分质量
p
q '(m/kg)、空段托辊位长度转动部分质量p
q '' (m/kg)。
由两点向输送机装载，A 处为1Q (t/h)、B 处为2Q (t/h)，重段托辊阻力系数为ω'，空段托辊阻力系数为ω''，写出重段和空段的阻力。
(20分)
题四图
由于输送机存在两个倾角与输送量不同的区段因而只需要将输送机划分成两个区段两个区段的阻力
的合就是总阻力。
重段阻力
βq2)sin +l2g(q0-]βq2)cos +(q0+p 'l2g[q +ω'q1]+q0+p 'l1g[q =ω'Fzh 空段阻力
p βl2gq0sin +]βq0cos +p 'l2g[q +ω''q0]''+l1g[q =ω''Fzh 其中 =q1 Q13.6v =，q2 Q23.6v+Q1
五、已知提升高度为600m 的矿井，采用罐笼提升，加减速度均为0.6m/s 2，最大运行速度为8m/s ，试计算出一次提升时间，并画出速度图。
(15分) H 600米a 加a 减0.6 m/s^2大小V 8 m/s 由题意知匀加速阶段和匀减速阶段的时间是相等的即t 加t 减 由 V a 加* t 加 及 V a 减*t 减 得 t 加V / a 加8 / 0.6
40 / 3秒t 减40 / 3秒 显然匀加速阶段和匀减速阶段的距离是相等的即H 加H 减 由 H 加[V 0/ 2 ] *t 加 得H 加8 / 2*40 / 3160 / 3米 H 减160 / 3米 所以匀速上升阶段的距离是 H 匀H H 加H 减600[ 160 / 3160 / 3]1720 / 3 米 得匀速上升阶段的时间是 t 匀H 匀 / V 1720 / 3 / 8215 / 3秒 可见提升一次的总时间是 t 总t 加t 匀t 减40 / 3
215 / 340 / 3295 / 398.33秒 速度图象图形似梯形040 / 3秒是倾斜直线40 / 3秒255 / 3秒是平行暑时间轴的直线255 / 3秒295 / 3是倾斜直线。
六、矿车沿坡道自溜运行，如图所示，已知1i ，1L ，2i ，2L ，A v 和C v ，试问矿车的阻力系数如何计算？(15分)
题六图。
