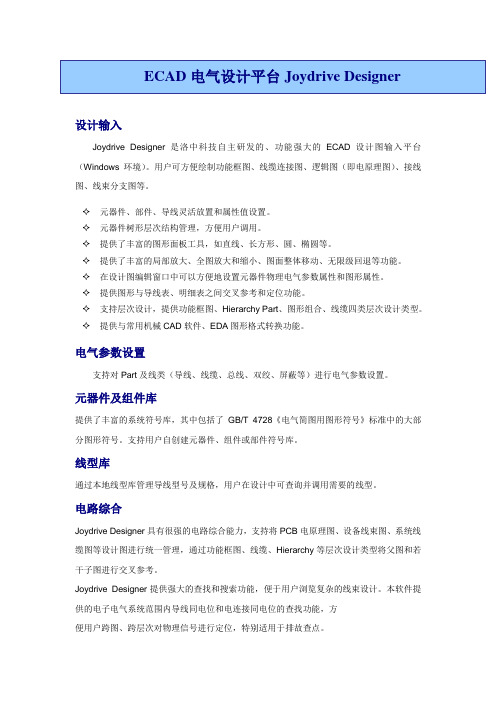

ECAD电气设计平台Joydrive Designer
设计输入Joydrive Designer是洛中科技自主研发的、功能强大的ECAD设计图输入平台（Windows环境）。
用户可方便绘制功能框图、线缆连接图、逻辑图（即电原理图）、接线图、线束分支图等。
✧元器件、部件、导线灵活放置和属性值设置。
✧元器件树形层次结构管理，方便用户调用。
✧提供了丰富的图形面板工具，如直线、长方形、圆、椭圆等。
✧提供了丰富的局部放大、全图放大和缩小、图面整体移动、无限级回退等功能。
✧在设计图编辑窗口中可以方便地设置元器件物理电气参数属性和图形属性。
✧提供图形与导线表、明细表之间交叉参考和定位功能。
✧支持层次设计，提供功能框图、Hierarchy Part、图形组合、线缆四类层次设计类型。
✧提供与常用机械CAD软件、EDA图形格式转换功能。
电气参数设置支持对Part及线类（导线、线缆、总线、双绞、屏蔽等）进行电气参数设置。
元器件及组件库提供了丰富的系统符号库，其中包括了GB/T 4728《电气简图用图形符号》标准中的大部分图形符号。
支持用户自创建元器件、组件或部件符号库。
线型库通过本地线型库管理导线型号及规格，用户在设计中可查询并调用需要的线型。
电路综合Joydrive Designer具有很强的电路综合能力，支持将PCB电原理图、设备线束图、系统线缆图等设计图进行统一管理，通过功能框图、线缆、Hierarchy等层次设计类型将父图和若干子图进行交叉参考。
Joydrive Designer提供强大的查找和搜索功能，便于用户浏览复杂的线束设计。
本软件提供的电子电气系统范围内导线同电位和电连接同电位的查找功能，方便用户跨图、跨层次对物理信号进行定位，特别适用于排故查点。
项目管理Joydrive Designer提供项目管理、设计相关文档管理等。
软件接口Joydrive Designer提供与EDA、机械2D/3D、PDM 、MSOffice等软件的接口（可定制）：●Cadence OrCAD、Mentor DxDesigner、Altium；●AutoCAD等二维CAD软件；●Pro/E、CATIA、UG、SolidEdge、SolidWorks；●Microsoft Word/Excel。
电气CAD软件推荐哪些软件适合电气工程师使用
电气CAD软件推荐哪些软件适合电气工程师使用电气CAD软件推荐随着科技的不断发展，电气工程师在工作中使用CAD软件已成为常态。
CAD（计算机辅助设计）软件为电气工程师提供了一种便捷和高效的方式来设计和绘制电气图纸。
然而，有许多种不同的CAD软件可供电气工程师选择。
那么，哪些软件是最适合电气工程师使用的呢？在本文中，将介绍一些推荐的电气CAD软件，以帮助电气工程师在设计和绘制电气图纸时作出明智的选择。
1. AutoCAD ElectricalAutoCAD Electrical是一款专为电气工程师设计的CAD软件。
它提供了丰富的电气符号库和预定义模板，使得电气工程师可以快速创建和编辑电气图纸。
AutoCAD Electrical还具有自动编号功能，可以轻松生成设备和线路的唯一标识。
此外，该软件还允许电气工程师进行电气计算和分析，以确保设计的准确性和安全性。
2. EPLAN Electric P8EPLAN Electric P8是一种功能强大的电气设计软件，广泛应用于自动化和控制系统的设计领域。
它提供了一个直观的用户界面和丰富的电气符号库，使得电气工程师可以轻松地创建和编辑电气图纸。
EPLAN Electric P8还具有智能化的元件选择功能，可以根据用户输入的参数自动生成电气图纸。
此外，该软件还支持与其他系统（如PLC和SCADA）的集成，并提供了先进的数据管理功能。
3. SolidWorks ElectricalSolidWorks Electrical是一款集成在SolidWorks CAD软件中的电气设计工具。
它提供了强大的设计功能，包括电气图纸和线路布线的创建、电气符号库的管理以及电气元件的模型化。
SolidWorks Electrical还支持与机械设计的集成，使得电气和机械工程师可以在同一平台上进行协同设计。
4. CATIA Electrical ManufacturingCATIA Electrical Manufacturing是一款面向电气工程师和制造工程师的CAD软件。
基于CAD软件的线束回路图快速绘制方法
基于CAD软件的线束回路图快速绘制方法CAD软件是当今制造业中广泛使用的工具，它可以用于设计和制作各种机械和电子产品。
在制作这些产品时，线束回路图是不可或缺的一部分。
线束回路图描述了电子产品中电路和线束的布局。
为了提高生产效率，线束回路图必须尽快地绘制完成。
以下是CAD软件中线束回路图的快速绘制方法。
第一步是了解线束回路的构成。
线束回路图通常包含以下部分：1. 接口连接–用于连接不同部分的线束，如输入输出线束2. 电源–用于提供电源3. 控制板–用于控制电气元件4. 驱动器–用于控制各种机器和设备5. 传感器–用于监测环境和性能了解了这些，就可以进入下一步，确定绘制的步骤。
以下是绘制线束回路图的步骤：1. 在CAD软件中打开线束回路的基本图纸。
2. 标记主要组件，如电源、驱动器和接口连接。
3. 确定并标记线束走向，以及各个元件之间的连线。
4. 注明每个元件所指向的方向，这一步非常重要，因为它可以帮助制造商在产品制造过程中理解线路的正确布局。
5. 最后，增加细节和注释，如电气元件的详细信息、安装工装和附件等。
以上是线束回路图的基本绘制步骤，但要想提高绘制效率，需要使用CAD软件自带的一些功能和插件。
首先，CAD软件通常会提供基础元件库，以帮助制造商快速创建电子元件。
这些元件具有标准的外形和属性，可以被直接拖放到画面中。
其次，使用CAD软件提供的自动布线和布局功能，可以自动计算最佳线路，从而提高布线效率。
最后，为了提高绘图速度，可以考虑使用CAD软件中已经存在的模板。
这些模板包含着线束回路图的基本布局和视觉效果。
制造商只需将元件库和线路路径以及其他细节自行添加至模板中即可。
在CAD软件中快速绘制线束回路图的关键是了解线路布局的基本原则，并且尽量使用CAD软件自带的功能和工具来完成绘图。
这样可以确保绘图过程尽快完成，并且减少错误和不必要的重复工作。
另外，还有一些其他的技巧可以进一步提高线束回路图的绘制速度和精度。
化工工程施工必备软件
化工工程施工必备软件随着科技的发展和信息化的进步，各行各业都在不断地提高自己的生产效率和管理水平。
在化工工程施工领域，软件的应用也变得日益重要。
化工工程施工必备软件是指在化工工程施工过程中，为了提高效率和准确性而使用的软件工具。
这些软件包括设计、施工、管理、监控等各个方面，能够帮助工程师和施工人员更加高效地完成工作。
一、设计软件1、CAD软件CAD是计算机辅助设计的简称，是设计工程师的基本工具。
在化工工程施工中，使用CAD 软件可以快速准确地绘制工程的图纸和平面图，方便施工人员按照图纸进行作业。
CAD软件还拥有复制、编辑、修改等功能，能够提高设计效率和方便设计的实施。
2、3D建模软件3D建模软件是CAD软件的高级版本，它能够将工程图纸转化为三维模型，呈现出真实的效果。
在化工工程施工中，施工人员可以通过3D模型更直观、更清晰地理解工程的结构和布置图，更好地完成工作。
二、施工软件1、进度管理软件进度管理软件是施工过程中非常重要的软件工具，能够帮助工程师和施工人员准确地掌握工程的进度情况。
这些软件可以绘制施工进度表，分析施工进度，提醒未完成的任务，帮助管理人员制定相应的措施。
2、成本管理软件在化工工程施工中，成本管理非常重要，而成本管理软件可以帮助管理人员准确地掌握每个阶段的成本情况，分析预算和实际情况，对工程的费用进行合理的控制。
3、材料管理软件材料管理软件是用于与材料相关的各种操作，包括材料的采购、领用、库存管理、发放等。
对于化工工程施工来说，材料管理软件可以帮助管理人员更好地组织和控制材料的使用，提高工程的资源利用效率。
4、工程测量软件工程测量软件是用于测量和绘制地理数据的软件，它可以帮助施工人员进行工程测量和设计。
在化工工程施工中，施工人员可以使用工程测量软件进行地理数据的采集和处理，更加准确地了解工程的实际情况。
三、管理软件1、项目管理软件项目管理软件是用于帮助管理人员制定项目计划、分配任务、跟踪进度和监督工程过程的工具。
电气CAD绘软件推荐
电气CAD绘软件推荐在电气工程领域中，CAD绘图软件是必不可少的工具之一。
它们能够帮助设计师们快速准确地绘制基于电气原理图、电路图、布线图、控制电路图、接线图等等。
但众所周知，目前市场上的CAD软件品牌林林总总，使得一些人在选择合适软件方面感到迷茫。
本文将会介绍几个值得推荐的电气CAD绘软件。
1. AutoCAD Electrical作为领先的CAD软件品牌之一，AutoCAD Electrical被广泛认为是最优秀的电气CAD软件之一。
它有着完善的功能和工具，专门针对电气绘图而设计。
其绘图工具具有灵活性、高质量和易于使用性，提供了丰富的符号和交互元件库，支持直接创建和修改电路图符号。
同时，它还有完整的自动化工具，能够准确地标记、编号和跟踪线路，能有效简化复杂性，减少错误。
2. SolidWorks ElectricalSolidWorks Electrical是一款综合解决方案，允许电气和机械工程师协同设计。
它提供一组设计工具，如电气符号库、断路器、电机、传感器、开关和按钮，以及电缆和线束等，并具有针对电气系统的自动和半自动功能，如组装、连线和标号，可实现关键工作流自动化，提高工作效率和准确性。
3. Altium DesignerAltium Designer是一个完整的ECAD软件平台，提供了针对电路板设计、嵌入式软件开发和PCB集成三个主要方面的全面解决方案。
它可以处理所有电气设计任务，如电路图、PCB设计和布线。
此外，Altium Designer还提供了工程管理和协作工具，使工程师团队之间的协作更加流畅。
4. EagleEagle是一款电路板设计软件，允许用户创建和修改PCB设计以及原理图。
作为一款可定制的电子设计自动化工具，Eagle具有针对电气工程师的设计工具，其绘图功能可以生成高质量的电路图和印刷电路板布局图。
此外，在Eagle中内置了大量原厂制造商库。
5. ProteusProteus是一款综合的设计与仿真工具，可用于设计电路图、PCB设计、模拟、绘图和自动控制系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
bqCAD 北旗CAD
北旗CAD汽车线束工艺设计软件
北京洛中科技有限公司
1 概述
北旗CAD汽车线束工艺设计软件是基于AutoCAD的线束工艺辅助设计系统。
本软件已在国内多个线束加工企业得到成功应用。
本软件包括标准模板图绘制、排线图生成、内联工艺卡生成、下线压接卡生成、预装工艺卡生成和物料明细表生成等模块和功能，覆盖线束工艺设计的全过程。
本软件自动化设计功能强，通过对线束图纸进行自动分析，自动生成内联工艺卡、预装工艺卡，自动生成下线压接卡、套管用量表、物料明细表等工艺文件，大大提高线束工艺设计能力和效率。
本软件提供了功能强大的工程数据库，支持用户编辑及调用工艺设计过程中用到的护套、端口、端子及其它附件等元件部件材料信息。
2 技术特点
本软件具有如下技术特点：
（1）自动生成各工艺卡及物料明细
软件自动成生内联工艺卡、预装工艺卡、下线压接卡以及物料明细表等卡片，不但减少了以往依靠人工制卡的工作量，还有效提高了卡片的准确度及有效性。
此外，工艺卡布局的部分参数提供给用户设置，便于用户制定不同卡片，使用户能够根据不同要求，方便地改变各种工艺卡的样式和内容。
（2）灵活的回路提取方式
软件提供回路明细表、根据线号规则、自定义提取三种方式灵活进行回路提取，不但减少用户的输入量，还能适应未来提取规则的变化。
（3）自动完成尺寸标注
传统的利用纯CAD软件画图，用户需要手动给图纸添加各种尺寸标注。
通过使用该软件，图纸所有的尺寸标注能够自动生成，非常方便。
（4）提供设计规则检查功能
用户所绘制出来的线束图纸，必须进行有效性设计规则检查，以确保其满足工程、工艺要求。
软件具备自动规则检查功能，检查内容包括：图纸上各部件的标识是否唯一、是否存在孤立的部件连接点、导线是否连通、导线的属性是否一致及回路明细表与标准模板图是否一致等。
（5）强大的图纸编辑能力
用户可以方便地对已绘制好的图纸执行修改、移动、删除及连接等操作，使用户更加方便地绘制出所需要的线束图纸。
（6）强大的图纸库及版本管理功能
本软件通过与工程数据库连接，获得线束图纸构件的基本图形数据，用户只需要输入一些简单的工程与物理属性信息，便可绘制出复杂的线束图纸，节约了用户大量的绘图时间，提高了线束生产效率。
（7）交互方式与通用CAD兼容
软件的使用方式跟市面通用CAD完全相同,任何熟悉通用CAD基本使用的用户都可以轻松上手。
在交互方式上，提供工具条、高级菜单、面板、命令行按钮等多种交互方式，尽可能减少用户的输入量，尽最大限度提高用户的操作速度。
在实体选择方式上，提供点选（依靠左键点击选中实体）、窗口选择、窗交选择三种选择方式，可一次选择多个实体。
提供更高级的编辑功能，方便用户对图纸进行修改。
3 软件功能
（1）绘制标准模板图
本软件针对线束设计提供了很强的模板绘制功能。
用户利用本功能可方便地完成1：1的线束流水板图绘制工作，在图中方便放置和编辑部件（如护套、保险丝盒、继电器盒等）、搭铁、橡胶件、连接器、技术要求等。
本软件针对模板图提供了规则检查功能，用户可在初步完成绘图后，运行设计规则检查功能，软件将自动报告设计图的
此外还能自动实现对标准模板图的正确性进行检测。
提供修改、复制、删除、平移、连接等常规图纸编辑功能，用户在绘图过程中，可以随时执行退出、保存、另存等命令，操作方式跟目前市面上通用CAD软件的使用方式兼容。
图1为利用软件绘制出来的线束工艺图纸。
图1绘制标准模板图
（2）预装工艺卡设计
图2 预装设计交互界面
主要用于辅助用户设计预装工艺卡片，软件能够自动根据用户所绘制的标准模板图提取出各个可进行预装的子装配体，在此基础上，还提供修改子装配体的功能，方便用户能够根据不同的需求生成不同的预装方案。
修改功能包括：1）删除部件：能够把不需要预装的部件（护套）从子装配体中删除出去。
2）删除端子：能够把部件端口中不需要预装的导线从子装配体中删除出去。
3）删除附加件：可以把不需要预装的附加件（如热缩管、防水栓、防水堵、泡棉等）从子装配体中删除出去。
图2为预装设计时选中护套端口导线时的交互界面。
此外，软件会根据用户的设计方案自动生成预装工艺卡片，如图3所示。
图3 预装工艺卡片
（3）内联工艺卡设计
主要用于辅助用户设计内联工艺卡片，软件能够根据给定的规则自动从用户所绘制的标准模板图提取出各个连接的导通回路，并生成内联设计交互环境。
在内联设计交互环境中，用户可以进行选择、删除内联点，合并导线主干、指定端子附加件等操作。
软件会根据用户的设计方案，自动计算导线的长度尺寸并自动生成内联工艺卡片。
图4为软件生成的内联工艺卡示例。
图4 内联工艺卡
（4）下线压接卡
主要完成自动生成下线压接工艺卡，卡片包括导线线号、规格、颜色、截面、下线尺寸、左/右剥头、压接端子等，并能导出excel、pdf、html、bmp、jpg等多种格式的文件。
图5为导出excel格式下线压接卡的交互界面。
图5 下线压接卡
此外，软件还能生成一线一卡格式的卡片，如图6所示。
图6 一线一卡
（5）物料明细表(BOM)
主要负责自动统计线束生产中所需使用的物料，包括各种规格导线的长度，护套、端子的数目等，并能导出excel、pdf、html、bmp、jpg等多种格式的文件。
图7为软件导出的pdf格式的物料明细表。
图7 BOM报表
（6）线束工艺初始化
线束工艺初始化功能主要用于设置线束品种（系列）的相关参数，如线束工艺的图样品号、图样代码、版本、阶段标记、导线默认品号等等，此类参数在生成工艺卡片时需要使用，并可通过“参数设置”功能设定默认值。
（7）参数设置
主要完成软件参数配置功能，包括以下几个方面：
1）服务器参数：服务器的IP地址、端口号、用户名和密码。
2）初始化默认参数：项目初始化参数（公司名称、图纸风格、版本代码、默认品号）、内联设计参数（内联点与分支点距离、内联点与内联点距离）、外框参数（外框长度、宽度）。
3）内联工艺卡参数：内联工艺卡布局参数设置（如卡片的长度、宽度、文本高度等）。
4）放量表：导线长度尺寸放量规则设置。
5）导线颜色配置：导线中英文转换表、排线优先级顺序设置。
（8）工程数据库管理
图8数据库管理
提供完善的数据库管理工具，分为数据库客户端与管理端，更加方便用户对数据库进行操作。
客户端主要用于用户输入新的电气构件（如护套、端子等数据），该部分与线束工艺软件集成，与CAD同时使用；管理端用于确认、查看、修改、删除数据，管理端可以脱离CAD运行。
图8为数据库管理端在编辑护套相关数据的交互界面。
（9）UI插件
为了提高用户使用软件的便利性，软件提供了额外的UI插件进一步增强软件的可用性。
UI插件包括：
1）面板：包括命令按钮、模板图实体列表，方便用户对图纸进行查找、修改等操作。
2）高级菜单：对所有命令进行了分类整理，并做成菜单模块可由用户自由加载。
3）命令行按钮：在用户与软件交互过程中，命令参数采用按钮形式体现，方便用户输入。
4 软件运行环境及部署
（1）操作系统：Windows 2000/2003/XP/Vista/7
（2）CAD平台：线束工艺分析设计软件基于AutoCAD平台开发，目前支持版本为2007/2008/2009, 客户端PC机上必须安装其支持的AutoCAD软件。
（3）数据库管理系统：服务器端采用MicorSoft SQL Server 2005作为数据库管理系统。
（4）系统物理部署
如图9所示，线束工艺分析设计软件系统处于公司局域网的运行环境中，由服务器端和客户端两个部分组成，通过高速以太网连接。
图9 软件物理部署
服务器端安装在存放了工程数据库的高性能服务器上，提供线束工艺设计人员进行工艺设计所需的各项数据。
通过服务器端，数据库管理员能够完成工程数据库的维护与管理、线束工艺设计人员的信息管理等操作。
客户端安装在任何一台通过局域网能够连接到服务器的PC上。
通过客户端，线束工艺设计人员可以登录到服务器上，获取线束工艺设计所需的各项数据，完成线束工艺设计、编制物料明细表等工作。
