CAD教程：中望3D标准扫掠应用
中望3d建模基础课程标准
中望3d建模基础课程标准
中望3D建模基础课程的课程标准主要包括以下几个方面：
1.基础操作与界面熟悉：学生需要掌握中望3D的基础操作，如文件的
新建、打开、保存等。
同时，学生应熟悉中望3D的界面，了解各个功能区的用途。
2.基本建模技术：学生需要学习并掌握中望3D的基本建模技术，包括
基于特征的建模、实体与曲面的区别与联系、混合建模等。
3.基础特征与工程特征：学生需要了解并掌握中望3D中的基础特征和
工程特征，如拉伸、旋转、扫掠、倒角等。
4.曲面建模技术：学生需要掌握曲面建模技术，包括创建曲面、曲面编
辑、曲面转换实体等。
5.组合体建模：学生需要掌握组合体的建模方法，包括积木法、曲面转
换实体法、修剪法等。
6.修改与更新模型：学生应了解如何修改和更新模型，如通过参数化设
计来修改模型。
7.综合练习与项目实战：学生需要通过综合练习和项目实战来巩固和加
深对中望3D建模的理解和应用。
在评估学生的学习成果时，教师可以通过作业、项目、测试等方式进行评估，以确保学生达到了课程标准的要求。
此外，教师还可以根据实际情况对课程标准进行调整，以适应不同学生的学习需求和进度。
AUTOCAD 扫掠实体
AUTOCAD 扫掠实体扫掠实体是指通过沿开放或闭合的二维或三维路径曲线，扫掠开放或闭合的平面曲线来创建实体。
扫掠对象可以是直线、圆、圆弧、多段线、样条曲线和面域等。
单击【扫掠】按钮，选取待扫掠的二维对象，并按下回车键。
此时命令行将显示“选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]:”提示信息。
如果直接选取扫掠路径曲线，即可创建扫掠实体，效果如图10-35所示。
该提示信息中各选项的含义介绍如下。
图10-35 创建扫掠实体● 对齐如果选取二维对象后，在命令行中输入字母A ，即可指定是否对齐轮廓以使其作为扫掠路径切向的法向。
默认情况下，轮廓是对齐的，如果轮廓曲线不垂直于路径曲线起点的切向，则轮廓曲线将自动对齐。
出现对齐提示时可以输入命令No ，以避免该情况的发生。
● 基点如果选取二维对象后，在命令行中输入字母B ，即可指定要扫掠对象的基点。
如果指定的点不在选定对象所在的平面上，则该点将被投影到该平面上。
● 比例如果选取二维对象后，在命令行中输入字母S ，即可指定比例因子以进行扫掠操作。
从扫掠路径的开始到结束，比例因子将统一应用到扫掠的对象。
如果按照命令行提示输入字母R ，即可通过选取点或输入值来根据参照的长度缩放选定的对象。
● 扭曲如果选取二维对象后，在命令行中输入字母T ，即可设置被扫掠对象的扭曲角度。
扭曲角度指沿扫掠路径全部长度的旋转量；倾斜指被扫掠的曲线是否沿三维扫掠路径自然倾斜。
如图10-36所示就是输入扭曲角度为120º的扫掠实体效果。
1.选取该圆为扫掠对象 2.选取该螺旋线为扫掠路径扫掠实 体效果设置扭曲角度扭曲扫掠效果图10-36 扭曲扫掠效果。
2024版中望CAD绘图培训教程
学习使用视图操作工具，如旋转、 平移、缩放等，以便在三维空间中 自由查看和定位模型。
14
创建基本三维实体
01
02
03
基本实体创建
掌握中望CAD中创建基本 三维实体的方法，如长方 体、圆柱体、圆锥体、球 体等。
2024/1/29
拉伸与旋转
学习使用拉伸和旋转命令 将二维图形转换为三维实 体，包括拉伸面、旋转面 等操作。
DWF输出
将图形保存为DWF（Design Web Format）格式，便于在网络 上共享和查看。
输出设置
在输出过程中，可以设置文件的分辨率、颜色模式等参数，以满 足特定需求。
31
在线协作和版本控制工具
在线协作
利用云服务平台，实现多人同时在线编辑和查看图形文件，提高 团队协作效率。
版本控制
跟踪图形的修改历史，便于回溯和比较不同版本之间的差异。
2024/1/29
28
打印设置及输出选项
打印机选择 确保正确连接并选择了适当的打印机。
纸张大小和方向
根据需求设置纸张大小（如A4、A3 等）和打印方向（横向或纵向）。
2024/1/29
打印范围
选择打印当前视图、选定区域或整个 图形。
打印比例
设置图形的缩放比例，确保打印输出 的准确性。
29
多页打印和批量打印方法
插入图块 使用“插入块”命令或快捷键I，可以将已定义的图块插入 到当前图形中。在插入时，可以设置图块的比例、旋转角 度和插入点等参数。
编辑图块
双击图块或使用“编辑块”命令，可以对图块进行编辑。 编辑完成后，所有使用该图块的图形都会自动更新。
24
外部参照引入及管理
01 02
中望3D三维CAD教程--【第10章 综合案例设计(一)】
267第10章 综合案例设计 10.1 环形弹簧设计如图10-1所示为环形弹簧设计实物图。
1．参数分析1）弹簧构成环形弹簧由N 圈相同的圆杆首尾连接而成，可以将其拆分出单圈弹簧，如图10-2所示，简化成线圈，如图10-3所示。
图10-1 环形弹簧 图10-2 单圈弹簧 图10-3 单圈弹簧简化为线圈2）设置相关参数 相关参数以字母代替： （1）弹簧线圈直径为d ； （2）弹簧绕圈半径为r ； （3）弹簧环形半径为R ； （4）弹簧线圈角度为θ； （5）弹簧圈数为n 。
3）尺寸分析弹簧线之间的尺寸关系如图10-4所示。
若取值2r =20；θ /2 = 10°；d = 2；n = 36。
则3.48623579c268sin(/4)0.30384546g c θ=⋅= 2sin(/2) 3.47296355e r θ=⋅= /tan(/4)39.696155f e θ== 49.392309R f g r =-+=2．建模过程（1）新建一个零件文件，命名为环形弹簧。
（2）创建半圆弧。
选择命令【线框】→【圆弧】功能图标，选择“圆心”绘制方法，“对齐平面”选择YZ 平面，圆心及端点坐标如图10-5所示。
图10-4 弹簧线之间尺寸关系图10-5 创建圆弧（3）镜像另外一段半圆弧。
选择命令【造型】→【基础操作】→【镜像】功能图标，选择上一步绘制的圆弧为镜像实体，XZ 平面为镜像平面，如图10-6所示。
269图10-6 镜像圆弧（4）将圆弧分别绕不同方向旋转10度。
选择命令【造型】→【基础操作】→【移动】功能图标，选择“绕方向旋转”方法，各项参数设置如图10-7所示。
图10-7 旋转圆弧（5）用相同的方法旋转另一段圆弧。
此处要注意定义相反的旋转方向（或者输入角度为-10），如图10-8所示。
完成效果如图10-9所示。
图10-8 相反方向旋转另一段圆弧 图10-9 完成效果图（6）创建弹簧杆体。
选择命令【造型】→【基础造型】→【杆状扫掠】功能图标，选择270上一步完成的曲线，输入杆体直径为2，勾选“杆状体连接”选项的复选框，如图10-10所示。

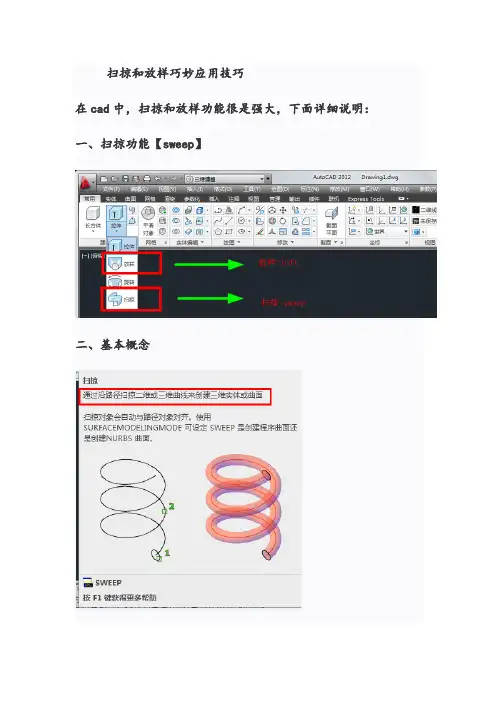

扫掠和放样巧妙应用技巧
扫掠和放样巧妙应用技巧
在cad中，扫掠和放样功能很是强大，下面详细说明：一、扫掠功能【sweep】
二、基本概念
三、概念演示效果
四、对于操作中参数的具体使用：对齐、基点、比例、扭曲参数的具体使用
五、对齐（A）说明：
扫掠前对齐垂直于路径的扫掠对象--扫掠对象和路径不垂直，也就是对象所在平面和路径不垂直，可以使用对齐选项，自动对齐路径。
六、基点（B）--扫掠对象中以哪个点为准来进行扫掠【默认为路径所通过的点】
注意下面两个图的对比：基点不同导致操作中也会出现变化①、默认情况下
②、设置基点为一个五边形端点
七、比例（S）--当比例为0.01时，会出现一段变成一个点的效果
八、扭曲（T）扫掠过程中的旋转角度--不同的扭曲效果
各个参数综合起来使用的效果比较：
①、
②、扭曲值的不同效果
③、设置基点的效果（象限点为基点）
④、注意区别效果（基点不同导致的结果不同）
扫掠动画演示：①、制作冰淇淋
②、制作莫比斯环
活学活用：①、彩色冰激凌
②螺旋线扫掠制作表面凹槽不锈钢零件
谢谢阅读，欢迎参与实践应用。
（转载请说明）。
cad中扫掠使用步骤
cad中扫掠使用步骤CAD中扫描使用步骤CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的技术工具。
其中的扫描功能可以帮助用户将纸质图纸转化为CAD中的矢量图形，提高效率并方便后续编辑和修改。
下面将介绍CAD中扫描的使用步骤。
1. 打开CAD软件双击打开CAD软件，并等待软件完全加载。
在CAD的界面中，我们可以看到各种工具栏和菜单。
2. 准备扫描设备在进行扫描之前，需要确保扫描设备已经连接到计算机并且正常工作。
可以通过USB接口或者网络连接将扫描仪连接到计算机。
3. 打开扫描工具在CAD的界面中，点击菜单栏中的“插入”或“工具”选项，然后选择“扫描”或“扫描工具”。
这将打开扫描工具的界面。
4. 配置扫描设置在扫描工具的界面中，可以进行一些扫描设置的配置。
比如，可以选择扫描的分辨率、颜色模式和文件格式等。
根据实际需要进行相应的设置。
5. 放置图纸将要扫描的纸质图纸放置在扫描仪的扫描台上，并确保图纸没有褶皱或折痕，以免影响扫描效果。
6. 执行扫描点击扫描工具界面上的“扫描”按钮，开始执行扫描操作。
在扫描的过程中，可以通过界面上的进度条来查看扫描的进度。
7. 确认扫描结果扫描完成后，可以在扫描工具的界面上查看扫描结果。
通常情况下，扫描结果会以图像的形式显示在界面上。
8. 转化为CAD格式将扫描结果转化为CAD中的矢量图形是扫描的最终目的。
点击扫描工具界面上的“转换为CAD”或类似的选项，将扫描结果转化为CAD格式。
在转化过程中，可以选择一些转化选项，比如曲线平滑度和颜色分离等。
9. 保存并导入CAD转化完成后，点击扫描工具界面上的“保存”或“导入CAD”按钮，将转化后的CAD文件保存到计算机中。
在保存过程中，可以选择保存的路径和文件名。
10. 进行后续编辑将扫描结果导入CAD之后，就可以进行后续的编辑和修改。
可以使用CAD软件提供的各种工具和功能来对扫描后的图形进行修正、调整和补充等操作。
总结：CAD中的扫描功能可以帮助用户将纸质图纸转化为CAD中的矢量图形，提高工作效率并方便后续的编辑和修改。
CAD中的三维扫描数据处理 点云引导建模与编辑
CAD中的三维扫描数据处理：点云引导建模与编辑CAD软件在现代设计领域扮演着重要的角色。
它们允许工程师和设计师创建复杂的数字模型，以便进行各种分析和改进。
随着3D扫描技术的发展，我们现在能够将现实世界中的物体转化为数字点云数据，并在CAD中进行处理。
本文将介绍CAD中的一种强大的功能：点云引导建模与编辑。
点云是由3D扫描仪捕获物体表面的大量点坐标构成的。
虽然点云数据提供了精确的物体形状信息，但它们通常是非结构化的，难以直接在CAD中进行进一步处理。
点云引导建模与编辑技术为我们提供了一种有效的方法来处理点云数据，并创建高质量的CAD模型。
点云引导建模是指利用点云数据作为参考，通过在点云上插值和拟合曲线、曲面，创建CAD模型的过程。
首先，我们需要将点云数据导入CAD软件。
许多主流的CAD软件，如Solidworks、AutoCAD和CATIA等，都支持点云导入功能。
在导入点云后，我们可以使用软件提供的点云处理工具进行数据净化和滤波操作，以去除噪音点和无效数据。
一旦我们净化了点云数据，我们就可以开始建模了。
点云引导建模技术通常包括以下几个步骤：点云分割、点云拟合、曲线提取和曲面重建。
在点云分割阶段，我们将点云数据分成不同的区域，以便更好地处理和提取特征。
根据点云的特点，我们可以使用不同的分割方法，如基于角度阈值的分割、基于法线的分割等。
点云拟合是指在点云上拟合平面、曲线或曲面，以便更好地描述物体形状。
对于平面拟合，我们可以使用最小二乘法或主成分分析等算法进行拟合。
对于曲面拟合，算法包括最小二乘法、样条曲面和Bezier曲面等。
拟合完成后，我们可以提取出重要的几何元素，如曲线和曲面。
曲线提取是点云引导建模中的重要一步。
通过将点云上的点分为不同的组，我们可以提取出所需的曲线特征。
常用的曲线提取方法包括：斜率法、自适应采样法和区域增长法等。
这些方法基于点云的曲率、法线和点密度等信息，将相关点分组成曲线。
曲面重建是点云引导建模的最后一步。
CAD技巧使用[扫掠]
![CAD技巧使用[扫掠]](https://img.taocdn.com/s3/m/bac916d61ed9ad51f11df2b5.png)
CAD技巧使用中级篇--【扫掠】扫掠和放样巧妙应用技巧在cad中，扫掠和放样功能很是强大，下面详细说明:一、扫掠功能【sweep】二、基本概念扫厢迺过沿皤径扫掠二维或三推曲衣羽雀三谁芋比或曲面］扫掠对蛊会目谕与蹈S对叙匸花徐用SURFACEMODELINGMODE可设走SWEEP是创建程序曲面还^JSNURBS 腔瓯.SWEEP■，按FI健荻荐更第帮明...... .. .. ... .. .三、概念演示效果四、对于操作中参数的具体使用：对齐、基点、比例、扭曲参数的具体使用选择圧掠世隹或［对■齐（必）弹羔间枠冋丽河：*®SS*/% A五、对齐（A）说明：扫掠前对齐垂直于路径的扫掠对象--扫掠对象和路径不垂直，也就是对象所在平面和路径不垂直，可以使用对齐选项，自动对齐路径。
进择要扫掠的对象或逸择扫掠路径-或［至不寒式㈣）1:il言对角点：找到1个［||巧”比洌洛”扭曲（T〉］: a 1扫掠前就齐垂直干器袴葩左挽l寿-导m/否⑴门＜导〉：六、基点（B）--扫掠对象中以哪个点为准来进行扫掠【默认为路径所通过的点】注意下面两个图的对比：基点不同导致操作中也会出现变化①、默认情况下②、设置基点为一个五边形端点七、比例（S）--当比例为0.01时，会出现一段变成一个点的效果八、扭曲（T）扫掠过程中的旋转角度--不同的扭曲效果各个参数综合起来使用的效果比较: ①、②、扭曲值的不同效果③、设置基点的效果（象限点为基点）④、注意区别效果（基点不同导致的结果不同）扫掠动画演示：①、制作冰淇淋②、制作莫比斯环性择扫那粢貳［対齐］A ~Z 茎.与血/比洌（Sj*扭曲帀：抱走对角点厂I 占丁； k __________ ,底再空as Le 4祁0. loss 89g o poco _____ I 飆川 樋綽iF 交.櫃轴 斥矗Wg bf 蛙nursl mil 环ffiM SB ］引IrT ▼ 区 活学活用:①、彩色冰激凌 1 包 GQ J 命| ］二续草囹口:三烽 ▼ K ■ 口 DyLa* er ▼ | ，虱碉境■.审 迎⑪GI flit 孑旨o 越即的戸 向和n 曲曲o ® B 9 £ 0口白。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
掠 然后在左侧出现的对话框选择加运算，选择
步骤 1 画的圆为轮廓，步骤 2 的曲线为路径。
0c06f9a 宝运莱
4.最后是管道厚度的设置，在选项的偏移设 置中选择加厚，因为开始时我们画的截面圆是以 最外半径画的，所以我们在选择厚度的时候应该 向里面扩张，因，确定弯曲管
道截面的半径，因为管道是有厚度的，所以此半 径可以是内半径，也可以是外半径，只是在进行 扫掠的时候选择厚度的方向不同。这里我选择了 外半径：
0c06f9a 宝运莱
2.接下来我们要画的是引导曲线，选择草 图，在平面内根据管道弯曲的弧度以及半径在上 图的圆心处画出引导曲线。
2 不用进行偏移，设为 0。另外由于管道是联通 的，所以还需将最下方设为两端都开放。
这个曲面的扫掠到此就结束了，当然，中望 3D 扫掠的功能并不仅限于此，这里只是做了一个
0c06f9a 宝运莱
很简单的介绍，来让大家对中望 3D 的扫掠功能 有一个初步的认识，更多的功能还需要大家深入 的进行研究。
是曲面构造一种常用的方式，具有相当广泛的应 用。首先解释一下扫掠，扫掠是以若干线条为截 面线以另外若干线条为引导线，截面线沿着引导 线移动，形成一个曲面。接下来我们就简单了解
0c06f9a 宝运莱
一下中望 3D 是怎样实现扫掠这个功能的。我们 可以看到下面这幅图，弯曲的管道部分需要用到 扫掠的功能，实现这个效果的步骤如下：
中望 3D 是一款功能非常强大的 CAD/CAM 软 件。熟练掌握中望 3D，能极大地提高我们设计的 效率。在中望 3D 的众多功能中，其曲面造型功 能尤其强大。今天我就为大家介绍一下中望 3D
曲面构造的一种常用的方式——扫掠。在曲面造 型中，通常是首先进行线框构造得到一系列的线 条，再进行曲面造型构建基本曲面，最后还需要 对这些基本曲面进行圆角，裁剪等处理。扫掠就
