个人收集整理-ZQ
胶合板门也称夹板门，指中间为轻型骨架，一般用厚()，宽（）地方木作框，内为格形肋条.
修建铁路使用地机械.按其作业范围可分为路基施工机械、隧道施工机械、桥梁施工机械和铺轨机械等.
路基施工机械
修筑铁路路基使用地机械.主要有推土机、铲运机、压实机和挖掘机等.
推土机用于路基修筑地铲土、推土和平整基地，以及路基填方地压实作业.推土机适于在米运距范围内作业.
干地一般是旋挖和人工挖孔土质条件好,不易塌孔地用干法成孔. 湿法主要是用泥浆做护壁进行开挖,主要有正反循环钻机,潜水钻机,冲击钻.
干作业法和湿作业法地最主要区别，就是灌注桩施工时，干作业法不使用泥浆（包括水）护壁，而湿作业法必须使用泥浆（包括水）护壁.
干法作业是指不受水影响条件下地作业，对灌注桩干法作业多数采用人工成孔或旋挖成孔，孔壁稳定一般采用砌筑或浇筑围圈固壁，成孔后孔内处于无水状态，灌桩砼时一般采用倾倒法；湿法作业是指受水影响条件下地作业，对灌注桩湿法作业一般采用回转钻或冲击钻等，此法需泥浆护壁，成孔后孔内充满泥浆，灌桩砼时一般采用置换法
1 / 1。
干作业成孔灌注桩
.干作业成孔灌注桩————————————————————————————————作者：————————————————————————————————日期：9．5 干作业成孔灌注校干作业成孔灌注桩即不用泥浆或套管护壁措施而直接排出土成孔的灌注桩。
这是在没有地下水阶情况下进行施工的方法。
目前干作业成孔的灌注桩常用的有螺旋钻孔灌注桩、螺旋钻孔扩孔灌注桩、机动洛阳铲挖孔灌注桩及人工挖孔灌注桩四种。
螺旋钻孔灌注桩的施工机械形式有长螺旋钻孔机和短螺旋钻孔机两种。
但施工工艺除长螺旋钻孔机为一次成孔，短螺旋钻孔机为分段多次成孔外，其他都相同。
目前螺旋钻孔灌注桩的工作特性是以摩擦力为主的摩擦端承桩。
螺旋钻孔扩孔灌注桩的扩孔机具也有两种：一种是双管双螺旋扩孔机，可以自钻自扩一次成孔，属于无桩根扩孔桩，见图977；另一种是利用螺旋钻孔机成直孔，配扩孔器进行扩孔，属于有桩根扩孔桩，见图9-8。
桩的工作特性为以端承力为主的端承摩擦桩，直桩部分在施工中的质量通病与螺旋钻孔灌注桩相同。
人工挖孔灌注桩一般采用现浇混凝土或钢筋混凝土护壁施工，也分直身桩和扩底桩两种，见图9-9。
9．5．1 孔底虚土多1．现象成孔后孔底虚土过多，超过规范所要求的不大于10cm的规定。
2．原因分析(1)松散填土或含有大量炉灰、砖头、垃圾等杂物的土层，以及流塑淤泥、松散砂、砂卵石、卵石夹层等土中，成孔后或成孔过程中土体容易塌落。
(2)钻杆加工不直或在使用过程中变形，钻杆连接法兰不平，使钻杆拼接后弯曲。
因此钻杆在钻进过程中产生晃动，造成孔径增大或局部扩大。
提钻时，土从叶片和孔壁之间的空隙掉落到孔底。
钻头及叶片的螺距或倾角太大，如在砂类土中钻孔，提钻时部分土易滑落孔底。
(3)孔口的土没有及时清理干净，甚至在孔口周围堆积有大量钻出的土，钻杆提出孔口后，孔口积土回落。
(4)成孔后，孔口盖板没有益好，或在盖板上有人和车辆行走，孔口土被扰动而掉入孔中。
(5)放混凝土漏斗或钢筋笼时，孔口土或孔壁土被碰撞掉入孔内。

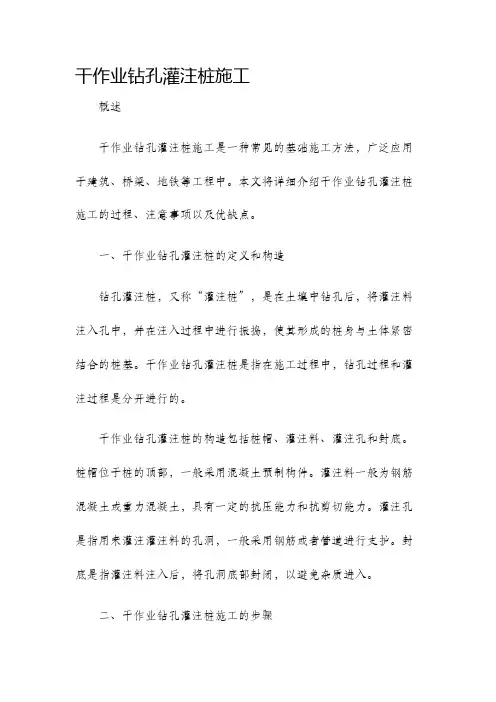

干作业钻孔灌注桩施工
干作业钻孔灌注桩施工概述干作业钻孔灌注桩施工是一种常见的基础施工方法，广泛应用于建筑、桥梁、地铁等工程中。
本文将详细介绍干作业钻孔灌注桩施工的过程、注意事项以及优缺点。
一、干作业钻孔灌注桩的定义和构造钻孔灌注桩，又称“灌注桩”，是在土壤中钻孔后，将灌注料注入孔中，并在注入过程中进行振捣，使其形成的桩身与土体紧密结合的桩基。
干作业钻孔灌注桩是指在施工过程中，钻孔过程和灌注过程是分开进行的。
干作业钻孔灌注桩的构造包括桩帽、灌注料、灌注孔和封底。
桩帽位于桩的顶部，一般采用混凝土预制构件。
灌注料一般为钢筋混凝土或重力混凝土，具有一定的抗压能力和抗剪切能力。
灌注孔是指用来灌注灌注料的孔洞，一般采用钢筋或者管道进行支护。
封底是指灌注料注入后，将孔洞底部封闭，以避免杂质进入。
二、干作业钻孔灌注桩施工的步骤1. 前期准备：在施工前需要对工程现场进行勘测，并绘制出桩位图纸。
确定灌注桩的孔径和孔深，并根据设计要求选择钢筋和灌注料等。
2. 钻孔施工：钻孔是钻孔灌注桩施工的关键步骤，决定着桩的质量。
施工人员根据孔位图纸进行定位，并进行钢管或钢筋的支护，保证孔壁的稳定。
然后利用钻机进行钻孔，同时进行取样和测定孔深。
钻孔完成后，施工人员需要清理孔底，确保孔底整洁。
3. 灌注料预处理：灌注料预处理包括搅拌、搅拌比例和强度检测等。
搅拌过程需要保证灌注料的均匀性和流动性，搅拌比例需要严格按照设计要求进行控制，而强度检测需要确保灌注料的强度符合要求。
4. 灌注孔支护：灌注孔支护是保证灌注料顺利注入孔洞，并且不出现塌方或塌陷的重要措施。
支护材料一般采用钢筋、钢模板或者聚丙烯板等。
5. 灌注料注入：在完成灌注孔支护后，施工人员利用泵车将灌注料注入孔洞，注入过程需要掌握注入速度和注入量，以保证灌注料的均匀性和孔洞内的空气排出。
6. 封底处理：当灌注料达到设计要求的高度后，需要进行封底处理。
封底可采用混凝土，也可采用其他材料，主要是为了防止杂质进入灌注孔。
干、湿作业成孔灌注桩施工讲解
干、湿作业成孔灌注桩施工讲解灌注桩施工图文讲解不同成孔方法：钻孔灌注桩（干作业成孔、泥浆护壁成孔）、套管成孔、人工挖孔灌注桩等。
一、泥浆护壁成孔灌注桩原理：利用原土自然造浆或人工造浆浆液进行护壁，通过循环泥浆将被钻头切下的土块带出孔外成孔，然后安放钢筋笼，水下灌注混凝土成桩。
适用范围：地下水位较高的黏性土、粉土、砂土填土、碎石土及风化岩层。
分类：（1）潜水钻机钻孔：正循环排渣法、反循环排渣法（2）冲击钻机钻孔施工工艺：护筒与泥浆1、护筒（1）4~8mm钢板卷成，内径比钻头直径大100mm，上部设1~2溢浆孔（2）护筒的作用钻孔时应保持孔内泥浆面高出地下水位1米以上。
护筒作用：①固定桩孔位置，②保护孔口，③控制桩顶标高，④保持桩孔内水压，防止塌孔，⑤导桩，⑥防治地面流水、钻孔沉渣、杂物进入孔内。
（3）护筒的埋设高出地面：400~600mm埋深：粘性土≥1米；砂土≥1.5米。
护筒中心与桩位中心在一条垂直线上埋设好后用粘土将护筒周围填实泥浆护壁钻孔灌注桩施工时，通常应埋设钢护筒，以起定位、保护孔口、存储泥浆和使其高于地下水位。
钻孔灌注桩的钻头由施工作业队根据土质、以往的施工经验加工制作，通常在端部焊接合金刀头，增加耐磨性和切削土的能力。
2、泥桨（1）泥浆制备：高塑性粘土或膨润土，相对密度≥1；（2）护壁泥浆的作用①护壁；② 携泥渣；③ 冷却、润滑钻头。
（3）废泥浆的处理沉淀池沉淀：上部澄清的泥浆循环使用下部淀渣运出至弃土场施工完，沉淀至排放要求排入城市排水系统施工要点埋设护筒：护筒中心与桩位中心的偏差不得大于50mm。
泥浆制备：控制泥浆的相对密度、黏度、含砂率、胶体率等指标。
清孔：保持孔内泥浆面高出地下水位1.0m以上，控制孔底沉渣的厚度。
安放钢筋笼：避免碰壁，保持保护层厚度。
浇筑水下混凝土：用导管法浇筑，导管提升不宜过快，控制混凝土塌落度（160～220mm）。
水下混凝土的浇筑：导管法——隔水栓，浇筑时始终保持导管埋入砼2~4米，最小埋深不小于1.5米，且不大于6米。

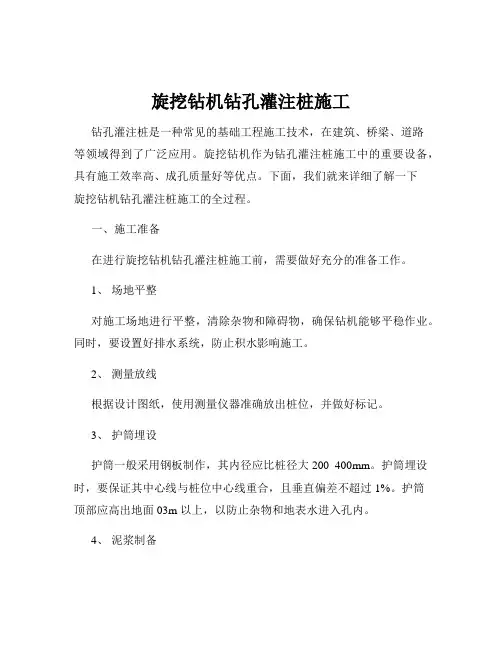

旋挖钻机钻孔灌注桩施工
旋挖钻机钻孔灌注桩施工钻孔灌注桩是一种常见的基础工程施工技术，在建筑、桥梁、道路等领域得到了广泛应用。
旋挖钻机作为钻孔灌注桩施工中的重要设备，具有施工效率高、成孔质量好等优点。
下面，我们就来详细了解一下旋挖钻机钻孔灌注桩施工的全过程。
一、施工准备在进行旋挖钻机钻孔灌注桩施工前，需要做好充分的准备工作。
1、场地平整对施工场地进行平整，清除杂物和障碍物，确保钻机能够平稳作业。
同时，要设置好排水系统，防止积水影响施工。
2、测量放线根据设计图纸，使用测量仪器准确放出桩位，并做好标记。
3、护筒埋设护筒一般采用钢板制作，其内径应比桩径大 200 400mm。
护筒埋设时，要保证其中心线与桩位中心线重合，且垂直偏差不超过 1%。
护筒顶部应高出地面 03m 以上，以防止杂物和地表水进入孔内。
4、泥浆制备根据地质条件和施工要求，制备合适的泥浆。
泥浆的主要作用是护壁、悬浮钻渣和冷却钻头。
泥浆的性能指标应符合相关规范要求，如比重、粘度、含砂率等。
二、钻机就位将旋挖钻机移动到指定桩位，调整钻机的水平度和垂直度，使钻头对准桩位中心。
同时，要检查钻机的各项性能指标是否正常，确保施工的顺利进行。
三、钻进成孔1、钻进方式旋挖钻机一般采用干作业法或湿作业法进行钻进。
干作业法适用于地下水位较低、土层稳定性较好的情况；湿作业法适用于地下水位较高、土层稳定性较差的情况。
2、钻进速度钻进速度应根据地质条件、桩径、桩长等因素合理控制。
在钻进过程中，要注意观察钻进情况，如发现异常，应及时停机处理。
3、清孔当钻进达到设计深度后，进行清孔。
清孔的目的是清除孔底的沉渣，保证灌注桩的承载力。
清孔方法有抽浆法、换浆法、掏渣法等。
四、钢筋笼制作与安装1、钢筋笼制作根据设计要求，在加工场地制作钢筋笼。
钢筋笼的主筋、箍筋间距应符合设计规范要求，焊接质量要可靠。
2、钢筋笼安装使用吊车将钢筋笼吊起，缓慢放入孔内。
在安装过程中，要保证钢筋笼的垂直度和保护层厚度。
五、混凝土灌注1、导管安装安装导管前，要对导管进行水密性试验，确保导管无渗漏。

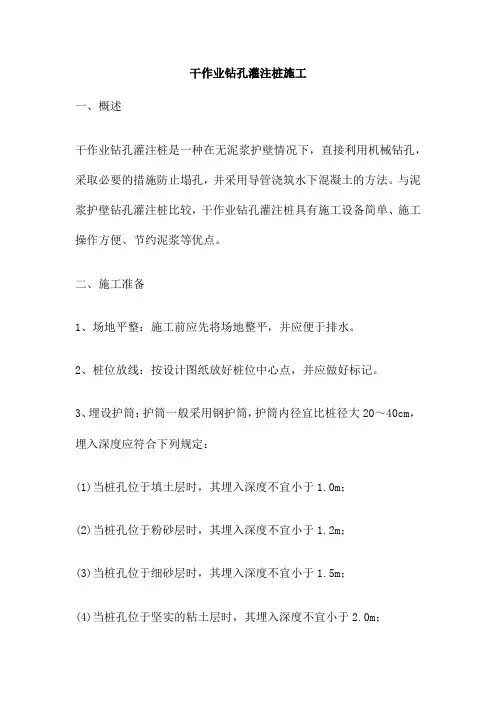

干作业钻孔灌注桩施工
干作业钻孔灌注桩施工一、概述干作业钻孔灌注桩是一种在无泥浆护壁情况下，直接利用机械钻孔，采取必要的措施防止塌孔，并采用导管浇筑水下混凝土的方法。
与泥浆护壁钻孔灌注桩比较，干作业钻孔灌注桩具有施工设备简单、施工操作方便、节约泥浆等优点。
二、施工准备1、场地平整：施工前应先将场地整平，并应便于排水。
2、桩位放线：按设计图纸放好桩位中心点，并应做好标记。
3、埋设护筒：护筒一般采用钢护筒，护筒内径宜比桩径大20～40cm，埋入深度应符合下列规定：(1)当桩孔位于填土层时，其埋入深度不宜小于1.0m；(2)当桩孔位于粉砂层时，其埋入深度不宜小于1.2m；(3)当桩孔位于细砂层时，其埋入深度不宜小于1.5m；(4)当桩孔位于坚实的粘土层时，其埋入深度不宜小于2.0m；(5)当桩孔位于淤泥或淤泥质土层时，其埋入深度不宜小于2.5m。
4、其他准备：其他如电源、水源、排水沟、泥浆池及废浆池等均应按要求布置。
三、施工工艺1、钻机就位：将钻机就位，调整好钻杆的位置，要求钻杆的中心与桩位中心在同一铅垂线上。
2、钻孔：根据不同的地质情况选择不同的钻头和转速，一般可采用低速慢转。
在软土地层中可适当增加转速和进尺。
在砂土层中应控制进尺，并采取低速慢转。
在穿过砂层时，应迅速穿过，并减少提钻和下钻次数。
在粘土层中应适当增加转速和进尺。
在淤泥质土中应适当减慢转速和进尺。
3、清理孔底：在钻孔深度达到设计要求后，应进行清孔。
清孔时可用空压机将孔底的泥浆和钻渣吹出，同时用掏渣筒将孔底的残渣清除干净。
清孔后的孔底沉渣厚度应符合设计要求。
4、吊放钢筋笼：钢筋笼应根据设计要求制作，并应具有足够的刚度和稳定性。
在吊放钢筋笼时，应保证钢筋笼的中心与桩位中心在同一铅垂线上。
钢筋笼的下端应封闭，上端应采取措施固定在护筒上。
钢筋笼的接头应采取焊接方式连接。
5、浇筑混凝土：浇筑混凝土是干作业钻孔灌注桩施工的关键工序之一。
一般可采用导管浇筑水下混凝土的方法。
湿作业成孔灌注桩施工方法与技术措施
湿作业成孔灌注桩施工方法与技术措施1. 引言湿作业成孔灌注桩是一种常见的地基处理技术，广泛应用于建筑、桥梁和其他土木工程中。
本文将介绍湿作业成孔灌注桩的施工方法和技术措施。
2. 施工方法湿作业成孔灌注桩的施工包括如下几个步骤：2.1 孔洞准备首先，需要在地面上按照设计要求用钻机或其他成孔设备钻取桩孔。
桩孔的直径和深度应根据工程设计确定。
2.2 砼浇筑完成钻孔后，需要及时进行砼浇筑。
在浇筑过程中，应注意控制砼的流动性和充实度，确保砼牢固地填充整个孔洞。
2.3 钢筋安装在砼浇筑过程中，应适时安装钢筋，以增强桩的承载力和抗震性。
钢筋的数量、型号和布置应符合设计要求，且应与砼浇筑配合良好。
2.4 桩头处理桩头处理是为了使桩与上部结构连接紧密。
根据不同的工程要求，可在桩头处设置预埋件或预留孔洞，以便与上部结构进行连接。
3. 技术措施为确保湿作业成孔灌注桩的质量和安全，应采取以下技术措施：3.1 施工监控在施工过程中，应配备专业的监控人员，对孔洞准备、砼浇筑、钢筋安装等工作进行实时监测和检查，及时发现和解决施工中存在的问题。
3.2 环境保护在施工过程中，应注意保护周围环境，避免砼溢出、污染地下水或对周围建筑物造成损害。
定期清理施工现场，确保施工过程中的环境卫生。
3.3 施工安全施工过程中应强化安全意识，采取必要的安全措施，确保施工人员的人身安全。
例如，配备合适的防护设备，设置施工警示标识等。
3.4 质量控制在施工过程中需要严格控制砼的配合比例、浇筑质量和钢筋的质量等方面，确保湿作业成孔灌注桩的质量符合设计要求。
4. 总结湿作业成孔灌注桩的施工方法和技术措施对于保证工程质量和安全至关重要。
以上介绍的方法和措施仅为参考，实际施工应根据具体工程情况进行调整和改进。
干、湿作业成孔灌注桩施工讲解
干、湿作业成孔灌注桩施工讲解灌注桩施工图文讲解不同成孔方法：钻孔灌注桩（干作业成孔、泥浆护壁成孔）、套管成孔、人工挖孔灌注桩等。
一、泥浆护壁成孔灌注桩原理：利用原土自然造浆或人工造浆浆液进行护壁，通过循环泥浆将被钻头切下的土块带出孔外成孔，然后安放钢筋笼，水下灌注混凝土成桩。
适用范围：地下水位较高的黏性土、粉土、砂土填土、碎石土及风化岩层。
分类：（1）潜水钻机钻孔：正循环排渣法、反循环排渣法（2）冲击钻机钻孔施工工艺：护筒与泥浆1、护筒（1）4~8mm钢板卷成，内径比钻头直径大100mm，上部设1~2溢浆孔（2）护筒的作用钻孔时应保持孔内泥浆面高出地下水位1米以上。
护筒作用：①固定桩孔位置，②保护孔口，③控制桩顶标高，④保持桩孔内水压，防止塌孔，⑤导桩，⑥防治地面流水、钻孔沉渣、杂物进入孔内。
（3）护筒的埋设高出地面：400~600mm埋深：粘性土≥1米；砂土≥1.5米。
护筒中心与桩位中心在一条垂直线上埋设好后用粘土将护筒周围填实泥浆护壁钻孔灌注桩施工时，通常应埋设钢护筒，以起定位、保护孔口、存储泥浆和使其高于地下水位。
钻孔灌注桩的钻头由施工作业队根据土质、以往的施工经验加工制作，通常在端部焊接合金刀头，增加耐磨性和切削土的能力。
2、泥桨（1）泥浆制备：高塑性粘土或膨润土，相对密度≥1；（2）护壁泥浆的作用①护壁；② 携泥渣；③ 冷却、润滑钻头。
（3）废泥浆的处理沉淀池沉淀：上部澄清的泥浆循环使用下部淀渣运出至弃土场施工完，沉淀至排放要求排入城市排水系统施工要点埋设护筒：护筒中心与桩位中心的偏差不得大于50mm。
泥浆制备：控制泥浆的相对密度、黏度、含砂率、胶体率等指标。
清孔：保持孔内泥浆面高出地下水位1.0m以上，控制孔底沉渣的厚度。
安放钢筋笼：避免碰壁，保持保护层厚度。
浇筑水下混凝土：用导管法浇筑，导管提升不宜过快，控制混凝土塌落度（160～220mm）。
水下混凝土的浇筑：导管法——隔水栓，浇筑时始终保持导管埋入砼2~4米，最小埋深不小于1.5米，且不大于6米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胶合板门也称夹板门，指中间为轻型骨架，一般用厚(32~35mm)，宽（34~60mm）的方木作框，内为格形肋条。
修建铁路使用的机械。
按其作业范围可分为路基施工机械、隧道施工机械、桥梁施工机械和铺轨机械等。
路基施工机械
修筑铁路路基使用的机械。
主要有推土机、铲运机、压实机和挖掘机等。
推土机用于路基修筑的铲土、推土和平整基地，以及路基填方的压实作业。
推土机适于在80米运距范围内作业。
干的一般是旋挖和人工挖孔~土质条件好,不易塌孔的用干法成孔。
湿法主要是用泥浆做护壁进行开挖,主要有正反循环钻机,潜水钻机,冲击钻.
干作业法和湿作业法的最主要区别，就是灌注桩施工时，干作业法不使用泥浆（包括水）护壁，而湿作业法必须使用泥浆（包括水）护壁。
干法作业是指不受水影响条件下的作业，对灌注桩干法作业多数采用人工成孔或旋挖成孔，孔壁稳定一般采用砌筑或浇筑围圈固壁，成孔后孔内处于无水状态，灌桩砼时一般采用倾倒法；湿法作业是指受水影响条件下的作业，对灌注桩湿法作业一般采用回转钻或冲击钻等，
此法需泥浆护壁，成孔后孔内充满泥浆，灌桩砼时一般采用置换法【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。
