RMW1万能式断路器说明书(详细篇)
万能断路器说明书

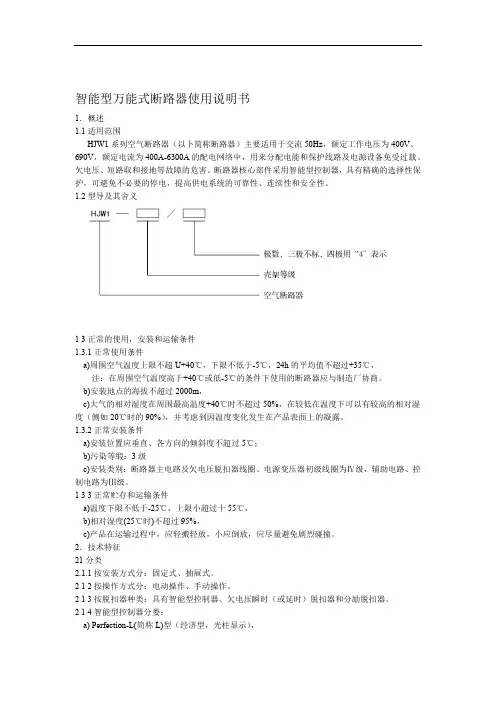

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
RMW1系列框架断路器.
10
RMW1-11
bse5(全功能型
设置方法
1
1.复位按钮
g щ Ֆχ χ ĭ ՙц h2.电压显示
ĭ ĭ g ĭ ĭ Ӑ h
3.电流、时间显示
ĭ gҊ ĭ Ӑ h4.设置指示灯
Д ҝ h
5.状态指示灯
gձԭ ĭЯ ҝ ĭЯ ёӹ h
a Ҩ ĭ Ҋ ĭχ hb h
c ӑ h
d uOFF v ў Й Ҋ h uOFF v ў ԣ Д h uOFF v ў Д h
4.脱扣器进入运行状态
a ҝ Ҏ χ h5.试验
a ҝ ĭ ĭ Д Ҹĭχ ĭ hb χ + - ĭ h
c χ Ҋ Ա hd χ Ӑ he χ χ h
1
2
3
4
5
6
7
8
911
脱扣器种类:智能型脱扣器、欠电压瞬时(或延时脱扣器、分励脱扣器
注:本产品允许下进线
型式
符合GB 14048.1 IEC60947-1
注:当安装地点在海拔2000m以上时,必须降容使用。
参见样本2-26页“高海拔降容参照修正表”的相关内容。
正常工作条件
1、二次回路接线柱2、抽架
3、故障跳闸指示/复位按钮4、“分闸”锁定5、储能手柄6、合闸按钮(I7、分闸按钮(O8、储能指示9、主触头位置指示
Ӑ վ ĭχՖ h4.电流、时间显示
g g Ӑ վ h5.选择键1
Ӑ վ ĭχՖ h6.清灯键
g g щ χՖ ĭ Ӑ h7. LED发光显示
g ѡ ѡh8.故障检查键
ĭ ĭχՖ ՙ g g h9. “贮存”、“+”、“-”键
ԭձ g h10.贮存显示
万能断路器说明书
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
RDW1系列万能式断路器使用说明书
R DW1系列万能式断路器符合标准：GB/T 14048.21 用途及使用范围RDW1系列智能型万能式低压断路器(以下简称断路器)， 适用于交流50Hz，额定工作电压400V或690V，额定电流200A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化保护功能，选择性保护精确， 能提高供电可靠性， 避免不必要的停电。
同时带有开放式通讯接口，可实现四遥功能， 以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及互感器时可作隔离器用。
产品符合:GB/T14048.2 IEC 60947-2 标准。
2 型号含义及分类2.1型号含义RD W 1 -□ □/□断路器极数(三极无标记，四极用“4”表示)控制器类型断路器壳架等级额定电流设计序号万能式断路器企业产品型号(人民电器集团有限公司)2.2 分类2.2.1 按安装方式分a)固定式b)抽屉式2.2.2 按极数分a)三极b)四极2.2.3 按操作方式分a)电动操作b)手动操作（检修、维护用）2.3 脱扣器种类智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
2.4 智能控制器功能智能控制器分：H型(通讯型)、M型(智能型)、L型(基本型)； 基本型功能包括： 过载长延时保护、短路短延时保护、瞬时保护、接地故障保护、故障记录、脱扣试验、自诊断、电流测量、数码显示等功能； 智能型功能包括： 基本型功能＋MCR及HSISC保护、负载监控、热记忆、触头磨损、电流不平衡保护、故障记忆、编程接口、电压测量、LCD显示等功能； 通讯型功能包括：智能型功能＋通讯功能。
说明：用户根据实际使用需要可订制其它功能，请与制造厂协商。
环境温度℃40029006308001000250050006300125016003600In(A)In(A)2000/20004000/40003200/32004000/32003200/20006300/400040029006308001000250050006300125016003600200040003200320020004000190036002900290020003800180031002500250020003500+4040026006308001000250045005300125016003200+5040023006308001000210040004800125016002900+60续表1环境温度℃+40+50+603 正常工作和安装条件3.1 周围空气温度上限值不超过+40℃，下限值不低于-5℃，24h 平均值不超过+35℃；上限值超过+40℃时按表1工作电流使用，当下限值低于-10℃的工作条件，请与制造厂进行协商。
万能断路器说明书
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
万能断路器说明书
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
RMW1系列万能式断路器检修工艺规程
RMW1系列万能式断路器检修工艺规程19.1 RMW1系列万能式断路器概述及技术规范19.1.1 RMW1系列万能式断路器电厂在装的RMW1系列万能式断路器是上海电器股份有限公司人民电器厂生产。
19.1.2 RMW1系列万能式断路器技术规范19.1.2.1 RMW1系列万能式断路器技术数据型号：RMW1—2000/3 主电路电压：400V操作电压：DC220V 机械寿命：19500次每分钟操作循环次数：6 电寿命：500次抽屉式插入装置的机械寿命：100次额定短路分断能力：50KA 额定短路耐受电流：50KA脱扣器动作电压值：35～70%Ue：能使断路器断开≤35%Ue：断路器不能闭合≥85%～110%Ue：断路器能可靠闭合19.1.2.2 RMW1系列万能式断路器检修周期、项目19.1.2.2.1 RMW1系列万能式断路器检修周期随主设备检修，或断路器分断短路电流后。
19.1.2.2.2 RMW1系列万能式断路器检修项目a.设备清扫b.触头系统检查c.切断短路电流后的检查d.常见故障及排除方法e.灭弧罩检查f.二次元件及回路检修g.间隔内调整h.试验19.2 RMW1系列万能式断路器检修工艺及质量标准19.2.1 清扫：清除RMW1系列万能式断路器的尘埃，以保持断路器的绝缘良好。
19.2.1.1 确认断路器已经在断开位置。
19.2.1.2 两人配合将断路器由底座上抬下，移到检修空地处。
19.2.1.3 拧松灭弧罩固定螺丝，拨开挡片，取下灭弧罩，清扫内外。
19.2.1.4 全面清扫断路器各部位。
19.2.1.5 清扫断路器间隔、底座(注意：与带电部位保持安全距离)。
19.2.1.6 清扫盘上二次元件。
检查项目标准断路器各部位清洁，无尘、无锈、无杂物19.2.2 触头系统检查：抹净触头上的烟痕，如触头接触面上有小金属颗粒，应将其清除。
19.2.3 切断短路电流后的检查：除必须检查触头系统外，需清理灭弧罩两壁烟痕。
梅兰日兰电气集团苏州有限公司产品手册之MRW1系列智能型万能式低压断路器
梅兰日兰电气集团（苏州）有限公司产品手册之MRW1系列智能型万能式低压断路器1.概述MRW1系列智能型万能式断路器是按最新的标准GB14048. 2的要求推出的新一代智能型万能能式断路器。
产品设计人性化，使用简单，具有全智能、高分断、零飞孤、带隔离、结构紧凑等特点，除具有多功能保护特征外，还具有电流表、电压表、功率因数表、故障检查、自诊断、MCR等多种辅助功能，同时具有通讯接口，可实现远距离的遥控、遥测、遥调、遥讯功能，塑造了新一代断路器的全新形象。
该断路器主要用于控制和保护低压配电网络，一般安装在低压配电柜中作主开关起总保护用，还可以作电动机不频繁起动之用。
产品通过IEC60947-2 (97)国际最新电磁兼容标准和各种型式试验的严格考核，主要技术指标达到国外同类产品的先进水平。
2. 用途及分类①用途MRW1系列智能型万能式断路器(以下简称断路器)适用于交流50Hz,额定电压400V,690V,额定电流为630A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路、单相接地、欠电压等的危害。
该断路器具有多种智能保护功能，可做到选择性保护，且动作精确，提高供电可靠性，避免不必要的停电。
同时带有开放式通讯接口，可进行四遥，以满足控制中心和自动化系统的要求。
该断路器在海拔2000M时脉冲耐压8000V(不同海拔按标准修正，最多不超过12000V)。
断路器不带智能控制器及传感器可作隔离器作用，标准为断路器符合G B 1 4 0 4 8 . 2《低压开关设备和控制设备低压断路器》和I EC60947. 2-97《低压开关设备和控制设备低压断路器》等标准。
②分类A、按使用类别分a.非选择性b.选择性B、按安装方式分a.固定式b.抽屉式C、按极数分:三极、四极D、按操作方式分a.电动操作b.手动操作(检修、维护用)③脱扣器种类智能型过电流控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。
3.正常工作条件①周围空气温度上限值不超过+40℃;下限值不低于-5℃;24h的平均值不超过+35℃;注:a.下限值为-10℃或-25℃的工作条件，在订货时用户须向本公司申明;b.上限值超过+40℃或下限值低于-25℃的工作条件，用户应与本公司协商。
